Устройства весоизмерительные электронные СТАБИЛОТРЕНАЖЕР, ГРСИ 45554-10
Номер госреестра:
45554-10
Наименование СИ:
Устройства весоизмерительные электронные
Обозначение типа:
СТАБИЛОТРЕНАЖЕР
Производитель:
ООО "Мера-ТСП", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.11.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства весоизмерительные электронные «СТАБИЛОТРЕНАЖЕР»
Назначение средства измерений
Устройства весоизмерительные электронные «СТАБИЛОТРЕНАЖЕР» предназначены
для измерений массы тела пациента и координат центра его давления на опорную поверхность
с целью диагностики и лечения нарушений здоровья человека, в том числе в составе систем с
биологической обратной связью по опорной реакции.
Описание средства измерений
Конструктивно устройства весоизмерительные электронные «СТАБИЛОТРЕНАЖЕР»
(далее - устройство весоизмерительное) состоят из:
- взвешивающего модуля, представляющего собой механическую конструкцию,
состоящую из грузоприемного устройства (далее ГПУ), опирающегося на весоизмерительные
датчики с устройством обработки данных от каждого весоизмерительного датчика, включая
процессор;
- цифрового дисплея для отображения результатов измерения массы (по заказу);
- интерфейса для связи с компьютером, на мониторе которого высвечиваются результаты
измерений массы и координат точки приложения равнодействующей сил со стороны пациента
на плоскость ГПУ (центр давления).
Внешний вид устройства весоизмерительного приведен на рис. 1
Рисунок 1 – Общий вид устройства весоизмерительного
Принцип действия устройств весоизмерительных основан на измерении вертикальных
сил, прилагаемых к весоизмерительным датчикам, возникающих при взвешивании пациента,
вычислении его массы и координат точки приложения равнодействующей сил со стороны па-
циента на плоскость ГПУ.
Устройства весоизмерительные снабжены:
- устройством первоначальной установки нуля;
- устройством полуавтоматической установки нуля;
- устройством слежения за нулем.
Устройства весоизмерительные снабжены сервисными функциями, связанными с обра-
боткой результатов взвешивания и определения координат центра давления:
Приложение к свидетельству № 41201
об утверждении типа средств измерений
Лист № 2
Всего листов 5
- регистрации данных о пациенте и архивирования результатов измерений;
- расчета параметров траектории перемещения центра давления и сравнения с предвари-
тельно установленными значениями;
- формирования заключения об отклонении рассчитанных параметров от предварительно
установленных значений;
- формирования и распечатывания протокола исследований.
Устройства выпускаются в двух исполнениях, имеющих обозначения:
- ST-150, устройство с взвешивающим модулем с максимальной нагрузкой 150 кг;
- ST-300 – устройство с взвешивающим модулем с максимальной нагрузкой 300 кг.
Защита устройств весоизмерительных от несанкционированного доступа осуществляется
пломбированием взвешивающего модуля. Схема пломбировки устройств весоизмерительных от
несанкционированного доступа приведена на рисунке 2.

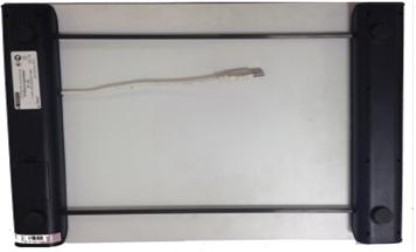

Рисунок 2 - Место пломбировки от несанкционированного доступа (вид снизу)
Программное обеспечение
Программное обеспечение (далее - ПО) устройств реализовано аппаратно и является
встроенным.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечи-
вается пломбировкой взвешивающего модуля.
Параметры, определяющие технические и метрологические характеристики устройств, в
том числе показатели точности, хранятся в энергонезависимой памяти взвешивающего модуля.
Защита ПО от непреднамеренных и преднамеренных воздействий согласно рекоменда-
ции по метрологии Р 50.2.077-2014 «Испытания средств измерений в целях утверждения типа.
Проверка защиты программного обеспечения» соответствует высокому уровню.
Идентификационным признаком ПО служит номер версии, который отображается на эк-
ране компьютера по команде оператора. Идентификационные данные ПО приведены в табли-
це 1.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО не используется
Номер версии (идентификационный номер ПО) 02.01С
Цифровой идентификатор ПО не используется
Другие идентификационные данные (если имеются) не используется
Поверительное клеймо в виде наклейки
Лист № 3
Всего листов 5
Метрологические и технические характеристики
№
п.п.
Наименование характеристики
3
Число поверочных интервалов, n
Пределы допускаемой погрешности определения массы, кг
6
7
Метрологические характеристики приведены в таблице 2.
Таблица 2
Значение
характеристики
Исполнение
1
Максимальная нагрузка, Мах, кг
2
Минимальная нагрузка Мin, кг
ST-150
ST-300
150 300
20 40
Поверочный интервал, e, действительная цена деления
(шкалы), d (e=d), кг
0,10,2
1500
4
5
±0,2±0,4
Диапазон измерений координат, в % от линейных размеров
ГПУ, не более
80
Абсолютная погрешность измерения координат, мм ,не±1
более
Технические характеристики приведены в таблице 3.
от 3,3 до 6,0
- от универсальной последовательной шины USB:
- напряжение, В
от 4,75 до 5,25
2
10
Значение характеристи-
ки
от +10 до +40
Таблица 3 Технические характеристики устройств
№Наименование характеристики
п.п.
1Диапазон рабочих температур, С°
2 Параметры электрического питания:
- от встроенного источника питания:
- напряжение, В
15
12
30
500х400х100
- потребляемая мощность, ВА, не более
3Продолжительность непрерывной работы, ч, не менее
4Время готовности устройства к работе (без учета вре-
мени включения компьютера), мин, не более
5Частота опроса весоизмерительных датчиков, Гц, не ме-
нее
6Габаритные размеры взвешивающего модуля (длина х
ширина х высота), мм, не более:
7
Масса взвешивающего модуля, кг, не более
8
Вероятность безотказной работы за 1000 ч
9
Средний срок службы, лет
0,92
8
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, закрепленную на корпусе взве-
шивающего модуля заводским способом и типографским способом на титульный лист руково-
дства по эксплуатации.
Лист № 4
Всего листов 5
Комплектность средства измерений
Примечание
Комплектность средства измерений приведена в таблице 4.
Таблица 4.
№/№НаименованиеКоличество
1 Стабилотренажер 1
2Кабель подключения к USB1
3Компакт-диск с программным обеспечением1
4Руководство по эксплуатации1
5Методика поверки1
6Шаблон1
7Устройство нагружения1
По заказу
По заказу
По заказу
Поверка
осуществляют по документу МП 45554-10 «Устройства весоизмерительные электронные СТА-
БИЛОТРЕНАЖЕР. Методика поверки», утвержденному «28» июля 2010 г. ГЦИ СИ ФГУП
«ВНИИМС»
.
Основные средства поверки:
- гири, соответствующие классу точности М
1
, по ГОСТ OIML R 111-1-2009;
- штангенциркуль по ГОСТ 166-89;
- шаблон;
- устройство нагружения.
Сведения о методиках (методах) измерений
изложены в разделе 2.3 «Порядок работы» документа «Устройства весоизмерительные элек-
тронные «СТАБИЛОТРЕНАЖЕР». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам
весоизмерительным электронным «СТАБИЛОТРЕНАЖЕР»
1. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений массы».
2. ТУ 9441-005-49290937-2009 Устройство электронное «СТАБИЛОТРЕНАЖЕР»
Изготовитель
Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП»), г. Москва.
Юридический адрес: 111250, Россия, г. Москва, ул. Красноказарменная, д. 17Г, стр. 3
Почтовый адрес: 115088, г. Москва, ул. Угрешская, д.2, стр. 83.
ННН 7733081596
Тел./Факс (495) 411-99-28. E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«_____» ______________ 2015 г.
