Приложение к свидетельству № 41122
об утверждении типа средств измерений
лист № 1
всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов модульные NI PXI-5650, NI PXI-5651, NI PXI-5652, NI PXIe-
5672, NI PXIe-5673, NI PXIe-5673E
Назначение средства измерений
Генераторы сигналов модульные NI PXI-5650, NI PXI-5651, NI PXI-5652, NI PXIe-5672,
NIPXIe-5673,NIPXIe-5673E(далее–генераторы)предназначеныдлясоздания
радиотехнических сигналов с нормированными метрологическими характеристиками.
Описание средства измерений
Генераторы воспроизводят гармонические сигналы, а также сигналы с частотной
модуляцией (модели NI PXI-5650, NI PXI-5651, NI PXI-5652), векторной модуляцией (модели
NI PXIe-5672, NI PXIe-5673, NI PXIe-5673E), импульсной модуляцией (модели NI PXIe-5673, NI
PXIe-5673E).
Генераторы моделей NI PXI-5650, NI PXI-5651, NI PXI-5652 выполнены в виде модуля,
представляющего собой экранированную печатную плату, на которой установлена лицевая
панель с разъемами для присоединения сигнальных кабелей. Общий вид моделей NI PXI-5650,
NI PXI-5651, NI PXI-5652 показан на рисунке 1 слева.
Генераторы модели NI PXIe-5672 состоит из 2-х модулей: модуля повышающего
преобразователя NI PXI-5610 и модуля генератора сигналов произвольной формы NI PXIe-5442.
Сигнал с выхода CH0 генератора сигналов произвольной формы поступает на вход INPUT
повышающегопреобразователя,приэтомгенераторсигналовпроизвольнойформы
синхронизируется по входу CLK IN от выхода 10 MHz OUT повышающего преобразователя.
Выходной сигнал генератора выводится с разъема RF OUTPUT повышающего преобразователя.
Модули NI PXI-5610 и NI PXIe-5442 выполнены в виде экранированной печатной платы, на
которой установлены лицевая панель с разъемами для присоединения сигнальных кабелей.
Общий вид модели NI PXIe-5672 показан на рисунке 1 в центре.
Генераторы моделей NI PXIe-5673, NI PXIe-5673E состоят из 3-х модулей: модуля
высокочастотного генератора NI PXI-5650, NI PXI-5651 или NI PXI-5652 (в зависимости от
диапазона частот генератора NI PXIe-5673), модуля векторного модулятора NI PXIe-5611 и
модуля генератора сигналов произвольной формы NI PXIe-5450.
место пломбирования (краска под винт)
место для знака утверждения типа и знака поверки

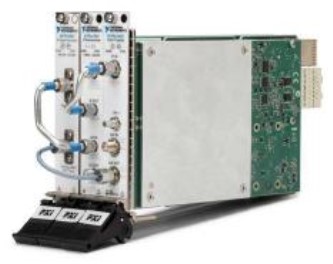

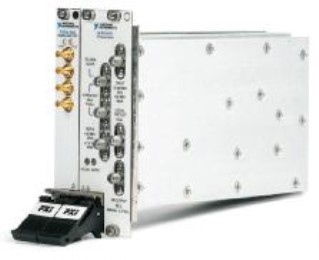

Рисунок 1 – Общий вид генераторов.
слева – NI PXI-5650, NI PXI-5651, NI PXI-5652
в центре – NI PXIe-5672, справа – NI PXIe-5673, NI PXIe-5673E
лист № 2
всего листов 8
Сигнал с выхода RF OUT высокочастотного генератора поступает на вход LO IN
векторного модулятора, на входы I+, I– и Q+, Q– которого подаются модулирующие сигналы с
квадратурных выходов I+, I– и Q+, Q– генератора сигналов произвольной формы. Генератор
сигналов произвольной формы синхронизируется по входу CLK IN от выхода REF OUT
высокочастотного генератора. Выходной сигнал генератора выводится с разъема RF OUT
векторного модулятора. Модули NI PXIe-5611 и NI PXIe-5450 выполнены в виде
экранированной печатной платы, на которой установлены лицевая панель с разъемами для
присоединения сигнальных кабелей.
Модель NI PXIe-5673E представляет собой модификацию модели NI PXIe-5673 с
функцией быстрой перестройки генерируемого сигнала по заданной пользователем таблице
частот и уровней мощности.
Модули NI PXI-5650, NI PXI-5651, NI PXI-5652, NI PXI-5610 устанавливаются в
стандартные слоты шасси PXI или в гибридные слоты шасси PXI Express компании “National
Instruments”. Модули NI PXIe-5611, NI PXIe-5442 и NI PXIe-5450 устанавливаются в
стандартные или в гибридные слоты шасси PXI Express.
Программное обеспечение
Программное обеспечение (драйвер) “NI-RFSG” устанавливается на контроллер,
который находится в шасси (базовом блоке) PXI (PXIe), выполняет функции управления
режимами работы и отображения параметров сигнала на виртуальной панели. Для моделей NI
PXIe-5672, NI PXIe-5673, NI PXIe-5673E дополнительно может быть использована входящая в
комплект поставки программа “NI Modulation Toolkit” и предназначенная для создания
сигналов с векторной модуляцией, включая сигналы по телекоммуникационным стандартам
GSM, EDGE, WCDMA, WiMAX, WLAN, GPS, DVB-C/H/T, ISDBT, ZigBee и др. Драйвер “NI-
RFSG” и программа “NI Modulation Toolkit” могут работать в операционной среде «LabVIEW”
компании “National Instruments” или “LabWindows” компании Microsoft Corporation”.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «низкий» по Р 50.2.077-2014, класс риска “A” по WELMEC 7.2 Issue 5.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
идентификационное наименование“NI-RFSG”
идентификационный номер версии1.6.3 и выше
Метрологические и технические характеристики
Метрологические и технические характеристики генераторов приведены в таблице 2.
Таблица 2 – Основные метрологические и технические характеристики
Значение
2
Наименование характеристики
1
Диапазон частот
NI PXI-5650
NI PXI-5651
NI PXI-5652
NI PXIe-5672
NI PXIe-5673/5673E p/n 780416
NI PXIe-5673/5673E p/n 780417
NI PXIe-5673/5673E p/n 780418
от 500 кГц до 1,3 ГГц
от 500 кГц до 3,3 ГГц
от 500 кГц до 6,6 ГГц
от 250 кГц до 2,7 ГГц
от 85 МГц до 1,3 ГГц
от 85 МГц до 3,3 ГГц
от 85 МГц до 6,6 ГГц
лист № 3
всего листов 8
± 3·10
-6
± 5·10
-8
2
1 Гц
2 Гц
4 Гц
0,355 Гц
± 1·10
-6
± 5·10
-6
10 МГц ± 100 Гц
от 4 до 8
± 2·10
-8
± 1·10
-7
10 МГц ± 5 Гц
от минус 5 до 16
минус 105
минус 98
минус 96
минус 95
минус
минус
минус
минус 40
минус 10
минус 23
минус 28
минус 23
Продолжение таблицы 2
1
Разрешение установки частоты
NI PXI-5650, NI PXIe-5673/5673E p/n 780416
NI PXI-5651, NI PXIe-5673/5673E p/n 780417
NI PXI-5652, NI PXIe-5673/5673E p/n 780418
NI PXIe-5672
Параметры опорного генератора 10 МГц
NI PXI-565x, NI PXIe-5673/5673E
пределы основной относительной погрешности частоты
при температуре (23 ± 1) °C, не более
дополнительная погрешность в интервале температур
от 15 до 35 °C, не более
годовой дрейф частоты генератора, не более
частота внешней синхронизации
уровень сигнала внешней синхронизации, дБм
1
NI PXIe-5672
пределы основной относительной погрешности частоты
при температуре (23 ± 1) °C, не более
дополнительная относительная погрешность в рабочем
диапазоне температур от 0 до 55 °C, не более
годовой дрейф частоты генератора, не более
частота внешней синхронизации
уровень сигнала внешней синхронизации, дБм
Уровень фазовых шумов при отстройке 10 кГц, не более, дБн/Гц
2
NI PXI-565x, NI PXIe-5673/5673E
на частоте 1 ГГц
на частоте 2 ГГц
NI PXIe-5672 (при полосе частот модуляции > 10 МГц)
на частоте 1 ГГц
на частоте 2 ГГц
Уровень гармоник выходного сигнала, не более, дБн
NI PXI-565x (при уровне мощности ≤ 0 дБм)
на частотах от 500 кГц до 1,3 ГГц
на частотах от 1,3 до 3,3 ГГц
на частотах от 3,3 до 6,6 ГГц
NI PXIe-5672
(при уровне мощности 0 дБм на частотах более 10 МГц)
NI PXIe-5673/5673E
на частотах от 85 до 100 МГц
на частотах от 100 до 250 МГц
на частотах от 250 МГц до 1,3 ГГц
на частотах от 3,3 до 6,6 ГГц
Диапазон уровня выходного сигнала, дБм
NI PXI-565x
на частотах от 500 кГц до 10 МГц
на частотах от 10 до 500 МГц
на частотах от 500 МГц от 1,6 ГГц
на частотах от 1,6 до 2,9 ГГц
от минус 100 до 5
от минус 100 до 10
от минус 90 до 10
от минус 80 до 10
лист № 4
всего листов 8
Продолжение таблицы 2
1
на частотах от 2,9 до 3,3 ГГц
на частотах от 3,3 до 3,7 ГГц
на частотах от 3,7 до 5,0 ГГц
на частотах от 5,0 до 6,6 ГГц
NI PXIe-5672
NI PXIe-5673/5673E
2
от минус 70 до 10
от минус 60 до 7
от минус 50 до 7
от минус 50 до 0
от минус 145 до 10
от минус 156 до 10
Пределы основной относительной погрешности установки уровня сигнала, дБ,
при температуре (25 ± 10) °C
NI PXI-565x
на частотах до 3,3 ГГц и уровне свыше минус 40 дБм± 0,75
на частотах до 3,3 ГГц и уровне до минус 40 дБм± 1,8
на частотах свыше 3,3 ГГц и уровне свыше минус 40 дБм± 1,0
на частотах свыше 3,3 ГГц и уровне до минус 40 дБм± 2,0
NI PXIe-5672
на частотах менее 10 МГц и уровне от минус 30 до + 7 дБм± 1,2
на частотах менее 10 МГц и уровне от минус 80 до минус 30 дБм ± 1,3 на
частотах от 10 МГц и уровне свыше 30 до + 7 дБм± 0,7
на частотах от 10 МГц и уровне от минус 80 до минус 30 дБм± 0,8
NI PXIe-5673/5673E при уровне от минус 90 до + 5 дБм± 0,75
Дополнительная относительная погрешность установки уровня сигнала, дБ, в рабочем
диапазоне температур от 0 до 55 °C, не более
NI PXI-5650xне нормируется
NI PXIe-5672, типовое значение± 0,45
NI PXIe-5673/5673E, типовое значение± 0,25
КСВН выхода, типовые значения, не более
NI PXI-565x
на частотах до 3,3 ГГц1,8
на частотах свыше 3,3 ГГц2,0
NI PXIe-5672
на частотах до 2,3 ГГц1,6
на частотах свыше 2,3 ГГц1,7
NI PXIe-5673/5673E
при уровне выходной мощности + 10 дБм 2,2
при уровне выходной мощности менее минус 10 дБм 1,9
Параметры частотной модуляции (NI PXI-5650, NI PXI-5651, NI PXI-5652)
Частотная модуляция непрерывным сигналом
3
диапазон частот модуляции, кГцот 1 до 100
максимальная девиация частоты
на частотах от 500 кГц до 50 МГц500 кГц
на частотах свыше 50 до 100 МГц125 кГц
на частотах свыше 100 до 200 МГц250 кГц
на частотах свыше 200 до 400 МГц500 кГц
на частотах свыше 400 до 800 МГц1 МГц
на частотах свыше 800 МГц до 1,6 ГГц2 МГц
на частотах свыше 1,6 до 3,3 ГГц4 МГц
на частотах свыше 3,3 до 6,6 ГГц8 МГц
лист № 5
всего листов 8
SMA(f), 50 Ом
2
± 3,5 %
от 763 Гц до 100 кГц
250 кГц
31,25 кГц
62,5 кГц
125 кГц
250 кГц
500 кГц
1 МГц
2 МГц
± 10 %
Продолжение таблицы 2
1
относительная погрешность девиации частоты, типовое значение
при температуре 25 ± 10 °C, частоте модуляции 1 кГц и девиации
частоты не более 10 % от максимального значения, не более
Частотная модуляция 2-FSK
4
диапазон скорости переключения
максимальная девиация частоты
на частотах от 500 кГц до 50 МГц
на частотах свыше 50 до 100 МГц
на частотах свыше 100 до 200 МГц
на частотах свыше 200 до 400 МГц
на частотах свыше 400 до 800 МГц
на частотах свыше 800 МГц до 1,6 ГГц
на частотах свыше 1,6 до 3,3 ГГц
на частотах свыше 3,3 до 6,6 ГГц
относительная погрешность девиации частоты, типовое значение
при скорости переключения 100 кГц и девиации частоты не более
10 % от максимального значения, не более
Частотная модуляция OOK
5
диапазон скорости переключения
от 153 Гц до 100 кГц
Параметры векторной модуляции (NI PXIe-5672, NI PXIe-5673, NI PXIe-5673E)
полоса частот модуляции, не менее
NI PXIe-567220 МГц
NI PXIe-5673/5673E100 МГц
подавление сигнала на зеркальной частоте в полосе частот модуляции 2 МГц,
типовые значения для NI PXIe-5673, NI PXIe-5673E, дБн, не менее
на частотах от 85 до 400 МГц43
на частотах свыше 400 МГц до 2,5 ГГц50
на частотах свыше 2,5 до 5,5 ГГц46
на частотах свыше 5,5 до 6,6 ГГц43
подавление сигнала на несущей частоте в полосе частот модуляции 2 МГц,
типовые значения для NI PXIe-5673, NI PXIe-5673E, дБн, не менее
на частотах от 85 МГц до 5,5 ГГц 44
на частотах свыше 5,5 до 6,6 ГГц 41
Параметры импульсной модуляции (NI PXIe-5673, NI PXIe-5673E)
длительность фронта и спада импульсов по уровням 10/90 %,
типовые значения, не более5 нс
максимальная частота повторения импульсов50 МГц
номинальное значение уровня напряжения TTL3,3 В
отношение уровней в состояниях выключено/включено, типовые значения, дБн
на частотах до 1 ГГцминус 50
на частотах свыше 1 до 3 ГГцминус 43
на частотах свыше 3 до 6,6 ГГцминус 30
Общие характеристики
Тип высокочастотных соединителей
Потребляемая мощность (от шасси), не более, Вт
NI PXI-5650, NI PXI-5651, NI PXI-5652
NI PXIe-5672
NI PXIe-5673, NI PXIe-5673E
25
47
65
лист № 6
всего листов 8
2
216
130
20
216
130
40
415
1510
1458
от 0 до + 55
от 10 до 90
2000 м
Продолжение таблицы 2
1
Габаритные размеры модулей, входящих в состав генераторов, мм
NI PXI-565x, NI PXIe-5442, NI PXIe-5611
высота
глубина
толщина
NI PXIe-5450, NI PXI-5610
высота
глубина
толщина
Масса, не более, г
NI PXI-5650, NI PXI-5651, NI PXI-5652
NI PXIe-5672 (в сборе)
NI PXIe-5673, NI PXIe-5673E (в сборе)
Рабочие условия применения
температура окружающей среды, °C
относительная влажность воздуха, %
предельная высота над уровнем моря
Условия транспортирования и хранения
температура окружающей среды, °C
относительная влажность воздуха, %
предельная высота над уровнем моря
от минус 20 до + 70 °C
от 5 до 95
2000 м
Примечания к таблице 2
1 Здесь и далее дБм – уровень в дБ относительно 1 мВт.
2 Здесь и далее дБн – уровень в дБ относительно уровня сигнала на несущей частоте.
3 Внутренняя модуляция синусоидальной, прямоугольной и треугольной формы.
4 FSK – Frequency Shift Keying.
5 OOK – On Off Keying.
Знак утверждения типа
наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
Комплектность генераторов приведена в таблице 3.
Кол-во, шт.
2
Таблица 3 – Комплектность
Наименование и обозначение
1
Модели NI PXI-5650, NI PXI-5651, NI PXI-5652
Генератор сигналов модульный NI PXI-5650, NI PXI-5651, NI PXI-5652
Компакт-диск с драйвером “NI-RFSG” и документацией
Дополнительные принадлежности
Руководство пользователя на русском языке
Методика поверки МП РТ 1470-2010
1
1
по заказу
1
1
лист № 7
всего листов 8
1 по заказу
2
1
1
2
1
1
по заказу
1
1
Продолжение таблицы 3
1
Модель NI PXIe-5672
Модуль повышающего преобразователя NI PXI-5610
Модуль генератора сигналов произвольной формы NI PXIe-5442
Кабель коаксиальный полужесткий SMA(m)-SMB(m)
Компакт-диск с драйвером “NI-RFSG” и документацией
Компакт-диск с программным обеспечением “NI Modulation Toolkit”
Дополнительные принадлежности
Руководство пользователя на русском языке
Методика поверки МП РТ 1470-2010
Модели NI PXIe-5673, NI PXIe-5673E
Модуль высокочастотного генератора (в зависимости от диапазона частот)
NI PXI-5650 (диапазон частот до 1,3 ГГц)
NI PXI-5651 (диапазон частот до 3,3 ГГц)
NI PXI-5652 (диапазон частот до 6,6 ГГц)
Модуль векторного модулятора NI PXIe-5611
Модуль генератора сигналов произвольной формы NI PXIe-5450
Кабель коаксиальный полужесткий SMA(m)-SMA(m)
Компакт-диск с драйвером “NI-RFSG” и документацией
Компакт-диск с программным обеспечением “NI Modulation Toolkit”
Дополнительные принадлежности
Руководство пользователя на русском языке
Методика поверки МП РТ 1470-2010
1
1
6
1
1
по заказу
1
1
Поверка
осуществляется по документу МП РТ 1470-2010 «ГСИ. Генераторы сигналов модульные NI
PXI-5650, NI PXI-5651, NI PXI-5652, NI PXIe-5672, NI PXIe-5673, NI PXIe-5673E. Методика
поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва», 2010 г.
Необходимые средства поверки, требования к их основным метрологическим
характеристикам и рекомендуемые средства поверки утвержденного типа указаны в таблице 4.
Таблица 4 – Средства поверки
Средство поверки и требования к его
метрологическим характеристикам
1
Стандарт частоты:
относительная погрешность частоты
10 МГц не более ± 1·10
-8
;
уровень сигнала от 4 до 8 дБм
Генератор сигналов высокочастотный:
диапазон частот от 10 МГц до 6.6 ГГц;
диапазон установки уровня
от минус 60 до 10 дБм;
уровень фазовых шумов на частоте 1 ГГц
при отстройке на 10 кГц не более
минус 115 дБн/Гц
Рекомендуемое средство поверки и его
метрологические характеристики
2
Стандарт частоты рубидиевый
Stanford Research Systems FS725:
годовой дрейф частоты 10 МГц
не более ± 5·10
-10
;
уровень сигнала 7 дБм
Генератор сигналов измерительный
Anritsu MG3691B с опциями 2, 3, 4:
диапазон частот от 10 МГц до 10 ГГц;
диапазон установки уровня
от минус 105 до 18 дБм;
уровень фазовых шумов на частоте 1 ГГц
при отстройке на 10 кГц
не более минус 121 дБн/Гц
лист № 8
всего листов 8
Продолжение таблицы 4
1
Ваттметр СВЧ:
диапазон частот от 10 МГц до 6,6 ГГц;
динамический диапазон
от минус 60 до + 10 дБм;
относительная погрешность измерений
мощности не более ± 0,4 дБ
Осциллограф (для NI PXIe-5672):
относительная погрешность измерения
амплитуды напряжения 316 мВ на частотах
до 5 МГц не более ± 3 %
2
Ваттметр СВЧ Rohde & Schwarz NRP с
измерительным преобразователем NRP-Z11:
диапазон частот от 10 МГц до 8 ГГц;
относительная погрешность измерения
мощности от минус 60 до + 10 дБм
не более ± 0,2 дБ
Осциллограф цифровой Tektronix TDS3012B:
относительная погрешность измерения
амплитуды напряжения 316 мВ с функцией
“Offset” на частотах до 5 МГц не более ± 1 %
Сведения о методиках (методах) измерений
Методы измерений изложены в главах 2, 4, 5 документа «Генераторы сигналов
модульные NI PXI-5650, NI PXI-5651, NI PXI-5652, NI PXI/PXIe-5670/5671/5672, NI PXIe-5673.
Руководство пользователя».
Нормативные документы, устанавливающие требования к генераторам сигналов
модульным NI PXI-5650, NI PXI-5651, NI PXI-5652, NI PXIe-5672, NI PXIe-5673,
NI PXIe-5673E
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений
мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
Изготовитель
Компания “National Instruments”, США;
Адрес: 11500 North Morac Expway, Austin, Texas, 78759-3504, USA, тел. 1-512-683-0100,
факс 1-512-683-9411, e-mail
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»);
Адрес: 127254, Москва, Огородный проезд, д. 5, стр. 5
тел./факс (495)926-71-85; e-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в Москве» (ФБУ «Ростест-Москва»);
Адрес: 117418 Москва, Нахимовский пр., 31;
тел. (499)129-19-11, факс (499)129-99-96;
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель Руководителя
Федерального агентства
по техническому
регулированию и метрологии
С.С. Голубев
М.п.«____»_______________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
