Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4, ГРСИ 45397-10
Номер госреестра:
45397-10
Наименование СИ:
Измерители модуля упругости грунтов и оснований дорог
Обозначение типа:
ПДУ-МГ4
Производитель:
ООО "СКБ Стройприбор", г.Челябинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()

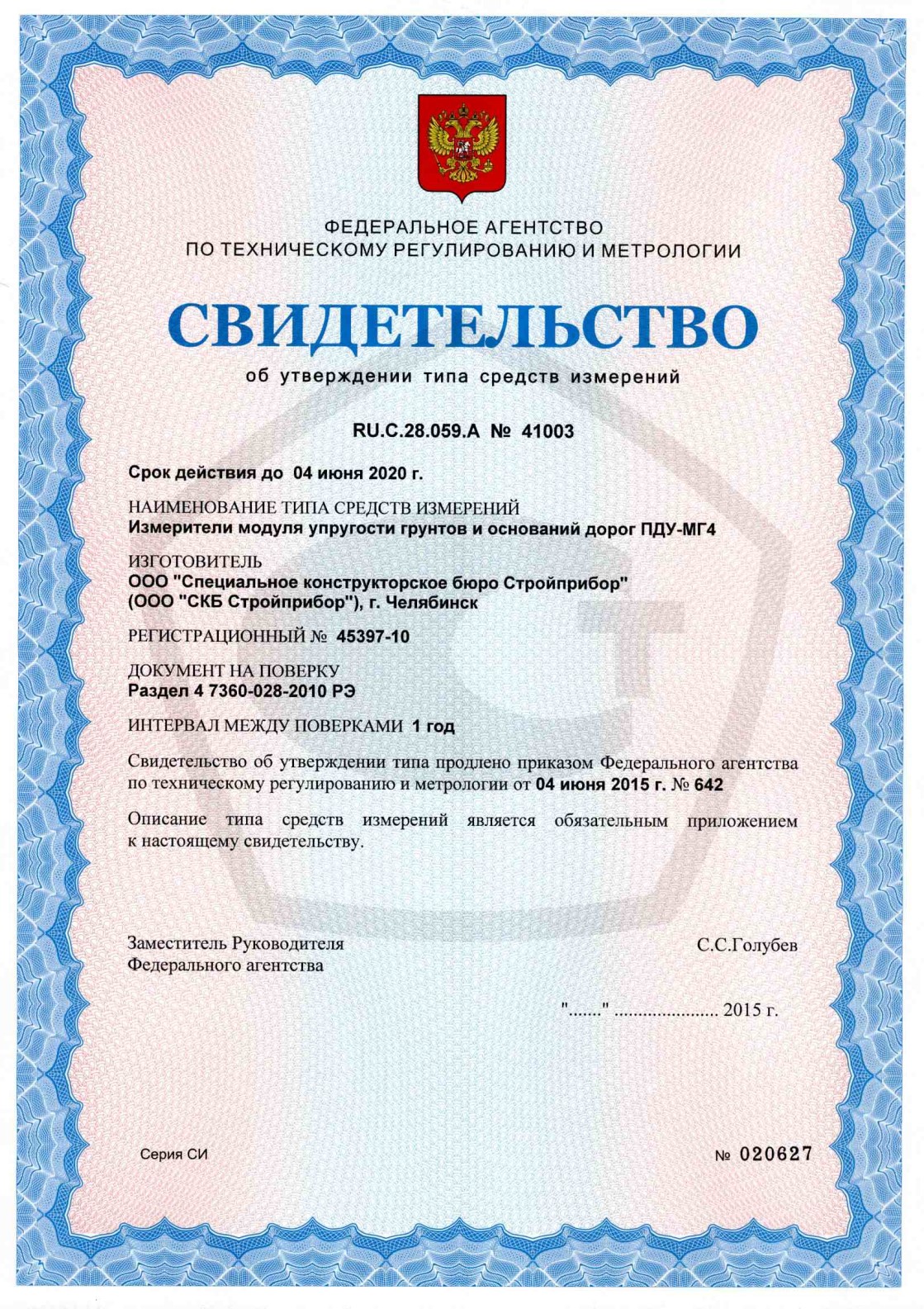

Приложение к свидетельству № 41003
об утверждении типа средства измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4
Назначение средства измерений
Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 (далее - приборы)
предназначены для косвенного измерения модуля упругости на основе прямых измерений ам-
плитуды перемещения штампа и ударной силы действующей на круглый, жесткий штамп.
Описание средства измерений
Конструктивно приборы состоят из нагрузочного устройства, плиты динамического на-
гружения и вторичного измерительного преобразователя (электронного блока), на передней па-
нели которого размещены жидкокристаллический дисплей и клавиатура.
Нагрузочное устройство представляет собой направляющую, по которой свободно пере-
мещается груз. В верхней части нагрузочного устройства расположен механизм фиксации и ос-
вобождения груза, в нижней части установлен амортизатор.
Плита динамического нагружения представляет собой круглый жесткий штамп, на кото-
ром установлены тензорезисторный датчик силы и акселерометр. Для передачи ударной силы
от нагрузочного устройства к штампу на плите динамического нагружения установлена шаро-
вая опора.
Приборы выпускаются трех модификаций ПДУ-МГ4 «УДАР», ПДУ-МГ4.01«УДАР» и
ПДУ-МГ4 «ИМПУЛЬС», отличающихся диапазонами измерений, массой падающего груза и
конструкцией нагружающего устройства.
В модификации ПДУ-МГ4 «УДАР» и ПДУ-МГ4.01«УДАР» груз движется по направ-
ляющей под действием собственного веса, сила удара регулируется высотой установки груза.
В модификации ПДУ-МГ4 «ИМПУЛЬС» груз движется под действием пружинного ускори-
теля и автоматически возвращается в исходное положение.
При измерении плиту динамического нагружения устанавливают на контролируемую по-
верхность. На шаровую опору, расположенную на плите динамического нагружения, устанав-
ливают нагрузочное устройство.
При измерении приборами ПДУ-МГ4 «УДАР» и ПДУ-МГ4.1 «УДАР» груз поднимают до
защелкивания в механизме фиксации и освобождения груза, нагрузочное устройство устанав-
ливают в вертикальное положение, после чего нажимают на спусковой рычаг для сброса груза.
При измерении прибором ПДУ-МГ4 «ИМПУЛЬС» плавно нажимают на рукояти нагрузоч-
ного устройства до сброса груза. После удара медленно опускают рукояти до возврата груза в ис-
ходное положение.
При падении груза на амортизатор возникает ударная сила, которая через круглый, жест-
кий штамп воздействует на контролируемую поверхность. Под действием силы возникает де-
формация упругих элементов тензорезисторного датчика, которая преобразуется в аналоговый
электрический сигнал, изменяющийся пропорционально силе. Аналоговый электрический сиг-
нал с акселерометра пропорционален ускорению, которое приобретает штамп под действием
силы. Для преобразования величины ускорения штампа в перемещение применяется цифровой
интегратор. Электрические сигналы с тензорезисторного датчика и акселерометра поступают во
вторичный измерительный преобразователь (электронный блок) для аналого-цифрового преоб-
разования, обработки и индикации результатов измерений.
Лист № 2
Всего листов 5
ПДУ-МГ4 «ИМПУЛЬС»ПДУ-МГ4 «УДАР» и ПДУ-МГ4.1 «УДАР»
Рисунок 1 – Общий вид измерителя модуля упругости грунтов
и оснований дорог ПДУ-МГ4
Рисунок 2 – Место пломбирования от несанкционированного доступа
Идентификационные данные (признаки)
Значение
Программное обеспечение
Приборы имеют встроенное программное обеспечение (ПО) (микропрограмма элек-
тронного блока с защитой от считывания и перезаписи). ПО реализует обработку результатов
измерений, запись полученных результатов в память прибора и представление измерительной
информации на дисплее электронного блока. Защита ПО от непреднамеренных и преднамерен-
ных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
PDU-MG4
V1.02
0x2E17
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблице 2.
Таблица 2 – Метрологические и технические характеристики
Наименование характеристики
Значение
характеристики
0,1 – 19,0
0,1 – 10,0
50 – 9999
± (0,01F + 20)
5 – 370
5 – 300
± (0,024А+50/А+2)
Максимальная высота падения груза , мм
850
Напряжение питания, В
3,0
Потребляемый ток, мА, неболее
164
Условия эксплуатации:
-
температура окружающего воздуха, °С
-
относительная влажность воздуха, %
Диапазон измерений силы, кН:
-
для модификации ПДУ-МГ4 «УДАР»
-
для модификаций ПДУ-МГ4.01 «УДАР», ПДУ-МГ4 «ИМПУЛЬС»
Диапазон измерений перемещения штампа, мкм
модификации ПДУ-МГ4 «УДАР», ПДУ-МГ4.01 «УДАР»,
ПДУ-МГ4 «ИМПУЛЬС»
Пределы допускаемой абсолютной погрешности измерения силы, Н
(F – измеряемая сила)
± (0,03L + 10)
Пределы допускаемой абсолютной погрешности измерения перемещения
штампа, мкм (L- измеряемое перемещение)
Диапазон измерений модуля упругости, МН/м
2
-
для модификации ПДУ-МГ4 «УДАР»
-
для модификаций ПДУ-МГ4.01 «УДАР», ПДУ-МГ4 «ИМПУЛЬС»
Пределы допускаемой относительной погрешности измерения модуля упру-
гости, % , где А число равное измеренному модулю упругости, МН/м
2
Масса падающего груза, кг
-
для модификации ПДУ-МГ4 «УДАР»
-
для модификаций ПДУ-МГ4.01 «УДАР»
10,3 ± 0,1
5,3 ± 0,1
от trial 10 до
плюс 40
95
Средняя наработка на отказ, ч, не менее20000
Полный средний срок службы, лет 10
Габаритные размеры и масса приборов в соответствии с таблицей 3.
Модификация
прибора
Нагрузочное
устройство, мм
Плита динамического
нагружения, мм
Электронный
блок, мм
Масса, кг
1285×
Æ
140
150×
Æ
300
160×86×39
32,0
1285×
Æ
120
120×
Æ
200
160×86×39
17,0
840×310×90
120×
Æ
200
160×86×39
17,5
Таблица 3
ПДУ-МГ4
«УДАР»
ПДУ-МГ4.01
«УДАР»
ПДУ-МГ4
«ИМПУЛЬС»
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации в центре листа, типографским спо-
собом и на табличку, закрепленную на электронном блоке измерителя, фотохимическим спосо-
бом.
Наименование и условное обозначение
Количество, шт
1
1
1
1
Комплектность средства измерений
Таблица 4
Измеритель модуля упругости
грунтов и оснований дорог ПДУ-МГ4
- электронный блок
- нагрузочное устройство
- плита динамического нагружения (ПДН)
Кабель (ПДН – электронный блок)
Стакан (приспособление для калибровки акселерометра)
Кабель (удлинитель) акселерометра
Кабель интерфейса USB
1
1
1
1
1
1
1
CD с программным обеспечением
Футляр для нагрузочного устройства
Футляр для плиты динамического нагружения
Руководство по эксплуатации, содержащее раздел
«Методика поверки». Паспорт
Поверка
осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации
7360-028-2010 РЭ, утвержденным ФГУ «Челябинский ЦСМ» 10.09.2010 г.
Основные средства поверки: виброустановка поверочная ВУП-МГ4, максимальное сме-
щение (двойная амплитуда) 12,7 мм, диапазон воспроизводимых частот от 5 до 10000 Гц, по-
грешность ±1 %; динамометр электронный сжатия ДМС-20/2МГ4, НПИ 20 кН, класс точности 2
по ISO 376
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации «Измерители модуля упругости грунтов и оснований
дорог ПДУ-МГ4. Руководство по эксплуатации 7360-028-2010 РЭ»
Нормативные и технические документы, устанавливающие требования к измерителям
модуля упругости грунтов и оснований дорог ПДУ-МГ4
ТУ 7360-028-12585810-2010 Измерители модуля упругости грунтов и оснований дорог ПДУ-
МГ4. Технические условия.
Изготовитель
ООО «Специальное конструкторское бюро Стройприбор»
(ООО «СКБ Стройприбор»)
Адрес: Россия, 454084, г. Челябинск, ул. Калинина, 11-Г
Тел/Факс (351) 790-16-13, 790-16-85 e-mail:
Лист № 5
Всего листов 5
Испытательный центр
ГЦИ СИ ФБУ «Челябинский ЦСМ»
Адрес: 454048, Россия, г. Челябинск, ул. Энгельса, 101
Телефон, факс (351) 232-04-01, е-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Челябинский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30059-10 от 05.05.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С.Голубев
М.п.«____»____________2015 г.
