Аппаратура бескабельная телеметрическая скважинная с электромагнитным каналом связи АБТС-ЭМ, ГРСИ 45358-10
Номер госреестра:
45358-10
Наименование СИ:
Аппаратура бескабельная телеметрическая скважинная с электромагнитным каналом связи
Обозначение типа:
АБТС-ЭМ
Производитель:
ООО "БИТАС", г.Самара
Межповерочный интервал:
6 месяцев
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.06.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 41010
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура бескабельная телеметрическая скважинная с электромагнитным
каналом связи АБТС-ЭМ
Назначение средства измерений
Аппаратура бескабельная телеметрическая скважинная с электромагнитным каналом свя-
зи АБТС-ЭМ (далее - аппаратура АБТС-ЭМ) предназначена для измерений зенитных углов,
азимутов скважин и углов установки отклонителя бура в процессе оперативного управления
траекторией бурения скважин.
Описание средства измерений
Принцип действия аппаратуры АБТС-ЭМ основан на передаче по бескабельному элек-
тромагнитному каналу trial измерительной информации от скважинного прибора на поверх-
ность в наземное приемное устройство УПМ.
В состав скважинного прибора входят зонд и немагнитный удлинитель. Зонд содержит
трехфазный генератор, унифицированный со скважинными приборами диаметром от 90 до
210мм, и электрический разделитель с модулем электронным скважинным МЭС. МЭС содер-
жит электронный измерительный блок с первичными преобразователями - магнитный инкли-
нометр и электронный передающий блок. Измерение азимута, зенитного угла скважины и углов
установки отклонителя основано на свойствах магнитного и гравитационного полей Земли. В
качестве чувствительных элементов для измерения азимута применяются магнитометры (изме-
рительные интегральные микросхемы с магниточувствительными элементами, сопротивление
которых меняется под воздействием магнитного поля), а для измерения зенитного угла и угла
установки отклонителя - акселерометры (измерительные интегральные микросхемы с поли-
кремниевой пластиной, механически соединенной с подложкой при помощи упругих элементов
подвеса и способной перемещаться под действием ускорения).
Выходные сигналы с первичных преобразователей подвергаются оцифровке и произво-
дится расчет значений зенитного угла, азимута и углового положения отклонителя. Полученные
данные преобразуются в последовательный помехоустойчивый код, управляющий передающим
блоком скважинного модуля. Сигнал, принятый на поверхности наземным приемным устройст-
вом УПМ, усиливается и передается на персональный компьютер для дальнейшей обработки
специально разработанной программой.
Аппаратура АБТС-ЭМ выпускается в модификациях, отличающихся величиной внешнего
диаметра и материалом корпусных деталей.
Условные обозначения АБТС-ЭМ состоят из следующих классификационных признаков:
АБТСЭМ90(106; Н (Л; Т)Н (Л; Т)
120; 172;
210)
Наименование
Канал связи:
- электромагнитный
Номинальный диаметр
Основной конструкционный
материал зонда:
- немагнитная сталь (Н)
- легкий (алюминиевый) сплав (Л)
- титановый сплав (Т)
Материал нижнего удлинителя
- немагнитная сталь (Н)
- легкий (алюминиевый) сплав (Л)
- титановый сплав (Т)
Лист № 2
Всего листов 5
* - указан номинальный диаметр скважинного прибора аппаратуры; отдельные элементы
скважинного прибора могут иметь другой диаметр, близкий к номинальному.
** - в комплект скважинного прибора АБТС-ЭМ по требованию заказчика может быть до-
полнительно включен верхний удлинитель, выполненный из того же материала, что и нижний
удлинитель.

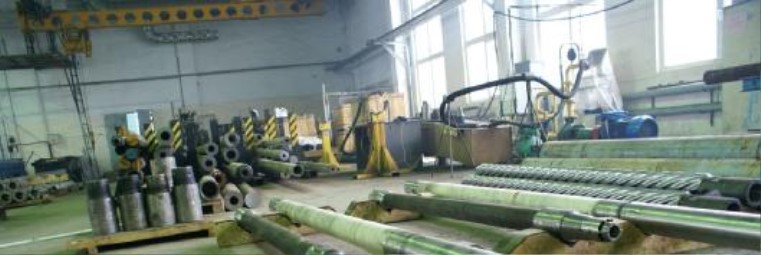

Рисунок 1 - Общий вид скважинного прибора АБТС-ЭМ

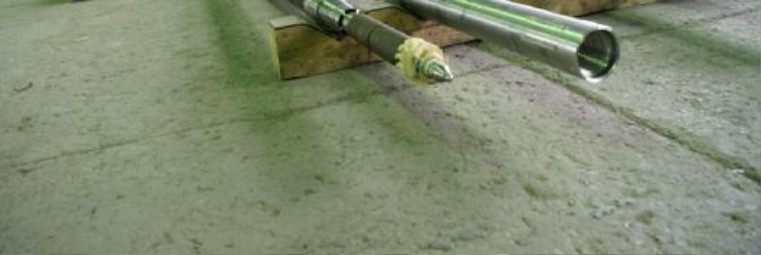

Рисунок 2 - Общий вид модуля электронного скважинного МЭС-45ЭМ
Лист № 3
Всего листов 5
Рисунок 3 - Общий вид устройства наземного приемного УПМ
Метрологические и технические характеристики
Основные метрологические и технические характеристики аппаратуры АБТС-ЭМ при-
ведены в таблице 1.
технические характеристики аппаратуры
Таблица 1 – Основные метрологические и
АБТС-ЭМ
Наименование характеристики
Значение
Диапазон связи (глубина скважины), не менее:
0 - 4500 м
(зависит от состава породы)
Диапазон измерений:
-зенитных углов, не менее
-азимута
-углов установки отклонителя
0-120°
0 - 360°
0 - 360°
Дискретность отсчитывания измерений:
•зенитных углов
•азимута
•углов установки отклонителя
0,1°
1°
2°
Пределы допускаемой абсолютной погрешности
измерений (статический режим):
•зенитных углов (Z)
•азимута
•углов установки отклонителя
Мощность излучения зонда, не менее: (при оборо-
тах генератора 2100±30 об/мин и сопротивлении
нагрузки 0,22 Ом)
±0,2°
± 1,5°/cos
j
± 2,0° (при Z>3,2°)
±4,0°/ cos
j
(при Z<3,2°)
(
j
- географическая широта точки
измерения)
200 Вт
Сопротивление изоляции электрического раздели-
теля скважинного прибора, не trial: Сопротивление
изоляции между корпусом назем-ного приемного
устройства УПМ и цепью сетево-го питания, не
менее:
1 МОм (при выпуске)
500 Ом (в эксплуатации)
20 МОм
Лист № 4
Всего листов 5
1,5 кВ
30 мкВ - 3 В
1 мин
0 -125 °С
± 2 °С
100 ч
Напряжение пробоя изоляции между корпусом
наземного приемного устройства УПМ и цепью
сетевого питания, не менее:
Диапазон амплитуд входного сигнала наземного
приемного устройства УПМ, не менее:
Время установления рабочего режима, не более:
Диапазон измерения температуры, не менее:
Пределы допускаемой погрешности измерения
температуры:
Наработка на отказ, не менее:
Диапазон рабочих температур:
•скважинного прибора
•наземного приемного устройства УПМ
от + 5 до +100 (+120)* °С
от +10 до + 45 °С
Габаритные размеры наземного приемного уст-
ройства УПМ (ДхШхВ), не более:
(220x130х220) мм
Габаритные размеры скважинного прибора,
не более:
ДиаметрДлина
• АБТС-ЭМ-90
• АБТС-ЭМ-106
• АБТС-ЭМ-120
• АБТС-ЭМ-172
• АБТС-ЭМ-210
90 мм15 м
106 мм15 м
120 мм15 м
172 мм15 м
210 мм15 м
Масса, не более: **
УПМЗонд
• АБТС-ЭМ-90
• АБТС-ЭМ-106
• АБТС-ЭМ-120
• АБТС-ЭМ-172
• АБТС-ЭМ-210
3 кг 95 кг
3 кг 118кг
3 кг 148 кг
3 кг 450 кг
3 кг 550 кг
Скважинный
прибор
275 кг
338 кг
480 кг
1074 кг
1550 кг
* по заказу
** масса приведена для исполнения "Н"
Знак утверждения типа
Знак утверждения типа средств измерений наносится печатным способом на титульный
лист эксплуатационной документации и наклейкой на корпус наземного приемного устройства
УПМ.
Комплектность средства измерений
В комплект поставки аппаратуры АБТС-ЭМ входит:
НаименованиеКоличество
Комплексы
Прибор скважинный АБТС-ЭМ 1
Наземное оборудование АБТС-ЭМ 1
Лист № 5
Всего листов 5
Комплекты
Компьютер, программное обеспечение и принадлежности* 1
Комплект запасных частей и принадлежностей 1
Документация
Руководство по эксплуатации с методикой поверки
1
* - поставляется по согласованию с заказчиком
Поверка
проводится в соответствии с документом МП 45358-10, являюшимся разделом "Методика по-
верки" руководства по эксплуатации, согласованным ГЦИ СИ ФГУ "Ростест-Москва" в июне
2010 г.
Перечень основных средств поверки:
- квадрант оптический КО-60 ТУ 3-3.1387-82;
- теодолит 4Т30П ГОСТ 10529-96.
Сведения о методиках (методах) измерений
Методы измерений указаны в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к аппаратуре
АБТС-ЭМ
1. ГОСТ 26116-84 «Аппаратура геофизическая скважинная. Общие технические
условия».
2. ТУ4315-004-78272136-2009 «Аппаратура бескабельная телеметрическая скважинная
АБТС-ЭМ. Технические условия».
Изготовитель
ООО «БИТАС»
443022, г. Самара, Садовый проезд, д.3
ИНН 6318149028
тел. (846)997-79-68 факс (846) 997-79-68
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект, д. 31.
Телефон: (495) 544-00-00
Аттестат аккредитации по проведению испытаний средств измерений в целях
утверждения типа № RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
________________
С.С. Голубев
М.п.
«____»_____________2015 г.
