Номер госреестра:
45283-15
Наименование СИ:
Теодолиты
Обозначение типа:
3Т2КП, 3Т2КА, 3Т5КП
Производитель:
АО "ПО "Уральский оптико-механический завод им.Э.С.Яламова" (УОМЗ), г.Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.12.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «02» декабря 2020 г. № 1985
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теодолиты 3Т2КП, 3Т2КА, 3Т5КП
Назначение средства измерений
Теодолиты 3Т2КП, 3Т2КА, 3Т5КП (далее по тексту – теодолиты) предназначены для из-
мерения горизонтальных и вертикальных углов (зенитных расстояний), магнитных азимутов и
наклонных расстояний по нитяному дальномеру (3Т2КП, 3Т5КП), а также при использовании
светодальномеров, установленных на приборе вместо ручки.
Описание средства измерений
Теодолиты 3Т2КП, 3Т2КА сконструированы по модульному принципу. Отсчетная си-
стема вертикального круга смонтирована на одной плате в виде отсчетного модуля, что обеспе-
чивает удобство сборки, юстировки и ремонта теодолита. Отсчетные устройства позволяют
брать отсчет с противоположных сторон угломерных кругов, что исключает влияние эксцен-
триситета на результат измерения. Теодолит 3Т2КА имеет автоколлимационную зрительную
трубу.
Теодолит 3Т5КП относится к оптическим шкаловым теодолитам технической точности с
самоустанавливающимся компенсатором вертикального круга. Благодаря секторной оцифровке
вертикального круга и устройству автоматического изменения знаков отсчеты по величине и
знаку соответствуют измеренному вертикальному углу без дополнительных вычислений неза-
висимо от того, при каком положении теодолита (круг слева или справа) проводилось измере-
ние.
Теодолит снабжен устройством для точной установки отсчета по горизонтальному кру-
гу.
Круг-искатель направлений позволяет быстро установить теодолиты по заданному
направлению.
Схема пломбирования теодолита 3Т2КП (3Т2КА, 3Т5КП) от несанкционированного доступа:

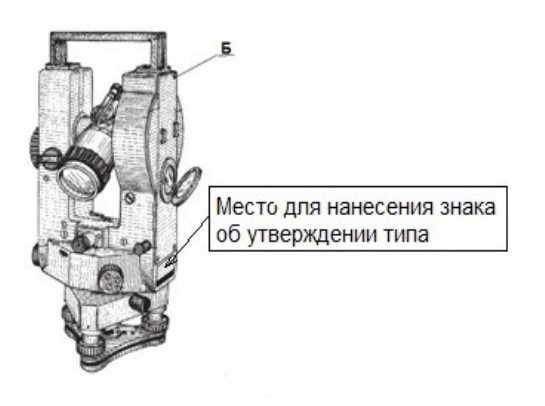

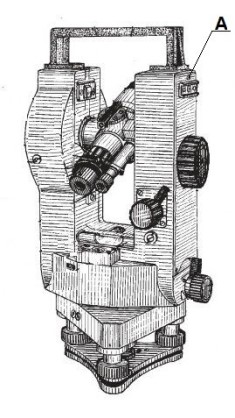

Рисунок 1 - Теодолит 3Т2КП (вид слева, справа)
2
Для предотвращения несанкционированного доступа к внутренним частям теодолита
3Т2КП (3Т2КА, 3Т5КП) при выпуске из производства пломбируют винты «А» и «Б» боковых
крышек, а также футляры с уложенными частями комплекта.
Знак поверки наносится на свидетельство о поверке.

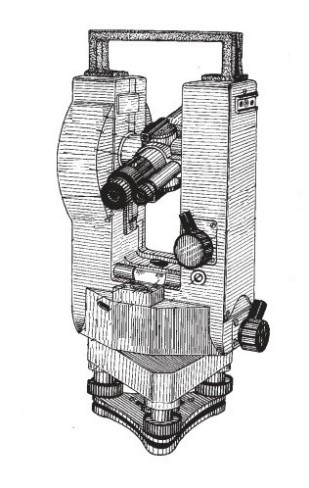

Рисунок 2 - Общий вид теодолита
3Т2КП

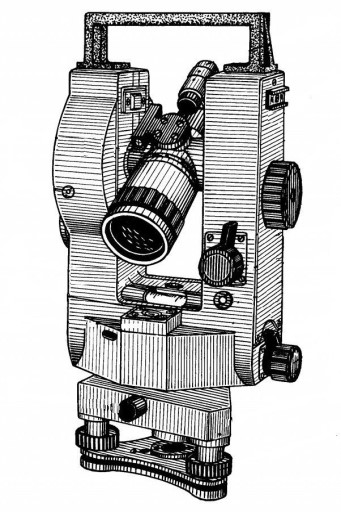

Рисунок 3 - Общий вид теодолита
3Т2КА
Рисунок 4 - Общий вид
теодолита 3Т5КП
Метрологические и технические характеристики
5"
от 0 до 360º
от - 55 до + 60º
от 145 до 30º
Таблица 1
Наименование параметра
Значение
параметра
5" *
2"
2,4"
Допустимая средняя квадратическая погрешность
измерения одним приемом теодолита 3Т5КП:
- горизонтального угла, не более
- вертикального угла или зенитного расстояния,
не более
Допустимая средняя квадратическая погрешность
измерения одним приемом теодолитов 3Т2КП, 3Т2КА:
- горизонтального угла, не более
- зенитного расстояния
Диапазон измерения углов:
- горизонтальных
- вертикальных
- зенитных расстояний
3
прямое
(30 ±1,5)
х
1º 35’ ± 10’
30"
15"
5’
345×183×123
Продолжение Таблицы 1
Наименование параметра
Значение
параметра
1,5
0,9
100 +
0,5
48
1º
1’
10º
± 4’
1,5"
20’
1"
10º
± 3’
0,8"
Зрительная труба:
- изображение
- увеличение
- угловое поле зрения
- наименьшее расстояние визирования, м, не более:
- без линзовой насадки
- с линзовой насадкой
- коэффициент нитяного дальномера (для теодолитов 3Т2КП, 3Т5КП)
- наружный диаметр оправы объектива, мм
Отсчетное устройство 3Т5КП:
- цена деления лимбов
- цена деления шкалы микроскопа
- цена деления круга-искателя
- диапазон работы компенсатора при вертикальном круге
систематическая погрешность компенсации на 1’ наклона
Отсчетное устройство 3Т2КП, 3Т2КА:
- цена деления лимбов
- цена деления шкалы микроскопа
- цена деления круга-искателя
- диапазон работы компенсатора при вертикальном круге
- систематическая погрешность компенсации на 1’ наклона
Цена деления уровня:
- цилиндрического (3Т5КП)
- цилиндрического (3Т2КП, 3Т2КА)
- круглого
прямое
2,5
х
4º30’
от 0,6 до ∞
4,0
3,7
0,7
Оптический центрир:
- изображение
- увеличение
- угловое поле
- пределы визирования, м
Масса, кг, не более:
- теодолита 3Т2КП, 3Т2КА
- теодолита 3Т5КП
- подставки
Габаритные размеры, мм, не более:
- теодолита с подставкой (при среднем положении подъемных вин-
тов)
- футляра
Рабочий диапазон температуры окружающего воздуха, ºС
470×240×210
от - 40
до + 50
6
эксцентриситета
Срок службы, лет, не менее
Примечание:*-послевведенияпоправкинавлияние
вертикального круга.
4
Знак утверждения типа
наносится фотолитографическим способом на табличку, расположенный на поверхности
боковой крышки теодолита и на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 2
Наименование составных частей
Количество, шт
3Т2КП3Т2КА3Т5КП
Теодолит 3Т2КП-сб1
3Т2КА-сб1
3Т5КП-сб1
Подставка Т2-сб16-02
Ф42.14.605-01
Футляр 3Т2КП-сб10-40
1
1
1
11
1
111
Комплект инструмента и принад-
лежностей:
– Отвертка большая
– Отвертка малая
– Шпилька большая
– Шпилька малая
– Ключ юстировочный
Паспорт 3Т2КП-сб0 ПС
3Т2КА-сб0 ПС
3Т5КП-сб0 ПС
Чехол для теодолита
111
111
111
111
111
1
1
1
1*11*
Насадка линзовая на объектив
Бленда
Вешка
1*11*
1*11*
1* 1*1*
Насадки окулярные:
- на зрительную трубу
(с нейтральным светофильтром)
- на микроскоп
Ориентир-буссоль
1*11*
1*11*
1*-1*
Фонарь электроосвещения
Шнур с вилками
Аккумулятор в футляре
Чехол для аккумулятора
Зеркало
Лампа МН 2,5-04
1* 1
-1* 1
-1* 1
-1* 1
-- 1 -
3*3-
* По заказу потребителя
5
Поверка
осуществляется в соответствии с разделами 11 «Методы и средства поверки» в составе паспор-
тов 3Т2КП-сб0 ПС, 3Т2КА-сб0 ПС и 3Т5КП-сб0 ПС, согласованным с ФБУ «УРАЛТЕСТ» в
декабре 2015 г.
Основные средства поверки:
коллиматор универсальный УК1, ТУ 4484-078-07539541-2004.
Допускается применение аналогичных средств поверки, обеспечивающих определение метро-
логических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
Методика измерений Теодолитом 3Т2КП приведена в паспорте на теодолит 3Т2КП-сб0 ПС.
Методика измерений Теодолитом 3Т2КА приведена в паспорте на теодолит 3Т2КА-сб0 ПС.
Методика измерений Теодолитом 3Т5КП приведена в паспорте на теодолит 3Т5КП-сб0 ПС.
Нормативные и технические документы, устанавливающие требования к теодолитам
3Т2КП, 3Т2КА, 3Т5КП:
ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
ГОСТ 10529-96 «Теодолиты. Общие технические условия»;
ТУ 3-3.2076-88 «Теодолиты 3Т2КП, 3Т2КА, 3Т5КП. Технические условия».
Изготовитель
Акционерное общество «Производственное объединение «Уральский оптико-механический за-
вод» имени Э.С. Яламова» (АО «ПО «УОМЗ»),
ИНН: 6672315362
Россия, 620100, г. Екатеринбург, ул.Восточная, 33-б
Телефон: +7 (343) 229-82-32, факс: +7 (343) 254-81-08
E-mail: trank@uomz.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон: +7 (343) 236-30-15, факс: +7 (343) 350-40-81; E-mail: uraltest@uraltest.ru
Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в це-
лях утверждения типа № 30058-08 от 21.10.2013.
