Номер госреестра:
45127-15
Наименование СИ:
Счетчики расхода газа турбинные
Обозначение типа:
ТЗ
Производитель:
ООО "Промучет", г.Домодедово
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.10.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60021/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 446 от 02.03.2020 г.)
Счетчики расхода газа турбинные ТЗ
Назначение средства измерений
Счетчики расхода газа турбинные ТЗ предназначены для измерений объема природного
и других неагрессивных газов.
Описание средства измерений
Счетчики состоят из измерительного устройства (турбины), корпуса, отсчетного
устройства, генератора импульсов низкой частоты (НЧ).
Принцип действия счетчиков заключается в преобразовании вращения крыльчатки
турбины под действием потока газа во вращение оцифрованных барабанчиков отсчетного
устройства при помощи магнитной муфты. Отсчетное устройство обеспечивает регистрацию
объема газа, прошедшего через счетчик, пропорционально числу оборотов крыльчатки
турбины.
Счетчики состоят из корпуса, оснащенного:
- встроенным струевыпрямителем;
- измерительного устройства;
- передаточного механизма с магнитной муфтой;
- механического отсчетного устройства с роликовым сумматором;
- датчиков импульсов, для обеспечения дистанционной передачи сигналов.
В состав счетчика входят два дублирующих друг друга датчика низкой частоты НЧ (НF)
и датчик НВМП, предохраняющий от воздействия внешнего магнитного поля на работу
датчиков НЧ
Информацию о состоянии датчиков снимают с 6-ти контактного гнезда типа ВINDER,
встроенного в сумматор.
Низкочастотный импульсный датчик, формирует один или 10 импульсов за один оборот
счетногомеханизмадлядистанционнойпередачисигналов,количествокоторых
пропорционально объему газа, прошедшему через счетчик.

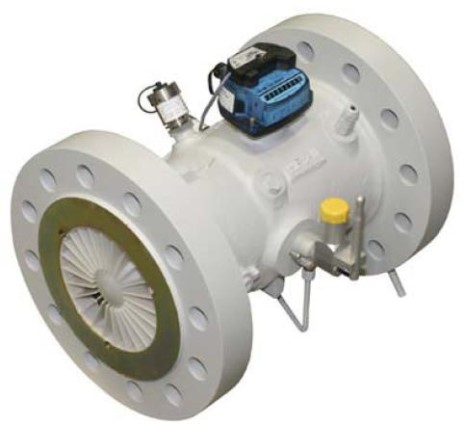

Общий вид счетчика расхода газа ТЗ представлен на рисунке 1
Рисунок 1 - Общий вид счетчика газа ТЗ
Лист № 2
Всего листов 5

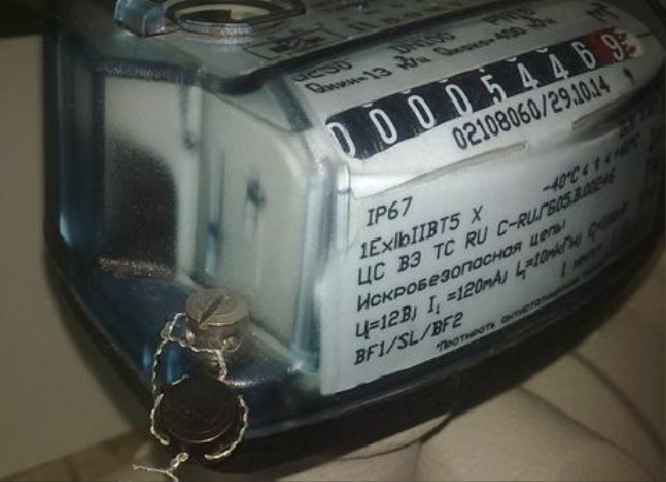

Схема пломбировки счетчиков представлена на рисунке 2.
Рисунок 2 - Место пломбировки счетчика ТЗ
Для защиты от несанкционированного доступа счетчики пломбируются вязальной
проволокой, проходящей через отверстия в головке винтов, крепления счетного механизма.
Концы проволоки пломбируются навесной пломбой.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
от - 40 до + 60
от - 40 до + 70
Значение параметра
±2
±1
±2
±1
±0,5
10
от - 30 до + 60
от - 30 до + 60
Таблица 1
Наименование параметра
Пределы допускаемой относительной погрешности при
измерении объема газа, %
в диапазоне расходов:
Q
min
≤Q<0,2Q
max
0,2Q
max
≤Q<Q
max
Приспециальномисполнениисчетчиковпределы
допускаемой относительной погрешности при измерении
объема газа, %
в диапазоне расходов:
Q
min
≤Q<
0,2
Q
max
0,2 Q
max
≤Q< 0,3 Q
max
0,3 Q
max
≤Q≤ Q
max
Максимальное рабочее давление не более, МПа
Температура окружающего воздуха, °C
Температура измеряемой среды, °C
При специальном исполнении счетчиков:
˗ температура окружающего воздуха и измеряемой среды,
°C
˗ температура окружающего воздуха при транспортировке и
хранении, °C
Лист № 3
Всего листов 5
Значение параметра
9999999,99
99999999,9
99999999
20
Окончание таблицы 1
Наименование параметра
Емкость отсчетного устройства, для счетчиков, м
3
:
˗ DN 50 мм
˗ DN от 80 до 150 мм
˗ DN от 200 до 500 мм
Средний срок службы, лет
Условия эксплуатации счетчика:
- температура окружающего воздуха, °С
- относительная влажность окружающего, %
- атмосферное давление, кПа
от -40 до +60
от 30 до 90
от 84 до 106,7
Основные параметры счетчиков приведены в таблице 2
Наибольш
ий расход
Q
max
м
3
/ч
Таблица 2
Шифр счетчика
Условны ДавленПорогНаименьший
й проходие чувствительн расход,
DNРNости, м
3
/ч Q
min
м
3
/ч
(Q
min/
Q
max
1:30)
ЦенаМасса,
импульса, кг
м
3
/импульс
7
Потеря
давления
при Q
max
для
природного
газа, Па
8
100
730
160
190
250
480
400
1030
250
180
400
440
2
G65-50-16
G65-50-100
G100-80-16
G100-80-100
G160-80-16
G160-80-100
G250-80-16
G250-80-100
G160-100-16
G160-100-100
G250-100-16
G250-100-100
G400-100-16
G400-100-100
3 456
16
50100110
16
1008
16
80100213(8)
16
10020(13)
16
10013
16
100100420(13)
16
10033(22)
650
950
910
8
0,118
13
22
18
22
18
22
14
45
14
145
14
45
33
50(33)
80(50)
50
80(53)
125(83)
80
125(83)
G400-150-16 16
G400-150-100 100
G650-150-16 16
G650-150-1001501006,5
G1000-150-16 16
G1000-150-100 100
G650-200-16 16
G650-200-100 100
G1000-200-16 16
G1000-200-10020010010
G1600-200-16 16
G1600-200-100 100
G1000-250-16 16
G1000-250-100 100
G1600-250-16 250 16
G1600-250-10010016
G2500-250-16 16
40
65022080
40
100053080
40
1600111080
83
1000130(210)150
83
1600320(510)150
83
2500700(1110)150
120
1600170(270)10245
120
2500400(650)245
120
Лист № 4
Всего листов 5
56
200(133)
Окончание таблицы 2
234
G2500-250-100 100
G1600-300-16 16
G1600-300-100 100
125
78910
4000 890(1400) 245
10245
2500160(260)320
20
200(133)
325(217)
200
24325(217)
500(333)
325
30500(333)
G2500-300-1616
G2500-300-100
300
100
G4000-300-1616
G4000-300-100 100
G2500-400-1616
G2500-400-100 100
G4000-400-1616
G4000-400-100 400 100
G6500-400-1616
G6500-400-100 100
G4000-500-1616
G4000-500-100 100
G6500-500-1616
G6500-500-100 500 100
G10000-500-1616
245
4000400(630)360
245
6500770(1370)360
552
4000150(230)792
10552
6500360(550)792
552
10000770(1200)792
1104
6500360(550)1584
1001104
10000770(1200)1584
1104
*- с дополнительным выпрямителем потока.
Знак утверждения типа
наноситься на планку лицевой панели счетного механизма счетчика фотохимическим способом
и на титульный лист паспорта типографическим способом.
Комплектность средства измерений
счетчик расхода газа турбинный ТЗ
инструкция по монтажу и эксплуатации
1 экз.
1 экз.
Таблица 3
НаименованиеКоличествоПримечание
1 шт.состав согласно паспорту
1 экз.
1 комп.комплектация по заказу
паспорт
комплект ЗИП в соответствии с заказом
методика поверки МП 0264-2-2015 с
изменением 1
Поверка
осуществляется по документу МП 0264-2-2015 «Инструкция. ГСИ. Счетчики расхода газа
турбинные ТЗ. Методика поверки» с изменением 1, утвержденному ФГУП «ВНИИР»
11 декабря 2019 года.
Основные средства поверки:
-
для стандартного исполнения счетчиков: рабочий эталон 1-го разряда в
соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2018 г. № 2825 (диапазон
задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого
счетчика, доверительные границы относительной погрешности ±0,4%);
-
для специального исполнения счетчиков: рабочий эталон 1-го разряда в
соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2018 г. № 2825 (диапазон
задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого
счетчика, доверительные границы относительной погрешности ±0,2%).
Лист № 5
Всего листов 5
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
расхода газа турбинным ТЗ
Приказ Росстандарта от 29.12.2018 г. № 2825 «Об утверждении Государственной
поверочной схемы для средств измерений объемного и массового расходов газа».
ГОСТ 28724-90 Счетчики газа скоростные. Общие технические требования и методы
испытаний
ТУ 4318-027-51091659-04 Счетчик расхода газа турбинный ТЗ. Моделей G65, G 100, G
160, G250, G400, G650, G1000, G1600, G2500, G4000, G6500, G10000, G16000. Технические
условия
Изготовитель
Общество с ограниченной ответственностью «Промучет» (ООО «Промучет»)
ИНН 5009074461
Адрес:142000, Московская обл., г. Домодедово, ул. Школьная, д. 23
Тел.: (495) 978-42-03
Испытательный центр
Всероссийскийнаучно-исследовательскийинститутрасходометрии–филиал
Федеральногогосударственногоунитарного предприятия «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР – филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Тел.: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт
:
E-mail:
Аттестат аккредитации ВНИИР – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592
от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
