Номер госреестра:
45039-10
Наименование СИ:
Термометры цифровые
Обозначение типа:
ТЦ-1200
Производитель:
ООО "ИзТех", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.02.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 40617
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры цифровые ТЦ-1200
Назначение средства измерений
Термометры цифровые ТЦ-1200 предназначены для измерений температуры жидких,
твёрдых, газообразных и сыпучих сред погружным и контактным методом, электрического со-
противления термопреобразователей сопротивления и термо-ЭДС преобразователей термоэлек-
трических.
Описание средства измерений
Принцип действия.
Сигнал с первичного преобразователя (ПП) поступает на предусилитель цифрового
блока индикации (ЦБИ) и далее на аналого-цифровой преобразователь (АЦП), где преобразует-
ся в цифровой код. Полученную информацию обрабатывает микропроцессор и передаёт на
цифровой жидкокристаллический индикатор (ЖКИ). Информация о результатах измерений и
установочных параметрах отображается на дисплее ЦБИ в цифровом и текстовом виде.
Термометры цифровые ТЦ-1200 являются переносными одноканальными микропро-
цессорными приборами, состоящими из ЦИБ и набора ПП, представляющих собой погружные
и поверхностные термопреобразователи сопротивления (ТС) или преобразователи термоэлек-
трические (ТП) в корпусах, выполненных в виде щупов ТЦЩ-1, ТЦЩ-2, ТЦЩ-3, ТЦЩ-4,
ТЦЩ-5, ТЦЩ-6, ТЦЩ-7, ТЦЩ-8 с индивидуальными градуировочными характеристиками. Ра-
бочий диапазон измеряемой температуры каждого щупа определяется установленным в нём
первичным термочувствительным элементом. Термометры цифровые ТЦ-1200 также обеспечи-
вают измерение температуры для ТС и ТП с использованием стандартных по ГОСТ 6651-2009,
ГОСТ 8.585-2001 и индивидуальных статических характеристик преобразования.

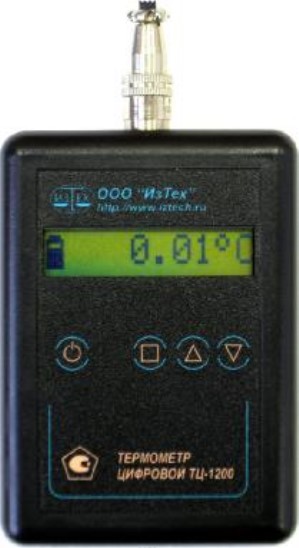

Внешний вид термометров цифровых ТЦ-1200 показан на рисунке 1.
Основные функции, выполняемые термо-
метрами цифровыми ТЦ-1200:
- измерение температуры с использованием
стандартных и индивидуальных статических харак-
теристик преобразования;
- питание ТС;
- компенсацию холодного спая ТП;
- управление и вывод на дисплей информа-
ции об измеряемых, вычисляемых и статусных па-
раметрах;
- калибровку показаний с каждым из ис-
пользуемых ПП;
- автоматическую калибровку при включе-
нии питания;
- автоматическое выключение через 5 ми-
нут;
- определение обрыва во входных цепях.
Управление режимами работы (выбор ПП
температуры, измерений температуры, сопротивле-
ний и напряжений постоянного тока, процедура ка-
либровки) осуществляется с клавиатуры ЦБИ.
Рисунок 1
от 0 до 1100± (0,5+0,001·t)
от 0 до 600± (1,0+0,01·t)
Лист № 2
Всего листов 5
Метрологические и технические характеристики
Метрологические характеристики термометров цифровых ТЦ-1200 с штатными щупа-
ми ТЦЩ приведены в таблице 1.
Таблица 1
Пределы допус-
каемой основной
Диапазонабсолютной по-
Исполнение ПП, назначение, тип ПП, градуировочнаяизмерений грешности изме-
характеристика (НСХ) температуры, рений темпера-
°С туры ТЦ-1200 в
комплекте с
щупом, °С
ТЦЩ-1, для прецизионных измерений температуры
жидких, газообразных и сыпучих сред, ТС, индивиду- от – 80 до + 300 ± (0,02+0,00005·|t|)
альная градуировочная характеристика по 3-м точкам
ТЦЩ-2, для прецизионных измерений температуры
жидких, газообразных и сыпучих сред, ТП, с индивиду-
альной калибровкой градуировочной характеристики по
2-м точкам
ТЦЩ-3, для прецизионных измерений температуры жид-
ких, газообразных и сыпучих сред, ТС, индивидуальная от – 50 до + 500 ± (0,05+0,0005·|t|)
градуировочная характеристика по 3-м точкам
ТЦЩ-4, для прецизионных измерений температуры
жидких, газообразных и сыпучих сред, ТС, индивиду-от – 50 до + 500 ± (0,05+0,0005·|t|)
альная градуировочная характеристика по 3-м точкам
ТЦЩ-5, для прецизионных измерений температуры
жидких, газообразных и сыпучих сред, ТП, индивиду-от 0 до 1000± (0,5+0,003·t)
альная градуировочная характеристика по 2-м точкам
ТЦЩ-6, для измерений температуры металлических по-
верхностей, ТС и ТП, с индивидуальной калибровкой
градуировочной характеристики по 3-м и 2-м точкам со-
ответственно
ТЦЩ-7, для аттестации климатических камер, сушиль-
ных шкафов, печей, автоклавов и другого оборудования,
ТС, НСХ по ГОСТ 6651-2009: 50 П, 100 П, Pt 50, Рt 100, от – 80 до + 200± 0,1
50 М, 100 М, с индивидуальной калибровкой градуиро-
вочной характеристики по 3-м точкам
ТЦЩ-8, для аттестации климатических камер, сушиль-
ных шкафов, печей, автоклавов и другого оборудования,
кабельная ТП, НСХ по ГОСТ Р 8.585-2001, с индивиду-от 0 до 800± (0,5+0,003·t)
альной калибровкой градуировочной характеристики по
2-м точкам
Примечание – t - измеренная температура, °С
Метрологические характеристики ЦБИ термометров цифровых ТЦ-1200 приведены в таблице 2
Таблица 2
ХарактеристикаЗначение
НСХ ТС по ГОСТ 6651-200950 М, 100 М, 50 П, 100 П, Pt 50, Pt 100
Диапазон измерений температуры для ТС, °С В соответствие с ГОСТ 6651-2009
Лист № 3
Всего листов 5
± 0,4
Значение
± (0,01+3·10
-5
·|t|)
E, J, T, K, N, L, R, S, B, А-1, А-2, А-3
В соответствие с ГОСТ Р 8.585-2001
от – 80 до + 80
± (2,0+10
-4
·|U|)
от 10 до 400
± (0,004+3·10
-5
·R)
Продолжение таблицы 2
Характеристика
Пределы допускаемой основной абсолютной по-
грешности измерений температуры относительно
НСХ для ТС, °С
НСХ ТП по ГОСТ Р 8.585-2001
Диапазон измерений температуры для ТП, °С
Пределы допускаемой основной абсолютной по-
грешности измерений температуры относительно
НСХ для ТП, °С
Диапазон измерений постоянного напряжения, мВ
Пределы допускаемой абсолютной погрешности из-
мерений постоянного напряжения, мкВ
Диапазон измерений сопротивления, Ом
Пределы допускаемой абсолютной погрешности из-
мерений сопротивления, Ом
Примечания:
1 t - измеренная температура, °С;
2 R - измеренное сопротивление, Ом;
3 U - измеренное напряжение, мВ.
Рабочие условия эксплуатации:
- температура окружающего воздуха, °Сот 5 до 50
- относительная влажность окружающего воздуха (при 35 °С и бо-80
лее низких температурах), %, не более
- атмосферное давление, кПаот 84 до 106,7
- напряженность магнитного поля, А/м, не более40
- вертикальный градиент электрического поля, В/м, не более130
- напряжение питания постоянного тока, В3 ± 1,5
Предел допускаемой дополнительной погрешности измерений, вызванной изменением
температуры окружающего воздуха от нормальной 20 ± 5 °С до любой в пределах рабочих ус-
ловий применения прибора на каждые 10 °С не более 0,5 предела основной погрешности, при-
веденной в таблице 2.
Технические характеристики термометров цифровых ТЦ-1200 приведены в таблице 3
Таблица 3
ПараметрЗначение
Количество измерительных каналов1
Время установления выходного сигнала ЦБИ (время, в течение которого4
показания прибора входят в зону пределов допускаемой основной по-
грешности), с, не более
Время одного измерения, с2
Разрешающая способность при измерении температуры, °С:
- с ТП0,1
- с ТС0,01
Напряжение питания от источника постоянного тока, В3 ± 1,5
Максимальная потребляемая мощность, Вт, не более0,07
Категория пылевлагозащищенности по ГОСТ 14254-96:
- для ЦБИIP40
- для ТЦЩ-1, ТЦЩ-2, ТЦЩ-3, ТЦЩ-4, ТЦЩ-5, ТЦЩ-7IP65
- для ТЦЩ-6, ТЦЩ-8IP30
Лист № 4
Всего листов 5
2500
8
8
75 × 27 × 105
от 3 до 6
от 6 до 50
от 40 до 6300
от 20 до 30
от 350 до 6500
1,5 ± 0,1
Продолжение таблицы 3
Средняя наработка на отказ, при максимальной температуре рабочего
диапазона ПП, ч, не менее
Средний срок службы, лет, не менее
Среднее время восстановления работоспособного состояния изделия, ч,
не более
Габаритные размеры ЦБИ (Д × Ш × В), мм, не более
Габаритные размеры ПП:
- диаметр монтажной и погружаемой части, мм
- диаметр поверхности соприкосновения (для ТЦЩ-6), мм
- длина монтажной и погружаемой части, мм
- диаметр головки, мм
- общая длина, мм
- длина соединительного кабеля, м
Масса:
- ЦБИ, кг, не более
- ПП, в зависимости от исполнения, кг
0,2
от 0,08 до 0,3
Знак утверждения типа
наносится:
- на титульные листы руководства по эксплуатации ЕМКТ.120.00РЭ типографским способом;
- лицевую панель ЦБИ и бирку, прикрепленную к ПП по технологии производителя.
Примечание
Количество и
номенклатура
первичных пре-
образователей
ТЦЩ определя-
ется договором
поставки
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 4.
Таблица 4
НаименованиеОбозначениеКол-во,
шт
1 Термометр цифровой ТЦ-1200ЕМКТ.120.00.001
1.1 Цифровой измерительный блокЕМКТ.120.10.001
(ЦИБ)
1.2 Первичный преобразователь ТЦЩ-1ЕМКТ.120.01.001
1.3 Первичный преобразователь ТЦЩ-2ЕМКТ.120.02.001
1.4 Первичный преобразователь ТЦЩ-3ЕМКТ.120.03.001
1.5 Первичный преобразователь ТЦЩ-4ЕМКТ.120.04.001
1.6 Первичный преобразователь ТЦЩ-5ЕМКТ.120.05.001
1.7 Первичный преобразователь ТЦЩ-6ЕМКТ.120.06.001
1.8 Первичный преобразователь ТЦЩ-7ЕМКТ.120.07.001
1.9 Первичный преобразователь ТЦЩ-8ЕМКТ.120.08.001
2 Батарея пальчиковая типа «АА» (на- 2
пряжение не менее 3В)
3 Термометр цифровой ТЦ-1200. Руко-ЕМКТ.120.00.00РЭ 1
водство по эксплуатации
4 Свидетельство о поверке1
Поверка
осуществляется по методике поверки, размещенной в разделе 5 руководства по эксплуатации
ЕМКТ.120.00.00РЭ, согласованной ГЦИ СИ ФГУП «ВНИИФТРИ» 25.06.2010 г.
Основные средства поверки:
- термометр сопротивления платиновый, ПГ ± 0,01 °С;
нестабильность
Лист № 5
Всего листов 5
±0,01°С,
прецизионный
МИТ8.10,
-термостатпереливнойпрецизионныйТПП-1-1,
градиент ± 0,02 °С/м;
-измерительтемпературымногоканальный
ПГ ± (0,0035 + 10
-5
×
|t|), °С;
- компаратор напряжений Р3003, КТ 0,0005;
- калибратор температуры КТ-3, ПГ ± (0,2 + 0,001
×
t), °С.
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в ЕМКТ.120.00.00РЭ «Термометр цифровой
ТЦ-1200. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к термометрам
цифровым ТЦ-1200
1 «Термометр цифровой ТЦ-1200. Технические условия» ТУ 4211-120-56835627-09.
2 ГОСТ Р 8.585-2001. «ГСИ. Термопары. Номинальные статические характеристики
преобразования».
3 ГОСТ 6651-2009. «ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний».
4 ГОСТ 8.558-2009. «ГСИ. Государственная поверочная схема для средств измерений
температуры».
Изготовитель
ООО «ИзТех».
ИНН 5044032048
Адрес: 124460, г.Москва, К-460, а/я 56.
Тел. (495) 585-51-43, факс (495) 585-39-38.
E-mail:
, web:
Испытательный центр
Федеральное государственное унитарное предприятие «Всесоюзный научно-исследовательный
институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
141570, Московская обл., Солнечногорский р-он, пос. Менделеево.
Тел. (495) 526-63-63.
E-mail:
, web:
.
Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа
№ 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С.Голубев
М.п. «_____»______________2015г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 8106-81 | Термометры лабораторные пятикомпонентные | Нет данных | Завод термометров, Германия | Нет данных | Перейти |
| 17467-98 | Термометры медные технические | ТМТ-7, ТМТ-8, ТМТ-11, ТМТ-12, ТМТ-15 | ЗАО "Термико", г.Москва | 2 года | Перейти |
| 10957-03 | Преобразователи измерительные цифровые многоканальные | Ш711/1-1, Ш711/2-1 | ЗАО "ПО "Электроточприбор", г.Омск | 1 год | Перейти |
| 21443-05 | Термометры электронные инфракрасные | UT | Фирма "A&D Company Ltd.", Япония | 2 года | Перейти |
| 32222-06 | Термометры цифровые | Elcometer 212, 213 | Фирма "Elcometer Instruments Ltd.", Великобритания | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
