УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «10» февраля 2021 г. № 123
Лист № 1
Регистрационный № 45028-10Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки согласующие БС-16
Назначение средства измерений
Блоки согласующие БС-16 предназначены для измерения параметров вибрации.
Описание средства измерений
Принцип действия блока согласующего БС-16 (далее блок) основан на преобразовании
электрических зарядов от пьезоэлектрических вибропреобразователей типа МВ (далее ВИП),
имеющих коэффициент преобразования от 1 до 25 пКл∙с
2
/м, в выходные сигналы,
пропорциональные измеряемому параметру вибрации в заданном диапазоне частот.
Электрический заряд, генерируемый ВИП под воздействием виброускорения в месте его
установки, поступает через соединитель ДВ на входное устройство канала измерений блока,
который обеспечивает:
- преобразование электрических зарядов от ВИП в выходной сигнал, пропорциональный
измеряемому параметру вибрации;
- формирование заданного диапазона частот и крутизны спада амплитудно-частотной
характеристики вне рабочего диапазона частот.
Выходные сигналы блока поступают через соединитель ВЫХОД и кабельную линию связи
во взаимодействующие с ним устройства.
Конструктивно блок представляет собой металлический корпус, состоящий из основания и
крышки, соединенных между собой винтами.
На корпусе блока установлены соединители ДВ1–ДВ9 для подключения ВИП, соединитель
ВЫХОД для подсоединения кабеля линии связи от взаимодействующих систем и сети питания,
зажим заземления.
Блоки согласующие БС-16 выпускается в исполнениях, отличающихся:
- количеством каналов преобразования входных электрических зарядов в пропорциональные
выходные сигналы;
- измеряемым параметром вибрации: виброускорение, виброскорость, виброперемещение;
- видом значения измеряемого параметра вибрации: амплитудное, среднее квадратическое
(СКЗ), среднее;
-значением коэффициента преобразования пьезоэлектрического вибропреобразователя,
взаимодействующего с блоком;
- видом выходного сигнала;
- диапазоном рабочих частот;
- наличием светового индикатора включения сети питания;
- габаритно-присоединительными размерами корпуса.
Внешний вид блока согласующего БС-16 приведен на рисунке 1.
В целях защиты от проникновения аппаратура пломбируется голографической наклейкой и
пломбировочной мастикой, что указано на рисунке 2.
Лист № 2
Всего листов 6
Метрологические и технические характеристики
Количество каналов преобразования входного электрического заряда в выходной
сигналот 1 до 9
Номинальное значение коэффициента преобразования входного электрического заряда в
выходной сигнал на базовой частоте, Х/пКл А/Q
где:

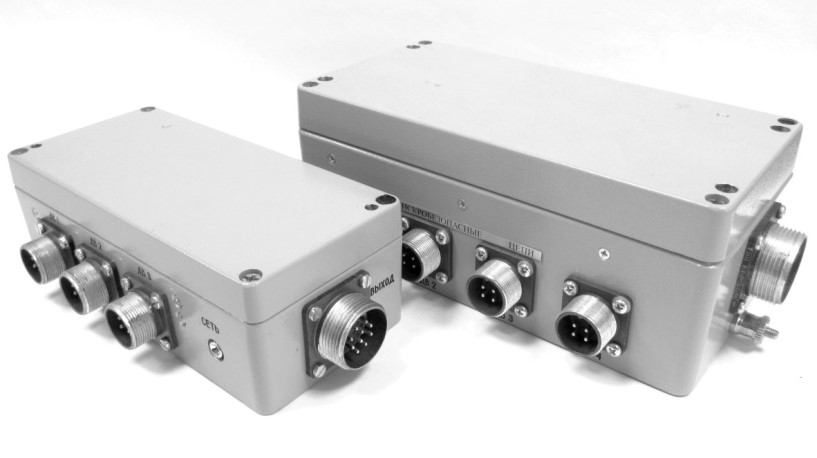

Рисунок 1 – Внешний вид исполнений блока согласующего БС-16

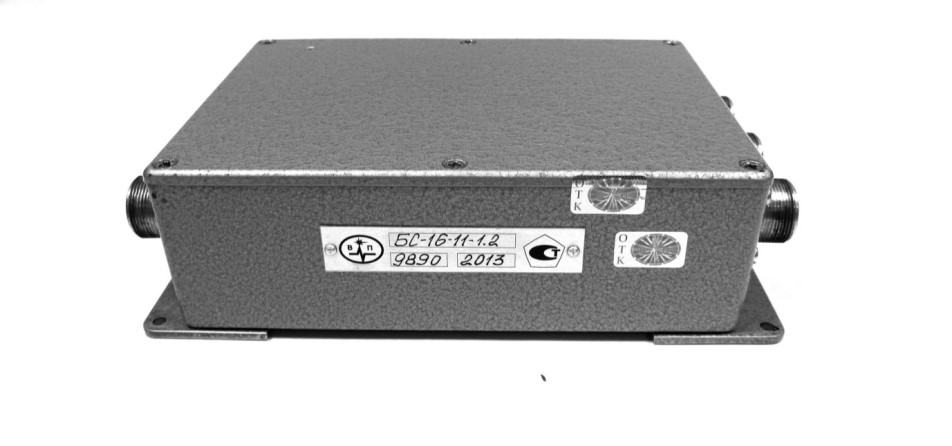

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения мест для
нанесения оттисков клейм и нанесения наклеек
Голографические
наклейки
Лист № 3
Всего листов 6
Х – мА или мВ, в зависимости от вида выходного сигнала;
Q – значение входного электрического заряда на базовой частоте от взаимодействующего
вибропреобразователя, соответствующее диапазону измерений параметра вибрации, пКл;
А – значение выходного сигнала, соответствующее диапазону измерений параметра
вибрации, А=:
5 В – при выходном сигнале по постоянному напряжению;
от 0,02 до 12 В - при выходном сигнале по напряжению переменного тока (амплитудное
значение);
5 мА – при выходном сигнале по постоянному току (0,05-5,0) мА;
16 мА - при выходном сигнале по постоянному току (4-20) мА;
5 мА или 2,5 мА - при выходном сигнале по переменному току (амплитудное значение)
Отклонение действительного значения коэффициента преобразования от номинального
значения на базовой частоте, %±3,0
Пределы нелинейности амплитудной характеристики, %
от Амин до Апр/20, включительно±(0,03+0,001Апр/Аi)∙100
свыше Апр/20 ±3,0
где:
Амин – нижняя граница диапазона измерений параметра вибрации;
Апр – верхняя граница диапазона измерений параметра вибрации;
Аi – текущее значение измеряемого параметра вибрации.
Пределы допускаемой основной относительной погрешности преобразования входного
электрического заряда в выходной сигнал, %
в диапазоне измерений от Аминдо Апр/20,
включительно
(0,04+0,001 Апр/Аi)·100
в диапазоне измерений свыше Апр/20 ±7,0
где:
Амин – нижняя граница диапазона измерений параметра вибрации
Апр – верхняя граница диапазона измерений параметра вибрации
Аi – текущее значение измеряемого параметра вибрации
Диапазоны измерений параметров вибрации:
амплитудного значения виброускорения, м/с
2
от 0,25 до 3000
СКЗ виброускорения, м/с
2
от 0,18 до 2122
амплитудного значения виброскорости, мм/с от 0,15 до 283
СКЗ виброскорости, мм/с от 0,1 до 200
среднего значения виброскорости, мм/с от 0,09 до 180
амплитудного значения виброперемещения, мм от 0,001 до 1,0
Диапазоны частот измеряемых параметров вибрации, Гц
при измерении виброускоренияот 4 до 10000
при измерении виброскорости от 5 до 1000
при измерении виброперемещения от 5 до 300
Относительное затухание амплитудно-частотной характеристики встроенных фильтров за
пределами диапазона частот измеряемых параметров вибрации, дБ/октаву,
не менее20
Диапазоны значений выходных сигналов, пропорциональных измеряемым параметрам
вибрации:
постоянное напряжение (R нагрузки не менее 10 кОм), Вот 0,05 до 5,0
постоянный ток (R нагрузки не более 2 кОм), мА от 0,05 до 5,0
постоянный ток (R нагрузки не более 500 Ом), мА от 4 до 20
переменный ток (R нагрузки не более 2 кОм), мА от 0,05 до 5,0
Лист № 4
Всего листов 6
-
6
переменный ток (R нагрузки не более 2 кОм), уровень постоянного тока
(2,5±0,25) мА, мАот 0,025 до 2,5
напряжение переменного тока (R нагрузки не менее 10 кОм),
амплитудное значение, Вот 0,02 до 12
Пределы допускаемой дополнительной относительной погрешности преобразования
входного электрического заряда в выходной сигнал при изменении температуры
окружающей среды в условиях эксплуатации, %.
5
Пределы допускаемой дополнительной относительной погрешности преобразования
входного электрического заряда в выходной сигнал при изменениивлажности
окружающей среды в условиях эксплуатации, %
5
Сопротивление изоляции обособленных групп электрических цепей блока,
МОм, не менее
в нормальных условиях20
в условиях повышенной температуры 5
в условиях повышенной влажности 1
Электрическая изоляция цепей блока должна выдерживать в
течение одной минуты воздействие испытательного напряжения, В 500
Напряжение питания, В, постоянный ток 12±1,2
24
+12
минус (15±0,75); плюс (15±0,75)
Потребляемая мощность, Вт, не более 10,0
Время готовности к работе после включения электропитания, мин, не более 1
Время непрерывной работы, ч, не менее 7000
Масса блока, кг, не более 1,5
Габаритные размеры блока (длина;ширина;высота), мм, не более 300; 200; 100
Средняя наработка на отказ, ч 100000
Средний срок службы, лет 20
от минус 40 до плюс 60
98
вибрацииоднойчастотыс
Условия эксплуатации
диапазон температур,
С
относительная влажность при температуре 25
С, %, до
Блоквыдерживаетвоздействиесинусоидальной
характеристиками:
амплитуда виброускорения, - 19,6 м/с
2
диапазон частот - от 20 до 30 Гц.
Знак утверждения типа
наносится на заводской знак блока методом металлопластики, на титульные листы
руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Комплект поставки блока указан в таблице 1.
Наименование
Обозначение
ЖЯИУ.411521.001-…
1
Таблица 1
1
2
Количество в
комплекте
3
Блок согласующий БС-16
Лист № 5
Всего листов 6
2
3
Принадлежности (в
зависимости от исполнения
блока)*:
розетка*
розетка*
вилка*
1
Не более 9
Не более 9
1
Паспорт
ЖЯИУ.411521.001-… ПС
1
Руководство по эксплуатации
ЖЯИУ.411521.001-… РЭ
1**
Продолжение таблицы 1
1
Комплект монтажных изделий
для блока*
к соединителю ВЫХОД блока
к соединителю ДВ1…ДВ9
к вибропреобразователю типа
МВ
В зависимости от исполнения
блока
Методика поверкиЖЯИУ.411521.001 МП1**
Примечания:
* наличие в комплекте поставки соединителей и комплекта монтажных изделий (для
крепления блока на объекте), их тип и количество - в зависимости от исполнения блока и по
требованию потребителя.
** при единовременной поставке нескольких блоков возможна поставка руководства по
эксплуатации и методики поверки в соотношении 1:3
Поверка
осуществляется по документу ЖЯИУ.411521.001 МП. «Блоки согласующие БС-16. Методика
поверки», согласованному ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» 16 августа 2010 г.
Основные средства поверки:
мультиметр 34401A, верхние пределы измерений:
- постоянного тока: 100 мА с пределом погрешности ±[0,01 I
изм
+0,004 I
пред
]
- напряжения постоянного тока: 10 В с пределом погрешности ±[0,0015 U
изм
+0,0004 U
пред
]
- напряжения переменного тока: 1 В с пределом погрешности ±[0,04 U
изм
+0,02 U
пред
]
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации ЖЯИУ.411521.001 РЭ. Блоки согласующие БС-16
Нормативные и технические документы, устанавливающие требования к блокам
согласующим БС-16
1. ГОСТ trial-95 Аппаратура общего назначения для определения основных параметров
вибрационных процессов. Общие технические требования.
2. ГОСТ Р 8.800-2012. ГСИ. Государственная поверочная схема для средств измерений
виброперемещения, виброскорости и виброускорения в диапазоне частот от 1·10
-1
до 2·10
4
Гц.
3. МИ 1935-88 ГСИ Государственная поверочная схема для средств измерений электрического
напряжения до 1000 В в диапазоне частот от 1
·
10
-2
до 3
·
10
9
Гц
4. ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема
для средств измерений силы постоянного электрического тока в диапазоне от 1·10
-16
до 30 А
5. Технические условия ЖЯИУ.411521.001 ТУ. Блоки согласующие БС-16.
Лист № 6
Всего листов 6
Изготовитель
Акционерное общество «Вибро-прибор» (АО «Вибро-прибор»)
Адрес: 196128, г. Санкт-Петербург, Варшавская ул., д.5а,
Тел./факс (812) 369-69-90, факс (812) 327-74-02
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Тел. (812) 251 76 01, факс (812) 713 01 14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
