Калибраторы температуры эталонные ЭЛЕМЕР-КТ-500, ГРСИ 45007-10
Номер госреестра:
45007-10
Наименование СИ:
Калибраторы температуры эталонные
Обозначение типа:
ЭЛЕМЕР-КТ-500
Производитель:
ООО НПП "ЭЛЕМЕР", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.11.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 40560
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы температуры эталонные «ЭЛЕМЕР-КТ-500»
Назначение средства измерений
Калибраторы температуры эталонные «ЭЛЕМЕР-КТ-500» (далее по тексту – КТ-500
или калибраторы) предназначены для воспроизведения температур в диапазоне от плюс 50
до плюс 500 °С и реализации реперных точек затвердевания индия, олова и цинка.
Описание средства измерений
Калибраторы температуры эталонные «ЭЛЕМЕР-КТ-500» имеют четыре модифика-
ции – КТ-500/М1, КТ-500/М2, КТ-500/М3 и КТ-500L, отличающиеся функциональными
возможностями.
КТ-500 конструктивно выполнены в виде моноблоков.
Основными функциональными частями КТ-500/М1, КТ-500/М2 и КТ-500L являются
термостатирующие блоки и измерители-регуляторы температуры прецизионные.
Термостатирующие блоки имеют форму цилиндров, выполненных из алюминия, и
защищены сверху и снизу (для КТ-500/М1, КТ-500/М2) и снизу (для КТ-500L) охранными
дисками, выполняющими функцию тепловых экранов. Верхний диск закрыт экраном с от-
верстиями разного диаметра для размещения поверяемых термопреобразователей. В термо-
статирующем блоке КТ-500/М2 предусмотрено центральное отверстие диаметром37 мм
для размещения в нем ампул с металлами для реализации реперных точек затвердевания
индия, олова и цинка или вставки с набором отверстий под поверяемые термопреобразова-
тели и эталонный (образцовый) термометр с целью повышения точности результата изме-
рений. Блок и диски окружены теплоизоляционным материалом и двумя пассивными ме-
таллическими экранами, предназначенными для уменьшения температурных градиентов.
Для улучшения процесса регулирования температуры в нижней части термостатирующего
блока расположен вентилятор для его обдува.
КТ-500/М2 имеет четвертую дополнительную съемную охранную зону, выполненную
в виде цилиндра высотой 120 мм и помещаемую на верхний охранный диск. Основная
функция четвертой зоны – выравнивание температурного поля по высоте при работе с ам-
пулами с металлами для реализации реперных точек.
Измерители-регуляторы температуры являются микропроцессорными приборами с
возможностью перепрограммирования. Они имеют три канала регулирования, каждый со
своим термометром и нагревателем. В качестве термометра в канале регулирования темпе-
ратуры основного блока используется высокостабильный термометр сопротивления из пла-
тины. В каналах регулирования температуры охранных зон используются термоэлек-
трические преобразователи ТХА(К). Температурные режимы: значения температуры в тер-
мостатирующих блоках и уставок, время, в течение которого калибраторы КТ-500/М1, КТ-
500/М2 и КТ-500L находятся в рабочем режиме - отображаются на индикаторном табло.
Основной функциональной частью КТ-500/М3 является излучатель в виде модели аб-
солютно черного тела, представляющий собой специальную вставку с анодированным чер-
ным покрытием и черной матричной поверхностью дна, создающей колодец с коэффициен-
том излучения 0,995. Эталонный термометр помещается в специальное отверстие для кон-
троля задаваемой температуры.

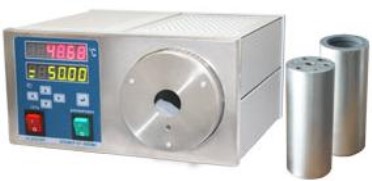

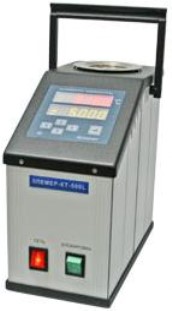

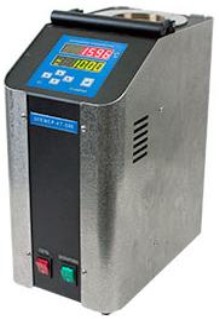

Фотографии общего вида калибраторов температуры эталонных «ЭЛЕМЕР-КТ-500»
представлены на рисунке 1.
лист № 2
всего листов 5
«ЭЛЕМЕР-КТ-500/М1»,
«ЭЛЕМЕР-КТ-500/М2»
«ЭЛЕМЕР-КТ-500/М3»«ЭЛЕМЕР-КТ-500L»
Рис. 1
отсутствует
обеспечения
Программное обеспечение
В КТ-500 предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в измеритель-регулятор технологический
метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружае-
мым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа
соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 – данное
ПО защищено от преднамеренных изменений с помощью специальных программных
средств.
Внешнее ПО предназначено для взаимодействия КТ-500 с компьютером и не оказывает
влияния на метрологические характеристики калибраторов. Внешнее ПО служит для конфи-
гурирования, осуществления пользователем градуировки, калибровки, поверки, получения
данных измерения, расчета расширенной неопределенности калибровки и поверки. ПО также
предусматривает возможность выдачи текстовых сообщений о состоянии КТ-500 и возни-
кающих в процессе их работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
Идентификационные данные (признаки)Значение
Наименование программного обеспечения Программа настройки калибраторов
серии КТ
Идентификационное наименование ПОSetupKTconfig_ver1.26.exe
Номер версии (идентификационный номер) ПО 12
(*)
Цифровой идентификатор программного
не применяется
Алгоритм вычисления цифрового идентификатора
программного обеспечения
Примечание:
(*)
и более поздние версии.
Метрологические и технические характеристики
Диапазон воспроизводимых температур, °С, для:
- КТ-500/М1, КТ-500/М2, КТ-500Lот плюс 50 до плюс 500;
- КТ-500/М3от плюс 50 до плюс 450
Пределы допускаемой основной абсолютной погрешности воспроизведения темпера-
тур, °C, для:
t
t
- КТ-500/М1, КТ-500L с индексом заказа А: ±(0,04+0,03
´
100
);
- КТ-500/М1, КТ-500L с индексом заказа В: ±(0,05+0,06
´
100
);
лист № 3
всего листов 5
t
- КТ-500/М2 ±(0,05 + 0,1
´
100
),
где t – значение воспроизводимой температуры;
t
- КТ-500/М3±(0,2+0,33
´
100
)
t
Нестабильность поддержания температуры за 30 мин, °С ±(0,02
´
100
)
Пределы допускаемой основной абсолютной погрешности передачи размера единицы
температуры, °С, от КТ-500/М2 при помощи внешнего эталонного термометра поверяемому для:
t
+
22
длина
- КТ-500/М2 в центральной вставке±(0,02 + 0,008
´
100
)
Пределы допускаемой основной абсолютной погрешности воспроизведения температу-
ры в ампулах реперных точек, °C:
- индия±0,002;
- олова±0,003;
- цинка ±0,01
Максимальная скорость нагрева, °С/мин: 16
Максимальная скорость охлаждения, °С/мин, при:
- 100 °С1;
- 400 °С 5 Максимальное
время установления рабочего режима, мин, не более 80 Напряжение
питающей сети, В: (220
-
33
); частота питающей сети,
Гц: (50±1) Мощность, потребляемая КТ-500 от
сети переменного тока при номинальном напряже-
нии сети не более, кВт:
- в режиме нагрева2,5;
- в рабочем режиме 1,0 Габаритные
размеры и масса КТ-500 не более значений, указанных в таблице 2. Габарит-
ные размеры каналов в термостатирующем блоке не более значений, указанных в таблице 3.
Таблица 2 – Габаритные размеры и масса калибраторов
Шифр
Габаритные размеры, мм, не более
Масса, кг,
модификации
(глубина)
ширинавысота не более
«ЭЛЕМЕР-КТ-500/М1»31718338018
«ЭЛЕМЕР-КТ-500/М2»31718338018
«ЭЛЕМЕР-КТ-500L»294167282 8,5
«ЭЛЕМЕР-КТ-500/М3»280300180 9
диаметр для
Количество каналов в
Таблица 3 – Габаритные размеры каналов в термостатирующем блоке
Габаритные размеры каналов в
термостатирующем блоке, мм, не более
термостатирующем блоке для
Глубин
а
КТ-500/М1КТ-500/М2КТ-500L КТ-500/М1, КТ-500/М2КТ-500L
4,5 4,5 4,5 2 1
5,5 5,5 5,5 1 1
190 6,5 6,5 6,5 3 2
8,5 8,5 8,5 2 1
10,510,510,531
245
(*)
-37
(*)
-
1
(*)
-
Примечания:
1 - Количество и диаметр каналов в термостатирующем блоке уточняются при заказе.
2
(*)
- Отверстие для размещения ампул реперных точек затвердевания индия, олова и
цинка или вставки с набором каналов
лист № 4
всего листов 5
Габаритные размеры полости излучателя в виде модели АЧТ для КТ-500/М3, мм, не
более:
- длина (глубина) 105;
- диаметр 30 или 20
в зависимости от применяемых диафрагм
Средняя наработка на отказ, ч, не менее: 10000
Средний срок службы, лет, не менее: 5.
Знак утверждения типа
наносится напереднююпанельКТ-500термотрансфернымспособом,напаспорт
НКГЖ.408749.001ПС - типографским способом.
№
п/п
Индекс
заказа
1
5
Комплектность средства измерений
Комплектность КТ-500 приведена в таблице 4.
Таблица 4 – Комплектность
НаименованиеОбозначение
Кол-воПримечание
2
3
4
6
7
8
9
Калибраторы температуры
эталонные
«ЭЛЕМЕР-КТ-500/М1»НКГЖ.408749.001А1 шт.
«ЭЛЕМЕР-КТ-500L» НКГЖ.408749.001-02 В 1 шт.
«ЭЛЕМЕР-КТ-500/М2»НКГЖ.408749.001-01-1 шт.
«ЭЛЕМЕР-КТ-500/М3»НКГЖ.408749.001-03-1 шт.
Вставка с набором каналов -1 шт.
Крышка вставки -1 шт.
Съемная охранная зона -1 шт.
Ампулы реперных точек:
- индия НКГЖ.405171.002 - 1 шт.
- олова НКГЖ.405172.002 - 1 шт.
- цинка НКГЖ.405173.002
- 1 шт.
Сетевой кабель-1 шт.
Интерфейсный кабель-1 шт.
Программное обеспечение- 1 компл.
Паспорт НКГЖ.408749.001ПС-1 экз.
Модификация,
индекс заказа,
количество и
диаметр от-
верстий в
термостати-
рующем бло-
ке, охранная
зона и ампулы
реперных то-
чек в соответ-
ствии с зака-
зом
Поверка
осуществляетсявсоответствиисразделом«Методикаповерки»паспорта
НКГЖ.408749.001ПС, согласованным ГЦИ СИ ФГУП «ВНИИФТРИ» 09.08.2010 г.
Основные средства поверки:
- термометр сопротивления платиновый ПТС-10М 1-го или 2-го разряда;
- система поверки термопреобразователей автоматизированная АСПТ (диапазон измерений:
0÷30 мА, ПГ:
±
(10
-4
×
I + 1) мкА).
Сведения о методиках (методах) измерений содержатся в паспорте НКГЖ.408749.001ПС.
Нормативные и технические документы, устанавливающие требования к калибрато-
рам температуры эталонным «ЭЛЕМЕР-КТ-500»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия.
ГОСТ 6651-2009 ГСИ Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ Преобразователи термоэлектрические. Номинальные статические
характеристики преобразования.
лист № 5
всего листов 5
ТУ 4381-030-13282997-2010 Калибраторы температуры эталонные «ЭЛЕМЕР-КТ-500». Тех-
нические условия.
ГОСТ 8.558-2009 ГСИ Государственная поверочная схема для средств измерений температуры.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
ИНН 5044003551
Тел.: (495) 925-51-47, факс: (499) 710-00-01
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г.п. Менделеево
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений
в целях утверждения типа № 30002-13 от 07.10.2013 г.
С.С. Голубев
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.«____ » ___________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 71866-18 | Датчики температуры | TOPAZ DT RS485 | ООО "ПиЭлСи Технолоджи", г.Москва | 5 лет | Перейти |
| 57483-14 | Калибраторы температуры | RTC-159 | Фирма "Ametek Denmark A/S", Дания | 2 года | Перейти |
| 60505-15 | Система контроля температуры зерна К-ТЕРМО ОАО "Зимхлебопродукт" (производственный участок №2) | Нет данных | ОАО "Зимхлебопродукт", пос.Зимовники | 2 года | Перейти |
| 55539-13 | Измерители-сигнализаторы температуры | Thermophant T | Фирма "Endress+Hauser Wetzer GmbH + Co. KG", Германия | 2 года | Перейти |
| 28898-05 | Калибраторы давления цифровые | IPI | Фирма "Ametek Denmark A/S", Дания | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
