Номер госреестра:
44988-10
Наименование СИ:
Приборы измерительные
Обозначение типа:
П-321М
Производитель:
ОАО "Томский завод измерительной аппаратуры", г.Томск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.08.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 40554
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы измерительные П-321М
Назначение средства измерений
Приборы измерительные П-321М предназначены для радиотехнических измерений
параметров каналов тональной частоты, предгрупповых трактов и линий связи.
Описание средства измерений
Принцип действия приборов измерительных П-321М (далее приборы) основан на
генерации и измерении аналогового измерительного сигнала.
Функционально прибор состоит из измерительного генератора (ИГ) и измерителя
уровня (ИУ) аналогового измерительного сигнала, размещенных в одном типовом корпусе
настольного малогабаритного исполнения. Измерительный генератор и измеритель уровня
работают совместно при калибровке ИУ и установке или контроле выходного уровня
аналогового измерительного сигнала ИГ по ИУ, в остальных режимах могут работать
независимо друг от друга.
Измерительный генератор является источником синусоидальныхколебаний с
фиксированной установкой частоты аналогового измерительного сигнала переключателем.
Измеритель уровня представляет собой широкополосный вольтметр, предназначенный для
измерений уровней аналоговых измерительных сигналов по шкале отсчетного устройства с
учетом установленного значения предела измерений. Измеритель уровня выполняет измерения
эффективногозначенияаналоговогоизмерительногосигнала.Дляизмеренийпсо-
фометрических шумов в канале тональной частоты имеется встроенный полосовой фильтр.
Приборы выполняют измерение:
– остаточного затухания (усиления) сигналов;
– амплитудно-частотных характеристик;
– рабочего затухания сигналов в линиях связи;
– уровня сигнала относительно нулевого уровня;
– интегральных уровней шумов в канале тональной частоты.

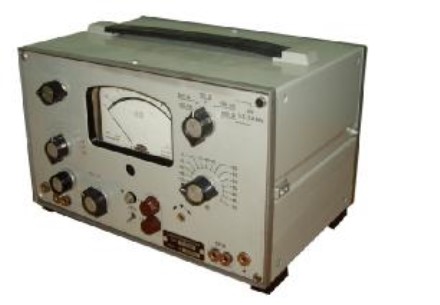

Общий вид приборов представлен на рисунке 1.
Рисунок 1 – Общий вид и места пломбирования прибора
Пломбирование приборов осуществляется в соответствии с рисунками 1 и 2
посредством нанесения оттиска клейма предприятия-изготовителя на мастике в чашечках.
Оттиск клейма
отдела ОТК
предприятия-
изготовителя
Клеймо
«знак поверки»
Лист № 2
Всего листов 6
Рисунок 2 – Места пломбирования прибора
Метрологические и технические характеристики
Измерительный генератор обеспечивает получение синусоидального сигнала в
диапазоне частот от 0,3 до 101,0 кГц с фиксированной установкой частоты в соответствии с
таблицей 1.
Пределы допускаемой основной абсолютной погрешности установки частоты
выходного сигнала ИГ ± 0,001·f, где f – номинальная частота, Гц, в соответствии с таблицей 1.
Пределы допускаемой дополнительной абсолютной погрешности установки частоты
выходного сигнала ИГ, Гц, при отклонении значений внешних факторов от нормальных
условий эксплуатации:
– ± 0,001·f при изменении температуры окружающего воздуха на 10 °С;
– ± 0,004·f при повышенной влажности в рабочих условиях эксплуатации;
– ± 0,004·f при воздействии инея и росы;
– ± 0,001·f при предельных значениях напряжения источников питания.
Нестабильность частоты выходного сигнала ИГ, Гц, при нормальных условиях не
превышает:
– ± 1·10
-4
·f за любые 15 мин работы прибора;
– ± 1·10
-3
·f за любые 3 ч работы прибора.
Выходной сигнал ИГ симметричный, выходное сопротивление (600±60) Ом и
(150±15) Ом.
Затухание асимметрии выхода ИГ не менее:
– 50 дБ на частоте 0,8 кГц;
Таблица 1 – Значения номинальной частоты сигнала ИГ
Положение
переключателя, кГц
0,3 0,4 0,6 0,8 1,21,41,62,02,42,73,03,45,08,0
Номинальная
частота, f, Гц
300 400 600 800 1200 1400 1600 2000 2400 2697 3000 3404 5000 8000
Продолжение таблицы 1
12,314,0
16,018,020,022,023,4
32,062,0101,0
Положение
переключателя, кГц
Номинальная
частота, f, Гц
12306 14118
16000 18113 20000 22326 23400
32000 61930 101050
Примечание – При значениях частоты 62 и 101 кГц выходные параметры ИГ нормируются
только при выходном сопротивлении 150 Ом
Оттиск клейма
отдела ОТК
предприятия-
изготовителя
Лист № 3
Всего листов 6
– 40 дБ на частоте в диапазоне от 0,3 до 32,0 кГц;
– 26 дБ на частотах 62 и 101 кГц.
Диапазон установки выходного уровня сигнала ИГ:
– от плюс 18 до минус 45 дБ при выходном сопротивлении 600 Ом;
– от плюс 5 до минус 45 дБ при выходном сопротивлении 150 Ом.
Примечание – Нулевому уровню при выходном сопротивлении 600 Ом соответствует
напряжение 0,775 В, при выходном сопротивлении 150 Ом – напряжение 0,387 В.
Пределы допускаемой абсолютной погрешности ослабления выходного уровня сигнала
ИГ на частоте 0,8 кГц:
– ± 0,3 дБ для ступеней от плюс 15 до минус 40 дБ;
– ± 0,6 дБ для ступеней плюс 18 и минус 45 дБ.
Регулировка выходного уровня сигнала ИГ:
а) ступенчатая:
– через 3 дБ в диапазоне выходного уровня сигнала от 18 до 15 дБ;
– через 5 дБ в диапазоне выходного уровня сигнала от плюс 15 до минус 45 дБ при
выходном сопротивлении 600 Ом;
– через 5 дБ диапазоне выходного уровня сигнала от плюс 5 до минус 45 дБ - при
выходном сопротивлении 150 Ом;
б) плавная в сторону уменьшения не менее 6 дБ по отношению к установленному
фиксированному значению выходного уровня ИГ.
Пределы допускаемой основной абсолютной погрешности установки выходного уровня
сигнала ИГ 0 дБ на частоте 800 Гц не превышают ±0,3 дБ при выходном сопротивлении 150 и
600 Ом.
Пределы допускаемой дополнительной абсолютной погрешности установки выходного
уровня сигнала ИГ 0 дБ на частоте 800 Гц при отклонении значений внешних факторов от
нормальных условий эксплуатации:
– ± 0,15 дБ при изменении температуры окружающего воздуха на 10 °С;
– ± 0,3 дБ при повышенной влажности в рабочих условиях;
– ± 0,6 дБ при воздействии инея и росы;
– ± 0,1 дБ при предельных значениях напряжения источников питания.
Неравномерность частотной характеристики выходного уровня сигнала ИГ не
превышает:
– ± 0,4 дБ в диапазоне частот от 0,3 до 5,0 кГц по отношению к выходному уровню
сигнала ИГ на частоте 0,8 кГц, в диапазоне частот от 5 до 32 кГц по отношению к выходному
уровню сигнала ИГ на частоте 18 кГц;
– ± 0,8 дБ на частотах 32, 62, 101 кГц при выходном сопротивлении 150 Ом по
отношению к выходному уровню сигнала ИГ на частоте 62 кГц.
Нестабильность выходного уровня сигнала ИГ 0 дБ на номинальной нагрузке за любые
3 ч работы не превышает ±0,6 дБ.
Коэффициент гармоник выходного уровня ИГ не превышает:
– 1,4 % в диапазоне частот выходного сигнала от 0,8 до 32,0 кГц при выходном уровне
сигнала 0 дБ;
– 4,0 % в диапазоне частот от выходного сигнала от 0,3 до 32,0 кГц при выходном
уровне сигнала 15 дБ;
– 5,0 % на частотах выходного сигнала 62 и 101 кГц при выходном уровне сигнала 0 дБ.
Измеритель уровня.
Диапазон частот измеряемых уровней сигнала ИУ от 0,2 до 150,0 кГц.
Неравномерность частотной характеристики ИУ при измерении уровня сигнала 0 дБ не
превышает:
– ± 0,5 дБ в диапазоне частот свыше 0,3 до 5,0 кГц;
– ± 0,6 дБ в диапазоне частот свыше 5 до 32 кГц;
Лист № 4
Всего листов 6
– ± 0,8 дБ в диапазонах частот от 0,2 до 0,3 кГц и свыше 32 до 120 кГц;
– ± 1,5 дБ в диапазоне частот свыше 120 до 150 кГц.
ИУ обеспечивает измерение уровня сигнала в диапазоне от плюс 20 до минус 60 дБ с
учетом шкалы отсчетного устройства. Переключение пределов измерений уровня сигнала
осуществляется ступенями через 5 дБ. Шкала отсчетного устройства от плюс 1 до минус 10 дБ.
Пределыдопускаемойосновнойабсолютнойпогрешностиизмеренийуровня
сигнала ИУ:
а) ± (0,3 – k·А
х
) дБ на пределе 0 дБ при частоте сигнала 0,8 кГц;
б) ± (0,5 – k·А
х
) дБ на любом пределе при частоте сигнала 0,8 кГц, где А
х
– значение на
шкале отсчетного устройства прибора; k = 0,04 для значений на шкале от 0 до минус 5 дБ и
k = 0,08 для значений на шкале от минус 5 до минус 10 дБ.
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня
сигнала ИУ при отклонении значений внешних факторов от нормальных условий эксплуатации:
– ± 0,15 дБ при изменении температуры окружающего воздуха на 10 °С;
– ± 0,3 дБ при повышенной влажности в рабочих условиях;
– ± 0,6 дБ при воздействии инея и росы;
– ± 0,2 дБ при предельных значениях напряжения источников питания.
Входной сигнал ИУ симметричный относительно «земли».
Входные сопротивления:
– (600±30) Ом, (150,0±7,5) Ом в диапазоне частот от 0,2 до 120,0 кГц;
– не менее 20 кОм в диапазоне частот от 0,2 до 5,0 кГц включительно;
– не менее 10 кОм в диапазоне частот свыше 5 до 32 кГц включительно;
– не менее 6 кОм в диапазоне частот свыше 32 до 120 кГц включительно.
Затухание асимметрии входного сигнала ИУ не менее:
– 50 дБ в диапазоне частот от 0,2 до 5,0 кГц включительно;
– 40 дБ в диапазоне частот свыше 5 до 32 кГц включительно;
– 26 дБ в диапазоне частот свыше 32 до 120 кГц включительно.
Частотная характеристика ИУ в режиме измерений с полосовым фильтром
ПФ 0,3...3,4 kHz приведена в таблицах 2 и 3.
Частота, кГц
Таблица 2 – Затухание к уровню сигнала на частоте 0,8 кГц
0,050,10
0,140,20
0,250,300,80
Затухание, дБ, к уровню
сигнала на частоте 0,8 кГц
≥ 11,0≥ 5,0
≥ 2,6≥ 1,6
≥ 1,0≤ 1,20
1,003,00
3,404,00
4,3012,00
Продолжение таблицы 2
Частота, кГц
Затухание, дБ, к уровню
сигнала на частоте 0,8 кГц
≤ 0,9≤ 0,9
≤ 1,7≥ 22,0
≥ 36,0≥ 36,0
Пределы допускаемой абсолютной погрешности измерений уровня шума в режиме с
полосовым фильтром ПФ 0,3...3,4 кГц не превышают ±1,5 дБ.
Уровень собственных шумов ИУ не превышает 1/3 неоцифрованной части шкалы.
Детектирование измеряемого сигнала квадратичное при пикфакторе не более 3.
Питание приборов осуществляется:
– от сети переменного тока напряжением от 187 до 242 В, частотой от 48 до 52 Гц;
– от источника постоянного тока напряжением от 22 до 30 В.
Потребляемый ток не превышает:
– 0,15 А от сети переменного тока;
Лист № 5
Всего листов 6
– 1,4 А от источника постоянного тока.
Рабочие условия эксплуатации приборов:
– температура окружающего воздуха в диапазоне от минус 30 до плюс 50 °С;
– верхнее значение относительной влажности при 35 °С не более 98 %;
– атмосферное давление в диапазоне от 84 до 106,7 кПа.
Предельные условия транспортирования приборов:
– температура окружающего воздуха в диапазоне от минус 50 до плюс 65 °С;
– верхнее значение относительной влажности при 35 °С не более 95 %;
– атмосферное давление в диапазоне 22,6 до 106,7 кПа.
Приборыпоустойчивостикклиматическимимеханическимвоздействиям
соответствуют 5 группе по ГОСТ 22261.
Габаритные размеры приборов с закрытой крышкой (высота×глубина×ширина) не
более: 205×255×320 мм.
Масса приборов не более 13 кг.
Средняя наработка на отказ не менее 7500 ч.
Средний срок службы не менее 15 лет.
Знак утверждения типа
наносится на шильдик лицевой панели приборов фотохимическим способом, на титульный лист
руководства по эксплуатации и формуляра типографским способом.
Комплектность средства измерений
Комплектность поставки приборов соответствует таблице 3.
Обозначение
Количество, шт.
2г2.135.042
2г2.135.042 ЗИ
1
1
Таблица 3 – Комплектность приборов
Наименование
1 Прибор измерительный П-321М
2 Запасные части, инструмент и принадлежности
3 Комплект эксплуатационных документов*:
- руководство по эксплуатации;
- формуляр
2г2.135.042 РЭ;
2г2.135.042 ФО
1
1
Примечание – * в том числе схемы и чертежи в одном экземпляре
Поверка
осуществляется по документу 2г2.135.042 РЭ, Раздел «Поверка», согласованному ГЦИ СИ ФГУ
«Томский ЦСМ» в августе 2010 г.
Основные средства, применяемые при поверке приборов:
– вольтметр переменного тока компенсационный В3-49: диапазон частот от 20 Гц до
10 МГц, диапазон измеряемых напряжений от 10 мВ до 100 В; погрешность измерений
напряжения не более ± (0,2+0,08/U) %, где U – показание вольтметра, В;
– генератор сигналов низкочастотный Г3-109: диапазон частот от 20 Гц до 200 кГц,
выходной уровень на нагрузку 600 Ом не менее 20 дБ, выходное напряжение до 150 В;
основная погрешность установки частоты ± (2+50/f
н
), где f
н
– номинальное значение
частоты, Гц;
– частотомер электронно-счетный Ч3-54: диапазон измерений частот от 0,2 Гц до
300 МГц; погрешность измерений частоты ± 1,5·10
-7
Гц;
– измеритель нелинейных искажений автоматический С6-11: диапазон частот от
20,0 Гц до 199,9 кГц; пределы измерений коэффициента гармоник от 0,3 до 30,0 % в диапазоне
частот от 20,0 Гц до 199,9 Гц и свыше 19,9 кГц до 199,9 кГц, от 0,1 до 30,0 % в диапазоне частот
свыше199,9 Гцдо199,9 кГц;погрешностьизмеренийкоэффициентагармоник:
Лист № 6
Всего листов 6
± (0,05·К
гп
+0,06) % в диапазоне частот от 20,0 Гц до 199,9 Гц, ± (0,05·К
гп
+0,02) % в диапазоне
частот свыше 199,9 Гц до 19,9 кГц; ± (0,1·К
гп
+0,06) % в диапазоне частот свыше 19,9 кГц до
199,9 кГц, где К
гп
– конечное значение шкалы, на которой проводят измерение, %;
– прибор для поверки аттенюаторов Д1-13А: диапазон частот от 0 до 30 МГц,
динамический диапазон ослаблений от 0 до 110 дБ через 10 дБ; погрешность ослабления
± (0,004 – 0,024) дБ, максимальное допустимое напряжение на входе 3 В.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Прибор измерительный П-321М. Руководство по
эксплуатации. 2г2.135.042 РЭ».
Нормативные и технические документы, устанавливающие требования к приборам
измерительным П-321М
1. ГОСТ 22261-94Средства измеренийэлектрическихи магнитныхвеличин.Общие
технические условия.
2. Прибор измерительный П-321М. Технические условия. 2г2.135.042 ТУ.
Изготовитель
Открытое акционерное общество «Томский завод измерительной аппаратуры» (ОАО «ТЗИА»),
г. Томск.
Юридический адрес: Россия, 634009, г. Томск, ул. Войкова, 51.
ИНН: 7017004006.
Тел: (3822) 40-57-35, 40-25-47, 40-24-45, 40-83-50, факс: (3822) 40-24-76.
E-mail: tzia
. Сайт:
.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»).
Юридический адрес: Россия, 634012, Томская обл., г. Томск, ул. Косарева, д.17-а.
Тел. (3822) 55-44-86, факс (3822) 56-19-61, голосовой портал (3822) 70-02-72.
Е-mail:
Сайт:
http://томскцсм.рф.
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в
целях утверждения типа № 30113-13 от 03.06.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___»___________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 1437-61 | Генераторы измерительные инфранизких частот | Г3-16 (ГНЧ-1) | П/я 299, г.С.-Петербург | Нет данных | Перейти |
| 2419-69 | Приборы для настройки амплитудно-частотных характеристик | X1-20 | П/я А-1844, Украина, г.Львов | Нет данных | Перейти |
| 19657-05 | Преобразователи измерительные | ЭП 2719 | ФГУП ФНПЦ "ПО "Старт" им.М.В.Проценко", г.Заречный | 1 год | Перейти |
| 3590-73 | Приборы газового анализа на кислород | ПГА-КМ | НПО "Аналитприбор", Украина, г.Киев | Нет данных | Перейти |
| 57571-14 | Преобразователи измерительные | U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, U2004A | Фирма "Agilent Technologies", Малайзия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
