Измерители дымности отработавших газов МЕТА-01МП, ГРСИ 44977-10
Номер госреестра:
44977-10
Наименование СИ:
Измерители дымности отработавших газов
Обозначение типа:
МЕТА-01МП
Производитель:
ООО НПФ "МЕТА", г.Жигулевск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.02.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 40538
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители дымности отработавших газов МЕТА-01МП
Назначение средства измерений
Измерители дымности отработавших газов МЕТА–01МП (далее - измерители) предна-
значены для экспрессного измерения дымности отработавших газов автомобилей, оснащенных
двигателями с воспламенением от сжатия, тракторов, а также других транспортных средств и
стационарных установок с дизельными двигателями, тепловозов, морских и речных судов, а
также сельскохозяйственных машин на соответствие ГОСТ Р 52160-2003, ГОСТ 17.2.2.02-98,
ГОСТ Р 50953-2008.
Описание средства измерений
Принцип действия измерителей основан на оптико-физическом взаимодействии непро-
зрачных частиц отработавших газов с оптическим излучением и измерении величины поглоще-
ния в спектральном диапазоне 430 – 680 нм с максимумом длины волны (560
±
10) нм и ото-
бражении измеренных значений в единицах коэффициента поглощения света K [м
-1
] и коэффи-
циента ослабления света N [ % ] на буквенно-цифровом табло.
Конструктивно измерители выполнены в виде блока с автономным питанием и вынос-
ного оптического датчика, снабженного пробозаборной системой.
Измерители автоматически выполняют измерение дымности в соответствии с методи-
кой испытаний дизелей:
- регистрацию и хранение пиковых значений дымности, вычисление среднего значения,
а также измерение и хранение данных в режиме свободного ускорения двигателя;
- регистрацию текущего значения дымности дизеля при испытании на установившихся
скоростных режимах работы дизеля в диапазоне от номинальной частоты вращения
коленчатого вала до частоты вращения, соответствующей режиму максимального крутящего
момента с автоматическим выбором максимального значения.
В измерителях предусмотрено:
- вывод результатов измерений дымности в выбранном режиме в виде протокола на
печатающее устройство или в базу данных компьютера при работе в составе линии
технического контроля;
- сохранение в энергонезависимой памяти данных до 40 результатов одиночных
измерений дымности автомобилей и сельскохозяйственной техники, а также до 14 результатов
измерений дымности тепловозов с возможностью их вывода в виде протокола на печатающее
устройство или в базу данных компьютера. Данные сохраняются не менее пяти суток при
отключенном питании приборного блока.
Измерители выпускаются в трех модификациях, отличающихся конструкцией оптиче-
ских датчиков:
- МЕТА-01МП 0.1 - портативный прибор для оперативного контроля с оптическим дат-
чиком с фотометрической базой 0,1м (с автоматическим пересчетом показаний к эквивалентной
базе 0,43м) с телескопической штангой и принудительной воздушной защитой оптических эле-
ментов от загрязнения.
- МЕТА-01МП 0.2 - портативный прибор для оперативного контроля с оптическим дат-
чиком с фотометрической базой 0,2 м (с автоматическим пересчетом показаний к эквивалент-
ной базе 0,43м) с телескопической штангой.
- МЕТА-01МП 0.43 - стендовый прибор с оптическим датчиком с фотометрической ба-
зой 0,43 м.
Лист № 2
Всего листов 7
Рисунок 1а - Внешний вид измерителей дымности отработавших газов МЕТА-01МП,
модификации МЕТА-01МП 0.1 и МЕТА-01МП 0.2

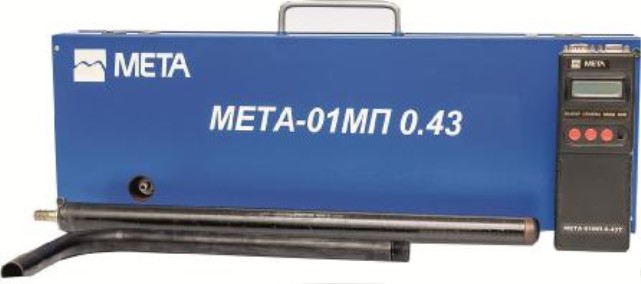

Рисунок 1б - Внешний вид измерителей дымности отработавших газов МЕТА–01МП,
модификации МЕТА-01МП 0.43

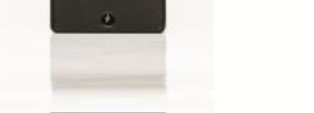

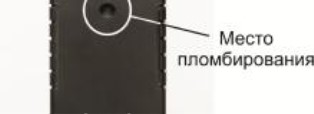

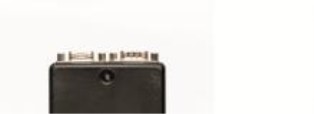

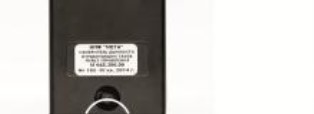

Рисунок 2 – Измерители дымности отработавших газов МЕТА–01МП (вид сзади), обозначение
мест пломбирования и маркировки.
Лист № 3
Всего листов 7
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей является встроенным и реализова-
но в контроллере. Контроллер размещен в приборном блоке. ПО не может быть модифицирова-
но или загружено через какой-либо другой интерфейс после пломбирования. Схема пломбиро-
вания – на рисунке 2.
Дополнительно используется аппаратно-программная защита памяти программ и дан-
ных, реализуемая производителем микроконтроллеров, применяемых в измерителях. Защита
ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует
среднему уровню согласно Р 50.2.077–2014.
Таблица 1а. Идентификационные данные программного обеспечения для измерителей
дымности отработавших газов МЕТА–01МП 0.1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО МЕТА-01МП 0.1
Номер версии (идентификационный номер) ПО S1_105
Цифровой идентификатор ПО -
Другие идентификационные данные (если имеются)-
Таблица 1б. Идентификационные данные программного обеспечения для измерителей
дымности отработавших газов МЕТА–01МП 0.2
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО МЕТА-01МП 0.2
Номер версии (идентификационный номер) ПО S1_205
Цифровой идентификатор ПО -
Другие идентификационные данные (если имеются)-
Таблица 1в. Идентификационные данные программного обеспечения для измерителей
дымности отработавших газов МЕТА–01МП 0.43
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО МЕТА-01МП 0.1
Номер версии (идентификационный номер) ПО Пульт 9_021
МКД 10.02
Цифровой идентификатор ПО-
Другие идентификационные данные (если имеются)-
Наименование характеристик
Значения характеристик
Метрологические и технические характеристики
Таблица 2
Диапазон измерения дымности:
- в единицах коэффициента поглощения света К , не менее, м
-1
- в единицах коэффициента ослабления света N, %
Пределы допускаемой абсолютной погрешности, м
-1
, не более
при коэффициенте поглощения 1,6 - 1,8 м
-1
0 – ∞
0,0 – 100,0
±
0,05
Номинальная цена единицы наименьшего разряда:
- коэффициента поглощения, м
-1
- коэффициента ослабления , %
0,01
0,1
Лист № 4
Всего листов 7
Наименование характеристик
Значения характеристик
3
0,1
0,2
0,43
5
15
0,4
10
0,6
0,9
1,0
0,4
220×75×40
670×350×210
35×510
35×520
2385×445×45
220×75×40
5000
8
Фотометрическая база для модификаций прибора, м:
- МЕТА-01МП 0.1
- МЕТА-01МП 0.2
- МЕТА-01МП 0.43
Потребляемая мощность от источника питания, Вт, не более:
- МЕТА-01МП 0.1, МЕТА-01МП 0.2
- МЕТА-01МП 0.43
Масса основных составных частей, кг, не более:
- приборный блок МЕТА-01МП 0.1, МЕТА-01МП 0,2
- модуль контроля дымности МЕТА-01МП 0.43
- оптический датчик МЕТА-01МП 0.1
- оптический датчик МЕТА-01МП 0.2
- пробозаборное устройство МЕТА-01МП 0.43
- пульт управления МЕТА-01МП 0.43
Габаритные размеры основных составных частей, мм, не более:
- приборный блок МЕТА-01МП 0.1, МЕТА-01МП 0.2
- модуль контроля дымности МЕТА-01МП 0.43
- оптический датчик МЕТА-01МП 0.1
- оптический датчик МЕТА-01МП 0.2
- пробозаборное устройство МЕТА-01МП 0.43
- пульт управления МЕТА-01МП 0.43
Средняя наработка на отказ, ч, не более
Средний срок службы, лет, не менее
Среднее время восстановления работоспособного состояния, ч, не
менее
Условия эксплуатации:
Диапазон рабочих температур, °С:
-для приборного блока
-для оптического датчика
Относительная влажность воздуха, %, не более
минус 20 - 50
минус 35 - 60
80
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на зад-
нюю панель измерителя.
Лист № 5
Всего листов 7
Приборный блок
Зарядное устройство
Комплектность средства измерений
Таблица 3
Кол. в модифи-
кации, шт.
МЕТА-01МП 0.1
МЕТА-01МП 0.2
МЕТА-01МП 0.43
Наименование
Обозначение
Примечание
Модуль контроля дымности
Оптический датчик
Кабель связи
Рассекатель
Трубка
Пробозаборное устройство
Контрольный светофильтр
1--
- 1-
--1
1--
- 1-
--1
1--
-1-Пробозаборник
11-
--1
1 11
--1
1 1-
--1
1 1-
--1
--1
Пульт управления
Футляр
Ящик укладочный
Паспорт
11-
Руководство по эксплуатации
Методика поверки
М 006.200.00-03
М 006.200.00-06
М 045.100.00
М 106.000.00
М 106.000.00-02
М 045.600.00
М 004.06.01.00.00
М 006.108.00
М 004.07.00.00.01
М 045.400.00
М 006.02.05.00.00
М 122.000.00-04
М 122.000.00
М 045.300.00
М 004.005.01.00.00
М 045.900.00
М 045.000.00 ПС
М 006.000.00-03
ПС
М 045.000.00 РЭ
М 006.000.00-03 РЭ
М 006.000.00 МП
11-
- -1
111
Поверка
осуществляется по документу М 006.000.00 МП «Измерители дымности отработавших газов
«МЕТА-01МП». Методика поверки», являющимся приложением Г к Руководству по эксплуа-
тации и утвержденному ФГУП «ВНИИОФИ» 09 августа 2010г.
Основные средства поверки:
Комплект светофильтров М90 (ГОСРЕЕСТР № 42599-09)
Основные метрологические характеристики:
Номинальное значение светового коэффициента пропускания светофильтра №1 от 79,8 до 82,0 %.
Номинальное значение светового коэффициента пропускания светофильтра №2 от 63,7 до 67,1 %.
Номинальное значение светового коэффициента пропускания светофильтра №3 от 37,9 до 42,3 %.
Пределы допускаемой абсолютной погрешности светофильтров ±0,3%
Лист № 6
Всего листов 7
Сведения о методиках (методах) измерений
«Измерители дымности отработавших газов МЕТА-01МП 0.43. Руководство по экс-
плуатации М 045.000.00 РЭ» и «Измерители дымности отработавших газов МЕТА-01МП 0.1 и
МЕТА-01МП 02. Руководство по эксплуатации М 006.000.00-03 РЭ» разделы 2.2. и 2.3.
Нормативные и технические документы, устанавливающие требования к измерителям
дымности отработавших газов МЕТА-01МП
1 ГОСТ Р 52160-2003 «Автотранспортные средства, оснащенные двигателями с вос-
пламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке
технического состояния»
2 ГОСТ Р 41.24-2003 Единообразные предписания, касающиеся: 1. Сертификации дви-
гателей с воспламенением от сжатия в отношении дымности; II. Сертификации автотранспорт-
ных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифи-
цированных по типу конструкции; III. Сертификации автотранспортных средств с двигателями
с воспламенением от сжатия в отношении дымности; IV. Измерения мощности двигателей.
3 ГОСТ Р 50953-2008 «Выбросы вредных веществ и дымность отработавших газов ма-
гистральных и маневровых тепловозов. Нормы и методы определения»
4 ГОСТ 17.2.2.02-98 «Охрана природы. Атмосфера. Нормы и методы определения
дымности отработавших газов дизелей, тракторов и самоходных сельскохозяйственных машин»
5 ТУ 42 1532-006-21298618-2005 «Технические условия. Измерители дымности отрабо-
тавших газов МЕТА-01МП»
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении мероприятий государственного контроля (надзора).
Изготовитель
Общество с ограниченной ответственностью Научно-производственная фирма «МЕ-
ТА» (ООО НПФ «МЕТА»)
Юридический адрес: 445359, Самарская обл., г. Жигулевск, ул. Морквашинская, д. 55 «А»
Почтовый адрес: 445359, Самарская обл., г. Жигулевск, ул. Радиозаводская, д. 1, а/я 25
Телефон: (84862) 2-18-55, 2-39-48,
Сервисный центр в Москве: 109391, г. Москва, а/я 67
Тел.: (499) 784-41-15, 784-41-16
E-Mail:
,
Web:
Лист № 7
Всего листов 7
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»), аттестат
аккредитации в области обеспечения единства измерений № 30003-2014 от 23.06.2014 г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-56-33, факс: 437-31-47.
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измере-
ний в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологии______________С.С. Голубев
М.п.«____» ___________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 61446-15 | Детекторы утечки газов | VTD-2005 и VTD-2007 | Компания "BOGO Corporation Co., Ltd.", Корея | Первичная поверка при вводе в эксплуатацию | Перейти |
| 19044-04 | Измерители показателей качества электрической энергии | Ресурс-UF | ООО НПП "Энерготехника", г.Пенза | 1 год | Перейти |
| 41284-09 | Измерители относительной влажности и температуры комбинированные | Testo-6621-A01, Testo-6621-A2, Testo-6631, Testo-6651, Testo-6681 | Фирма "Testo AG", Германия | 1 год | Перейти |
| 33455-06 | Измерители сопротивления изоляции | ИСИ | ООО "НПП "Стальэнерго", г.Белгород | 1 год | Перейти |
| 35395-07 | Измерители концентрации ионов натрия промышленные | ТМК-008Na | ООО "ТМК Инновация", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
