Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 40579

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тестеры оптические FHM

Назначение средства измерений

Тестеры оптические FHM (далее - тестеры), моделей FHM2A02 и FHM2B02, предна-

значены для измерений оптической мощности и затухания в оптических волокнах и оптических

компонентах в одномодовых и многомодовых волоконно-оптических линиях передачи.

Область применения: проведение контрольно-измерительных работ при эксплуатации,

строительстве и ремонте волоконно-оптических линиях передачи.

Описание средства измерений

Тестер представляет собой измеритель оптической мощности и источник оптического

излучения, выполненные в едином малогабаритном пластмассовом корпусе. Принцип действия

измерителя основан на преобразовании фотоприемником оптического сигнала в электрический,

с последующим усилением и преобразованием в цифровую форму.

Модель FНМ2А02 рассчитана на стандартный диапазон уровней мощности (-70...+5

дБм), модель FНМ2В02 - на повышенные уровни (-50...+23 дБм). Излучатели источников осно-

ваны на стабилизированных по оптической мощности полупроводниковых лазерах. Накачка

осуществляется постоянным или модулированным током. Оптическим выходом источника яв-

ляется волоконно-оптический разъём. Тестеры оснащены интерфейсом USB, а также внутрен-

ней памятью для сохранения результатов измерений и воспроизведения сохраненных ранее

данных. Для источников предусмотрен режим генерации непрерывного оптического излучения,

а также модулированного оптического излучения с частотами 270 Гц, 1000 Гц, 2000 Гц. Тесте-

ры снабжены функцией автоматического выбора длины волны измерений при работе с собст-

венными источниками оптического излучения и источниками серии FHS2, добавляющими в

оптический сигнал соответствующий цифровой код, а также функцией определения частоты

модуляции оптического сигнала (определяемые частоты 270 Гц, 1000 Гц, 2000 Гц).

Рисунок 1 - Внешний вид оптического тестера FHM,

модели FHM2A02

Лист № 2

Всего листов 5

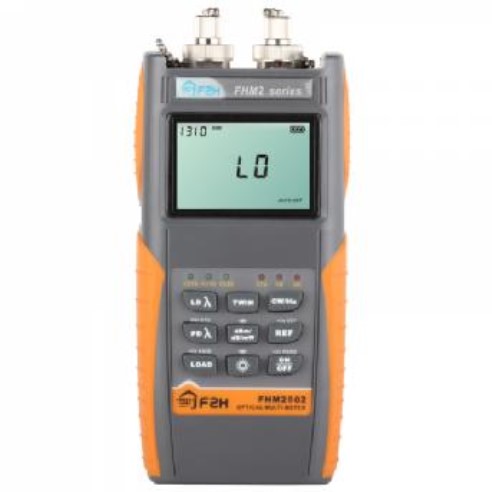

Рисунок 2 - Внешний вид оптического тестера FHM,

модели FHM2B02

Программное обеспечение

Программное обеспечение (далее - ПО) измерителей является встроенным и реализова-

но в контроллере. Контроллер размещен в приборном блоке. ПО не может быть модифицирова-

но или загружено через какой-либо другой интерфейс после пломбирования.

Дополнительно используется аппаратно-программная защита памяти программ и дан-

ных, реализуемая производителем микроконтроллеров, применяемых в измерителях. Защита

ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует

низкому уровню согласно Р 50.2.077–2014.

Таблица 1. Идентификационные данные программного обеспечения

Идентификационные данные (признаки)Значение

FHM2A02FHM2B02

Идентификационное наименование ПО FHM

Номер версии (идентификационный номер) ПОV4.1

Цифровой идентификатор ПО -

Алгоритм вычисления цифрового идентификатора -

программного обеспечения

Лист № 3

Всего листов 5

Метрологические и технические характеристики

Таблица 2

ХарактеристикиМодель

FHM2A02FHM2B02

Длины волн калибровки, нм850, 1300, 1310, 1490, 1550, 1625

Диапазон измерений уровняДля длин волн 700... 1200 нм:Для длин волн 700... 1200 нм:

оптической мощности (Р), -60...+5 -40...+23

дБмДля длин волн 1200...1700 нм:Для длин волн 1200...1700 нм:

-70...+5 -50...+23

Пределы допускаемого значе-

ния относительной погрешно-

сти измерений уровня средней

мощности оптического излу-±(0,3+0,4/A)±(0,3+40/A)

чения на длинах волн калиб-

ровки при температуре

(23±3)°С, дБ

Где А – численное значение мощности в нВт: А=10

0,1Р+6

Пределы допускаемого значе-

ния относительной погрешно-±(0,2+0,4/A)±(0,3+40/A)

сти измерений относительных

уровней мощности, дБ

Где А – численное значение мощности в нВт: А=10

0,1Р+6

Длины волн излучения источ- 1310±20; 1490±10; 1550±20

ника, нм

Уровень выходной мощности

источника в непрерывном ре--5±0,5

жиме, дБм

Нестабильность уровня вы-

ходной мощности излучения1310 и 1550 нм: ±0,05

за 15 минут (после 25 минут 1490 нм: ±0,1

прогрева), дБ, не более

Габаритные размеры тестера,168×76×43

мм, не более

Масса прибора, г, не более310

Электропитание тестера осуществляется от двух Ni-МН аккумуляторов. Также воз-

можно питание от сети переменного тока напряжением 220±22 В, частотой 50±0,5 Гц через

адаптер/зарядное устройство.

Условия эксплуатации измерителя :

температура окружающей среды, °С..................................-10 ...+50

относительная влажность воздуха при +20 °С, %, до..................90

Знак утверждения типа

наносится методом штемпелевания на титульный лист Руководства по эксплуатации и на кор-

пус прибора.

Лист № 4

Всего листов 5

Комплектность средства измерений

Наименование

Измеритель оптической мощности FHM

Ni-MH аккумулятор

Комплект сменных волоконно-оптических адаптеров FS, SC, ST

Адаптер/зарядное устройство

Кабель USB

Руководство пользователя

Сумка для транспортировки и хранения

Количество

Поверка

осуществляется в соответствии с рекомендациями МИ 2505-98 «Измерители оптической мощ-

ности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-

оптических системах передачи. Методика поверки».

Средства поверки: рабочий эталон средней мощности для ВОСП «РЭСМ-ВС»,

ГР № 60570-15, погрешность измерений средней мощности на длинах волн калибровки 3%.

Сведения о методиках (методах) измерений

«GRANDWAY Тестирование Оптоволоконных Линий. Руководство пользователя для

серии FHM» разделы 5 и 6.

Нормативные и технические документы, устанавливающие требования к измерителям оп-

тической мощности FHP

1 ГОСТ 8.585-2013 «Государственная поверочная схема для средств измерений длины

и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны

для волоконно-оптических систем связи и передачи информации».

2 МИ 2505-98 «Измерители оптической мощности, источники оптического излучения и

оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика по-

верки».

3 Техническая документация фирмы-изготовителя «Shanghai Grandway Telecom

Tech.Co., Ltd», КНР.

Изготовитель

Фирма «Shanghai Grandway Telecom Tech.Co., Ltd», КНР

Адрес: 6F, Xin’an Building, NO.99, Tianzhou Rd, Shanghai P.R.C.

Телефон: +86-21-54451260,

Web:

http://www.grandway.com.cn

Заявитель

ООО «КомплектПоставка»

Адрес: 111033, г. Москва, ул. Золоторожский вал, д. 34 стр. 6

Телефон: +7-495-927-02-57, факс: +7-495-640-09-57

Web:

http://emag.ru

Лист № 5

Всего листов 5

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»), аттестат

аккредитации в области обеспечения единства измерений № 30003-2014 от 23.06.2014 г.

Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Телефон: (495) 437-56-33, факс: 437-31-47.

E-mail:

vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств изме-

рений в целях утверждения типа № 30003-14 от 23.06.2014 г.

Заместитель

Руководителя Федерального агентства

по техническому регулированию

и метрологииС. С. Голубев

м. п.«____» ___________ 2015 г.
