Масс-спектрометры с индуктивно связанной плазмой Thermo Scientific Element2, Thermo Scientific Element XR, ГРСИ 44805-10
Номер госреестра:
44805-10
Наименование СИ:
Масс-спектрометры с индуктивно связанной плазмой
Обозначение типа:
Thermo Scientific Element2, Thermo Scientific Element XR
Производитель:
Фирма "Thermo Fisher Scientific (Bremen) GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.07.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 40333
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Масс-спектрометры с индуктивно-связанной плазмой Thermo Scientific
Element2, Thermo Scientific Element XR
Назначение средства измерений
Масс-спектрометры с индуктивно-связанной плазмой Thermo Scientific Element2,
Thermo Scientific Element XR (далее – масс-спектрометры) предназначены для измерения
содержания химических элементов в пробах веществ и материалов, продуктах питания,
почвах, минералах, металлах и т.п., а также для определения изотопного состава химиче-
ских элементов в тех же пробах.
Описание средства измерений
Масс-спектрометры с индуктивно-связанной плазмой Thermo Scientific Element2,
Thermo Scientific Element XR представляют собой многоцелевые измерительные системы,
состоящие из масс-спектрометра и управляющего персонального компьютера.
Пробы исследуемых объектов вводятся в масс-спектрометр в потоке аргона в виде
аэрозоля (стандартная система ввода жидких образцов), в виде насыщенного пара (система
ввода с ультразвуковым распылениемобразца) и ввидемельчайшей взвеси (система ввода с
лазерной абляцией). Далее проба ионизируется в индуктивно-связанной плазме. Непре-
рывное горение плазмы поддерживается в объеме горелки с помощью высокочастотной (27
МГц) накачки. Побочные излучения экранированы и не превышают допустимого уровня.
Разделение ионов осуществляется анализатором с двойной фокусировкой - магнитной
и электростатической. Детектирование ионов производится вторично - электронным ум-
ножителем, включенным по запатентованной схеме двойного детектирования, что сохра-
няет его линейность в диапазоне 1...1·10
9
ионов в секунду для масс- спектрометров модели
Thermo Scientific Element 2 и дополнительно установленным в масс-спектрометрах модели
Thermo Scientific Element XR детектора Фарадея, расширяющего линейный динамический
диапазон до 1·10
12
.
Управление процессом измерения в масс-спектрометрах Thermo Scientific Element2 и
Thermo Scientific Element XR осуществляется встроенным бортовым компьютером, свя-
занным с управляющим компьютером локальной сетью Ethernet.
Программное обеспечение позволяет задавать и контролировать режимы анализа,
проводить автоматический анализ по выбранным алгоритмам в течение неограниченного
времени, рассчитывать количественные результаты по нескольким критериям оценки.
Имеется возможность комплектации масс-спектрометров широким набором допол-
нительных принадлежностей и аксессуаров для расширения их возможностей и улучшения
аналитических характеристик. В первую очередь это системы ввода образца в плазму:
- высокостабильная система ввода для измерения изотопных отношений;
- система ввода с ультразвуковым распылением образца;
- система лазерной абляции для проведения непосредственно анализа твердых об-
разцов без предварительной пробоподготовки, а также системы автоматического отбора
проб (автосамплеры) для автоматизированного выполнения рутинных анализов больших
объемов.
Лист № 2
Всего листов 4
Рис. 1. Фотография внешнего вида масс-спектрометра с индуктивно-связанной плазмой
Thermo Scientific Element2.

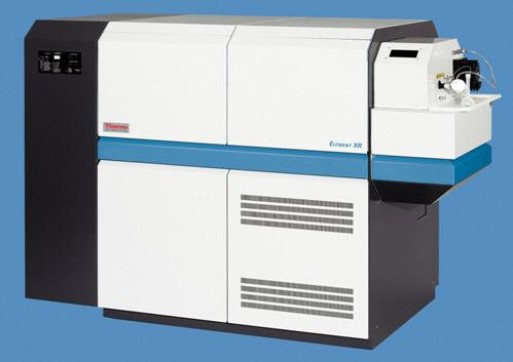

Рис. 2. Фотография внешнего вида масс-спектрометра с индуктивно-связанной плазмой
Thermo Scientific Element XR.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Element Software
Номер версии (идентификационный номер ПО) 3.1.2.242
Цифровой идентификатор ПО4ba03307
Другие идентификационные данные (если имеются) нет
Уровень защиты встроенного программного обеспечения от непреднамеренных и
преднамеренных изменений в соответствии с Р 50.2.077-2014 – средний.
Влияние программного обеспечения масс-спектрометров учтено при нормировании
метрологических характеристик.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Диапазон массовых чисел, а.е.м.
Скорость сканирования, а.е.м/с
Разрешающая способность, М/∆М, (на уровне 10 % от максимальной
интенсивности пика), не менее
от 5 до 260
до 1000
Фиксированное с
переключением:
300
4000
10000
более 1
×
10
6
не более 0,2
Чувствительность (по In
115
), ионов в секунду
Собственный шум системы регистрации, ионов в секунду
Относительное СКО выходного сигнала, %, не более:
- из 10 сканов через равные интервалы в течение 10 мин
- из 10 сканов через равные интервалы в течение 1 ч
Потребляемая мощность, кВ·А, не более
Габаритные размеры, мм, не более
Масса, кг, не более
1,0
2,0
8
1740x880x1410
750
Условия эксплуатации:
- диапазон температур окружающего воздуха, °С
- диапазон относительной влажности при t = 25 °С, %
- диапазон атмосферного давления, кПа
- напряжение электрического питания переменного тока, В
- средний срок службы, лет, не менее
от 18 до 25
от 50 до 60
от 84 до 107
3-фазное, 230/400В ±10%
50/60 Гц, ток - 32 А на фазу
8
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом компьютерной гра-
фики и на корпус масс-спектрометра в виде наклейки.
Комплектность средства измерений
Масс-спектрометр с индуктивно-связанной плазмой (Thermo Scientific Element2,
Thermo Scientific Element XR - по заказу).
Руководство по эксплуатации -1 экз.
Методика поверки - 1 экз.
Поверка
осуществляется по документу МП 44805-10 "Инструкция. Масс-спектрометры с индук-
тивно-связанной плазмой Thermo Scientific Element2, Thermo Scientific Element XR. Мето-
дика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 22 июля 2010 г.
Средства поверки: стандартные образцы состава водных растворов ионов металлов:
ГСО 7030-93 (Li), ГСО 8092-94 (К), ГСО 8032-94 (Fe), ГСО 6065-91 (Bi).
Сведения о методиках (методах) измерений
нет.
Лист № 4
Всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребованияк
масс-спектрометрам с индуктивно-связанной плазмой Thermo Scientific Element2,
Thermo Scientific Element XR
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и
лабораторного оборудования. Общие требования".
ГОСТ4.361-85"Системапоказателейкачествапродукции.Анализаторы
масс-спектрометрические. Номенклатура показателей".
Техническая документация фирмы-изготовителя "Thermo Fisher Scientific (Bremen) GmbH",
Германия.
Изготовитель
Фирма "Thermo Fisher Scientific" (Bremen) GmbH, Германия
Адрес: Hanna Kunath Str. 11 D-28199 Bremen, Germany
Заявитель
ЗАО "МС-АНАЛИТИКА"
Адрес: 119991, г. Москва, ул. Косыгина, д.19
Тел./факс: (495) 995-88-90
Испытательный центр
Федеральное государственноеунитарное предприятие "Всероссийский науч-
но-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77/437-56-66
E- mail:
,
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств изме-
рений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п."_____" ___________ 2015 г.
