Масс-спектрометры высокого разрешения с ионизацией в источнике тлеющего разряда Thermo Scientific Element GD, ГРСИ 44804-10
Номер госреестра:
44804-10
Наименование СИ:
Масс-спектрометры высокого разрешения с ионизацией в источнике тлеющего разряда
Обозначение типа:
Thermo Scientific Element GD
Производитель:
Фирма "Thermo Fisher Scientific (Bremen) GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.07.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 40332
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Масс-спектрометры высокого разрешения с ионизацией в источнике
тлеющего разряда Thermo Scientific Element GD
Назначение средства измерений
Масс-спектрометры высокого разрешения с ионизацией в источнике тлеющего раз-
ряда Thermo Scientific Element GD (далее – масс-спектрометры) предназначены для изме-
рения содержания химических элементов в проводящих и полупроводящих веществах и
материалах, а так же для определения изотопного состава химических элементов в тех же
пробах.
Описание средства измерений
Масс-спектрометры высокого разрешения с ионизацией в источнике тлеющего раз-
ряда Thermo Scientific Element GD представляет собой многоцелевую измерительную си-
стему, состоящую из источника ионов в тлеющем разряде, масс-анализатора обратной
геометрии Нира-Джонса с двойной фокусировкой ионного луча, детекторов ионов и
управляющего персонального компьютера.
Пробы исследуемых объектов закрепляются в специальном быстросъемном держа-
теле и устанавливаются в камеру тлеющего разряда. После поджига тлеющего разряда,
образовавшиеся ионы вводятся в масс-спектрометр в потоке аргона.
Разделениеионовосуществляется анализаторомсдвойной фокусировкой - магнитной
и электростатической. Детектирование ионов производится вторичным электронным ум-
ножителем, включенным по запатентованной схеме двойного детектирования, и дополни-
тельным детектором Фарадея, что обеспечивает линейный динамический диапазон
1...1·10
12
ионов в секунду.
Контроль за всеми процессами в масс-спектрометре Thermo Scientific Element GD
осуществляется встроенным компьютером, связанным с управляющим внешним компью-
тером локальной сетью Ethernet.
Программное обеспечение позволяет задавать и контролировать режимы анализа,
проводить автоматический анализ по выбранным алгоритмам в течение неограниченного
времени, рассчитывать количественные результаты по нескольким критериям оценки.

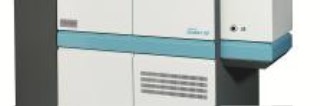

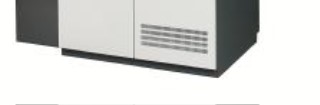

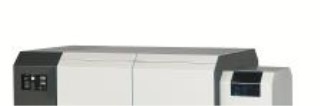

Рис. 1. Фотография внешнего вида масс-спектрометра высокого разрешения с ионизацией
в источнике тлеющего разряда Thermo Scientific Element GD
Лист № 2
Всего листов 4
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Element Software
Номер версии (идентификационный номер ПО) 3.1.4
Цифровой идентификатор ПОF10744d4
Другие идентификационные данные (если имеются) нет
Уровень защиты встроенного программного обеспечения от непреднамеренных и
преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний
Влияние программного обеспечения масс-спектрометров учтено при нормировании
метрологических характеристик.
Метрологические и технические характеристики
Диапазон массовых чисел, а.е.м.
Скорость сканирования магнитом, мс/скан, не более
Скорость сканирования ESA, мс/скан
Разрешающая способность, М/ΔМ, (на уровне 10 % от мак-
симальной интенсивности пика), не менее:
Время переключения разрешения, с, не более
Чувствительность (по высоте пика, по общему ионному то-
ку), имп/с, не менее
от 2 до 260
150
1
фиксированное
с переключением:
300
4000
10000
1
1·10
10
для меди при среднем раз-
решении (R ≥ 4000)
0,2
0,1
1
1
Собственный шум системы регистрации, имп/с, не более
Минимальное время интегрирования сигнала, мс:
- в режиме счета единичных импульсов
- в аналоговом режиме
- в режиме детектора Фарадея
Относительное СКО выходного сигнала, %, не более:
- из 10 сканов через равные интервалы в течение 10 мин
Управление источником тлеющего разряда
Рабочее напряжение, В
Рабочий ток разряда, мА
Расход газа (аргон), л/мин
Потребляемая мощность, кВ·А, не более
Габаритные размеры, мм, не более
Масса, кг, не более
2,0
полностью
автоматизировано
от 700 до 2000
от 5 до 150
1 (марка А)
5 (марка Б)
8
1740x880x1410
760
Условия эксплуатации:
- диапазон температур окружающего воздуха, °С
- диапазон относительной влажности при t = 25 °С, %
- диапазон атмосферного давления, кПа
от 18 до 25
от 50 до 60
от 84 до 107
Лист № 3
Всего листов 4
- напряжение электрического питания переменного тока, В
- средний срок службы, лет, не менее
3-фазное, 230/400В ± 10%
50/60 Гц, ток - 32 А на фазу
8
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом компьютерной гра-
фики и на корпус масс-спектрометра изотопного в виде наклейки.
Комплектность средства измерений
Масс-спектрометр высокого разрешения с ионизацией в источнике тлеющего разряда
Thermo Scientific Element GD.
Руководство по эксплуатации -1 экз.
Методика поверки - 1 экз.
Поверка
осуществляется по документу МП 44804-10 "Инструкция. Масс-спектрометры высокого
разрешения с ионизацией в источнике тлеющего разряда Thermo Scientific Element GD.
Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 22 июля 2010 г.
Средства поверки: государственные стандартные образцы состава латуни типов JI63,
JI68 (ГСО 9080-2008).
Сведения о методиках (методах) измерений
нет.
Нормативныеитехническиедокументы,устанавливающиетребованияк
масс-спектрометрам высокого разрешения с ионизацией в источнике тлеющего раз-
ряда Thermo Scientific Element GD
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и
лабораторного оборудования. Общие требования".
ГОСТ4.361-85"Системапоказателейкачествапродукции.Анализаторы
масс-спектрометрические. Номенклатура показателей".
Техническая документация фирмы-изготовителя "Thermo Fisher Scientific (Bremen) GmbH",
Германия.
Изготовитель
Фирма "Thermo Fisher Scientific" (Bremen) GmbH, Германия
Адрес: Hanna Kunath Str. 11 D-28199 Bremen, Germany
Заявитель
ЗАО "МС-АНАЛИТИКА"
Адрес: 119991, г. Москва, ул. Косыгина, д.19
Тел./факс: (495) 995-88-90
Лист № 4
Всего листов 4
Испытательный центр
Федеральное государственноеунитарное предприятие "Всероссийский науч-
но-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77/437-56-66
E- mail:
,
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств изме-
рений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п."_____" ___________ 2015 г.
