Номер госреестра:
44668-11
Наименование СИ:
Газоанализаторы стационарные
Обозначение типа:
ЭРИС-TVOC
Производитель:
ООО "ЭРИС", г.Чайковский
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.08.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43629
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторыстационарные ЭРИС-TVOC
Назначение средства измерений
Газоанализаторы стационарные ЭРИС-TVOC (далее - газоанализаторы) предназначены
для измерения объемной доли винилхлорида, бензола, этилбензола и стирола в смеси с
воздухом при условии загазованности контролируемой воздушной среды только одним
определяемым веществом. При наличии в анализируемом воздухе двух или более вредных
веществ, газоанализатор является индикатором общей загазованности.
Описание средства измерений
Принцип действия газоанализаторов – фотоионизационный, основанный на ионизации
молекул органических и неорганических веществ фотонами высокой энергии и измерении
возникающего при этом тока между измерительными пластинами. В качестве источника
ионизации используется криптоновая ультрафиолетовая лампа (энергия ионизации 10,6 эВ).
Газоанализаторы являются стационарными одноканальными приборами непрерывного
действия.
Способ отбора пробы – диффузионный.
Конструктивно газоанализатор выполнен одноблочным в металлическом корпусе.
В верхней части корпуса газоанализатора располагается жидкокристаллический дисплей
и светодиодные индикаторы. Управление режимами работы газоанализатора осуществляется
бесконтактно с помощью магнитного ключа.
В нижней части корпуса расположены: фотоионизационный детектор, электронные
платы, и клеммы для выполнения электрических соединений. Подключение кабелей
производится через специальные кабельные вводы.
Газоанализатор имеет выходные сигналы:
- показания жидкокристаллического дисплея;
-светодиодные индикаторы (нормальной работы, отказа, режимов настройки нуля и
чувствительности);
- унифицированный аналоговый токовый выходной сигнал (4-20) мА;
Газоанализаторывыполненывовзрывозащищенномисполнении,маркировка
взрывозащиты 0ЕхiaIICT4.
Степень защиты оболочки газоанализатора IP 54 по ГОСТ 14254-96 .
Внешний вид газоанализатора представлен на рисунке 1.
Лист № 2
всего листов 6

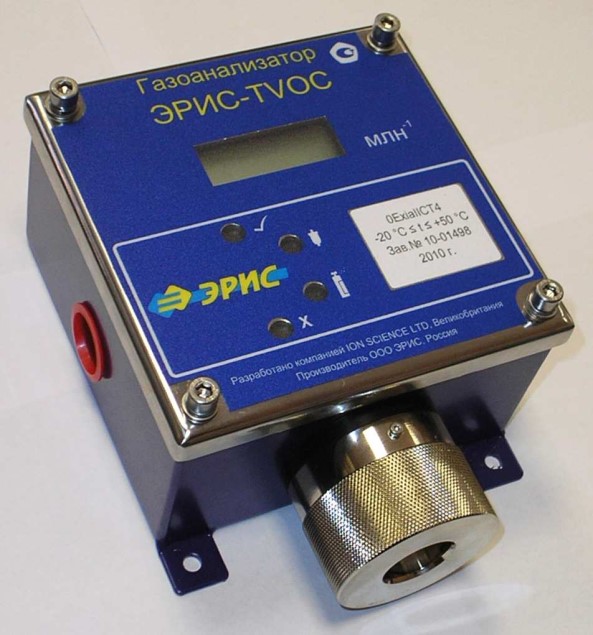

Рисунок 1 – Внешний вид газоанализатора ЭРИС-TVOC.
Программное обеспечение
Газоанализаторыимеютвстроенноепрограммноеобеспечение,разработанное
изготовителем специально для решения задач измерения объемной доли определяемых
компонентов. Программное обеспечение идентифицируется при подключении питания
газоанализатора во время режима «Запуск» путем вывода на экран версии программного
обеспечения в течение 1 мин.
Конструктивно газоанализаторы имеют защиту встроенного программного обеспечения от
преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе
производства путем установки системы защиты микроконтроллера от чтения и записи (уровень
защиты С по МИ 3286 - 2010).
Программное обеспечение защищено паролем, которым владеет только изготовитель
газоанализатора ЭРИС-TVOC.
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 3
всего листов 6
Таблица 1
Наименование
программного
обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Цифровой идентификатор
программного обеспечения
(контрольная сумма
исполняемого кода)
V3.25
V3.25
6С81
CRC16
Алгоритм вы-
числения
цифрового
идентифика-
тора про-
граммного
обеспечения
Программное
обеспечение
газоанализато
ра ЭРИС-
TVOC
Нормирование метрологических характеристик проведено с учетом того, что встроенное
программное обеспечение версии «V3.25» является неотъемлемой частью газоанализаторов.
Метрологические и технические характеристики
1 Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов
ЭРИС-TVOC приведены в таблице 2.
Таблица 2
Определяемый
компонент
(ПДК
в.р.з
)*
Диапазон
показаний
объемной доли
определяемого
компонента **,
млн
-1
Диапазон
измерений
объемной доли
определяемого
компонента,
млн
-1
Пределы
допускаемой
основной
приведенной
погрешности,
γ, %
Пределы
допускаемой
основной
относитель-
ной погреш-
ности, δ, %
От 0 до 10
Номиналь-
ная цена
единицы
наименьше-
го разряда
дисплея,
млн
-1
0,01
От 0 до 100
0,1
Винилхлорид
(C
2
H
3
Cl)
(1,9/0,4)
Бензол
( C
6
H
6
)
(4,6/1,5)
От 0 до 1000
От 0 до 2
Св. 2 до 10
От 0 до 10
Св. 10 до 100
От 0 до 1000
1
± 20
-
± 20
-
± 25
-
± 20
-
± 20
-
От 0 до 10
0,01
От 0 до 100
0,1
Этилбензол
(C
8
H
10
)
(34/2,1)
Стирол
(C
8
H
8
)
(6,9/2,3)
От 0 до 1000
От 0 до 2
Св. 2 до 10
От 0 до 10
Св. 10 до 100
От 0 до 500
1
± 20
-
± 20
-
± 25
-
± 20
-
± 20
-
Примечание
* - ПДК – предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в
соответствии с ГОСТ 12.1.005-88.
** -задание диапазона осуществляется переключением перемычек на плате электроники
газоанализатора.
Лист № 4
всего листов 6
0
2. Пределы допускаемой вариации выходного сигнала газоанализатора в доляхот
основной погрешности: не более 0,5.
3. Пределы допускаемой дополнительной погрешности газоанализатора при изменении
температуры окружающей среды на каждые 10
o
C, в долях от основной погрешности: не более
0,2.
4. Пределы допускаемой дополнительной погрешности газоанализатора при изменении
относительной влажности на каждые 10 %, в долях от основной погрешности: не более 0,5.
5. Время прогрева, мин, не более 15.
6. Интервал работы газоанализатора без калибровки по поверочным газовым смесям,
месяцев: не менее 3.
7. Номинальное время установления показаний, T
,9ном
, с: 60
Примечание: по показаниям дисплея при установке цикла ФИД «по умолчанию» работа
(ON) 5 c / отключение (OFF) 55 с.
8.Электрическоепитаниегазоанализатораосуществляетсяпостояннымтоком
напряжением, В от 5 до 28
9. Электрическое питание токового выхода (4-20) мА, В: от 8 до 35
10.Электрическая мощность, потребляемая газоанализатором, ВbА, не более:2.
11. Габаритные размеры газоанализатора, мм, не более:
- высота181
- ширина 124
- длина 73
12. Масса газоанализатора, кг, не более: 1,3
13. Средний срок службы газоанализатора, лет: 10
14. Срок службы ФИД, лет, не менее: 3
15. Условия эксплуатации газоанализаторов:
- диапазон температуры окружающей среды,
o
Cот минус 20 до 50;
- диапазон относительной влажности окружающей и анализируемой среды, %
от 3 до 95;
- диапазон атмосферного давления, кПаот 84 до 106,7.
Знак утверждения типа
Знак утверждения типа наносится:
- типографским способом на титульный лист руководства по эксплуатации;
- в виде таблички на лицевую панель газоанализатора.
Комплектность средства измерений
Комплект поставки газоанализатора указан в таблице 3.
Обозначение
Наименование
Коли-
чество
Примечание
АПНС 413445.000
1 шт.
По заказу
Руководство по эксплуатации
1 экз.
Паспорт
1 экз.
Таблица 3
Газоанализатор стационарный
ЭРИС-TVOC
АПНС 413445.000 РЭ
АПНС 413445.000 ПС
Лист № 5
всего листов 6
МП – 242 –1139 – 2011
Методика поверки1 экз.*
Градуировочный набор в составе:
-градуировочный магнит (1 шт.)
-градуировочный адаптер (1 шт.)
-градуировочный соединитель (1 шт.)1 компл.*
-аспиратор(1 шт.)
-угольный фильтр (1 шт.)
-шестигранные ключи (2 шт.)
Примечание - * один экземпляр на партию в 10 шт., но не менее одного экземпляра в один адрес
Поверка
осуществляетсявсоответствиидокументомМП – 242–1139– 2011"Газоанализаторы
стационарные ЭРИС-TVOC. Методика поверки", разработанным и утвержденным ГЦИ СИ
ФГУП "Trial им. Д.И.Менделеева" "16" марта 2011 г.
Основные средства поверки:
- генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ в комплекте с ГСО-ПГС
винилхлорид – воздух (№ 9255-2008) ; бензол – воздух (№ 9249-2008), изобутилен – воздух (№
9128-2008) по ТУ 6-16-2956-92;
- генератор термодиффузионный ТДГ-01 по ЩДЕК.418319.001 ТУ (№ 19454-05 в
Госреестре РФ) в комплекте с источниками микропотоков ИМ газов и паров по
ИБЯЛ.418319.013 ТУ-2001 ( № 15075-08 в Госреестре РФ);
- стандартный образец состава – газовая смесь изобутилен – воздух (№ 9128-2008) в
баллонах под давлением по ТУ 6-16-2956-92.
- поверочный нулевой газ - воздух по ТУ 6-21-5-85 в баллонах под давлением.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы стационарные ЭРИС-
TVOC. Руководство по эксплуатации» АПНС 413445.000 РЭ
Нормативные документы, устанавливающие требования к газоанализаторам ЭРИС-
TVOC
1. ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
требования.
2. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов.
Общие технические условия.
3ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
4 . ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
5. Газоанализаторы стационарные ЭРИС-TVOC. Технические условия
ТУ 4215-025-56795556-2009 .
Лист № 6
всего листов 6
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по обеспечению безопасных условий и охраны труда (при контроле
содержания вредных веществ ввоздухерабочейзоныиаварийныхситуациях).
Изготовитель
ООО «ЭРИС», 617762, Пермский край, г. Чайковский, ул. Промышленная, 8/25, тел. 8 (34241) 6-
55-11, факс 8 (34241) 6-55-11, доб. 9 или 121.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005,Санкт-Петербург, Московский пр., д.
19, тел. (812) 251-76-01, факс: (812) 713-01-14, электронная почта:
info@vniim.ru
,
аттестат
аккредитации № 30001-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«____»____________________2011г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 1794-80 | Газоанализаторы автоматические на кислород | МН-5106, МН-5106-М | Завод газоанализаторов ПО "Выруприбор", Эстония, г.Выру | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 76834-19 | Газоанализаторы | ChemLogic 1 мод. CL1 | Фирма "DOD Technologies, Inc.", США | 1 год | Перейти |
| 41635-09 | Газоанализаторы многоканальные стационарные оптические | МГСО-1 | ООО "Метео", г.С.-Петербург | 1 год | Перейти |
| 78431-20 | Газоанализаторы | OMS 420-Ex | Фирма "MRU GmbH", Германия | 1 год | Перейти |
| 19845-00 | Газоанализаторы | Модель 7D | Фирма "Rosemount Analytical Inc.", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
