Модули измерения электрических параметров МИ-ЦИТ-ЭС, ГРСИ 44654-15
Номер госреестра:
44654-15
Наименование СИ:
Модули измерения электрических параметров
Обозначение типа:
МИ-ЦИТ-ЭС
Производитель:
ООО "Центр Инновационных Технологий - Э.С." (ЦИТ-Э.С.), г.Саратов
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.08.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59924
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули измерения электрических параметров МИ-ЦИТ-ЭС
Назначение средства измерений
Модули измерения электрических параметров МИ-ЦИТ-ЭС являются составной ча-
стью преобразователей для катодной защиты ПКЗ-АР и предназначены для измерений и из-
мерительных преобразований электрических параметров (напряжения и силы постоянного
тока) системы электрохимической защиты (ЭХЗ) от почвенной коррозии подземных метал-
лических сооружений, в том числе магистральных и городских трубопроводов, электриче-
ских кабелей, резервуаров для хранения нефти и газа.
Описание средства измерений
Принцип действия модулей измерения электрических параметров МИ-ЦИТ-ЭС (да-
лее по тексту - МИ) заключается в аналого-цифровом преобразовании напряжения постоян-
ного тока, создаваемого катодной станцией на защищаемом сооружении, силы постоянного
тока, протекающего по цепи " катодная станция - сооружение - грунт - анодный заземлитель
- катодная станция", а также напряжения постоянного тока, формируемого датчиком защит-
ного потенциала.
МИ выполнен в виде печатной платы, закрытой с двух сторон защитными панелями,
и встраиваемой в переднюю панель блока управления ПКЗ-АР.
На клеммы входного порта МИ подаются:
- сигнал с выходных зажимов ПKЗ для измерения выходного напряжения,
- сигнал с шунта (0 - 75) мВ для измерения выходного тока ПKЗ,
- сигнал от медно-сульфатного электрода сравнения;
- сигнал от датчика потенциала,
- сигнал от точки измерения потенциала защищаемого сооружения.
На клеммы выходного порта МИ выводится цифровой сигнал, протокол Modbus
RTU.

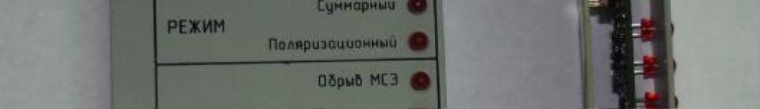

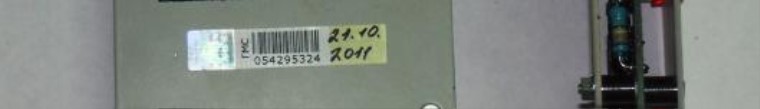

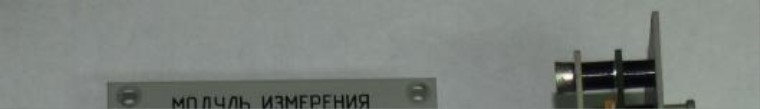

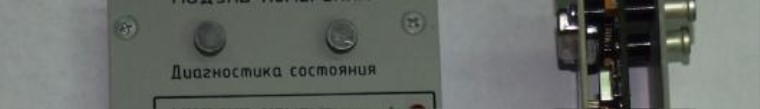

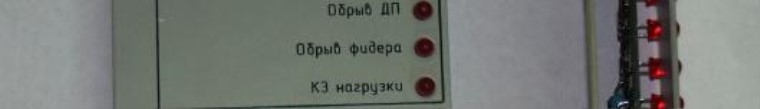

Общий вид МИ представлен на рисунке 1.
Лист № 2
Всего листов 5

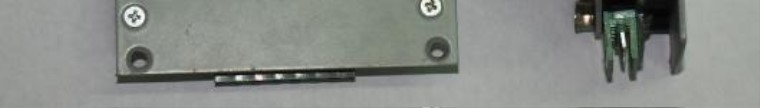

Рисунок 1 – Общий вид МИ
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) жёстко зашито в микро-
процессоре МИ и недоступно пользователю, после записи рабочей программы становится
невозможно прочитать или изменить какую-либо часть программы. Это выполняется только
с помощью специализированного программатора и технологических программ в условиях
завода-изготовителя модуля измерения МИ. Версия программы считывается по последова-
тельному интерфейсу RS485.
Метрологические характеристики нормированы с учётом влияния на них ПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Цифровой идентификатор ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Значение
ПО_МИ_ЦИТ_ЭС
не ниже 3016
не используется
Защита ПО от непреднамеренных и преднамеренных изменений соответствует сред-
нему уровню по Р 50.2.077-2014.
В модуле измерений МИ отсутствует возможность внесения изменений (преднаме-
ренных или непреднамеренных) в ПО посредством внешних интерфейсов.
Защита модуля измерений МИ от преднамеренного изменения ПО через внутренний
интерфейс (со вскрытием корпуса) обеспечивается пломбированием корпуса МИ.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Основные метрологические характеристики МИ приведены в таблице 2.
Таблица 2
Входной сигнал
(параметр ЭХЗ)
Диапазон измене-
ния входного сиг-
нала
от 0 до 75 мВ
от 0 до 100 В
Суммарный потенциал
от минус 5 до 5 В
от минус 5 до 5 В
±
0,5
±
0,05
Пределы допускае-
мой основной при-
веденной погрешно-
сти измерений, %
2)
Пределы допус-
каемой дополни-
тельной погреш-
ности, % /10°С
Напряжение постоянного
тока шунта
1)
Напряжение постоянного
тока (выходное напряжение
ПКЗ)
Поляризационный потен-
циал
Примечания
1) Диапазон изменения напряжения постоянного тока шунта от 0 до 75 мВ соответствует
диапазону измерений выходного тока ПКЗ от 0 до 100 А, протекающего через шунт (по-
грешность шунта не включена в погрешность канала измерения напряжения постоянного
тока шунта);
2) % от верхнего значения диапазона изменения входного сигнала.
Рабочие условия применения:
-
температура окружающего воздуха от минус 45 до плюс 45
°
С
(нормальная температура 25
°
С);
-
относительная влажность до 98 % при 25
°
С;
-
атмосферное давление от 86,6 до 106,7 кПа.
±
15
±
0,05
0,3
+3,3
±
0,05
0,5
Параметры системы питающих напряжений
Источник питания постоянного тока Е1
- выходное напряжение, В
- выходной ток, А
Источник питания постоянного тока Е2
- выходное напряжение, В
- выходной ток, А
Габаритные размеры корпуса МИ, мм:
длина 140 ± 1; ширина 85,5 ± 1; высота
Масса, кг, не более
Потребляемая мощность, Вт, не более
Средний срок службы, лет, не менее
40 ± 2
0,45
10
15.
Знак утверждения типа
Знак утверждения типа наносится на табличку, расположенную на тыльной панели
корпуса и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки МИ должен соответствовать таблице 3.
Таблица 3
НаименованиеОбозначениеКол-во
Модуль измерения МИФСКЕ.436237.016.00.0001
Лист № 4
Всего листов 5
1
1
1
Жгут технологический*ФСКЕ.436237.016.71.000
Клеммная колодка *2ESDPL-07
Интерфейс RS485*RS485
Примечание - *
Поставка по отдельному заказу.
Перечень сопроводительной документации:
- руководство по эксплуатации;
- формуляр;
- методика поверки.
Поверка
осуществляется по документу ФСКЕ.436237. 016. 00.000 МП «Модуль измерения
электрических параметров МИ-ЦИТ-ЭС. Методика поверки», утвержденному ФГУП «ВНИ-
ИМС» 30.07.2015 г.
Основное оборудование для поверки приведено в таблице 4.
Таблица 4
Наименование и тип средства поверки (СП) Метрологические
характеристики СП
ДиапазонПогрешность
от 1*10
-7
до 1000 В±0,01 %
Прибор для поверки вольтметров дифферен-
циальный В1-12
Регулируемый источник постоянного напря-
жения Mastech HY3002-2
от 0 до 30 В±0,1 В
Сведения о методиках (методах) измерений
Методыизмеренийизложенывруководствепоэксплуатации
ФСКЕ.436237.016.00.000 РЭ
Нормативные и технические документы, устанавливающие требования к модулям из-
мерения электрических параметров МИ-ЦИТ-ЭС
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения элек-
трические непрерывные входные и выходные»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие технические условия»;
ТУ4362-016-13766904-2009 (ФСКЕ 436237.016ТУ) «Модули измерения электрических па-
раметров МИ-ЦИТ-ЭС. Технические условия».
Изготовитель
Общество с ограниченной ответственностью «Trial Инновационных Технологий–Э.С.»
(ООО «ЦИТ–Э.С.»)
410010, Россия, г. Саратов, 1-й Пугачевский поселок, 44Б.
Тел/факс: +7 (8452) 69-21-96
ИНН 6452099807
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»),
Адрес: 119361, Россия, Москва, ул. Озерная, д.46,
тел.: +7 (495) 437-55-77, т./факс +7 (495) 781-86-40,
E-mail:
,
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
С.С. Голубев
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.
«____»____________2015 г.
