Номер госреестра:
44653-10
Наименование СИ:
Блоки телемеханики
Обозначение типа:
БТМ-ЦИТ-ЭС
Производитель:
ООО "Центр Инновационных Технологий - Э.С." (ЦИТ-Э.С.), г.Саратов
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.08.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 40140/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки телемеханики БТМ-ЦИТ-ЭС
Назначение средства измерений
Блоки телемеханики БТМ-ЦИТ-ЭС (далее – БТМ) предназначены для преобразова-
ния электрических параметров, представленных сигналами силы постоянного тока, в цифро-
вую форму, а также для преобразования сигналов регулирования, представленных в цифро-
вой форме, в сигналы силы постоянного тока 4-20 мА.
Описание средства измерений
БТМ выполнены в виде прямоугольного корпуса, внутри которого расположены ак-
кумулятор и плата телемеханики, на которой установлены электронные компоненты, модем
и клеммные колодки.
Внешние цепи подключаются к клеммным колодкам через герметичные кабельные
вводы, вмонтированные в боковую стенку корпуса.
Антенна расположена снаружи корпуса и подключена к модему кабелем через один
из герметичных вводов.

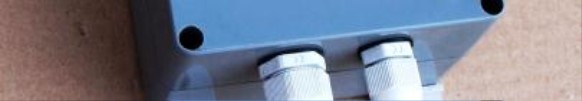

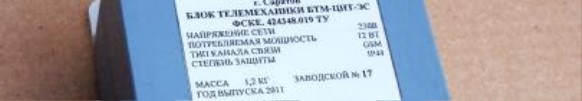

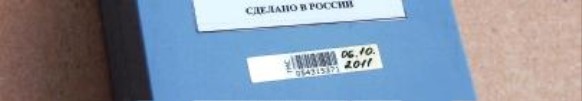

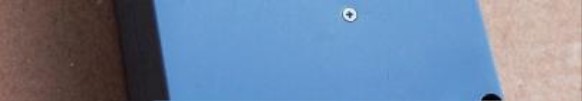

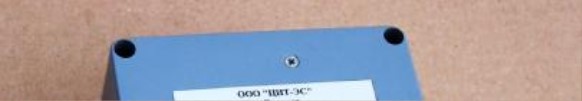

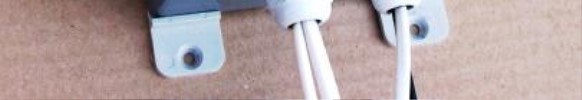

Общий вид БТМ представлен на рисунке 1.
Рисунок 1 – Общий вид БТМ.
БТМ применяется в комплексах и системах телемеханики, осуществляющих монито-
ринг и управление работой удаленных промышленных объектов, в том числе в составе сис-
темы телемеханики СТМ-ЦИТ-ЭС, ориентированной на оборудование для электрохимиче-
ской защиты подземных сооружений.
Лист № 2
Всего листов 5
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) жёстко зашито в микро-
процессоре блока телемеханики БТМ-ЦИТ-ЭС (БТМ) и недоступно пользователю, после за-
писи рабочей программы становится невозможно прочитать или изменить какую-либо часть
программы. Это выполняется только с помощью специализированного программатора и тех-
нологических программ в условиях завода-изготовителя блока телемеханики БТМ. Версия
программы считывается по последовательному интерфейсу RS485.
Метрологические характеристики блока телемеханики БТМ нормированы с учётом
влияния на них ПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные метрологически значимого ПО
Цифровой идентификатор ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Значение
ПО_БТМ_ЦИТ_ЭС
не ниже 4011
не используется
Защита ПО от непреднамеренных и преднамеренных изменений соответствует сред-
нему уровню по Р 50.2.077-2014.
В блоке телемеханики БТМ отсутствует возможность внесения изменений (предна-
меренных или непреднамеренных) в ПО посредством внешних интерфейсов.
Защита блока телемеханики БТМ от преднамеренного изменения ПО через внутрен-
ний интерфейс (снятие платы блока телемеханики БТМ и доступ к разъему программирова-
ния) обеспечивается нанесением пломб на винты крепления платы БТМ.
Метрологические и технические характеристики
1 Количество каналов телеуправления1
2 Количество каналов телерегулирования2
3 Количество каналов телеизмерения аналогового сигнала4
4 Количество каналов передачи данных об учете электроэнергии1
5 Количество каналов телесигнализации2
6 Параметры системы питания
6.1 Рабочий диапазон питающего напряжения переменного
тока частотой 50 Гц, В,от 165 до 255
6.2 Мощность, потребляемая от сети, Вт, не более 12
7 Канал телерегулирования параметра "Потенциал"
- диапазон изменения параметра в цифровой форме на
входе БТМ, Вот 0 до минус 5
- диапазон изменения параметра в аналоговой форме на
выходе БТМ, мАот 4 до 20
- пределы допускаемой основной приведенной погрешности
преобразования, %
±
0,5
- пределы допускаемой дополнительной погрешности преобразования от изменения
температуры на каждые 10ºС, в пределах диапазона рабочих условий, %± 0,1
8 Канал телерегулирования параметра "Ток"
- диапазон изменения параметра в цифровой форме на входе БТМ, Аот 0 до 100
- диапазон изменения параметра в аналоговой форме на
выходе БТМ,от 4 до 20
- пределы допускаемой основной приведенной погрешности преобразования, %
±
0,5
Лист № 3
Всего листов 5
- пределы допускаемой дополнительной погрешности преобразования от изменения
температуры на каждые 10ºС, в пределах диапазона рабочих условий, %
±
0,1
9 Канал телеизмерения параметра "Выходное напряжение"
- диапазон изменения параметра в аналоговой форме на входе БТМ, В от 0 до100
- диапазон изменения параметра в цифровой форме на выходе БТМ В от 0 до100
- пределы допускаемой основной приведенной погрешности аналого-цифрового пре-
образования, %
±
0,5
- пределы допускаемой дополнительной погрешности аналого-цифрового преобразо-
вания от изменения температуры на каждые 10ºС, в пределах диапазона рабочих
условий, %
±
0,1
10 Канал телеизмерения параметра "Выходной ток"
- диапазон изменения параметра в аналоговой форме на входе БТМ, мВ от 0 до75
- диапазон изменения параметра в цифровой форме на выходе БТМ, Аот 0 до100
- пределы допускаемой основной приведенной погрешности
аналого-цифрового преобразования, %0,5
- пределы допускаемой дополнительной погрешности аналого-цифрового
преобразования от изменения температуры на каждые 10ºС, в пределах диапазона
рабочих условий, %
±
0,1
11 Канал телеизмерения параметра "Суммарный потенциал"
- диапазон изменения параметра в аналоговой форме на входе БТМ, В от минус 5 до+5
- диапазон изменения параметра в цифровой форме на выходе БТМ, В от минус 5 до+5
- пределы допускаемой основной приведенной погрешности
аналого-цифрового преобразования, %
±
0,5
- пределы допускаемой дополнительной погрешности аналого-цифрового преобразо-
вания
от изменения температуры на каждые 10ºС в пределах диапазона рабочих
условий, %
±
0,1
12 Канал телеизмерения параметра "Поляризационный потенциал"
- диапазон изменения параметра в аналоговой форме на входе БТМ, В от минус 5 до +5
- диапазон изменения параметра в цифровой форме на выходе БТМ, В от минус 5 до +5
- пределы допускаемой основной приведенной погрешности
аналого-цифрового преобразования, %
±
0,5
- пределы допускаемой дополнительной погрешности аналого-цифрового преобразо-
вания от изменения температуры на каждые 10ºС, в пределах диапазона рабочих
условий, %
±
0,1
13 Габаритные размеры БТМ, мм, не более 200х122х82
14 Масса БТМ, кг, не более1,2
от минус 55 до 55
15 Рабочие условия применения:
- температура окружающего воздуха,
о
С
(нормальное значение температуры (25 ± 2) ºС);
- относительная влажность воздуха при температуре +25
°
С, %
до 98
- атмосферное давление, кПа (мм рт. ст.)от 84 до 106,7 (от 630,2 до 800,5)
Знак утверждения типа
наносится на табличку, расположенную на боковой панели корпуса и на титульный лист ру-
ководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки БТМ должен соответствовать таблице 2.
Лист № 4
Всего листов 5
ОбозначениеКол-во
ФСКЕ.436237.019.00.0001
AN-GSM-05-SMA-STRAIGHT-25001
установлено в память БТМ при его из--
готовлении,
установлено в память БТМ при его из--
готовлении
RS4851
Таблица 2
Наименование
Блок телемеханики БТМ
в том числе
- антенна с кабелем
- резидентное программное обес-
печение, для его работы в составе
системы мониторинга и управления
СДМУ.01
- программное обеспечение для
его поверки
Интерфейс RS485
*
Поставка по отдельному заказу.
Перечень сопроводительной документации
- руководство по эксплуатации;
- формуляр;
- методика поверки.
Поверка
осуществляется по документу ФСКЕ.436237.019.00.000 МП «Блок телемеханики БТМ-ЦИТ-
ЭС. Методика поверки», согласованному ФГУП «ВНИИМС» 07.07.2010 г.
Основное оборудование для поверки:
Таблица 3
№Наименование и тип средства поверки
п\п (СП)
Метрологические
характеристики СП
ДиапазонПогрешность
1*10
-7
- 1000 В±0,01 %
0 - 30 В±0,1 В
1Прибор для поверки вольтметров диффе-
ренциальный В1-12
2Регулируемый источник постоянного
напряжения Mastech HY3002-2
3Ампервольомметр FLUKE 177
0,1 Ом - 50МОм±0,9%
Сведения о методиках (методах) измерений
Методыизмеренийизложенывруководствепоэксплуатации
ФСКЕ.436237.019.00.000 РЭ.
Нормативные и технические документы, устанавливающие требования к блокам теле-
механики БТМ-ЦИТ-ЭС
ГОСТ Р МЭК 870-4-93 Устройства и системы телемеханики. Часть 4. Технические требова-
ния.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электри-
ческие непрерывные входные и выходные;
ГОСТ 26830-86 Преобразователи электроэнергии полупроводниковые мощностью до 5 кВ·А
включительно. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия;
ТУ 4232-019-13766904-2009 (ФСКЕ 424348. 019 ТУ) Trial телемеханики БТМ-ЦИТ-ЭС.
Технические условия.
Лист № 5
Всего листов 5
Изготовитель
ООО «Центр Инновационных Технологий–Э.С.»
(ООО «ЦИТ-Э.С.»)
410010, Россия, г. Саратов, 1-й Пугачевский поселок, 44Б.
Тел/факс: +7 (8452) 69-21-96
ИНН 6452099807
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»),
Адрес: 119361, Россия, Москва, ул. Озерная, д.46,
тел.: +7 (495) 437-55-77, т./факс +7 (495) 781-86-40,
E-mail:
,
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииС.С. Голубев
«_____» ____________ 2015 г.
М.п.
