Приложение к свидетельству № 40138
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные цифровые напряжения постоянного тока
ЦВ 9257
Назначение средства измерений
Преобразователи измерительные цифровые напряжения постоянного тока ЦВ 9257
(далее по тексту – приборы) предназначены для линейного преобразования входного сигнала
в унифицированный выходной сигнал постоянного тока, измерения и отображения
результатов измерений на отсчетном устройстве (ОУ) и передачи результатов измерений на
ПЭВМ с использованием порта RS-485.
Описание средства измерений
Приборы предназначены для непосредственного включения.
Приборымогутприменятьсядлякомплекснойавтоматизацииобъектов
электроэнергетики различных отраслей промышленности.
Наличие двух встроенных реле позволяет осуществить коммутацию внешних цепей
при принижении или превышении входным сигналом установленного порога срабатывания.
Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется
потребителем и указывается при заказе.
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MOD-
BUS, режим RTU.
Приборы конструктивно состоят из следующих основных узлов: основания, кожуха,
лицевой панели, платы обработки, платы индикации, платы питания, платы клеммных коло-
док.
На плате индикации размещены 2 светодиода индикации превышения или принижения
входным сигналом установленного порога срабатывания (для преобразователей, в которых
присутствуют реле), и ОУ, на котором индицируется измеренное значение входного сигнала.
Основание с клеммами, крышка, кожух и лицевая панель выполнены из изоляционного
материала.
Крепление на щите осуществляется с помощью двух скоб, поставляемых вместе с при-
бором.
По заказу потребителя приборы могут быть изготовлены в конструктивном
исполнении Е или конструктивном исполнении Р, отличающимся габаритными размерами.
Внешний вид прибора приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначения мест для
нанесения оттисков клейм и размещения наклеек приведены на рисунках 2 и 3.
Лист № 2
Всего листов 7

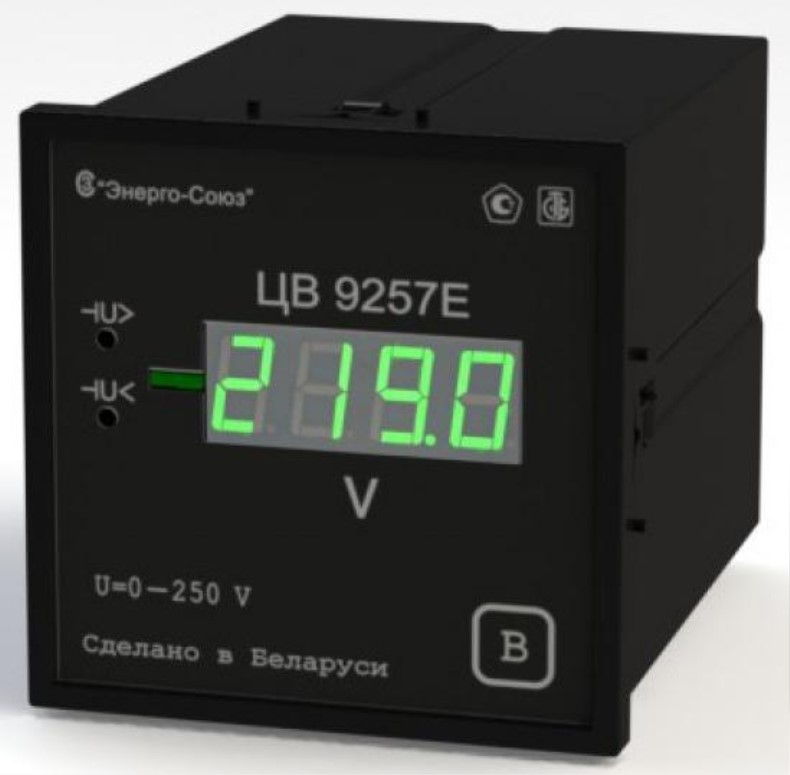

Рисунок 1 – Фотография общего вида прибора ЦВ 9257
Лист № 3
Всего листов 7

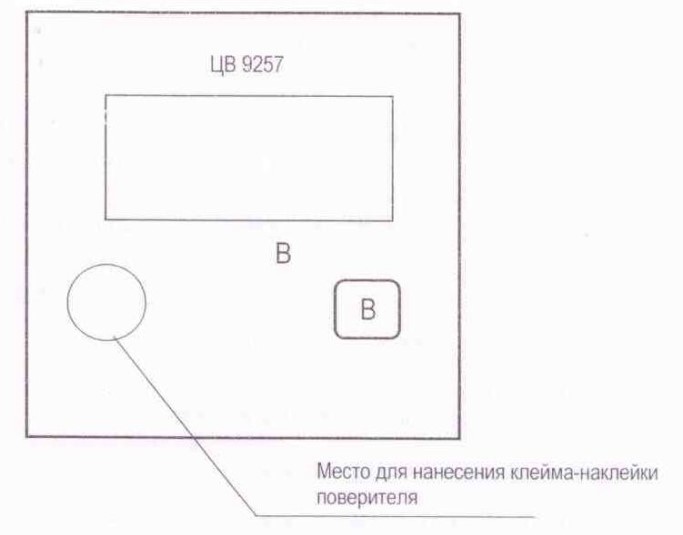

Рисунок 2 – Обозначение мест для нанесения оттисков клейм и размещения наклеек

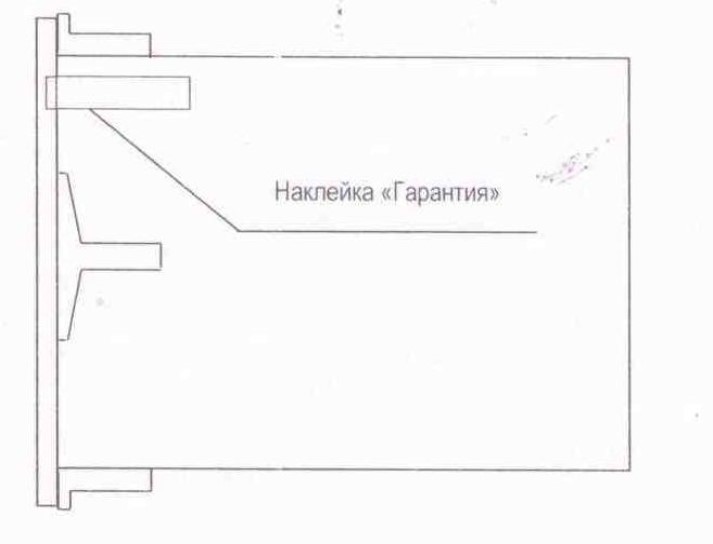

Рисунок 3 – Схема пломбировки от несанкционированного доступа
Лист № 4
Всего листов 7
Программное обеспечение
Внутреннее программное обеспечение предназначено для согласования взаимодейст-
вия узлов и блоков входящих в состав установки и реализации всех потребительских функ-
ций описанных в руководстве по эксплуатации.
Программное обеспечение (ПО) прибора записывается в память управляющего микро-
контроллера на этапе производства и в процессе эксплуатации прибора изменению не подле-
жит. Номер версии и значение цифрового идентификатора ПО контролируются при первич-
ной поверке прибора.
ПО осуществляет установку внутренней конфигурации составных частей прибора,
обеспечивая при этом соответствие его характеристик параметрам, заданным оператором.
Имеющийся в составе прибора интерфейс позволяет управлять прибором с помощью
ПЭВМ, что делает возможным его использование в составе различных автоматизированных
систем, модифицировать через интерфейс программное обеспечение невозможно.
Наименование
ПО
Внутренне программное
обеспечение измерителя
Внутренне программное
обеспечение индикатора
9257_izm.HEX
9257_ind.HEX
Номер версии
1.0
1.0
Таблица 1 - Идентификационные данные программного обеспечения
Идентификаци-
онное
наименование
ПО
Цифровой
C
идентификатор F9E46CA31D89D7E7944472946048E797
DB8FE4BC5455559099515AA428C17A8
ПО
Алгоритм вычисления цифрового идентификатора программного обеспечения для всех
программных модулей одинаковый: MD5.
Защита прибора от преднамеренного изменения ПО через внутренний интерфейс
(вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.
Уровень защиты программного обеспечения прибора от непреднамеренных и предна-
меренных изменений соответствует «высокому» в соответствии Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию.
Влияние программного обеспечения учтено при нормировании метрологических и
технических характеристик прибора.
Метрологические и технические характеристики
Позаказупотребителяприборымогутбытьизготовленыспараметрами
преобразуемого входного сигнала, приведенными в таблице 2.
Диапазон изменения преобразуемого входного сигнала и диапазон изменения
выходного аналогового сигнала указывается потребителем при заказе.
Класс точности приборов – 0,5.
Пределы допускаемой основной приведенной погрешности от нормирующего
значения (А
норм
) равны ± 0,5 %.
При определении основной приведенной погрешности по аналоговому выходу А
норм
равно верхнему пределу диапазона изменения выходного аналогового сигнала.
ПриопределенииосновнойприведеннойпогрешностипоОУА
норм
равно
номинальному значению входного сигнала.
При определении основной погрешности по выходу RS-485 А
норм
= 5 000 единиц.
Лист № 5
Всего листов 7
Тип
сигнала, В
выходного
нагрузки, кОм
Таблица 2
Диапазон измерения
Диапазон изменения
Диапазон
преобр
а
зов
а
теля
преобразуемого входного
ан
алогового
с
игнал
а
,
сопротивления
мА
от 0 до 1; от 0 до 5; от 0 до 5,0 от 0 до 3,0
от 0 до 10; от 0 до 60; от 0 до 20,0 от 0 до 0,5
от 0 до 100; от 0 до 150;
от 0 до 250; от 0 до 400;от 4,0 до 20,0от 0 до 0,5
ЦВ 9257
от 0 до 500
± 1; ± 5; ± 10; 0 – 2,05 – 5,0 от 0 до 3,0
± 60; ± 100; ± 5,0 от 0 до 3,0
± 150; ± 250; 4,0 – 12,0 – 20,0 от 0 до 0,5
± 400;
±
500
0 – 10,0 – 20,0 от 0 до 0,5
Пределыдопускаемойдополнительнойпогрешности,вызваннойизменением
температуры окружающего воздуха от нормальной (20 ºС) до любой температуры в пределах
рабочих условий применения на каждые 10 ºС, не превышают ± 0,25 %.
Пределы допускаемой дополнительной погрешности, вызванной изменением питания
отноминальногодоминимальногоимаксимальногозначений,непревышают
± 0,25 %.
Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего
однородного переменного магнитного поля с магнитной индукцией 0,5 мТл при самом
неблагоприятном направлении и фазе магнитного поля, не превышают ± 0,25 %.
Питание приборов определяется потребителем при заказе и осуществляется по одному
из следующих вариантов:
а) от источника напряжения переменного тока 220 В ± 10 % частотой 50 Гц;
б) от источника напряженияпеременного тока от 85 до 264 В (номинальное
напряжение 220 В) частотой 50 Гц или от источника напряжения постоянного тока от 120
до 300 В (номинальное напряжение 220 В);
в) от источника напряжения постоянного тока от 18 до 36 В (номинальное значение
24 В);
Мощность, потребляемая приборами от цепи питания при номинальных значениях
входных сигналов, В·А, не более6,0;
Мощность, потребляемая приборами от измерительной цепи при номинальных
значениях входных сигналов, В·А, не более0,7.
Рабочие условия применения: температура окружающего воздуха от минус 40 до плюс
50 ºС, относительная влажность воздуха 80 % при 25 ºС.
Габаритные размеры, мм, не более
а) исполнение Е98х98х138
б) исполнение Р120х120х138
Масса, кг, не более1,0
Средняя наработка на отказ, ч, не менее32 000
Средний срок службы, лет, не менее10.
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским методом и ли-
цевую панель прибора фотохимическим способом.
Комплектность средства измерений
Комплектность поставки соответствует таблице 3.
Лист № 6
Всего листов 7
Таблица 3
НаименованиеКоличество, шт. (экз.)
Преобразователь ЦВ 9257 1
Паспорт1
Руководство по эксплуатации 1
*
Методика поверки 1
*
CD-диск с демонстрационным программным обеспечением1
Упаковка1
Примечания: * - при поставке партии в один адрес допускается 1 экз. на 3 изделия
Поверка
осуществляется в соответствии с документом МРБ МП.2012-2010 «Преобразователи измери-
тельныецифровыепостоянноготокаЦА9256инапряженияпостоянноготока
ЦВ 9257. Методика поверки», утвержденным РУП «Витебский ЦСМС» 10.02.2010 г.
Перечень основных средств поверки:
Калибратор программируемый П320, класс точности 0,005;
Вольтметр В7-65; диапазон измерения напряжения от 0 до 300 В; пределы основной
погрешности ± 0,03 %;
Катушка электрического сопротивления Р331. R
ном
= 100 Ом, класс точности 0,01;
Магазин сопротивления Р33, величина сопротивления от 0,1 до 99999,9 Ом; класс точно-
сти 0,2.
Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве по эксплуатации УИМЯ.411600.056 РЭ
«Преобразователи измерительные цифровые постоянного тока ЦА 9256 и напряжения посто-
янного тока ЦВ9257. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразова-
телям измерительным цифровым напряжения постоянного тока ЦВ 9257
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические
условия.
TY BY 300521831.056-2010 Преобразователи измерительные цифровые постоянного тока
ЦА9256 и напряжение постоянного тока ЦВ9257. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Энерго-Союз» (ООО «Энерго-Союз»)
210601, Республика Беларусь, г. Витебск, ул. С. Панковой, д.3, ком.205
тел. (10375212) 23 72 80
факс (10375212) 23 72 88
e-mail:
Лист № 7
Всего листов 7
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств изме-
рений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ____ » ______________ 2015 г.
