Номер госреестра:
44640-11
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТОГФ-110
Производитель:
ООО "ЗЭТО-Газовые Технологии", г.Великие Луки
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.05.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42612
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

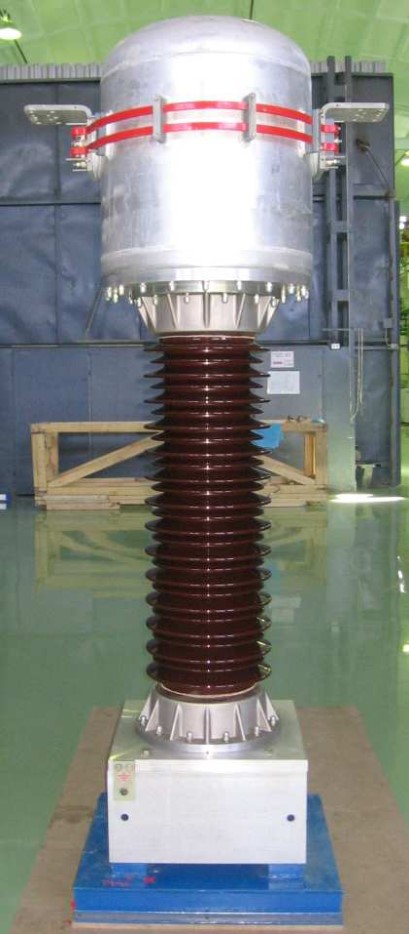

Трансформаторы тока серии ТОГФ-110
Назначение средства измерений
Трансформаторы тока серии ТОГФ-110 (далее – трансформаторы) предназначены для
передачи сигнала измерительной информации средствам измерений и устройством защиты и
управления в открытых и закрытых распределительных устройствах переменного тока частоты
50 Гц на номинальное напряжение 110 кВ.
Область применения: электроэнергетика.
Описание средства измерений
Принцип действия трансформаторов тока основан на использовании явления
электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный
ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный
поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как
вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной
обмотке и внешней нагрузке тока, пропорционального первичному току.
Первичная обмотка трансформаторов тока состоит из блоков переключения первичной
обмотки, внутренних стержней, наружных токоведущих шин. При изменении положения
перемычек в блоках переключения первичной обмотки изменяется путь протекания первичного
тока(иликоличествовитковпервичнойобмотки).Минимальномукоэффициенту
трансформации будет соответствовать положение перемычек, при котором ток от вывода Л1 до
Л2 будет протекать через все токоведущие части последовательно, максимальному - при
котором ток будет только через внутренние токоведущие стержни.
Блоквторичныхобмотокзакрепленнастойке,крепящейсякоснованию
трансформатора тока. Внутри стойки пропущены провода вторичных обмоток.
Элементы первичной обмотки закреплены на резервуаре, который закреплен на
фарфоровой покрышке, установленной на основании трансформаторов.
В качестве главной изоляции в трансформаторах тока серии ТОГФ-110 применяется
элегаз. Параметры элегаза контролируются сигнализатором плотности с температурной
компенсацией.
На основании трансформаторов установлен обратный клапан для подкачки элегаза.
Для защиты резервуара от разрыва при превышении внутреннего давления (например,
при избыточном заполнении газом или внутреннем дуговом перекрытии) в верхней части
резервуара расположен защитный узел с мембраной для сброса аварийного давления.
Предохранительная мембрана типа MX, размер 100 мм, давление срабатывания (от 0,8 до 1,0)
МПа ((от 8 до 10) кгс/см
2
).
На основании трансформаторов размещена табличка технических данных. Содержание
таблички соответствует ГОСТ 7746-2001.
Выводывторичныхобмотокпомещенывклеммнуюкоробку,закрываемую
пломбируемой скобой.
Рабочее положение трансформаторов в пространстве – вертикальное.
Трансформаторы имеют климатическое исполнение и категории размещения УХЛ1 и
УХЛ1* по ГОСТ 15150-69.
лист №2
всего листов 5
Трансформаторы тока выпускаются в следующих типоисполнениях:
Обозначение
типоисполнения
Trial пути утечки, см
не менее
Обозначение по
конструкторской
документации
ИВЕЖ.671214.001
-01
-02
-03
-04
-05
ТОГФ-110II*УХЛ1*
ТОГФ-110IIIУХЛ1*
ТОГФ-110IVУХЛ1*
ТОГФ-110II*УХЛ1
ТОГФ-110IIIУХЛ1
ТОГФ-110IVУХЛ1
285
315
400
285
315
400
лист №3
всего листов 5
Метрологические и технические характеристики
10; 20; 30; 40
5; 10; 15
Таблица 1 – Метрологические и технические характеристики
Наименование параметров
Номинальное напряжение U
ном
, кВ
Наибольшее рабочее напряжение, кВ
Испытательное напряжение промышленной частоты, кВ
Испытательное напряжение полного грозового импульса, кВ
Номинальная частота, Гц
Ряды номинальных первичных токов, I
1ном
, А:
- трансформаторов тока с возможностью изменения числа витков пер-
вичной обмотки
1)
Значение
110
126
230
450
50
50-100-200;
75-150-300;
100-200-400;
150-300-600;
200-400-800;
300-600-1200;
400-800-1600;
500-1000-2000;
750-1500-3000
800; 1000; 1200;
1500; 2000; 3000; 4000
1 и 5
- трансформаторов тока без возможности изменения числа витков пер-
вичной обмотки
Номинальный вторичный ток (варианты исполнения) I
2ном
, А
Количество вторичных обмоток,:
2)
- для измерений
- для защиты
Классы точности вторичных обмоток для измерений
Классы точности вторичных обмоток для защиты
Номинальная вторичная нагрузка при cos
j
2
=
0,8, ВUА:
1; 2
3; 4; 5
0,2S; 0,5S; 0,2; 0,5
5Р; 10Р
3; 5; 10; 15; 20; 25;
30; 50; 60; 75; 100
Номинальная предельная кратность вторичных обмоток для защиты
К
ном
Номинальный коэффициент безопасности приборов вторичной обмот-
ки для измерений и учета К
бном
Ток термической стойкости (в скобках указаны значения для транс-
форматоров тока без возможности изменения числа витков первичной
обмотки) I
Т
, кА
4
3)
25
4)
31,5
5)
40
6)
(63)
7)
лист №4
всего листов 5
0,34 (3,4)
Наименование параметров
Ток электродинамической стойкости (в скобках указаны значения для
трансформаторов тока без возможности изменения числа витков пер-
вичной обмотки) I
Д
, кА
Значение
10
3)
64
4)
80
5)
102
6)
(160)
7)
1; 3
10
188
4,5
элегаз - 2,5; азот - 0,4
Время протекания тока термической стойкости, с
Максимальный кажущийся заряд единичного частичного разряда, пКл,
не более
Объем газа в трансформаторах тока, дм
3
Масса газа в трансформаторе тока при давлении заполнения, кг
- элегаз для УХЛ1*
- смесь элегаза (SF
6
) и азота (N) для УХЛ1
Номинальное давление (давление заполнения) элегаза или смеси газов
при температуре плюс 20 °С, МПа абс. (кгс/см
2
)
0,5
40
2380×1030×647
480 ± 30
плюс 40
Утечка газа в год, % от массы газа, не более
Средний срок службы, лет не менее
Габаритные размеры, (высота×длина×ширина), мм
Масса в заполненном элегазом состоянии, кг
Верхнее рабочее значение температуры окружающего воздуха, °С
Нижнее рабочее значение температуры окружающего воздуха, °С
- для УХЛ1*
- для УХЛ1
Высота установки над уровнем моря, м, не более
минус 55
минус 60
1000
1) Три значения номинального первичного тока за счет переключения на первичной обмотке.
2) Вторичные обмотки могут иметь ответвление необходимое для требуемого значения номи-
нального первичного тока.
3) При включении трансформаторов тока на первичные токи 50-150 А ток электродинамиче-
ской стойкости 10 кА, ток термической стойкости 4 кА.
4) При включении трансформаторов тока на первичные токи 200-500 А ток электродинамиче-
ской стойкости 64 кА, ток термической стойкости 25 кА.
5) При включении трансформаторов тока на первичные токи 600-800 А ток электродинамиче-
ской стойкости 80 кА, ток термической стойкости 31,5 кА.
6) При включении трансформаторов тока на первичные токи 1000-2000 А ток электродинами-
ческой стойкости 102 кА, ток термической стойкости 40 кА.
7) При включении трансформаторов тока на первичные токи 3000 и 4000 А ток электродина-
мической стойкости 160 кА, ток термической стойкости 63 кА.
Знак утверждения типа
Знак утверждения типа наносится методом лазерной гравировки на табличку технических дан-
ных трансформатора и типографским способом на титульный лист паспортов.
Примечание
Комплектность средства измерений
Таблица 2 – Комплектность
№НаименованиеКоличество,
п/п шт.
1Трансформатор тока1
2Паспорт1
3Руководство по эксплуатации1
трансформатора тока
4Руководство по эксплуатации1
сигнализатора давления
Одно на партию из 3 трансформаторов,
поставляемых в один адрес
Одно на партию трансформаторов, по-
ставляемых в один адрес
лист №5
всего листов 5
Поверка
осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05),
прибор сравнения КТ-01, магазин нагрузок МР 3027 (± 4 %).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации
ИВЕЖ.671214.001 РЭ.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока серии ТОГФ-110
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная
схема для средств измерений коэффициента и угла масштабного преобразования синусоидаль-
ного тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. ТУ 3414-086-49040910-2010 (ИВЕЖ.671214.001 ТУ) Трансформаторы тока серии ТОГФ-110.
Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- «осуществление торговли и товарообменных операций…» (п. 7 ч. 3 ст. 1 Федерального Закона
от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»);
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации обяза-
тельным требованиям» (п. 14 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об
обеспечении единства измерений»).
Изготовитель
ООО «ЗЭТО - Газовые Технологии», г. Великие Луки.
Адрес: 182100, г. Великие Луки Псковской области, проспект Октябрьский, д. 79.
Тел. 8 (81153) 6-37-50
Факс 8 (81153) 6-38-45
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитар-
ное предприятие «Всероссийский научно-исследовательский институт метрологической служ-
бы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию и метрологииВ.Н. Крутиков
М.П.«»2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 5971-77 | Источники питания постоянного тока | Б5-51 | Завод "РИАП" (радиоизмерительной аппаратуры), г.Нижний Новгород | Нет данных | Перейти |
| 65592-16 | Трансформаторы напряжения | JDZXR23-6 | Фирма "Dalian No.1 Instrument Transformer Co., Ltd.", Китай | 4 года | Перейти |
| 83588-21 | Трансформаторы напряжения емкостные | TEMP 245 | Фирма "Trench Limited Instrument Transformer Division", Канада | 4 года | Перейти |
| 82741-21 | Трансформаторы тока | ТФЗМ 110Б IIIУ1 | Открытое Акционерное Общество "Запорожский завод высоковольтной аппаратуры" (ОАО "Запорожский завод высоковольтной аппаратуры"), Украина | 8 лет | Перейти |
| 15852-06 | Трансформаторы напряжения | CPA 72-550 | Фирма "ABB Power Technologies AB", Швеция | 8 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
