Источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г, ГРСИ 44591-10
Номер госреестра:
44591-10
Наименование СИ:
Источники радионуклидные фотонного излучения метрологического назначения закрытые
Обозначение типа:
ИМН-Г
Производитель:
ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()

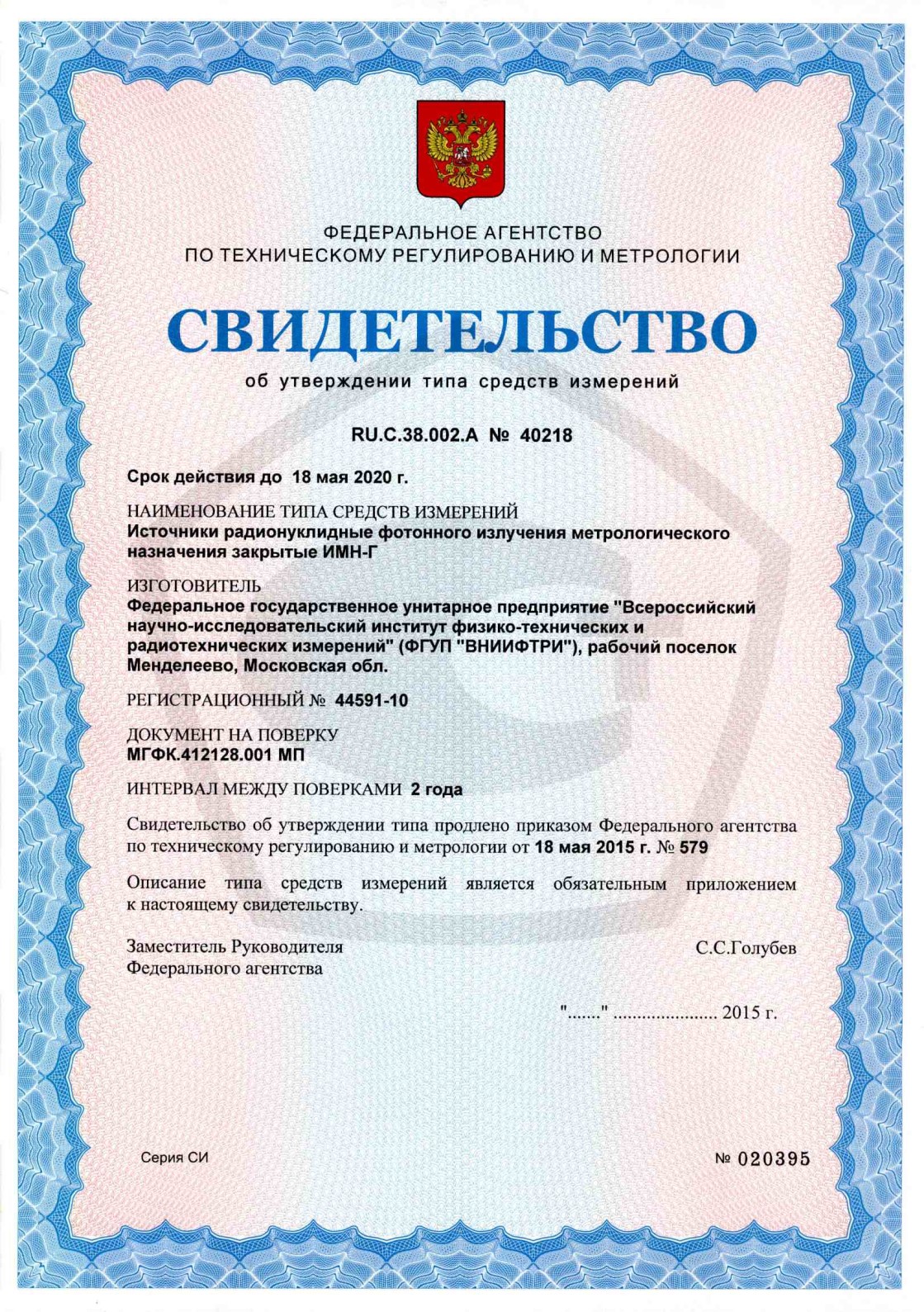

Приложение к свидетельству № 40218
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники радионуклидные фотонного излучения метрологического назначения
закрытые ИМН-Г
Назначение средства измерений
Источники радионуклидные фотонного излучения метрологического назначения закрытые
ИМН-Г (далее – источники) предназначены для воспроизведения активности, удельной
активности, объемной активности.
Описание средства измерений
Источники представляют собой радиоактивное вещество в определенном конструктивном
оформлении. Источники закрытые, конструкция гарантирует отсутствие загрязнения окружающей
среды и оборудования при использовании их в предусмотренных условиях эксплуатации.
Источники выполнены в пяти модификациях, которые отличаются конструктивными
особенностями:
- точечный источник фотонного излученияИМН-Г-1. Активная часть источника выполнена
локализованным нанесением аликвоты раствора нуклида известной удельной активности на
подложкуспоследующейгерметизацией;
- поверхностный источник гамма-излучения ИМН-Г-2. Активная часть источника выполнена
равномерным распределением раствора нуклида известной удельной активности на поверхности
подложкиспоследующейгерметизацией;
- объемный источник гамма-излучения твердотельный ИМН-Г-3-Т. Активная часть источника
выполнена равномерным распределением раствора нуклида известной удельнойактивности вобъеме
источникаспоследующейгерметизацией. Объем источника может быть организован металлическими
или органическими формами. Источник также может быть изготовлен при помощи временной
формы с последующим ее удалением;
- объемный источник гамма-излучения насыпной ИМН-Г-3-Н. Насыпные гранулированные
источники состоят из герметизированных гранул с равномерно распределенным внутри них
радионуклидом или смесью радионуклидов;
- источник высокоэнергетического гамма-излучения ИМН-Г-3-В. Активная часть источника
представляет собой смесь элементарного углерода, обогащенного по изотопу C-13, c
радиоактивным альфа-излучающим веществом. Активная часть источника находится в
герметичном двойном цилиндрическом контейнере из нержавеющей стали.
Внешний вид источников приведен на рисунках 1-3.

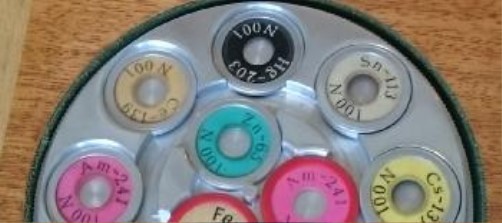

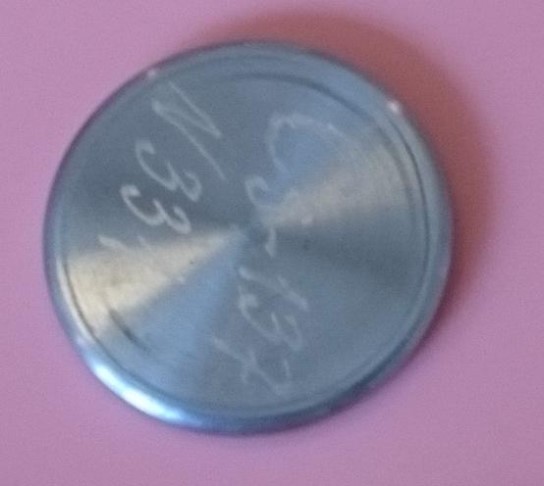

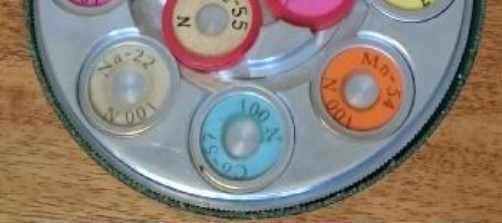

Рисунок 1 – Внешний вид источников ИМН-Г-1 и ИМН-Г-3-Т
Лист № 2
Всего листов 5

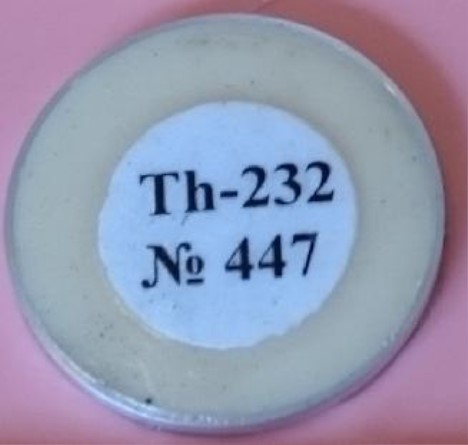

Рисунок 2 – Внешний вид источников ИМН-Г-3-Н

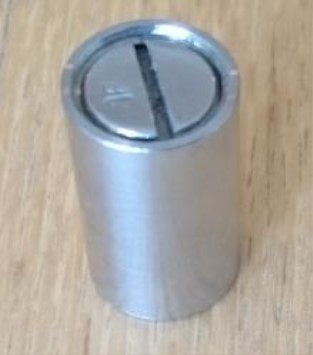

Рисунок 3 – Внешний вид источников ИВГИ и ИМН-Г-3-Т
Программное обеспечение
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Метрологические и технические характеристики источников приведены в таблице 1.
Таблица 1
Наименование характеристикиЗначение характеристики
Диапазон энергий фотонного излучения, кэВ
*)
от 4 до 6130
Диапазон воспроизведения активности (ИМН-Г-1, ИМН-Г-2), Бк от 10 до 1∙10
6
Диапазон воспроизведения удельной (объемной) активности (ИМН- от 10 до 1∙10
6
Г-3-Т, ИМН-Г-3-Н), Бк/кг (Бк/л)
ИВГИ
Лист № 3
Всего листов 5
Наименование характеристикиЗначение характеристики
Диапазон воспроизведения внешнего гамма-излучения, ИМН-Г-3-В, от 300 до 3000
(Е=6,13 МэВ) в угле 4
p
ср, с
-1
Пределы допускаемой относительной погрешности
воспроизведения активности, %
ИМН-Г-1
±
5
ИМН-Г-2
±
10
Пределы допускаемой относительной погрешности
воспроизведения удельной (объемной) активности (при
доверительной вероятности 0,95), %
ИМН-Г-3-Т
±
20
ИМН-Г-3-Н
±
20
Пределы допускаемой относительной погрешности
воспроизведения внешнего гамма-излучения (при доверительной
вероятности 0,95) , %
ИМН-Г-3-В
±
20
Неравномерность распределения активности по поверхности ИМН-5
Г-2, %, не более
Неравномерность распределения активности по объему ИМН-Г-3-2
Т, %, не более
Неравномерность распределения активности по объему ИМН-Г-3-2
Н, %, не более
Габаритные размеры (диаметр х высота), мм, не более
ИМН-Г-150 х 3
ИМН-Г-250 х 5
ИМН-Г-3-В15 х 30
Масса, кг, не более
ИМН-Г-10,1
ИМН-Г-20,1
ИМН-Г-3-В0,1
Средняя наработка на отказ, ч, не менее20000
Средний срок службы после ввода в эксплуатацию, лет, не более20
Рабочие условия эксплуатации:
- температура окружающего воздуха, °Сот минус 50 до 50
- относительная влажность при температуре воздуха 30 °С, %до 95
- атмосферное давление, кПаот 25 до 500
*)
радионуклиды, на основе которых изготавливаются ИМН-Г: Na-22; K-40; Ti-44+Sc-44; Mn-54;
Fe-55; Co-57; Co-60; Zn-65; Y-88; Nb-94; Ru-Rh-106; Cd-109; Sn-113; Ba-133; Cs-134; Сe-139; Cs-
137; Сe-144; Eu-152; Gd-153; W-188; Bi-207; Ra-226; Th-228; Th-232; Np-237; Am-241; Am-243;
Cf-249 и др.
Знак утверждения типа
наносится на паспорт типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Комплект поставки приведен в таблице 2.
Таблица 2
ОбозначениеНаименованиеКол-во
Источникирадионуклидныефотонного излучения 1*
метрологического назначения закрытые ИМН-Г
МГФК.412128.001ПСПаспорт1
МГФК.412128.001МПМетодика поверки 1**
МГФК.412128.001РЭРуководство по эксплуатации1**
Упаковка 1
Свидетельство о поверке 1
* - количество и состав в соответствии с условиями договора
** - в соответствии с условиями договора
Поверка
осуществляется в соответствии с документом МГФК.412128.001 МП «Источники радионуклидные
фотонного излучения метрологического назначения закрытыеИМН-Г. Методика поверки»,
утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 26 мая 2010 г.
Основные средства поверки:
- источники фотонного излучения радионуклидные закрытые спектрометрические эталонные
ОСГИ-3 (Рег. № 46383-11) в соответствии с ГОСТ 8.033-96 (активность 10
2
÷ 10
5
Бк);
- установки спектрометрические и радиометрические в соответствии с ГОСТ 8.033-96.
Сведения о методиках (методах) измерений
Источникирадионуклидныефотонногоизлученияметрологическогоназначения
закрытые ИМН-Г Руководство по эксплуатации МГФК.412128.001РЭ.
Нормативные документы, устанавливающие требования к источникам радионуклидным
фотонного излучения метрологического назначения закрытым ИМН-Г
1. ГОСТ Р 51873-2002 «Источники ионизирующего излучения радионуклидные закрытые.
Общие технические требования».
2. ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений
активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов
радионуклидных источников».
3. МГФК.412128.001ТУ «Источники радионуклидныефотонного излучения метрологического
назначения закрытые ИМН-Г. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
-приосуществлениипроизводственногоконтролясоблюденияустановленных
законодательством Российской Федерации требований промышленной безопасности при
эксплуатации опасного производственного объекта;
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных
ситуациях;
- при осуществлении деятельности в области использования атомной энергии.
Лист № 5
Всего листов 5
Изготовитель
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс (495) 526-63-00. E-mail:
.
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»_______________2015 г.
