Номер госреестра:
44590-12
Наименование СИ:
Датчики стационарные
Обозначение типа:
СД-1
Производитель:
ООО "Фирма "Аэротест", г.Люберцы
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.04.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial/2
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 375 от 22.02.2018 г.)
Датчики стационарные СД-1
Назначение средства измерений
Датчики стационарные СД-1 (далее - датчики) в зависимости от модификации предна-
значены для непрерывного автоматического измерения содержания метана (СН
4
), диоксида уг-
лерода (СО
2
), оксида углерода (СО) и кислорода (О
2
) в рудничной атмосфере (в том числе в
угольных шахтах опасных по рудничному газу или пыли), передачи информации об измеренной
концентрации в аналоговом и цифровом виде на компьютер диспетчера или в систему управле-
ния и контроля, выдачи аварийной звуковой и световой сигнализации, а также сигналов управ-
ления внешними исполнительными устройствами при помощи оптореле или электромагнитно-
го реле при достижении контролируемым параметром заданных порогов.
Описание средства измерений
Принцип действия датчика – термохимический для контроля метана, инфракрасный для
контроля диоксида углерода и электрохимический для оксида углерода и кислорода.
Способ забора пробы - диффузионный.
Датчик стационарный СД-1 выпускается следующих модификаций:
СД-1.М – контроль содержания метана,
СД-1.Д – контроль содержания углекислого газа,
СД-1.Т.CO – контроль содержания оксида углерода,
СД-1.Т.О2 – контроль содержания кислорода.
Для любой из вышеуказанных модификаций датчиков возможно универсальное испол-
нение, которое отличается введением дополнительного блока звуковой сигнализации и элек-
тромагнитного реле. В таком случае в маркировке датчиков в конце будет добавлена буква У,
например: СД-1.М.У, СД-1.Д.У и т.д.
Конструктивно корпус датчика состоит из двух отделений одинакового размера, для уни-
версального исполнения – из трех отделений. Отделение кабельных вводов, в котором распо-
ложены клеммы для соединения датчика с источником питания, чувствительным элементом и
вторичными приборами, и аппаратное отделение, в котором располагаются электронные платы,
служащие для обработки информации, формирования выходных сигналов и отображения ин-
формации. В универсальном исполнении третье отделение предназначено для крепления звуко-
вого излучателя, платы электромагнитного реле и двух дополнительных кабельных вводов
.
Датчик обеспечивает выполнение следующих функций:
- отображение текущего значения объемной доли определяемого газа,
- настройку при помощи кнопок, расположенных в нижнем отсеке;
- диагностику неисправности чувствительных элементов;
- передачу информации на внешнее приемное устройство, как в аналоговом, так и циф-
ровом формате;
- управление внешними исполнительными устройствами при помощи встроенного опто-
реле, так называемый "сухой" контакт, и релейными контактами (в зависимости от исполне-
ния);
- выдачу звуковой (и/или световой) сигнализации при достижении контролируемым па-
раметром заданного значения порога в универсальном исполнении.
Датчик относится к рудничному особовзрывобезопасному оборудованию по ГОСТ Р
МЭК 60079-0-2011, в зависимости от области применения относится к группе I и имеет уровень
взрывозащиты "особовзрывобезопасное электрооборудование" (РО).
Лист № 2
Всего листов 6
Взрывозащищенность датчика метана обеспечивается видами взрывозащиты "искробе-
зопасная электрическая цепь" по ГОСТ Р МЭК 60079-11-2010, "специальный" по
ГОСТ 22782.3-77 и выполнением конструкции датчика в соответствии с требованиями
ГОСТ Р 52350.29.1-2010.
Корпус датчика имеет степень защиты от проникновения внутрь твердых посторонних
тел и воды IP54 по ГОСТ 14254-96, газопроницаемый вход термохимического датчика - IP43.

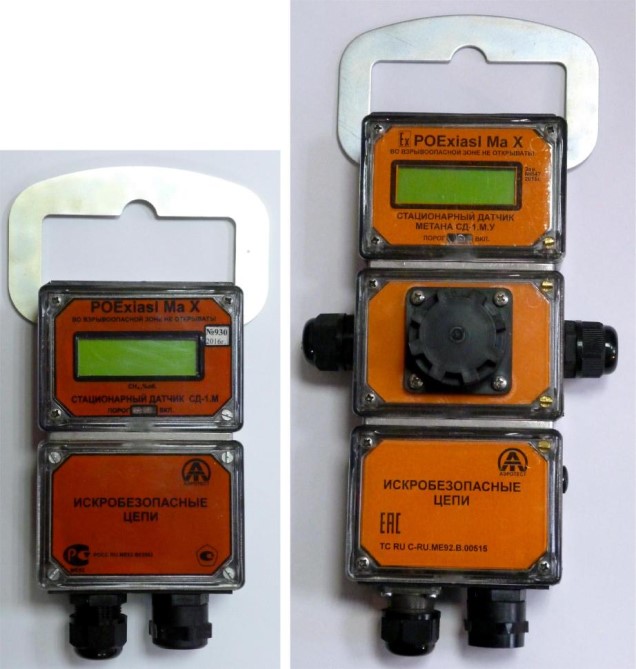

Общий вид датчиков стационарных СД-1 приведен на рисунке 1.
Пломбирование датчиков стационарных СД-1 отсутствует.
а)б)
Рисунок 1 - Общий вид датчиков стационарных СД-1 в обычном (а) и универсальном (б)
исполнениях
Программное обеспечение
Специализированное программное обеспечение (далее – СПО) СД-1 представлено встро-
енным программным обеспечением микропроцессорного устройства.
В функции СПО входит выполнение измерений, обработка информации, ее отображение
на жидкокристаллическом индикаторе, взаимодействие с пользователем через кнопки, установ-
ленные в отделении кабельных вводов, формирование выходных сигналов и реализация ин-
формационного обмена с внешними устройствами по интерфейсу RS485 с использованием про-
токола ModBus.
Влияние программного обеспечения анализаторов учтено при нормировании метрологи-
ческих характеристик.
Лист № 3
Всего листов 6
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014
достигается при помощи установки специальных винтов для предотвращения несанкциониро-
ванного доступа и преднамеренного вмешательства в работу ПО, а также при помощи специ-
альных схемотехнических решений для защиты от внешних электромагнитных полей и им-
пульсов. Дополнительной мерой защиты от считывания и модификации исполняемого кода ПО
является использование блокировки памяти программ микроконтроллера (установка битов за-
щиты) при записи программ в память микроконтроллера на предприятии-изготовителе.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
СД1.Х.ХХ
13.0 и выше
–
Метрологические и технические характеристики
Наименование характеристики
Значение
СД-1.Т.СО, 2018
Таблица 2 - Метрологические характеристики
Модификация
датчика, год на-
чала выпуска
Диапазон измерений объемной доли:
– СН
4
, %
от 0 до 2,5
от 5 до 100
от 0 до 2,0
СД-1.М, 2012
СД-1.М, 2018
СД-1.Д, 2012
– СО
2
, %
– CO, млн
-1
от 0 до 520
от 0 до 30,0
СД-1.Т.СО, 2018
СД-1.Т.О2, 2012
– О
2
, %
Пределыдопускаемой основной абсолютной погрешности
измерений объемной доли (
D
0
):
СД-1.М, 2012
СД-1.М, 2018
СД-1.Д, 2012
– СН
4
, %
в диапазоне от 0 до 2,5 %
в диапазоне от 5 до 100 %
– СО
2
, %
– CO, млн
-1
±
0,1
±
3
±
0,2
±
(2+0,08С),
где С – значение
объемнойдоли,
млн
-1
±
0,5
СД-1.Т.О2, 2012
– О
2
, %
Пределы допускаемой абсолютной погрешности сраба-
тывания аварийной сигнализации при достижении уста-
новленных порогов:
– СН
4
, %
– CO, млн
-1
±
D
0
±
D
0
СД-1.М, 2012
СД-1.Т.СО, 2012
±
D
0
все
Пределы допускаемой дополнительной погрешности,
возникающей от изменения температуры окружающей
среды в условиях эксплуатации, на каждые 10 С от
нормальных условий
Пределы допускаемой дополнительной погрешности,
возникающей от изменения относительной влажности в
условиях эксплуатации
±
(2·
D
0
)
все
Лист № 4
Всего листов 6
Наименование характеристики
Значение
Продолжение таблицы 2
Модификация
датчика, год на-
чала выпуска
Пределы допускаемой дополнительной погрешности, воз-
никающей от изменения атмосферного давления:
при давлении 120 кПа
при давлении 80 кПа
±
(2·
D
0
)
±
(3·
D
0
)
все
все
±
D
0
все
±
D
0
все
Пределы допускаемой дополнительной погрешности, воз-
никающей от изменения скорости воздушного потока в ус-
ловиях эксплуатации
Пределы допускаемой дополнительной погрешности, воз-
никающей от изменения наклона датчика в любом направ-
лении на угол 90°
Диапазон регулировки порогов срабатывания сигнализа-
ции и управляющих сухих контактов и реле при измерении
объемной доли:
– СН
4
, %
– CO, млн
-1
от 0,5 до 2,5
от 15 до 100
СД-1.М, 2012
СД-1.Т.СО, 2012
Значение
от 6 до 15
1,2
8
15
45
90
D
0
D
0
44
104
145
70
175
340
Таблица 3 - Основные технические характеристики
Наименование характеристики
Источник питания – внешний блок питания напряжением, В
Потребляемая мощность, Вт, не более
Время установления показаний при измерении объемной доли метана, с,
не более:
– t(50)
– t(90)
Время установления показаний при измерении объемной доли углеки-
слого газа, оксида углерода и кислорода, с, не более:
– t(50)
– t(90)
Пределы изменений показаний при работе датчика в течение 1 ч (крат-
ковременная стабильность)
Пределы изменений показаний при работе датчика в течение четырех
недель по 8 ч в день (долговременная стабильность)
Габаритные размеры, мм, не более:
- датчик в обычном исполнении
– высота
– ширина
– длина
- датчик в универсальном исполнении
– высота
– ширина
– длина
Масса, г, не более:
- датчик в обычном исполнении
- датчик в универсальном исполнении
600
1300
Лист № 5
Всего листов 6
Значение
1
6
14000
от 0 до +35
от 20 до 98
от 80 до 120
8
2
от 5 до 35
0,35
Продолжение таблицы 3
Наименование характеристики
Средний срок службы чувствительных элементов, лет
Средний срок службы датчика, лет
Средняя наработка на отказ, ч
Условия эксплуатации:
- в макроклиматических районах с умеренным климатом в соответ-
ствии с ГОСТ 15150-69 в исполнении У категории размещения 5
- температура окружающей среды,
о
С
- относительная влажность воздуха при температуре +35 °С, %
- атмосферное давление, кПа
- скорость движения газовоздушного потока, м/с, не более
- содержание пыли в атмосфере, г/м
3
, не более
- вибрация частотой, Гц
амплитудой, мм
Состав атмосферы в условиях применения датчика метана:
- не допускается содержание в атмосфере механических и агрессивных примесей (хлор,
сера, фосфор, мышьяк, сурьма и их соединения) в концентрациях, влияющих на каталитиче-
скую активность элементов датчика)
от +5 до +40
80
от -30 до +50
100
Условия хранения:
- температура окружающей среды, °С
- относительная влажность воздуха при температуре 25 °С, %, не
более
Условия транспортирования:
- температура окружающей среды, °С
- относительная влажность воздуха при температуре 25 °С, %, не
более
Маркировка взрывозащиты
РО Ex ia s I Ma X
Знак утверждения типа
наносится на верхнюю крышку датчика методом штемпелевания и на титульный лист руково-
дства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
Таблица 4 – Комплектность датчиков стационарных СД-1
Наименование
Датчик СД-1
Насадка для подачи ПГС
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
---
СД-1 00 00 000РЭ
СД-1 00 000 МП с Изм. № 1
Количество
1 шт.
1 шт. на партию датчиков
1 экз.
1 шт. на партию датчиков
1 экз.
Поверка
осуществляется по документу СД-1 00 000 МП "Датчики стационарные СД-1. Методика повер-
ки" с изменением. № 1, утвержденному ФГУП "ВНИИМС" 14.12.2018 г.
Основные средства поверки:
- Государственные стандартные образцы состава искусственной газовой смеси ГСО
10703-2015, ГСО 10706-2015, ГСО 10707-2015 по ТУ 2114-015-00153318-2015;
- термометр лабораторный ТЛ-4, диапазон измерения (0 - 50)
°
С, цена деления 0,1
°
С,
(регистрационный номер 303-91);
Лист № 6
Всего листов 6
- психрометр аспирационный МБ-4М, диапазон измерений относительной влажности
(10 – 100) %, (регистрационный номер 10069-85);
- барометр-анероид контрольный М-67,
(
регистрационный номер 3744-73).
Допускается применение аналогичных средств поверки с метрологическими характери-
стиками не хуже, чем у указанных.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации
Нормативные и технические документы, устанавливающие требования к датчикам ста-
ционарным СД-1
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие
технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие тре-
бования
ГОСТ Р МЭК 60079-11-2010 Взрывоопасные среды. Часть 11. Искробезопасная электри-
ческая цепь "I"
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для раз-
личных климатических районов. Категории, условия эксплуатации, хранения и транспортиро-
вания в части воздействия климатических факторов внешней среды
ТУ 4215-023-50151796-09 Стационарный датчик «СД-1». Технические условия
Изготовитель
Общество с ограниченной ответственностью "ФИРМА "АЭРОТЕСТ"
(ООО "ФИРМА "АЭРОТЕСТ")
ИНН 5027070371
Адрес: 140004, Московской обл., г. Люберцы, пос. ВУГИ, завод ЭКОМАШ
Тел./факс: +7 (495) 557-85-42, +7 (495) 557-85-30
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие"Всероссийскийнаучно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 57932-14 | Датчики газоаналитические | GTR 210 | Фирма "ADOS GmbH", Германия | 1 год | Перейти |
| 67633-17 | Датчики угла наклона | Inclinometer SM1I | Фирма "Advitam", Франция | 1 год | Перейти |
| 21195-01 | Шунты измерительные стационарные взаимозаменяемые | 75ШИСВ | ОАО "Электроприбор", г.Чебоксары | 1 год | Перейти |
| 10866-87 | Датчики силоизмерительные тензорезисторные | 9035 ДСТ | АО "Сибтензоприбор", г.Топки | В составе весо- и силоизмерительных устройств по соответствующей НТД | Перейти |
| 56292-14 | Датчики скорости вращения | A5S08В50 | Фирма "Braun GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
