Газоанализаторы NGA-2000 мод. MLT, CLD, WCLD, FID, HFID, TFID, ГРСИ 44585-10
Номер госреестра:
44585-10
Наименование СИ:
Газоанализаторы
Обозначение типа:
NGA-2000 мод. MLT, CLD, WCLD, FID, HFID, TFID
Производитель:
Фирма "Emerson Process Management GmbH & Co. OHG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.11.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 40090
об утверждении типа средств измерений
Лист №
1
Всего листов
7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы серии NGA-2000 (модели MLT, CLD, WCLD, FID, HFID, TFID)
Назначение средства измерений
Газоанализаторы серии NGA-2000 (модели MLT, CLD, WCLD, FID, HFID, TFID) (далее –
газоанализаторы) предназначены для непрерывного определения содержания газов в
промышленных выбросах, отработавших газах автомобильных двигателей, для определения
примесей в чистых газах.
Описание средства измерений
Измерение содержания газов осуществляется с помощью следующих детекторов:
пламенно-ионизационного (модель FID), термо пламенно-ионизационного (модель TFID) и
пламенно-ионизационногосподогревом(модельHFID)дляуглеводородныхгазов;
хемилюминесцентного (модель CLD) и с влажным хемилюминесцентным детектированием
(модель WCLD) для окислов азота. Модель MLT комплектуется недисперсионным
фотометрическим детектором NDIR/VIS/UV для неорганических и органических газов и паров;
парамагнитным РО
2
и электрохимическим ЕО
2
детекторами для кислорода, а также детектором
по теплопроводности ТС для водорода. Обогреваемые модели TFID и HFID позволяют
исключить конденсацию измеряемого газа, с этой же целью в модели WCLD предусмотрена
подача пробы через нагреваемую печь.
Газоанализатор может содержать до пяти измерительных каналов.
Так, модификация MLT1 может содержать от 1 до 4 каналов NDIR, 1 канал UV (VIS) и до
2-х каналов РО
2
(ТС). Модификация MLT2 от 1 до 4 каналов NDIR, от 1 до 3 каналов UV(VIS) в
различных комбинациях и до 3 каналов РО
2
(ТС, ЕО
2
). Модификация MLT3 включает от 1 до 2
каналов NDIR (UV, VIS) в различных комбинациях и до 2 каналов РО
2
(ТС), MLT4 - до 4
каналов NDIR, до 2 каналов UV(VIS) и до 2 каналов РО
2
(ТС).
На лицевой панели анализатора расположена клавиатура для управления работой прибора
и дисплей, на который могут быть выведена необходимая информация о состоянии прибора, в
том числе значения градуировочных коэффициентов. В процессе измерений на экране
высвечиваются: дата, диапазон измерений, текущее значение концентрации анализируемого
газа.
Конструкция анализатора и программный продукт обеспечивают:
- автоматическую градуировку, последовательный интерфейс передачи данных (RS232C
или RS485) возможность подключения к информационной сети, программирование режимов
работы с помощью интерфейса оператора.
Предусмотрен вывод информации в аналоговой форме (2-8 выходов 0-20, 4-20 мА; 0-10,2-
10 В).
На основе центрального электронного блока и специального программного обеспечения
формируются системы, включающие указанные выше детекторные модули, что обеспечивает
многокомпонентный анализ.
Газоанализаторы модификации MLT2 выпускаются во взрывозащищенном исполнении с
маркировкой взрывозвщиты 1Expxia[ia]IICT4X и 2ExpzIICT4X
Лист № 2
Всего листов 7
Модель MLT2
Модель WCLD
Модель CLD
Модель MLT1
Модель FID
Модели MLT3, MLT4
Модель HFID
Модель TFID

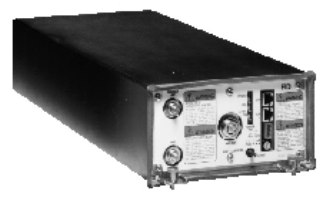

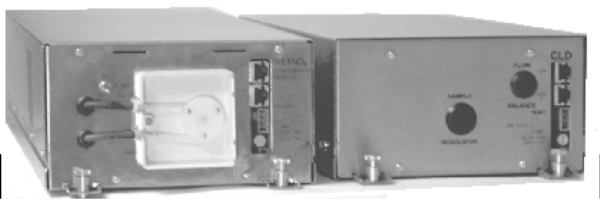

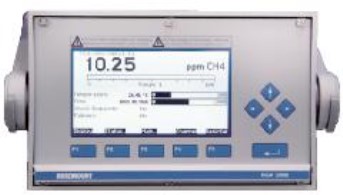

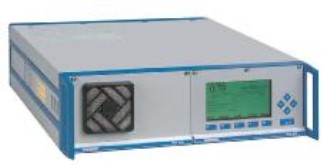

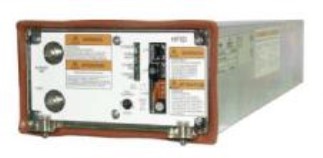

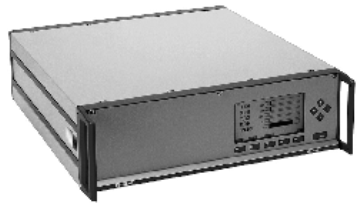

Рис. 1. Фотографии внешнего вида газоанализаторов серии NGA-2000.
Лист № 3
Всего листов 7
mlt_5.s2
Программное обеспечение
Идентификационные данные программного обеспечения газоанализаторы серии NGA-
2000 (модели MLT, CLD, WCLD, FID, HFID, TFID) приведены в таблицах 1, 2.
Таблица 1
Идентификационные данныеЗначение
(признаки)
модель MLTмодель TFIDмодель CLD
Идентификационное наиме- mlt_1.s2 CLD_MOD.S2
нование ПО
Номер версии (идентифика-Не ниже 3.9.4Не ниже 3.7.3Не ниже 3.9.4.1
ционный номер ПО)
Цифровой идентификаторНет контрольнойНет контрольнойНет контрольной
ПО суммы суммы суммы
Другие идентификационные – – –
данные (если есть)
Таблица 2
Идентификационные дан-Значение
ные (признаки)
модель WCLDмодель FIDмодель HFID
Идентификационное наиме- WNX_MOD.S2 FID_MOD.S2 HFD_MOD.S2
нование ПО
Номер версии (идентифика-Не ниже 3.9.4Не ниже 3.9.4Не ниже 3.9.4
ционный номер ПО)
Цифровой идентификаторНет контрольнойНет контрольнойНет контрольной
ПО суммы суммы суммы
Другие идентификационные – – –
данные (если есть)
Уровень защиты встроенного программного обеспечения от непреднамеренных и предна-
меренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Влияние программного обеспечения системы учтено при нормировании метрологических
характеристик.
Лист № 4
Всего листов 7
Метрологические и технические характеристики
Диапазон измерений и пределы допускаемых значений основной приведенной погрешности газоанализаторы серии NGA-2000 (модели
MLT, CLD, WCLD, FID, HFID, TFID) приведены в таблицах 1 – 4.
Таблица 1
Наименование характеристикиMLT
Анализируемый компонентСОСО
2
NОNО
2
С
2
Н
5
ОНСН
3
ОНS0
2
Диапазон измерений (минимальный/ (0-50) млн
-1
/ (0-100) млн
-1
/ (0-250) млн
-1
/ (0-50) млн
-1
/(0-0,1) % (0-0,1) % (0-50) млн
-1
/
максимальный), об. доля (0-100) % (0-100) % (0-100) % (0-1) % (0-50) %
Пределы допускаемых значений ос-± 5± 8± 8± 8± 20± 20± 8
новной приведенной погрешности, %
NH
3
(0-200) млн
-1
/(0-5) %/
(0-300) млн
-1
(0-100) %
MLT
СН
4
(0-300) млн
-1
/(0-1) %/
(0-5000) млн
-1
(0-100) %
С
4
Н
10
(0-2) %
C
6
H
14
(0-300) млн
-1
/
(0-9000) млн
-1
Таблица 2
Наименование характеристики
Анализируемый компонент
Диапазон измерений (минимальный/
максимальный), об. доля
Пределы допускаемых значений ос-
новной приведенной погрешности, %
N
2
O
(0-100) млн
-1
/
(0-100) %
± 9
± 8± 6
± 7± 2
± 4
± 10
C
7
H
8
(0-500) млн
-1
C
3
H
6
C
2
H
4
(0-15) % (0-3) %
H
2
(0-100) %
Таблица 3
Наименование характеристики
Анализируемый компонент
Диапазон измерений (минимальный/
максимальный), об. доля
Пределы допускаемых значений основ-
ной приведенной погрешности, %
± 20
± 8± 8
MLT
SF
6
HCN
(0-400) млн
-1
/(0-15) млн
-1
(0-2) %
± 10± 15
С1
2
(0-0,1) %/
(0-10) %
± 10
Н
2
O
(0-0,1) %/
(0-10) %
± 5
± 5
CLD, WCLD
NO
(0-500) млн
-1
/
(0-10000) млн
-1
Таблица 4
Наименование характеристики
Анализируемый компонент
Диапазон измерений (минимальный/
максимальный), об. доля
Пределы допускаемых значений ос-
новной приведенной погрешности, %
MLT
O
2
O
2
(0-2) %/ (0-5) %/
(0-100) % (0-25) %
± 5 ± 5
± 8
FID, HFID
СН
4
(0-500) млн
-1
/
(0-5) %
± 10
СН
4
(0-30) млн
-1
/
(0-2) %
± 5
TFID
С
3
Н
8
(0-30) млн
-1
/
(0-1) %
± 8
С
4
Н
10
(0-30) млн
-1
/
(0-1) %
± 10
Лист № 5
Всего листов 7
0,01D+0,01X
0,02D
0,001D
0,001X
0,02D
0,02D-0,005X
0,02D +0,01X
1
0,5
1
1
2
13
18
8,2
10,6
20,5
16
15
133x213x591
656x550x356
133x483x537
109x213x44
109x213x57
110x209x46
110x209x573
140x448x537
Дополнительная абсолютная погрешность, обусловленная изменением:
- температуры окружающей среды/10°С:
модель MLT (детекторы NDIR/VIS/UV), модель MLT (детекторы PO
2
,
EO
2
, ТС)
модели CLD, WCLD, FID, HFID, TFID
- атмосферного давления/ГПа:
модель MLT (детекторы NDIR/VIS/UV), модель MLT (детекторы PO
2
,
EO
2
, ТС)
модели CLD, WCLD, FID, HFID, TFID
- скорости газового потока
модель MLT (детекторы NDIR/VIS/UV), модель MLT (детекторы PO
2
,
EO
2
, ТС)
Максимальное изменение показаний за неделю:
модель MLT (детекторы NDIR/VIS/UV)
модели MLT (детекторы PO
2
,EO
2
,ТС),CLD, WCLD, FID, HFID, TFID
Сходимость показаний (СКО результатов последовательных измерений), %
шкалы
модель MLT (детекторы NDIR/VIS/UV), модель MLT (детекторы PO
2
,
EO
2
, ТС)
модели CLD, WCLD
модели FID, HFID, TFID
Предел детектирования, % шкалы:
модель MLT (детекторы NDIR/VIS/UV), модель MLT (детекторы PO
2
,
EO
2
, ТС), модели CLD, WCLD, FID, HFID
модель TFID
Масса, кг, не более:
модель MLT (модификации MLT1, MLT2)
модель MLT (модификации MLT3, MLT4)
модель CLD
модель WCLD
модель FID
модель HFID
модель TFID
Габаритные размеры, мм, не более
модель MLT (модификации MLT1)
модель MLT (модификации MLT2)
модель MLT (модификации MLT3, MLT4)
модель CLD
модель WCLD
модель FID
модель HFID
модель TFID
Примечание:
D - верхнее значение диапазона измерения.
X - измеренное значение концентрации.
+
22
24 или 220
-
33
Условия эксплуатации:
- напряжение питания, В:
модели MLT (модификации MLT1, MLT2), MLT (модифи-
кации MLT3, MLT4)
модели CLD, WCLD, FID, HFID
24
Лист № 6
Всего листов 7
модель TFID
+
22
220
-
33
от 5 до 40
- диапазон температуры окружающей среды, °С:
модели MLT (модификации MLT1, MLT2), MLT (модифи-
кации MLT3, MLT4), HFID, TFID
модели CLD, WCLD, FID
- относительная влажность,
%,
не более
от 0 до 45
90 (при температуре 20°С)
70 (при температуре 40°С)
Знак утверждения типа
наносится на лицевую панель прибора методом штемпелевания и на титульный лист руково-
дства по эксплуатации типографским способом.
Комплектность средства измерений
Газоанализатор серии NGA-2000 – 1 шт.
Эксплуатационная документация - 1 комп.
Методика поверки - 1 экз.
Поверка
осуществляется по документу МП 44585-10
"
Инструкция. Газоанализаторы серии NGA-2000
(модели MLT, CLD, WCLD, FID, HFID, TFID). Методика поверки", утвержденному ФГУП
"ВНИИМС" 25 октября 2010 г.
Средства поверки:
- ГСО состава газовых смесей по ТУ 6-16-2956-01;
- установка динамическую "Микрогаз-Ф" с источниками микропотоков;
- газоаналитический комплекс МОГАИ-6;
- генератор газовых смесей ГГС-03-03;
- генератор влажного газа "Родник-2м".
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации "Газоанализаторы серии NGA-2000 (модели MLT,
CLD, WCLD, FID, HFID, TFID)".
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам серии NGA-2000 (модели MLT, CLD, WCLD, FID, HFID, TFID)
1.ГОСТ13320-81"Газоанализаторыпромышленныеавтоматические.Общие
технические условия".
2. ГОСТ 8.578-08 "Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах".
3. Техническая документация фирмы-изготовителя "Emerson Process Management GmbH
& Co. OHG", Германия.
Изготовитель
Фирма "Emerson Process Management GmbH & Co. OHG”, Германия
Адрес: Industriestrasse 1, D-63594 Hasselroth, Germany
Заявитель
Общество с ограниченной ответственностью "Эмерсон" (ООО "Эмерсон")
Адрес: 115054, Москва, ул. Дубининская дом 53, строение 5
Тел.:8 (495) 995 95 59 (многоканальный), факс: 8 (495) 424 88 50
Лист № 7
Всего листов 7
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в це-
лях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
м.п."____" ___________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 4875-75 | Газоанализаторы кислорода | Флюорит | Нет данных | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 15233-96 | Газоанализаторы | PLMS GD 4000 | Фирма "PPM Systems Oy", Финляндия | 1 год | Перейти |
| 19853-00 | Газоанализаторы | Кедр М | АООТ "НПО Химавтоматика", г.Москва | 1 год | Перейти |
| 54533-13 | Газоанализаторы | VA-3000 | Фирма "Horiba Ltd.", Япония | 1 год | Перейти |
| 21340-01 | Газоанализаторы | ИВА-1В | АООТ "НПО Химавтоматика", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
