Номер госреестра:
44566-10
Наименование СИ:
Программаторы тахографов
Обозначение типа:
CD400
Производитель:
Фирма "CD Concept S.P.R.L.", Бельгия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.07.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 40055
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Программаторы тахографов CD 400
Назначение средства измерений
Программаторы тахографов CD 400 (далее - программатор) предназначены для
настройки параметров и калибровки контрольных устройств (тахографов), установленных на
автотранспортных средствах.
Описание средства измерений
Принцип действия программатора основан на генерации последовательности электрических
импульсов, имитирующих работу электрического датчика тахографа. Частота следования импульсов
программно связанасконстантой поверяемого тахографаК (К – количествоимпульсовна1 кмпути),
чтопозволяетимитироватьскоростьдвиженияипройденныйпутьтранспортногосредства.
Программатор предназначен для электронных тахографов К1314/1319, МТСО 1324/1290, EGK
100, V-Roon 2400 ицифровыхVDO, ACTIA, SE5000 и EFAS.
В режиме измерения количества импульсов программатор работает как счётчик и позволяет
запрограммироватьполученноезначение.
В режиме измерений константы «k», прибор генерирует последовательность импульсов
запроса с определённым периодом следования, которая поступает на тахограф. Тахограф формирует
последовательность импульсов ответа, период следования которых пропорционален константе
поверяемоготахографа.
В режиме задания имитируемой скорости движения, генерируется последовательность
импульсов, частота следования которых пропорциональна имитируемой скорости и программно
введеннойконстантеповеряемоготахографа.
В режиме задания имитируемого пройденного пути, генерируется пачка импульсов,
количество которых пропорционально имитируемомупутииконстантеповеряемоготахографа.
В режиме измерения погрешности хода часов прибор, с помощью зонда часов, принимает
электромагнитное излучение от кварцевых часов тахографа, сравнивает период следования этих
импульсов с периодом следования тактовых импульсов от внутреннего генератора и индицирует
значениеотклонения
.
Программатор представляет собой портативную переносную аппаратуру. На лицевой панели
программатора расположен жидкокристаллический экран и клавиатура, с помощью которой
вызываются необходимые команды для задания режимов работы и вводятся цифровые данные.
На экране индицируется текущий режим и результаты измерений.
В нижней части прибора расположены разъемы для подключения к поверяемому
тахографу и обновления встроенного программного обеспечения.

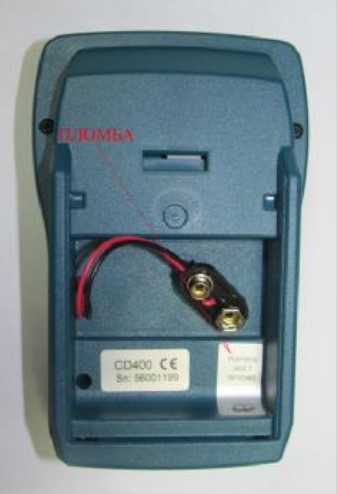

В задней панели прибора, под съёмной крышкой, предусмотрено место для аккумуляторов
автономного питания.
Внешний вид программатора представлен на рисунке 1.
Лист № 2
Всего листов 4

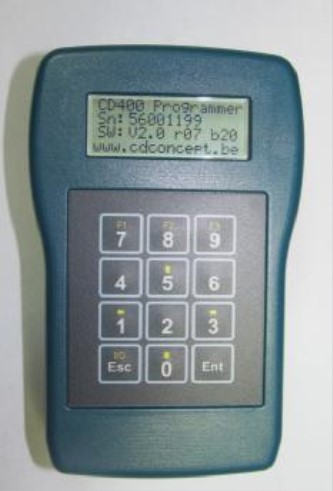

Рисунок 1. Внешний вид программатора CD 400
Программное обеспечение
Программатор поставляется вместе со встроенным программным обеспечением.
ВстроенноепрограммноеобеспечениеустановленовПЗУпрограмматораи
предназначено для обеспечения его функциональности. Оно обеспечивает:
- проведение и отображение результатов измерений;
- ввод и отображение параметров, подключаемых тахографов;
- ввод и отображение функциональных параметров программатора.
К метрологически значимому относится всё встроенное ПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО*
Другие идентификационные данные, если имеются
Значение
2
v2.0 r07
не ниже 2
-
-
Влияние программного обеспечения на метрологические характеристики учтено при
нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «Средний» по Р 50.2.077–2014.
Лист № 3
Всего листов 4
Наименование характеристики
от2500 до25000
±0,5
±0,2
±2
±0,5
±0,5
120×80×45
Условия эксплуатации
- температура, °С
- влажность при температуре 25°С, не более
от 0 до 45
85
9
Метрологические и технические характеристики
Метрологические и технические характеристики программатора приведены в таблице 2.
Таблица 2
Значение характеристики
от1 до99999
от5 до200
0,155
Диапазонизмеренийколичестваимпульсов
Диапазон измерений количества импульсов на 1 км пути
(константатахографа– К), имп/км
Диапазонимитируемойскоростидвижения, км/ч
Пределы допускаемой относительной погрешности измерений
константытахографа,%
Пределы допускаемой относительной погрешности счётчика
импульсовприимитациискоростидвижения,%
Пределы допускаемой абсолютной погрешности измерений
пройденногопутиприимитациипробега1 км, м
Пределы допускаемой относительной погрешности измерений
количестваимпульсов,%
Пределы допускаемой абсолютной погрешности измерений
времени, с/сут
Масса, кг, не более
Габаритные размеры (длина × ширина × высота), мм, не
более
Электропитание, В
от встроенной аккумуляторной батареи
напряжение
от внешнего источника постоянного тока
напряжение
Срок службы, не менее, лет
9-30
7
Знак утверждения типа
наносится на специальную табличку на корпусе программатора методом штемпелевания и на
титульный лист руководства по эксплуатации типографским способом.
Примечание
Комплектпоставки
оговариваетсяпри
заказе
МП АПМ 14 – 2010
Комплектность средства измерений
Комплектность программатора приведена в таблице 3.
Таблица 3
Наименование
Программатор CD 400
Комплект соединительных проводов
Фотоэлектрический датчик
Блок проверки часов
Руководство по эксплуатации
Методика поверки
Количество
1
1
1
1
1
1
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП АПМ 14 – 2010 «Программаторы тахографов CD 400.
Методика поверки», утверждённому ГЦИ СИ «АВТОПРОГРЕСС-М» 21.06.2010 г.
Основные средства поверки:
- частотомер ЧЗ-64. Диапазон измерений от 0,005 Гц до 1500 МГц, пределы допускаемой
погрешности ±1·10
-7
;
- генератор Г3 – 110. Диапазон задаваемых частот от 0,01 Гц до 2 МГц, пределы
допускаемой основной абсолютной погрешности установки частоты ±3·10
-7
Гц.
Сведения о методиках (методах) измерений
Методика измерений содержится в документе «Программатор тахографов CD 400.
Руководство по эксплуатации».
Нормативныеитехническиедокументы,устанавливающиетребованияк
программаторам тахографов CD 400
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «CD Concept S.P.R.L.», Бельгия
Адрес: Bois Rouge 29,
3791 Remersdael, Belgium
Заявитель
ООО «ЕС ТрансСервис»
Адрес: 195197, г. Санкт-Петербург, Полюстровский пр., д.50
тел. (812)540-13-83, факс. (812)336-25-59, E-mail:
Испытательный центр
ГЦИ СИ ООО «АВТОПРОГРЕСС-М»
Адрес: 125040, г. Москва, Ленинградский пр. 7, стр. 1.
Аттестат аккредитации ГЦИ СИ ООО «Автопрогресс-М» по проведению испытаний
средств измерений в целях утверждения типа № 30070-07 от 26.04.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«__»_________2015г.
