Номер госреестра:
44551-10
Наименование СИ:
Дальномеры лазерные
Обозначение типа:
GLM 150, GLM 250 VF
Производитель:
Фирма "Robert Bosch GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.07.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 40042
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дальномеры лазерные GLM 150, GLM 250 VF
Назначение средства измерений
Дальномеры лазерные GLM 150, GLM 250 VF (далее - дальномеры) предназначены для
бесконтактного измерения расстояний.
Описание средства измерений
Принцип действия дальномеров реализует фазовый метод измерения расстояний,
основанный на регистрации и сравнении фаз лазерного излучения, выходящего (из излучателя
дальномера) и входящего (в приемное устройство дальномера), после его диффузного отражения
от объекта измерения.
Дальномеры представляют собой пыле- и влагозащишенный корпус, вмещающий
оптические и электронные компоненты. Дальность измерений зависит от отражательной
способности и свойств наружной поверхности объекта измерения. Для больших расстояний. для
повышениясветоотражатедьнойспособности,рекомендуетсяпользоватьсяспециальной
мишенью, входящей в комплект дальномеров.
Расстояние измеряется от исходной (нулевой) точки, в качестве которой, в зависимости
от режима измерений, может быть выбран:
• задний торец корпуса дальномера;
• передний торец корпуса дальномера;
• центр резьбовой втулки( используется для крепления дальномера на штативе);
• край откидного ограничителя (используется для измерений из труднодоступных мест,
например - из углов помещений).
Встроенные вычислительные функции позволяют вычислять линейные размеры,
площадь и объем измеряемых объектов.
Управление дальномерами осуществляется с помощью встроенной панели управления,
объединяющей ЖК-экран и 12-и кнопочную панель управления.
Модификация GLM 250 VF Professional имеет встроенное оптическое визирное
устройство (прицел), что обеспечивает точное наведение лазерного луча до измеряемых точек
при больших расстояниях.

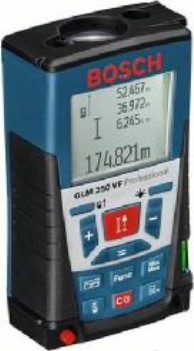

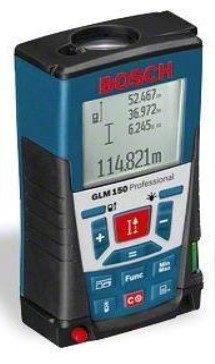

Рисунок 1 - Внешний вид дальномеров лазерных GLM 150, GLM 250 VF
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Таблица 1
Наименование характеристикиЗначение
GLM 150
Диапазон измерений, м0,05 - 150
GLM 250 VF
0,05 - 250
Дискретность отсчетов измерений, мм
1,0
0,1*
± (1,0 + 0,05·D·10
-3
)**
где D [мм] - измеряемое расстояние
635 ± 10
1
6
150
Пределы допускаемой погрешности измерений, не
более, мм
Длина волны лазерного излучения, нм
Мощность лазерного излучения, не более, мВт
Диаметр лазерного луча, не более, мм:
- на расстоянии 10 метров
- на расстоянии 150 метров
Источник электропитания (количество и тип
элемента):
- батарея
- аккумулятор
Продолжительность работы (от батарей), не менее
Диапазон рабочих температур, °С
Диапазон температуры хранения, °С
Габаритные размеры (Д х III х В), не более, мм
Масса, не более, кг
4 батарейки типа LR 03 (ААА)
4 аккумулятора типа KR 03 (AAA)
30000 измерений
от минус 10 до плюс 50
от минус 20 до плюс 70
120 x 66 x 37
0,24
* - в диапазоне от 0,05 м до 10 м
** -
при неблагоприятных условиях (сильное солнечное излучение, слабая отражающая способность по-
верхности) пределы допускаемой погрешности измерений составляют ± (1,0 + 0,1·D·10
-3
) мм.
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на
корпус дальномера.
Количество, шт.
1
1
1
1
4
1
1
1
Комплектность средства измерений
Таблица 2
Наименование составных частей
Дальномер лазерный
Мишень (пластина светоотражающая)*
Наручный ремешок для переноски*
Чехол
Элементы электропитания
Очки для улучшения видимости лазерного луча*
Штатив*
Руководство по эксплуатации на русском языке, включающее ме-
тодику поверки
* - по заказу
Поверка
осуществляется в соответствии с документом МП 44551-10 (раздел «Методика поверки» руково-
дства по эксплуатации), согласованным ГЦИ СИ ФГУ «Ростест-Москва» в ноябре 2009г.
Перечень основного оборудования, необходимого для поверки:
Лист № 3
Всего листов 3
- набор контрольных линий (базисов), не менее трех, действительные длины которых рав-
номерно располагаются в диапазоне измерения дальномера и определены с погрешностью не бо-
лее ± 0,5 мм, например: светодальномером типа СП ГОСТ 19223-90 или рулеткой 3 разряда МИ
2060-90.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Дальномеры лазерные GLM 150, GLM
250 VF. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к дальномерам ла-
зерным GLM 150, GLM 250 VF
1. ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная пове-
рочная схема для средств измерений плоского угла».
2. ГОСТ 8.503-84 «ГСИ. Государственная поверочная схема для средств измерений дли-
ны в диапазоне от 24 до 75000 м».
3. Техническая документация фирмы «Robert Bosch GmbH», Германия.
Изготовитель
Фирма «Robert Bosch GmbH», Германия
Franz-Oechsle Str. 4, 73207, Plochingen, Germany
Тел.: +49 (0)711 400 40990, Факс: +49 (0)711 400 40999
E-mail:
Заявитель
ООО «Роберт Бош»
141400, Московская область, г. Химки, Вашутинское шоссе, 24
Тел.: +7 (495) 560-9-560, Факс: +7 (495) 560-99-99
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект, 31
,
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в
целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииC.C. Голубев
М. п.«____» ___________ 2015 г.
