Преобразователи измерительные цифровые реактивной мощности трехфазного тока ЦЛ 9260, ГРСИ 44351-10
Номер госреестра:
44351-10
Наименование СИ:
Преобразователи измерительные цифровые реактивной мощности трехфазного тока
Обозначение типа:
ЦЛ 9260
Производитель:
ООО "Энерго-Союз", Беларусь, г.Витебск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 39801
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные цифровые реактивной мощности трехфазного
тока ЦЛ 9260
Назначение средства измерений
Преобразователи измерительные цифровые реактивной мощности трехфазного тока
ЦЛ 9260 (далее по тексту - преобразователи) предназначены для линейного преобразования
входного сигнала в унифицированный выходной сигнал силы постоянного тока, измерения и
отображения результатов измерений на отсчетном устройстве (ОУ) с учетом коэффициента
трансформации первичных цепей, и передачи результатов измерений на ПЭВМ с
использованием порта RS-485.
Описание средства измерений
Преобразователипредназначеныдлявключениянепосредственноиличерез
измерительные трансформаторы тока и (или) напряжения.
Преобразователи могут применяться для контроля реактивной мощности трехфазных
трехпроводных цепей в электрических установках, для комплексной автоматизации объектов
электроэнергетики.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при
принижении или превышении входным сигналов установленного порога срабатывания.
Наличие аналогового входа, выхода RS-485 и встроенных реле определяется
потребителем и указывается им при заказе.
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MOD-
BUS, режим RTU.
Преобразователи конструктивно состоят из следующих основных узлов: кожуха,
лицевой панели, платы обработки, платы индикации, платы питания, платы клеммных коло-
док.
На плате индикации размещены 2 светодиода индикации превышения или принижения
входным сигналом установленного порога срабатывания (для преобразователей, в которых
присутствуют реле), и ОУ, на котором индицируется измеренное значение реактивной мощно-
сти.
Кожух и лицевая панель выполнены из изоляционного материала.
Крепление на щите осуществляется с помощью четырех фиксаторов.
По заказу потребителя преобразователи могут быть изготовлены в конструктивном
исполнении Е или конструктивном исполнении Р, отличающимся габаритными размерами.
Внешний вид преобразователи приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначения мест для
нанесения оттисков клейм и размещения наклеек приведены на рисунках 2 и 3.
Лист № 2
Всего листов 7

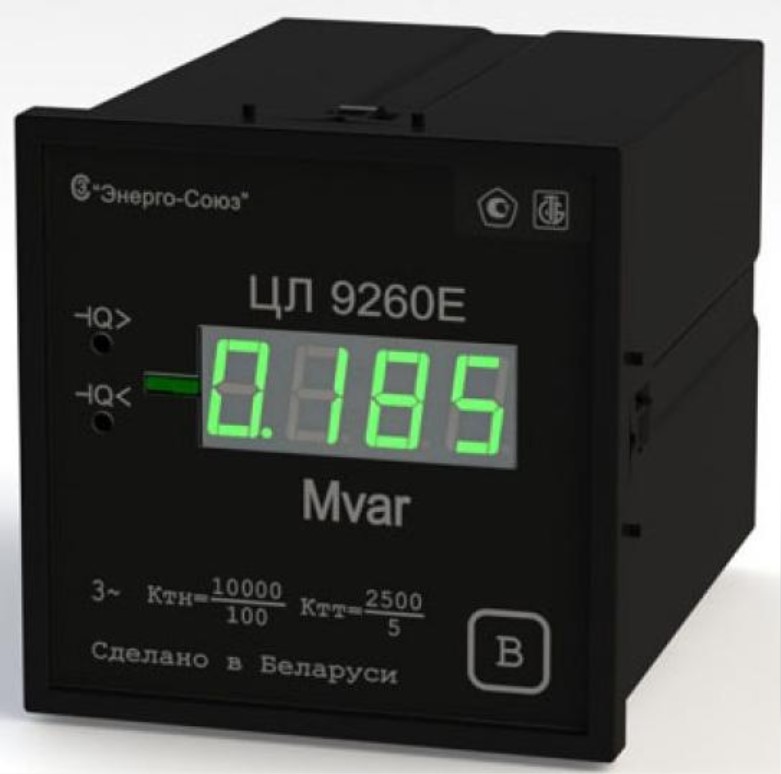

Рисунок 1 – Фотография общего вида преобразователя ЦЛ 9260
Лист № 3
Всего листов 7

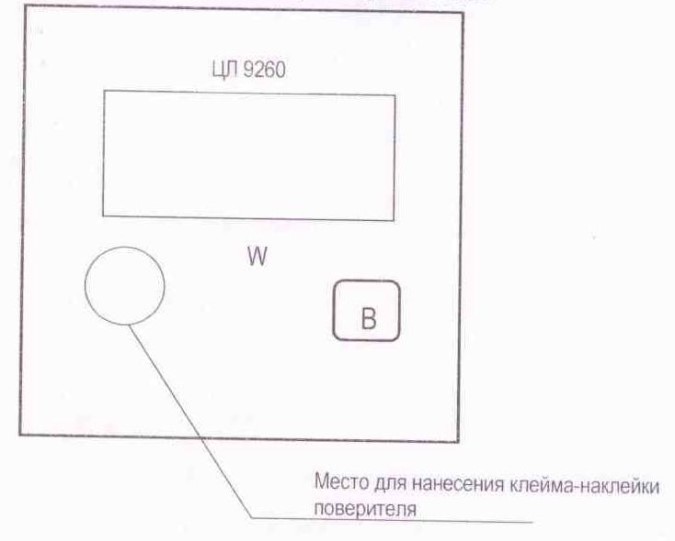

Рисунок 2 – Обозначение мест для нанесения оттисков клейм и размещения наклеек

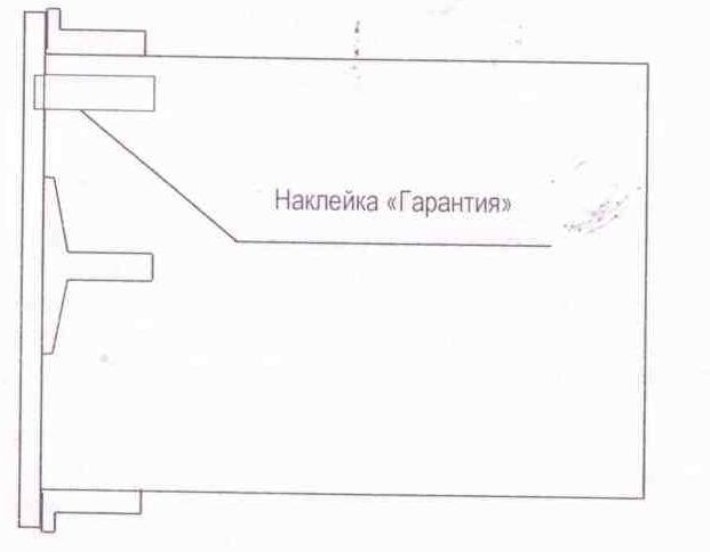

Рисунок 3 – Схема пломбировки от несанкционированного доступа
Лист № 4
Всего листов 7
Программное обеспечение
Внутреннее программное обеспечение предназначено для согласования взаимодейст-
вия узлов и блоков входящих в состав установки и реализации всех потребительских функций
описанных в руководстве по эксплуатации.
Программное обеспечение (ПО) преобразователя записывается в память управляющего
микроконтроллера на этапе производства и в процессе эксплуатации преобразователя измене-
нию не подлежит. Номер версии и значение цифрового идентификатора ПО контролируются
при первичной поверке преобразователя.
ПО осуществляет установку внутренней конфигурации составных частей преобразова-
теля, обеспечивая при этом соответствие его характеристик параметрам, заданным операто-
ром.
Имеющийся в составе преобразователя интерфейс позволяет управлять преобразовате-
лем с помощью ПЭВМ, что делает возможным его использование в составе различных авто-
матизированных систем, модифицировать через интерфейс программное обеспечение невоз-
можно.
Наименование ПО
Внутренне программное
обеспечение измерителя
Внутренне программное
обеспечение индикатора
9260_izm.HEX
9260_ind.HEX
Номер версии
1.0
1.0
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное
наименование ПО
Цифровой
идентификатор ПО
F9E46CA31D89D7E7944472946048DB8FE4BC5455559099515AA428C
E79717A8C
Алгоритм вычисления цифрового идентификатора программного обеспечения для всех
программных модулей одинаковый: MD5.
Защита преобразователя от преднамеренного изменения ПО через внутренний интер-
фейс (вскрытие преобразователя) обеспечивается нанесением клейм (пломб) на корпус преоб-
разователя.
Уровень защиты программного обеспечения преобразователя от непреднамеренных и
преднамеренных изменений соответствует «высокому» в соответствии Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию.
Влияние программного обеспечения учтено при нормировании метрологических и
технических характеристик преобразователя.
Метрологические и технические характеристики
По заказу потребителя преобразователи могут быть изготовлены с параметрами
преобразуемого входного сигнала, приведенными в таблице 2.
Диапазонизменениявыходногоаналоговогосигнала,диапазонизменения
сопротивления нагрузки, имеющих аналоговый выход, соответствуют указанным в таблице 3.
Класс точности преобразователей – 0,5.
Пределы допускаемой основной приведенной погрешности, не более ± 0,5 %
от нормирующего значения выходного сигнала (А
норм
).
По выходу RS-485 нормирующее значение А
норм
= 5 000 единиц.
Лист № 5
Всего листов 7
По выходу ОУ нормирующее значение определяется по формуле:
А
норм
= I
Н
·U
Н
·K
ТТ
·K
ТН
·√3, (1)
где К
ТТ
, К
ТН
– коэффициенты трансформации измерительных трансформаторов тока и
напряжения, включенных на входе преобразователя, определяемые по формуле:
K
ТТ
(K
ТН
) = I
1
(U
1
)/I
2
(U
2
),(2)
где I
1
(U
1
) – номинальное значение тока (напряжения) первичной цепи измерительного
трансформатора;
I
2
(U
2
) - номинальное значение тока (напряжения) вторичной цепи измерительного
трансформатора.
При непосредственном включении K
ТТ
(K
ТН
) = 1.
Нормирующее значение по аналоговому выходу равно верхнему пределу диапазона
изменения выходного аналогового сигнала.
зон
преоб-
Номи-
ние, I
преобра-
Номи-
ние, U
нальное
Таблица 2
Параметры преобразуемого входного сигнала
Ток I
А
= I
С
, АНапряжениеCos φ
U
АВ
, U
ВС
,U
СА
, В
Диапа-
нальное
Диапазон
нальноеДиапазон
Номи-
Частота,
разова-
значе-
зования
значе-изменения
значение
ния
Н Н
Гц
0 – 1,00 – 264
1,0220
плюс 1
плюс 1 и
0 – 0,50,50 – 120100
плюс 1 – 0 –
0 – 2,52,50 – 456380
минус 1 – 0 –
минус 1
45 – 55
0 – 5,05,0 80 – 120100
Примечание – диапазон преобразования 80 – 120 В для преобразователей с питанием от
измерительной цепи
от 0 до 3,0
Диапазон сопротивления нагрузки,
кОм
Таблица 3
Диапазон изменения выходного аналогового сигна-
ла, мА
минус 5,0 – 0 – плюс 5,0
0 – 2,5 – 5,0
4,0 – 12,0 – 20,0
0 – 5,0
4,0 – 20,0
от 0 до 0,5
от 0 до 3,0
от 0 до 0,5
Питание преобразователей осуществляется по одному из следующих вариантов:
а) от источника напряжения переменного тока 220 В ± 10 % частотой 50 Гц;
б) от источника напряжения переменного тока от 85 до 264 В (номинальное значение
220 В) частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В
(номинальное напряжение 220 В);
в) от источника напряжения постоянного тока от 18 до 36 В (номинальное значение
24 В);
г) от измерительной цепи напряжением от 80 до 120 В (номинальное напряжение
100 В).
Вариант питания указывается потребителем при заказе.
Преобразователи предназначены для работы при температуре окружающего воз-
духа от минус 40 до плюс 50 ºС и относительной влажности воздуха 80 % при 25 ºС.
Лист № 6
Всего листов 7
Мощность, потребляемая преобразователями от измерительной цепи при номинальных
значениях преобразуемых входных сигналов, не более 0,5 В·А для преобразователей с
питанием от внешнего источника питания и не более 6,0 В·А для преобразователей с
питанием от измерительной цепи.
Мощность, потребляемая от внешнего источника питания при номинальных значениях
входных сигналов, не более 6,0 В·А.
Габаритные размеры преобразователя, мм, не более
конструктивное исполнение Е98х98х138;
конструктивное исполнение Р120х120х138.
Масса преобразователя, кг, не более1,0.
Средняя наработка на отказ, ч, не менее32 000
Средний срок службы, лет, не менее10.
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским методом и ли-
цевую панель прибора фотохимическим способом.
Комплектность средства измерений
Комплектность поставки соответствует таблице 4.
Таблица 4
НаименованиеКоличество, шт. (экз.)
Преобразователь ЦЛ 9260 1
Паспорт1
Руководство по эксплуатации 1
*
Методика поверки 1
*
CD-диск с демонстрационным программным обеспечением1
Упаковка1
Примечания: * - при поставке партии в один адрес допускается 1 экз. на 3 изделия
Поверка
осуществляется в соответствии с документом МРБ МП.2013-2010 «Преобразователи измери-
тельные цифровые активной мощности трехфазного тока ЦЛ 9259 и реактивной мощности
трехфазноготокаЦЛ 9260.Методикаповерки»,утвержденнымРУП
«Витебский ЦСМC» 10.02.2010 г.
Перечень основного оборудования для поверки:
-
установка для поверки счетчиков электрической энергии К68001;
-
вольтметр В7-65, основная погрешность ± 0,03 %;
-
вольтметр Д5055 класс точности 0,1;
-
амперметр Д5054 класс точности 0,1;
-
ваттметр Д5106 класс точности 0,1;
-
катушка электрического сопротивления измерительная Р331, R=100 Ом, класс точ-
ности 0,01;
-
магазин сопротивлений Р33, класс точности 0,2.
Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве по эксплуатации УИМЯ.411600.059 РЭ
«Преобразователи измерительные цифровые активной мощности трехфазного тока ЦЛ 9259 и
реактивной мощности трехфазного тока ЦЛ 9260. Руководство по эксплуатации».
Лист № 7
Всего листов 7
Нормативные и технические документы, устанавливающие требования к преобразова-
телямизмерительнымцифровымреактивноймощноститрехфазноготока
ЦЛ 9260
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические
условия.
TУ BY 300521831.059-2010 Преобразователи измерительные цифровые активной мощности
трехфазного тока ЦЛ 9259 и реактивной мощности трехфазного тока ЦЛ 9260. Технические
условия.
Изготовитель
Общество с ограниченной ответственностью «Энерго-Союз» (ООО «Энерго-Союз»)
210601, Республика Беларусь, г. Витебск, ул. С. Панковой, д.3, ком.205
тел. (10375212) 23 72 80
факс (10375212) 23 72 88
e-mail:
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств изме-
рений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ______________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 80597-20 | Трансформаторы тока | ТФНД-110М-II | Коммандитное общество "Запорожский завод высоковольтной аппаратуры" (КО "ЗЗВА"), Украина, г. Запорожье | 4 года | Перейти |
| 14515-95 | Преобразователи хлора первичные | ППХ-1 | ТОО "ЭМИМ", г.Москва | 1 год | Перейти |
| 13995-04 | Преобразователи термоэлектрические | ТХК-10 | ФГУП НИИ НПО "Луч" отделение "Техно-Луч", г.Подольск | 2 года | Перейти |
| 38637-08 | Преобразователи измерительные | ИГМ-10 | ООО "ЭМИ", г.С.-Петербург | 1 год | Перейти |
| 14719-95 | Зонды измерительные | ИКЛЖ 405221.002 | ВНИИЭФ (экспериментальной физики), г.Арзамас-16 | 1,5 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
