Номер госреестра:
44250-10
Наименование СИ:
Иономеры
Обозначение типа:
НИТРОН
Производитель:
ООО НПП "Биомер", пос.Краснообск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.02.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 39680
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Иономеры НИТРОН
Назначение средства измерений
Иономеры НИТРОН предназначены для измерения:
-
показателя активности одновалентных ионов (далее рХ (рН);
-
концентрации нитрат-ионов;
-
окислительно-восстановительного потенциала (далее Eh);
-
температуры в жидких средах.
Описание средства измерений
В основу работы иономеров НИТРОН при измерении рХ (рН), Eh и концентрации
нитрат-ионов положен принцип измерения электродвижущей силы на выходе системы
электродов, которая зависит от активности ионов в растворе.
В основу работы иономеров НИТРОН при измерении температуры положен принцип
измерения проводимости термочувствительного элемента термокомпенсатора, которая зависит
от температуры.
В состав прибора входят преобразователь измерительный, система электродов и
термокомпенсатор.
Приборы выполнены в переносном варианте, защищены от внешних воздействий и
могут эксплуатироваться в стационарных и полевых условиях.
Питание иономеров НИТРОН осуществляется от батареи гальванических элементов
напряжением от 2,6 до 3,6 В или от сети переменного тока частотой 50 Гц, напряжением 220 В
через внешний источник питания (входит в комплект поставки).
Иономеры НИТРОН выполнены в двух модификациях:
-
иономеры НИТРОН 01 для измерения рХ (рН), Eh, концентрации нитрат-ионов и
температуры;
-
иономерыНИТРОН02дляизмеренияконцентрациянитрат-ионови
температуры.
Внешний вид иономеров НИТРОН приведен на рисунке 1.
На задней панели корпуса преобразователя измерительного иономеров НИТРОН
предусмотрено место для пломбирования (нанесения наклейки с логотипом предприятия-
изготовителя). Место пломбирования указано на рисунке 2.
Лист № 2
Всего листов 7

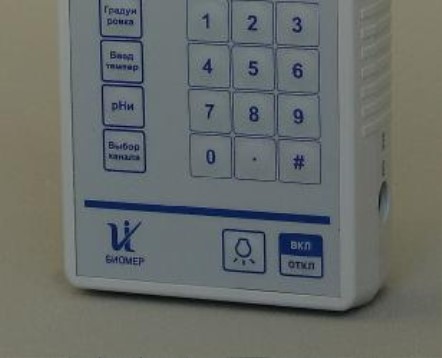

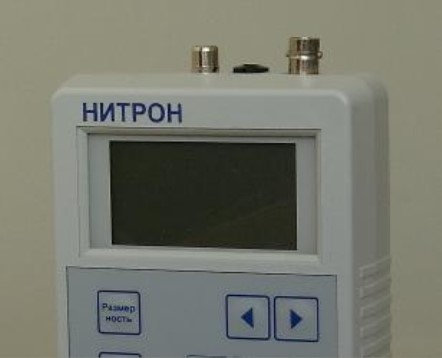

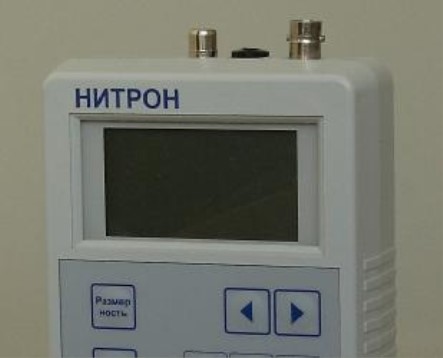

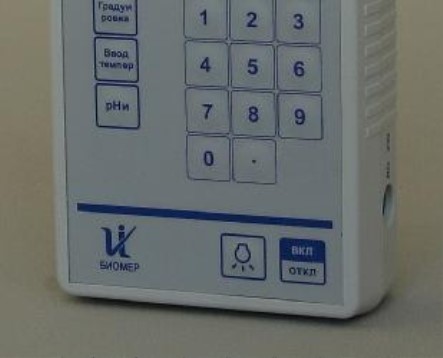

а) иономеры НИТРОН 01б) иономеры НИТРОН 02
Рисунок 1 – Внешний вид иономеров НИТРОН.
Рисунок 2 – Место пломбирования иономеров НИТРОН (обведено)
Программное обеспечение
Программное обеспечение (ПО) иономеров НИТРОН представлено интегрированным
(встроенным) ПО в виде специализированной программы управления микроконтроллера
(«Программное обеспечение НИТРОН») и автономным ПО в виде сервисной программы
Лист № 3
Всего листов 7
«Нитрон SUP», устанавливаемой на персональный компьютер и предназначенной для
считывания и сохранения результатов и параметров измерений (автономное ПО работает в
операционной системе: Windows
®
XP).
В функции встроенного ПО входит выполнение измерений в различных режимах,
градуировка, реализация протокола обмена с внешними устройствами, связь с внешним
персональным компьютером. Встроенное ПО недоступно для считывания и модификации.
Защита встроенного ПО от преднамеренных и непреднамеренных изменений, реализована
конструктивно путем установки системы защиты микроконтроллера от чтения и записи.
Дополнительно корпус прибора пломбируется (опечатывается наклейкой с логотипом
предприятия-изготовителя).
Уровень защиты ПО и метрологически значимых данных от непреднамеренных и
преднамеренных изменений в соответствии с Р 50.2.077‒2014 для встроенного ПО управления
микроконтроллера ‒ «высокий», для автономного ПО (сервисной программы «Нитрон SUP») ‒
«средний».
Влияние программного обеспечения не приводит к выходу метрологических
характеристик за пределы допускаемых значений.
Идентификационные данные метрологически значимой части ПО приведены в
таблицах 1, 2.
Таблица 1
–
Идентификационные данные встроенного ПО («Программное обеспечение
НИТРОН»)
Идентификационный данные (признаки)
Значение
Цифровой идентификатор ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Другие идентификационные данные (если имеются)
-
не ниже Н 22.02
Не требуется, исполняемый код
недоступен для считывания и
модификации
-
Таблица 2 Идентификационные данные автономного ПО (исполняемый файл
сервисной программы «Нитрон SUP»).
Идентификационный данные (признаки)
Значение
MD5
IonSerialLog_v002.exe
0.5.5.2414
d1942313c2b07e96ef7c86fb4144b68e
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другиеидентификационныеданные(алгоритм
вычисления цифрового идентификатора ПО)
Метрологические и технические характеристики
Значение
Основные технические характеристики приведены в таблице 3.
Таблица 3 - Основные технические характеристики
Наименование характеристики
от минус 2 до
20 рХ (рН)
Диапазон измерения рХ (рН) преобразователем измерительным (только
для НИТРОН 01)
Диапазон измерения рН преобразователем измерительным в составе с
рН электродом (только для НИТРОН 01)
Диапазон измерения Eh преобразователем измерительным (только для
НИТРОН 01)
от 0 до 12 рН
от минус 1500 до
1500 мВ
Лист № 4
Всего листов 7
Наименование характеристики
Значение
1,5;
0,5;
0,5;
0,5;
0,5;
0,01 рХ (рН).
от 3,1 до 31000 мг/кг
(мг/дм3)
от 6,2 до 9800 мг/кг
(мг/дм3)
от 0 до 100
о
С
от 10 до 40 °С
от 0 до 100 ºС
±
1,0 мВ
±
2,0 мВ
±
0,02 рХ (рН)
±
0,05 рН
±
5 %
±
16 %
±
0,2 ºС
1,5.
Диапазон измерения концентрации нитрат-ионов преобразователем
измерительным
Диапазон измерения концентрации нитрат-ионов преобразователем
измерительным в составе с нитрат-селективным электродом
Диапазон работы термокомпенсации преобразователя измерительного
при измерении рХ (рН) (только для НИТРОН 01)
Диапазон работы термокомпенсации преобразователя измерительного
при измерении концентрации нитрат-ионов
Диапазон измерения температуры преобразователем измерительным
Пределы допускаемой основной абсолютной погрешности измерения
Eh преобразователем измерительным (только для НИТРОН 01) не более
в диапазоне от минус 999,9 до 999,9 мВ
в диапазоне от минус 1500 до минус 1000 мВ и от 1000 до 1500 мВ
Пределы допускаемой основной абсолютной погрешности измерения
рХ (рН) одновалентных ионов преобразователем измерительным
(только для НИТРОН 01) не более
Пределы допускаемой основной абсолютной погрешности измерения
рН преобразователем измерительным в составе с рН электродом (только
для НИТРОН 01) не более
Пределы допускаемой основной относительной погрешности измерения
концентрации нитрат-ионов преобразователем измерительным не более:
Пределы допускаемой основной относительной погрешности измерения
концентрации нитрат-ионов преобразователем измерительным в составе
с нитрат-селективным электродом, не более
Пределы допускаемой основной абсолютной погрешности измерения
температуры преобразователем измерительным, не более
Пределы допускаемых дополнительных погрешностей преобразователя
измерительного в долях пределов допускаемых основных погрешностей
измерения соответствующего параметра, не более при изменении:
-
температуры окружающего воздуха от 10 до 35
о
С
-
напряжения питания от 187 до 242 В при питании от сети
переменного тока 50 Гц, 220 В
-
напряжения питания от 2,6 до 3,6 В при питании от батареи
гальванических элементов
-
сопротивления в цепи измерительного электрода от 0 до 1000 МОм
при измерении рХ (рН) (только для НИТРОН 01)
-
сопротивления в цепи вспомогательного электрода от 0 до 20 кОм
при измерении рХ (рН) (только для НИТРОН 01)
-
температуры измеряемого раствора в диапазоне работы
термокомпенсации
Дискретность отсчета цифровой индикации преобразователя
измерительного при измерении Eh (только для НИТРОН 01) не более:
в диапазоне от минус 999,9 до 999,9 мВ;
в диапазоне от минус1500 до минус1000 мВ и от 1000 до 1500 мВ
0,1 мВ;
1 мВ.
Дискретность отсчета цифровой индикации преобразователя
измерительного при измерении рХ (рН) (только для НИТРОН 01), не
более
Лист № 5
Всего листов 7
Наименование характеристики
Значение
0,01·10
С
1
мг/кг
(мг/дм
3
).
Дискретность отсчета цифровой преобразователя измерительного
индикации при измерении концентрации нитрат-ионов не более:
Дискретность отсчета цифровой преобразователя измерительного
индикации при измерении температуры не более:
0,02 ºС.
10 с.
16 с.
12 Вт.
260×145×55 мм.
0,8 кг.
10 лет.
20000 ч.
Время установления показаний преобразователя измерительного при
измерении Eh (только для НИТРОН 01) не более
Время измерения концентрации нитрат-ионов преобразователем
измерительным не более
Максимальная мощность, потребляемая преобразователем
измерительным от сети переменного тока не trial
Габаритные размеры преобразователя измерительного не более
Масса преобразователя измерительного не более
Полный средний срок службы не менее
Средняя наработка на отказ не менее
Климатические условия эксплуатации:
-
температура окружающего воздуха
-
относительная влажность воздуха
от 10 до 35 °С;
от 30 до 80 %.
Знак утверждения типа
наносится на заднюю панель корпуса способом фотопечати или в виде наклейки, а
также на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность поставки иономеров НИТРОН в зависимости от модификации
соответствует приведенной в таблицах 4, 5.
Таблица 4 – Комплектность поставки иономера НИТРОН 01
Наименование изделия, тип
Обозначение
Примечания
Количес
тво, шт.
ИНК 300.00.000 ТУ
1
ИНК 410.00.000
1
15.1029
1
по заказу
потребителя
Объем 10 мл
ТУ 4215-004-359118409-2002
ИНК 430.00.000
ТУ 9398-004-11701993-2008
ТУ 6-09-1678-77
1
1
1
100
по заказу
потребителя
Преобразователь измерительный
иономера НИТРОН 01
Термокомпенсатор
автоматический ТК1000
Преобразователь статический
FW 7601/06
Комбинированный
рН электрод ЭСК-10601
Кабель интерфейсный
Шприц медицинский
Фильтр бумажный к/л 5,5
Программное обеспечение
на компакт-диске
Руководство по эксплуатации
Паспорт
Методика поверки
ИНК 420.00.000
ИНК 301.00.000 РЭ
ИНК 301.00.000 ПС
ИНК 301.00.000 МП
1
1
1
1
1
С = 1; 2; 3 … 5.
Лист № 6
Всего листов 7
Таблица 5 - Комплектность поставки иономера НИТРОН 02
Наименование изделия, тип
Обозначение
Примечания
ИНК 300.00.000 ТУ
Количес
тво, шт.
1
15.1029
1
ИНК 410.00.000
1
ТУ 4215-015-359118409-2002
1
ТУ 4215-020-359118409-98
1
Объем 10 мл
Преобразователь измерительный
иономера НИТРОН 02
Преобразователь статический
FW 7601/06
Термокомпенсатор
автоматический ТК1000
Нитратселективный электрод
ЭЛИС-121NO3
Вспомогательный электрод
ЭСр-10103
Шприц медицинский
Фильтр бумажный к/л 5,5
Руководство по эксплуатации
Паспорт
Методика поверки
ТУ 9398-004-11701993-2008
ТУ 6-09-1678-77
ИНК 302.00.000 РЭ
ИНК 302.00.000 ПС
ИНК 302.00.000 МП
1
100
1
1
1
Поверка
Поверкаосуществляетсявсоответствиисдокументами,утвержденными
ГЦИ СИ ФГУП «СНИИМ» 20 февраля 2010 г. с Изменениями № 1 от 20 октября 2014г.:
«Иономер НИТРОН 01. Методика поверки». ИНК 301.00.000 МП;
«Иономер НИТРОН 02. Методика поверки». ИНК 302.00.000 МП.
Основные средства поверки:
- компаратор напряжения Р3003, диапазон измерения от 0 до 2,1 В, класс точности 0,02;
- имитатор электродной системы И-02, погрешность
±
5 мВ, диапазон измерения
напряжения
±
2 В;
- вольтметр В7-21А, диапазоны измерений напряжений от 0 до 500 В, токов от 10
3
до 1 А.
класс точности 0,2;
- магазин сопротивлений Р33, класс точности 0,2, предел измерений 10
4
Ом;
- источник питания постоянного тока Б5-47, рабочий ток до 5 А, диапазон напряжений от
0 до 29,9 В;
- лабораторный автотрансформатор РНО-250-05, диапазон напряжений от 0 до 250 В,
мощность нагрузки 0,5 кВт;
- секундомер СОПСпр-2а-3, ТУ 25-1819.0021-90;
- термостат жидкостный ВТ18-1, диапазон поддерживаемой температуры от 20 до 100
о
С,
точность поддержания температуры ± 0,1
о
С;
- термометр ЛТ-300, диапазон измерений от 0 до 100
0
С; цена деления от 0,01
0
С;
- квасцы алюмокалиевые, ч. д. а., по ГОСТ 4329-77;
- калий азотнокислый, х. ч., по ГОСТ 4217-77;
- стандарт – титры для приготовления буферных растворов рабочих эталонов рН второго
разряда ГОСТ 8.135;
- вода дистиллированная ГОСТ 6709.
Лист № 7
Всего листов 7
Сведения о методиках (методах) измерений
Методы измерений изложены в документах:
ИНК 301.00.000 РЭ. «Иономер НИТРОН 01. Руководство по эксплуатации»
ИНК 302.00.000 РЭ. «Иономер НИТРОН 02. Руководство по эксплуатации»
Нормативныеитехническиедокументы,устанавливающиетребованияк
иономерам НИТРОН
ГОСТ 8.120-99 Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений рН.
ГОСТ 8.558-2009Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений температуры.
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для
различныхклиматическихрайонов.Категории,условияэксплуатации,храненияи
транспортирования в части воздействия климатических факторов внешней среды.
ГОСТ 8.135-2004 Государственнаясистемаобеспеченияединстваизмерений.
Стандарт-титры для приготовления буферных растворов - рабочих эталонов рН 2-го и 3-го
разрядов. Технические и метрологические характеристики. Методы их определения
Технические условия ИНК 300.00.000 ТУ
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия продукции и иных объектов
обязательным требованиям в соответствии с законодательством Российской Федерации о
техническом регулировании
Изготовитель
Общество с ограниченной ответственностью научно-производственное предприятие
«БИОМЕР» (ООО НПП «БИОМЕР»)
Юридический адрес: 630501, Новосибирская область, Новосибирский р-н,
п. Краснообск, ул. Научная зона, СибИМЭ, оф. 286
Почтовый адрес: 630501, Новосибирская обл., пгт Краснообск, а/я 297
тел/факс (383) 308 75 00, Web-сайт:
, E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный
ордена Трудового Красного Знамени научно-исследовательский институт метрологии (ФГУП
«СНИИМ»);
630004, г. Новосибирск, пр-т Дмитрова, 4; тел.: (383) 210-08-14; факс: (383) 210-13-60;
e-mail:
; сайт:
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.«____»____________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16894-97 | Иономеры | MA235 | Фирма "Mettler-Toledo AG", Швейцария | 1 год | Перейти |
| 5823-77 | Иономеры лабораторные | И-115 и И-120 | ОЗ аналитических приборов, Грузия, г.Тбилиси | Нет данных | Перейти |
| 24073-02 | Иономеры лабораторные | И-160М | ООО "Антех", Беларусь, г.Гомель | 1 год | Перейти |
| 30272-05 | Иономеры лабораторные | И-160МИ | ООО НПО "Измерительная техника ИТ", г.Москва | 1 год | Перейти |
| 13223-92 | Иономеры | ИОНИКС-302 | МНПП "Ионикс", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
