Номер госреестра:
44235-15
Наименование СИ:
Спектрометры
Обозначение типа:
МКС-АТ6102
Производитель:
НПУП "Атомтех", Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.04.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58455
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры МКС-АТ6102
Назначение средства измерений
&
Спектрометры МКС-АТ6102 (далее – спектрометры) предназначены для измерения:
-
энергетического распределения гамма-излучения,
-
мощности амбиентного эквивалента дозы Н
*
(10) (мощности амбиентной дозы) гам-
&
ма-излучения,
-
мощности амбиентного эквивалента дозы Н
*
(10) (мощности амбиентной дозы) ней-
тронного излучения,
-
плотности потока альфа-, бета-частиц с загрязненной поверхности,
а также поиска источников гамма- и нейтронного излучения и идентификации гамма-
излучающих радионуклидов.
Описание средства измерений
Принцип действия спектрометров основан на использовании высокочувствительных ме-
тодов спектрометрии, дозиметрии и радиометрии с применением сцинтилляционных детекто-
ров, фотоэлектронных умножителей (ФЭУ) и газоразрядных счетчиков.
При измерении мощности дозы гамма-излучения сцинтилляционным детектором ис-
пользован метод преобразования аппаратурных спектров непосредственно в мощность дозы с
помощью корректирующих весовых коэффициентов, значения которых зависят от амплитуды
регистрируемых импульсов. Для расширения диапазона измерения мощности дозы использует-
ся счетчик Гейгера-Мюллера с фильтром, выравнивающим энергетическую зависимость чувст-
вительности.
Спектрометры представляют собой многофункциональные носимые приборы, состоящие
из моноблока, содержащего детекторы гамма и нейтронного излучений, а также поставляемых по
заказу потребителя внешних блоков детектирования: нейтронного излучения БДКН-03, альфа- и
бета-излучений БДПА-01 и БДПБ-01.
Алгоритм работы спектрометров обеспечивает непрерывность процесса измерений, вы-
числение средних значений результатов измерений и оперативное представление получаемой
информации на табло, статистическую обработку результатов измерений и оценку статистиче-
ских флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению
уровней радиации.
Для обеспечения стабильности измерений в спектрометрах применена система светоди-
одной стабилизации измерительного тракта, которая одновременно обеспечивает проверку ра-
ботоспособности всего тракта в процессе работы. Кроме того, в спектрометрах реализована
система автоматической температурной коррекции усиления.
Спектрометр имеет возможность устанавливать для измеряемых величин пороговые
уровни, при превышении которых срабатывает световая, звуковая и вибрационная сигнализа-
ция. Значения установленных пороговых уровней отображаются на экране спектрометра и со-
храняются при отключении питания спектрометра.
Спектрометр имеет индикаторный режим идентификации радионуклидов, обеспечи-
вающий отображение на экране спектрометра типа идентифицированного гамма-излучающего
радионуклида. Спектрометр имеет индикаторный режим поиска, обеспечивающий срабатыва-
ние сигнализации при обнаружении источников нейтронного излучения.
Спектрометр обеспечивает проведение самоконтроля основных узлов при включении и
постоянную проверку работоспособности в процессе работы.
Лист № 2
Всего листов 8
Модификация
Назначение
МКС-АТ6102
МКС-АТ6102А
МКС-АТ6102В
Для обмена информацией с персональным компьютером (ПК) предусмотрен канал пере-
дачи данных через USB порт и Bluetooth. Спектрометры имеют встроенный GPS-приемник для
привязки измерений на местности.
Электропитание спектрометра осуществляется от встроенного в корпус спектрометра
перезаряжаемого блока аккумуляторов. Спектрометр обеспечивает автоматический контроль
разряда блока аккумуляторов.
Спектрометры выпускаются в модификациях, представленных в таблице 1.
Таблица 1
Измерение энергетического распределения гамма-излучения
Измерение мощности амбиентной дозы гамма-излучения
Поиск источников гамма-излучения
Идентификация гамма-излучающих радионуклидов
Измерение мощности амбиентной дозы нейтронного излучения
Поиск источников нейтронного излучения
Измерение плотности потока альфа-частиц с загрязненной поверхности
Измерение плотности потока бета-частиц с загрязненной поверхности
Измерение энергетического распределения гамма-излучения
Измерение мощности амбиентной дозы гамма-излучения
Поиск источников гамма-излучения
Идентификация гамма-излучающих радионуклидов
Измерение мощности амбиентной дозы нейтронного излучения
Измерение плотности потока альфа-частиц с загрязненной поверхности
Измерение плотности потока бета-частиц с загрязненной поверхности
Общий вид и место пломбирования спектрометров представлены на рисунках 1 и 2.

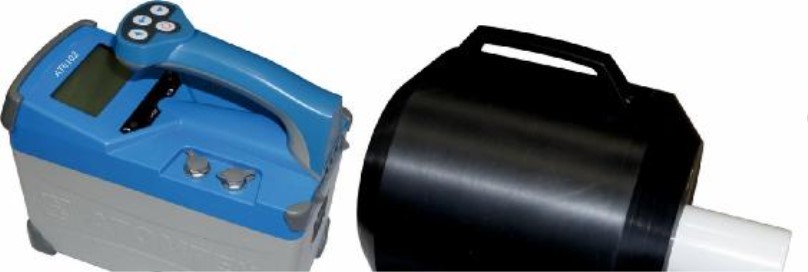

Рис. 1. Общий вид спектрометров МКС-АТ6102
Лист № 3
Всего листов 8

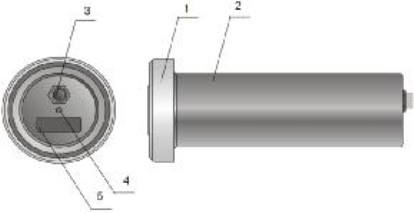

Блоки детектирования БДПА-01, БДПБ-01:
1 – крышка; 2– корпус БД; 3 – соединитель; 4 –
пломба; 5 - шильдик
3
12
6
45
Блок детектирования БДКН-03:
1 – пломба; 2– шильдик; 3 – соединитель; 4 – ручка; 5 – корпус БД; 6 – метка для градуировки
Рис. 2 Место пломбирования от несанкционированного доступа
Программное обеспечение
Программное обеспечение является встроенным и размещается в энергонезависимой
части памяти микропроцессора, запись которой осуществляется в процессе производства и не
подлежит дальнейшему изменению.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К мет-
рологически значимой части относится все ПО спектрометров.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
AT6102M
1.0XN*,
1.bXY**
Цифровой идентификатор ПО (CRC32)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
d57103ed
AT6102MА
1.0AN*,
1.bАY**
d558d340
AT6102MВ
Цифровой идентификатор ПО (CRC32)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (CRC32)
1.0BN*,
1.bВY**
d3e71687
Примечание: * - номер версии ПО, для которой приведен цифровой идентификатор;
** - номер версииприкоррекции ПО, указываетсявразделе «Свидетельство о приём-
ке» руководствапоэксплуатациии впротоколеповеркиприпервичной поверке.
Спектрометр МКС-АТ6102, МКС-АТ6102А,
МКС-АТ6102В:
1 – пломба; 2 – этикетка смаркировкой
1
2
Лист № 4
Всего листов 8
Значение символов по порядку:
1 – базовый номер версии; b – номер подверсии [от 0 до 99]; символы X, A, B - модификация
спектрометра; символ Y - версия библиотеки радионуклидов [N, S].
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО спектрометров МКС-
АТ6102 от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
от 0 до 1023
с детектором NaI(Tl) в диапазоне 50 – 3000 кэВ;
со счетчиком Гейгера-Мюллера в диапазоне 60 – 3000 кэВ
2
от 0,5 до 10
5
Метрологические и технические характеристики
Основные технические характеристики спектрометров приведены в таблице 3.
Таблица 3
ХарактеристикаЗначение
Диапазон энергий регистрируемого гамма-излучения, кэВ от 20 до 3000
Число каналов для измерения энергетического распределения
гамма – излучения
Пределы допускаемой относительной погрешности характери-
стики преобразования при измерении энергетического распре-
деления гамма-излучения, %
±
1
Относительноеэнергетическоеразрешениеспектрометровдля гам-
ма-излучениясэнергией 662 кэВрадионуклида
137
Cs, %, неболее:
8,0
8,5
МКС-АТ6102, МКС-АТ6102А;
МКС-АТ6102В
Максимальная входная статистическая загрузка спектрометров
при измерении энергетического распределения гамма-излуче-
ния, с
-1
, не менее
1,5
×
10
5
Эффективность регистрации в пике полного поглощения гамма-
излучения с энергией 662 кэВ точечного источника типа ОСГИ-3
радионуклида
137
Cs, %:
2,10 ± 0,42
2,7 ± 0,54
МКС-АТ6102, МКС-АТ6102А;
МКС-АТ6102В
Энергетическая зависимость чувствительности спектрометров
при измерении мощности амбиентной дозы гамма-излучения, %:
±
20
±
25
Диапазон измерений мощности амбиентной дозы гамма-
излучения:
с детектором NaI(Tl) для МКС-АТ6102, МКС-АТ6102А; с
детектором NaI(Tl) для МКС-АТ6102В;
со счетчиком Гейгера-Мюллера.
от 0,01 мкЗв/ч до 300 мкЗв/ч
от 0,01 мкЗв/ч до 150 мкЗв/ч
от 10 мкЗв/ч до 100 мЗв/ч
Пределы допускаемой относительной погрешности измерений
мощности амбиентной дозы гамма-излучения, %
±
20
Время обнаружения в режиме поиска источника гамма-
излучения с радионуклидом
137
Cs активностью (50 ± 10) кБк,
расположенного на расстоянии (20,0 ± 0,5) см от поверхности
корпуса спектрометра, с, не более
Диапазон измерений плотности потока альфа-частиц радионук-
лида
239
Pu, мин
-1
×
см
-2
Пределы допускаемой относительной погрешности измерений
плотности потока альфа-частиц, %
Диапазон измеренийплотности потока бета-частиц, мин
-1
×
см
-2
±
20
от 3 до 5
×
10
5
Лист № 5
Всего листов 8
1,00
1,20
±
0,36
от 0,010 до 0,050
0,28
0,5
Значение
±
20
Характеристика
Пределы допускаемой относительной погрешности измерений
плотности потока бета-частиц, %
Чувствительность спектрометров с БДПБ-01 к бета-излучению
радионуклидов с максимальными энергиями спектра бета-
частиц в диапазоне от 155 до 3540 кэВ по отношению к чувстви-
тельности к бета-излучению радионуклида
90
Sr +
90
Y, отн. ед.
0,40
±
0,20
0,65
±
0,20
0,90
±
0,27
1,25
±
0,37
14
C
E
b
max
= 156 кэВ
147
Pm
E
b
max
= 225 кэВ
60
Co
E
b
max
= 318 кэВ
204
Tl
E
b
max
= 763 кэВ
90
Sr+
90
Y
E
b
max
= 546 (
90
Sr) кэВ
E
b
max
= 2274 (
90
Y) кэВ
106
Ru+
106
Rh
E
b
max
= 39,4 (
106
Ru) кэВ
E
b
max
= 3540 (
106
Rh) кэВ
Уровень собственного фона спектрометра МКС-АТ6102 c
детектором нейтронного излучения, с
-1
Чувствительность спектрометра МКС-АТ6102 к прямомуней-
тронному излучению Pu-α-Be источника, имп·см
2
/нейтр, не менее
Чувствительность спектрометра МКС-АТ6102 к прямомуней-
тронному излучению источника
252
Сf, имп·см
2
/нейтр, не менее
от 0,1 мкЗв/ч до 10 мЗв/ч
±
20
Диапазон измерений мощности амбиентной дозынейтронного из-
лучения спектрометрами с БДКН-03
Пределы допускаемой относительной погрешности измерений
мощности амбиентной дозы нейтронного излучения, %
Диапазон энергий нейтронного излучения, регистрируемого
спектрометрами с БДКН-03
от 0,025 эВ до 14 МэВ
0,225 ± 0,045
0,810 ± 0,080
1,02 ± 0,10
1,00
5
Чувствительность спектрометров с БДКН-03 к нейтронному из-
лучению типовых источников нейтронного излучения с энерги-
ей
Е
н
, по отношению к чувствительности к нейтронному излуче-
нию Pu-α-Be источника при измерении мощности амбиентной
дозы, отн. ед.
ТепловыеЕ
н
= 0,025 эВ
Ra – γ – BeЕ
н
= 100 кэВ
252
CfЕ
н
= 2,13 МэВ
Pu-α-BeЕ
н
= 4,16 МэВ
Время обнаружения спектрометром МКС-АТ6102 Pu-α-Be ис-
точника нейтронного излучения в режиме поиска с вероятно-
стью 0,9 при доверительной вероятности 0,95, с, не более:
поток нейтронов из источника в телесный угол 4 π ср,
(5,00 ± 1,25) ∙10
4
нейтр ∙ с
-1
;
расстояние от источника до нижней поверхности корпуса
спектрометра, (22,0 ± 0,2) см
Количество ложных срабатываний за 1 час спектрометра
МКС-АТ6102 в режиме поиска при обнаружении источников
нейтронного излучения при скорости счета фона не выше 0,050 с
-1
при доверительной вероятности 0,95, не более
Время установления рабочегорежима спектрометров, мин, неболее
1
1
Лист № 6
Всего листов 8
18
25
МКС-АТ6102;
МКС-АТ6102А, МКС-АТ6102В
± 1
±
5
280
от минус 20 до плюс 50
от 84 до 106,7
- смещение для частоты перехода, мм;
от 10 до 55
0,35
одиночных механических ударов с параметрами: -
пиковое ускорение, м/с
2
(g)
- длительность действия ударного импульса, мс
2,5
1,9
2,15
0,55
0,65
8,0
Время непрерывной работы спектрометров при автономном пи-
тании от встроенных аккумуляторов в нормальных условиях экс-
плуатации, ч, не менее:
МКС-АТ6102;
МКС-АТ6102А, МКС-АТ6102В
При работе с БДПА-01, БДПБ-01, БДКН-03:
15
17
Нестабильность градуировочной характеристики преобразова-
ния спектрометров за время непрерывной работы, %, не более
Нестабильность показаний за время непрерывной работы, %,
не более
Время измерения спектрометрами с БДКН-03 мощности дозы
нейтронного излучения 1 мкЗв/ч со статистической погрешно-
стью, не превышающей ± 20 %, с, не более
Спектрометры устойчивы к воздействию: температуры
окружающего воздуха в диапазоне, ºС атмосферного
давления в диапазоне, кПа синусоидальных вибраций
с параметрами:
- диапазон частот, Гц
50 (5)
16
230
´
115
´
212
230 × 115 × 177
230 × 115 × 177
диаметр 87
´
205
диаметр 87
´
205
314
´
220
´
263
Габаритные размеры, мм, не более:
спектрометр МКС-АТ6102;
спектрометр МКС-АТ6102А;
спектрометр МКС-АТ6102В;
БДПА-01;
БДПБ-01;
БДКН-03
Масса, кг, не более: спектрометр
МКС-АТ6102; спектрометр
МКС-АТ6102А; спектрометр
МКС-АТ6102В; БДПА-01;
БДПБ-01;
БДКН-03
Знак утверждения типа
наносится на этикетку, расположенную на нижней поверхности спектрометров и на титульный
лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
Комплект поставки спектрометров указан в таблице 4.
Лист № 7
Всего листов 8
1
Таблица 4
НаименованиеКоличество
Примечание
Спектрометр МКС-АТ6102
Руководство по эксплуатации
Комплект принадлежностей
Спектрометр МКС-АТ6102А
Руководство по эксплуатации
Комплект принадлежностей
Спектрометр МКС-АТ6102В
Руководство по эксплуатации
Комплект принадлежностей
Спектрометр МКС-АТ6102
1
1Содержит раздел «Поверка»
1 Поставляется по заказу полностью или отдельные
его части. Содержит БДПА-01, БДПБ-01 и БДКН-03
Спектрометр МКС-АТ6102А
1
1Содержит раздел «Поверка»
1Поставляется по заказу полностью или отдельные
его части. Содержит БДПА-01, БДПБ-01 и БДКН-03
Спектрометр МКС-АТ6102В
1
1Содержит раздел «Поверка»
1Поставляется по заказу полностью или отдельные
его части. Содержит БДПА-01, БДПБ-01 и БДКН-03
«Спектрометры МКС-
АТ6102. Методика поверки»
изменение №2
Поверка
осуществляется по документу
МРБ МП.1892-2009 «Спектрометры МКС-АТ6102. Методика поверки» изменение «1», ут-
вержденному БелГИМ в марте 2009 г. – для спектрометров с датой выпуска до 01.06.2014 г.
МРБ МП.1892-2009 «Спектрометры МКС-АТ6102. Методика поверки» изменение «2», ут-
вержденному БелГИМ в марте 2009 г. – для спектрометров с датой выпуска после
01.06.2014 г.
При поверке применяются:
источники фотонного излучения спектрометрические эталонные 2-го разряда по
ГОСТ 8.033-96 типа ОСГИ-3 № г/р 46383-11, активностью от 3 до 180 кБк, из радионукли-
дов
241
Аm,
57
Со,
139
Се,
113
Sn,
54
Mn,
22
Na,
88
Y,
137
Сs,
228
Тh, аттестованные по активности ра-
дионуклида в источнике с погрешностью не более ±6 %;
источники бета-излучения эталонные 2-го разряда по ГОСТ 8.033-96 c радионуклидом
90
Sr+
90
Y типов 4СО, 5СО, 6СО с площадью рабочей поверхности 40, 100 и 160 см
2
соответ-
ственно, активностью от 40 до 2,0∙10
6
Бк, аттестованные по активности и потоку частиц с
погрешностью не более ±6%;
источники альфа-излучения эталонные 2-го разряда по ГОСТ 8.033-96 с радионуклидом
239
Pu типов 4П9, 5П9, 6П9 с площадью рабочей поверхности 40, 100 и 160 см
2
соответст-
венно, активностью от 25 до 4,0∙10
5
Бк, аттестованные по активности и потоку частиц с по-
грешностью не более ±6%;
эталонные источники быстрых нейтронов по ГОСТ 8.031-82 плутоний бериллиевые типа
ИБН с потоком быстрых нейтронов от источника в телесный угол 4
p
ср от 3
×
10
5
до 5
×
10
7
с
-1
;
плотность потока нейтронов на расстоянии 1 м от источника 2,5 – 1000 с
-1
×
см
-2
, погреш-
ность аттестации по плотности потока не более ±8 %;
установка поверочная дозиметрическая гамма-излучения эталонная по ГОСТ 8.087-2000 с
набором источников из радионуклида
137
Cs, аттестованная по мощности кермы в воздухе в
диапазоне измерений от 0,025 мкГр/ч до 8,33 мГр/ч с погрешностью не более ±5%;
эталонные 2-го разряда по ГОСТ 8.031-82 поверочные установки типов УКПН-1, УКПН-1М
и аналогичные им по метрологическим параметрам с комплектом плутоний-
бериллиевых источников быстрых нейтронов типа ИБН при поверке в коллимированном
Лист № 8
Всего листов 8
пучке или установки на основе градуировочной линейки с набором аналогичных источни-
ков при поверке в открытой геометрии, диапазон измерений мощности амбиентной дозы
нейтронного излучения от 0,5 мкЗв/ч до 10 мЗв/ч, погрешность аттестации установки не
более ±8 %.
Сведения о методиках (методах) измерений
приведены в документах:
- «Спектрометр МКС-АТ6102. Руководство по эксплуатации», «Спектрометр МКС-АТ6102А.
Руководство по эксплуатации», «Спектрометр МКС-АТ6102В. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к спектрометрам
МКС-АТ6102
ГОСТ 4.59-79 «Средства измерений ионизирующих излучений. Номенклатура показателей».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические усло-
вия».
ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения ос-
новных параметров».
ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности
радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных
источников».
ГОСТ 8.034-82 «ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока
энергии рентгеновского и гамма-излучений».
ГОСТ 8.031-82 «ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений потока и плотности потока нейтронов».
Технические условия ТУ BY100865348.019-2009 «Спектрометры МКС-АТ6102» с изменением
№3.
Рекомендации по области применения в сфере государственного регулирования обеспече-
ния единства измерений
− при осуществлении деятельности в области охраны окружающей среды;
− при выполнении работ по осуществлению производственного контроля за соблюдением
установленных законодательством Российской Федерации требований промышленной
безопасности к эксплуатации опасного производственного объекта;
− при осуществлении деятельности в области использования атомной энергии.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» (УП «АТОМТЕХ»)
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5.
Тел. (+375-17) 284-51-35, тел./факс (+375-17) 292-81-42
Экспертиза проведена
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19.
Тел. (812) 251-76-01, факс (812) 713-01-14.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологии
С.С. Голубев
М.п.
«____»____________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13985-94 | Спектрометры эмиссионные | AtomComp-81, TJA-181, TJA-281, TJA-36A CID | Фирма "Thermo Jarrell Ash Corporation", США | 1 год | Перейти |
| 18907-99 | Хромато-масс-спектрометры | TurboMass | Фирма "Perkin Elmer LLC", США | 1 год | Перейти |
| 51312-12 | Спектрометры рентгеновские фотоэлектронные многофункциональные | Escalab 250Xi | Фирма "Thermo Fisher Scientific", Великобритания | 1 год | Перейти |
| 28897-10 | Спектрометры | ДФС-71 | ЗАО "ОКБ Спектр", г.С.-Петербург | 1 год | Перейти |
| 57848-14 | Спектрометры эмиссионные с индуктивно связанной плазмой | Prodigy 7 | Фирма "Teledyne Leeman Labs", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
