Номер госреестра:
44225-10
Наименование СИ:
Микроомметры
Обозначение типа:
ЦС4105
Производитель:
ПАО "Уманский завод "Мегомметр", Украина, г.Умань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.06.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 39624/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроомметры ЦС4105
Назначение средства измерений
Микроомметры ЦС4105 (далее – микроомметры) предназначены для измерения
электрического сопротивления постоянному току компонентов электрических цепей, не
находящихся под напряжением.
Микроомметры используютна предприятиях любых отраслей для контроля:
переходного сопротивления контактов переключателей и разъединителей; электрического
сопротивления паяных, сварных и винтовых соединений; электрического сопротивления
контактоввместахприсоединенияцепейзаземляющихустройств;активного
электрического сопротивления шин, проводов, кабелей, обмоток электрических машин и
другого оборудования.
Описание средства измерений

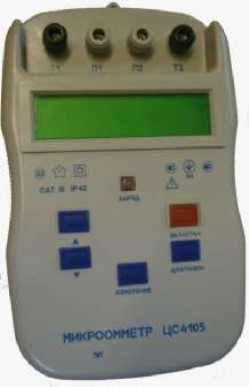

Рисунок 1. Общий вид микроомметров.
Оттиск клейма
поверителя
Оттиск
клейма ОТК
Микроомметры относятся к электронным средствам измерительной техники с
цифровымотсчетом,оборудованымикроконтроллеромижидкокристаллическим
индикатором (далее ЖК-индикатор).
Принцип действия микроомметров основан на преобразовании напряжения на
сопротивлении при прохождении тока конкретного значения. Напряжение преобразуется с
помощью аналого-цифрового преобразователя (АЦП) в цифровую форму и отображается на
ЖК-индикаторе.
Работой АЦП и реализацией функций микроомметров управляет микроконтроллер
по установленной программе. При этом обеспечивается автоматический выбор единиц
измерений сопротивления (мкОм, мОм, Ом), хранение в памяти результатов предыдущих
двадцати измерений и автоматический выбор диапазона измерения.
Режим работы микроомметров может быть автоматический или ручной.

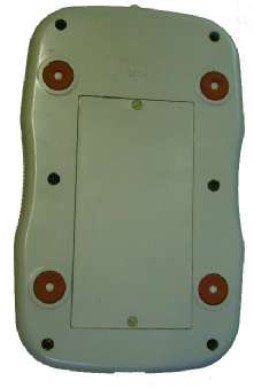

Фотографии микроомметров и мест опломбирования приведены на рисунке 1.
Места опломбирования
Лист № 2
Всего листов 3
Диапазоны измерения, мОм
Метрологические и технические характеристики
Таблица 1
Наименование параметра
Значение
от 10
-2
до 3,
от 1 до 300,
от 10
2
до 5·10
4
Пределы допускаемой основной относительной погрешности, %
± 2,5
Сила тока потребления в ручном режиме работы, А, не более
0,25
Рабочие условия применения:
- диапазон рабочих температур, ºСот минус 10 до плюс 55
- относительная влажность при 30 ºС без конденсации, % до 90
Габаритные размеры, мм, не более: 230×140×59
Масса с аккумуляторами, кг, не более 1
Средняя наработка на отказ, ч10 000
Средний срок службы, лет 10
Степень защиты корпуса - IP42 по ГОСТ 14254-96
Питание осуществляется от восьми аккумуляторов типа АА с номинальным напряжением
1,2 В каждый
Знак утверждения типа
Знак утверждения типа наносится на корпус микроомметров методом сеткографии
или офсетной печати и на титульный лист руководства по эксплуатации Ба2.722.061 РЭ
печатным методом.
Комплектность средства измерений
Таблица 2 - Комплектность
№ п/пНаименование изделияКол-во
1 Микроомметр ЦС4105 1 шт.
2Ремень1 шт.
3Сумка1 шт.
4Зажим2 шт.
5Щуп2 шт.
6Проводник2 шт.
7Аккумулятор типоразмера АА 1,2 В8 шт.
8Блок питания 12 В, 0,7 А1 шт.
9Руководство по эксплуатации1 экз.
Магазины электрического
сопротивления Р4830/1
класс точности 0,05, от 0,01 до
12222,21 Ом
4614-74
Шунты 75ШС
класс точности 0,5; номинальный
ток 30 А; 75А; 750А; 7500 А
297-49
Поверка
осуществляется в соответствии с разделом 5 «ПОВЕРКА» документа Ба2.722.061 РЭ
«МикроомметрЦС4105.Руководствопоэксплуатации»,утвержденнымГП
«Укрметртестстандарт» 02.07.2009 г.
Перечень основного оборудования, необходимого для поверки, приведен в таблице 3.
Таблица 3
НаименованиеХарактеристикиГосреестр №
Лист № 3
Всего листов 3
1162-58
Катушки электрического
сопротивления Р321
класс точности 0,01; номинальное
сопротивление 0,1 Ом
1162-58
Мегаомметр ЭС0202/1
относительная погрешность ±15 %
14883-95
Секундомеры механические СОСпр
цена деления 0,2 с
11519-11
Пробойная установка ПрофКиП
УПУ-10М
диапазон воспроизводимого
напряжения от 0,2 кВ до 10 кВ
58589-14
Госреестр №
Наименование
Катушки электрического
сопротивления Р310
Характеристики
класс точности 0,02; номинальное
сопротивление 10 мОм
Сведения о методиках (методах) измерений
Методики (методы) измерений указаны в документе «Микроомметр ЦС 4105. Руководство
по эксплуатации Ба2.722.061 РЭ».
Нормативныеитехническиедокументы,устанавливающиетребованияк
микроомметрам ЦС4105
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»;
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и
лабораторного оборудования. Часть 1. Общие требования.
ТУ У 33.2-00226106-012:2009 «Микроомметр ЦС4105. Технические условия».
Приказ № 1034 Минздравсоцразвития России от 09 сентября 2011 г.
Изготовитель
ПАО «Уманский завод «Мегомметр», Украина
Адрес: 20300, Украина, Черкасская область, г. Умань, ул. Советская, д.49
тел.: +38 (04744) 3-32-96, факс: +38 (04744) 3-70-18, 3-80-27
е-mail:
Экспертиза проведена
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66;
E-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»
2015 г.
