Трансформаторы тока ТОП-0,66 У3, ТШП-0,66 У3, ГРСИ 44142-11
Номер госреестра:
44142-11
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТОП-0,66 У3, ТШП-0,66 У3
Производитель:
ФКУ ИК-1 УФСИН России по Костромской обл., г.Кострома
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.12.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45023
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

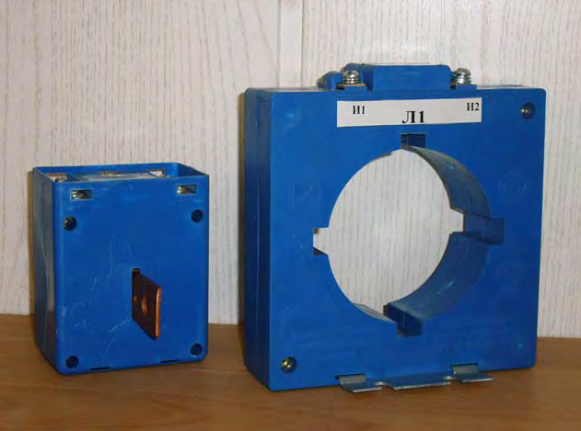

Трансформаторы тока ТОП-0,66 У3, ТШП-0,66 У3
Назначение средства измерений
Трансформаторы тока ТОП-0,66 У3, ТШП-0,66 У3 на номинальное напряжение
0,66 кВ предназначены для передачи сигнала измерительной информации измерительным
приборам и (или) устройствам защиты и управления в установках переменного тока.
Применяются, в зависимости от класса точности, в схемах учета для расчета с
потребителями и в схемах измерения.
Описание средства измерений
Трансформатор тока выпускаются по ГОСТ 7746—2001, техническим условиям
ТУ 3414-006-08826343-2009,являетсякатушечнымизделием,магнитопроводвитой,
ленточный, изолированный полиэтиленовыми прокладками, корпус сборный пластмассовый.
Выводы первичной обмотки, включаемой в цепь измеряемого тока, обозначены Л1 и Л2,
потенциальный вывод Л2’, выводы вторичной обмотки, к которой подключаются приборы,
обозначены И1 и И2.
Для предотвращения доступа к вторичной обмотке и сердечнику трансформатора на
корпусе в месте установки соединительных винтов корпуса предусмотрено место для
нанесения оттиска поверительного клейма (рис.1).
Оттиск
поверительного
клейма
Рис. 1
Метрологические и технические характеристики
Номинальное напряжение, кВ
Номинальный вторичный ток, А
Номинальная частота, Гц
Класс точности вторичной обмотки:
0,66
5, 1
50; 60
0,2S; 0,2; 0,5S; 0,5; 1
лист № 2
всего листов 3
Номинальная вторичная нагрузка с
коэффициентом мощности cos
2
= 0,8, ВА
коэффициентом мощности cos
2
= 1, ВА
Номинальный первичный ток, А
3; 5; 10; 15
1; 2; 2,5
5; 10; 15; 20; 30; 40; 50; 60; 75; 80; 100; 125;
150; 200; 250; 300; 400; 500; 600; 750; 800;
1000; 1200; 1500; 2000
80х106х125
68х96х125
87х110х150
144х166х180
Габаритные размеры, мм, не более
ТОП-0,66 У3
ТШП-0,66 У3 (от 200 А до 400 А)
ТШП-0,66 У3 (от 500 А до 800 А)
ТШП-0,66 У3 (от 1000 А до 2000 А)
Масса, в зависимости от первичного тока и
коэффициента трансформации, кг
Срок службы, лет
0,55 … 1,45
25
Знак утверждения типа
Знак утверждения типа наносится на титульных листах эксплуатационной документации и
на корпусе изделия.
Комплектность средства измерений
Трансформатор – 1 шт.
Паспорт – 1 шт.
Руководство по эксплуатации -1 шт.
Поверка осуществляется по
ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Сведения о методиках измерений
Сведения отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока
ТОП-0,66 У3, ТШП-0,66 У3
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.550-86 «Государственный специальный эталон и государственная поверочная схема
для средств измерений коэффициента и угла масштабного преобразования синусоидального
тока».
ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- выполнение работ по обеспечению безопасных условий и охраны труда;
- осуществление торговли и товарообменных операций, выполнение работ по расфасовке
товаров.
лист № 3
всего листов 3
Изготовитель
ФКУ ИК-1 УФСИН России по Костромской области
Адрес
:
156023, г. Кострома, ул. П. Щербины, 21
тел./факс (4942) 32-46-62, 42-65-72
Испытательный центр
Государственный центр испытаний средств измерений
Федеральногобюджетногоучреждения«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Костромской области»
156005, г. Кострома, Советская ул., 118-а
тел. (4942) 42-80-11
факс (4942) 42-05-11
E-mail: kcsm@kosnet.ru
Аттестат аккредитации № 30133-08 от 17.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«_____»______________2011 г.
