Линзметры (диоптриметры) автоматические HLM-7000, ГРСИ 44124-10
Номер госреестра:
44124-10
Наименование СИ:
Линзметры (диоптриметры) автоматические
Обозначение типа:
HLM-7000
Производитель:
Фирма "Huvitz Co., Ltd.", Корея
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.04.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 39559
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Линзметры (диоптриметры) автоматические HLM-7000
Назначение средства измерений
Линзметры(диоптриметры)автоматическиеHLM-7000(далеепотексту-
диоптриметры) предназначены для измерений задней вершинной рефракции и призматического
действия очковых линз всех типов. С их помощью маркируют оптический центр линзы,
положения главного сечения с наименьшей рефракцией у астигматических линз и направление
главного сечения у призматических линз.
Описание средства измерений
Принцип действия диоптриметров заключается в подборе угла сходимости или
расходимости пучка лучей, падающего на очковую линзу до того значения, когда из
измеряемой линзы будет выходить параллельный пучок лучей. После этого значение задней
вершинной рефракции линзы определяется по известным соотношениям и может быть считано
со шкалы рефракций.
Конструктивно диоптриметр выполнен в виде компактного настольного прибора, все
узлы которого смонтированы в корпусе, прикреплённом к массивной плите, обеспечивающей
хорошую устойчивость.
Основной блок диоптриметра состоит из следующих узлов:
- цветной жидкокристаллический экран, на котором отражается вся информация о
проводимых измерениях;
- панель управления, которая позволяет оператору менять режимы измерений и
регулировать яркость экрана;
- приспособления для крепления очковых линз;
- механизм прижима очковой линзы к опорной втулке;
- механизм для маркировки очковых линз;
- столик-упор для линз;
- термопечатающее устройство для распечатки результатов измерений, вмонтированное
в основание прибора.
Защита от несанкционированной модификации обеспечивается конструкцией прибора.
Общий внешний вид диоптриметров показан на рисунке 1.
Схема маркировки – рисунок 2.
Лист № 2
Всего листов 5

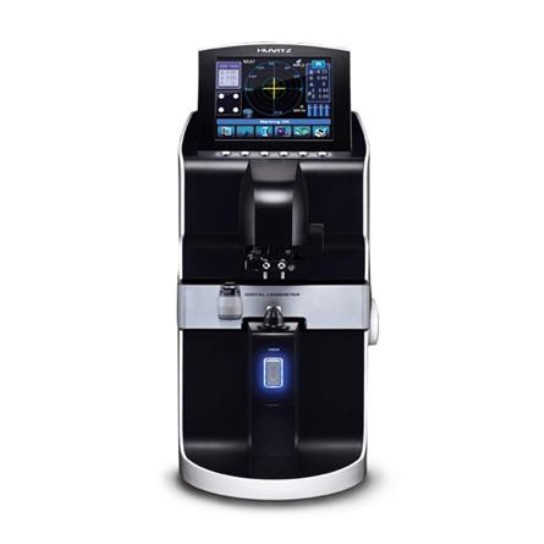

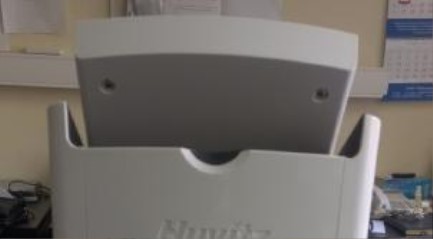

Рисунок 1 – Общий вид Линзметров (диоптриметров) автоматических HLM-7000

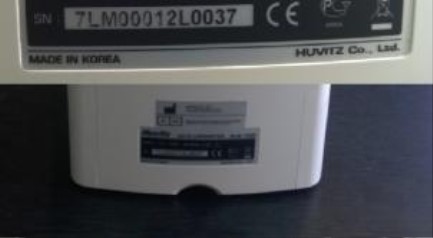

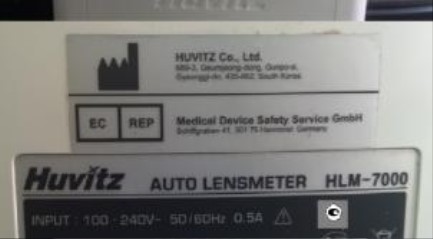

Рисунок 2 – Схема маркировки
Модификация
Предприятие-
изготовитель
Знак утверждения
Серийный номер
типа СИ
Лист № 3
Всего листов 5
Программное обеспечение
В диоптриметрах используется встроенное программное обеспечение, которое
устанавливается заводом-изготовителем непосредственно в ПЗУ диоптриметра.
Программноеобеспечениепредназначенодляуправлениядиоптриметром,
контроллером внутренних исполнительных механизмов и измерительных устройств и его
настроек, а также для обеспечения функционирования интерфейса, обработки информации,
полученной от измерительных устройств в процессе проведения измерений.
Идентификационные данные (признаки) метрологически значимой части программного
обеспечения диоптриметров указаны в таблице 1.
Таблица 1
Идентификационные данные (признаки)
1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные
Значение
2
HLM-7000
V1.01.08A
Данные являются собственностью
производителя и являются
защищёнными для доступа дилера и
пользователей
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «средний» в соответствии с Р 50.2.077 – 2014.
Метрологические и технические характеристики
Вывод данных
Значение характеристик
Таблица 2
Наименование характеристик
Диапазон измерений:
- задней вершинной рефракции сферических линз, дптр
- задней вершинной рефракции цилиндрических линз, дптр
- призматического действия очковых призм, пр дптр
- по угловой шкале,
о
от минус 25,0 до 20,0
от минус 10,0 до 10,0
от 0 до 10,0
от 0 до 180,0
Цена деления:
- шкала рефракции, дптр
- шкалы призматического действия, пр дптр
- угловой шкалы,
о
0,01/ 0,125/ 0,25
0,01/ 0,125/ 0,25
1
±0,125
±0,25
±0,125
±0,25
±1
±0,4
Пределы допускаемой абсолютной погрешности измерения:
- задней вершинной рефракции очковых линз, дптр
до ±15 дптр
от ±15 до ±25 дптр
- призматического действия очковых призм, пр дптр
до 5 пр дптр
от 5 до 15 пр дптр
- угла оси,
о
Пределы допускаемой абсолютной погрешности нанесения
оптического центра линзы, мм
Пределы допускаемой абсолютной погрешности нанесения
главного сечения очковой призмы,
о
±1
RS-232C,
принтер
Экран
Лист № 4
Всего листов 5
ЖК STN
Цветной экран
320 х 240
100 – 240
50/ 60
190 х 237 х 377
5,5
Электропитание диоптриметра осуществляется от сети
переменного тока:
- напряжением, В
- частотой, Гц
Габаритные размеры, мм, не более
Масса, кг, не более
Условия эксплуатации:
- диапазон рабочих температур,
о
С
- влажность при 25
о
С, %, не более
- атмосферное давление, кПа
10 – 40
80
84 – 106,7
Знак утверждения типа
Знак утверждения типа наносится на корпус диоптриметра и на эксплуатационную
документацию фирмы-производителя штемпелеванием.
Комплектность средства измерений
Линзметр (диоптриметр) НLM-70001 шт
Бумага для принтера1 trial
Кабель питания1 шт
Механический шаблон для контактных линз (опция)1 шт
Пинцет1 шт
Обдуватель1 шт
Колпачок для защиты от пыли2 шт
Предохранитель (250 В; 3,15 А )2 шт
Пылезащитный чехол1 шт
Руководство пользователя с приложением1 шт
Поверка
Поверка осуществляется в соответствии с документом МП 44124-10 «Линзметр
(диоптриметр) автоматический HLM-7000. Методика поверки» (приложение к Руководству
пользователя), утвержденным ГЦИ СИ «ВНИИОФИ» в апреле 2010 г.
Основное средство поверки:
– при первичной поверке используется комплект приспособлений для поверки
диоптриметров КПП-1 из состава рабочего эталона ВЭТ-138-1-2006;
– при поверке в эксплуатации используется комплект приспособлений для поверки
диоптриметров КПП-2Р (Г/р № 33688-07).
Сведения о методиках (методах) измерений
Приведены в руководстве пользователя на Линзметры (диоптриметры) автоматические
HLM-7000.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к линзметрам
(диоптриметрам) автоматическим HLM-7000
1 ГОСТ Р 50606-93 «Оптика и оптические приборы. Диоприметры»;
2 Техническая документация фирмы «HUVITZ Co., Ltd.», Республика Корея.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
Фирма «Huvitz Co., Ltd.», Республика Корея,
Huvitz B/D, 689-3, Geumjeong-dong,
Gunpo-si, Gyeonggi-do, 435-862, Korea
T: +82-31-428-9130
F: +82-31-477-8617
Заявитель
Общество с ограниченной ответственностью «Медихоф», (ООО «Медихоф»), Россия
107564, г. Москва, ул. Краснобогатырская, д. 2, стр.2
Тел. 8 (916) 990 55 28; E-mail:
Испытательный центр
ФГУП «ВНИИОФИ», Россия
119361 г. Москва, ул. Озерная, д.46
тел. 437-56-33, факс 437-31-47
Е-mail:
Аттестат аккредитации в области обеспечения единства измерений №30003-2014 по
испытаниям средств измерений в целях утверждения типа.
Заместитель
Руководителя Федерального
агентства по техническому
Регулированию и метрологииС.С. Голубев
М.п.«
»
2015 г.
