Измерители крутящего момента силы цифровые профессиональные Pro-Test, ГРСИ 44103-10
Номер госреестра:
44103-10
Наименование СИ:
Измерители крутящего момента силы цифровые профессиональные
Обозначение типа:
Pro-Test
Производитель:
Фирма "Norbar Torque Tools Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.01.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 39528
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители крутящего момента силы цифровые профессиональные Pro-Test
Назначение средства измерений
Измерители крутящего момента силы цифровые профессиональные Pro-Test (далее –
измерители) предназначены для воспроизведения крутящего момента силы в соответствии с
требованиями ГОСТ Р 51254-99.
Описание средства измерений
Принцип действия измерителей заключается в преобразовании деформации упругого
тела датчика с наклеенными на нем тензорезисторами в пропорциональный приложенному
крутящему моменту силы сигнал разбаланса тензометрического моста. Нагрузка измеряется
посредством тензорезистора, импульсы от которого после усиления передаются на
пятиразрядное жидкокристаллическое табло цифровой индикации дисплея.
Измерители включают в себя первичный измерительный преобразователь (датчик
крутящего момента силы) и дисплей контроля крутящего момента силы цифровой в
отдельном корпусе, который может крепиться на корпусе первичного измерительного
преобразователя посредством двух крепежных болтов. Соединяются между собой дисплей и
первичный измерительный преобразователь с помощью кабеля.
Первичныйизмерительныйпреобразовательсодержитблокпитания
тензометрического моста и преобразователь выходного сигнала в показания измеряемой
величины с выводом результата измерения на табло цифровой индикации дисплея. Питание
измерителей осуществляется от сети переменного тока.
Первичный измерительный преобразователь может располагаться на рабочей
поверхности стола в двух положениях, что обеспечивает два рабочих положения поверяемых
динамометрических ключей (в горизонтальной плоскости и в вертикальной).
Возможно подсоединение измерителей к персональному компьютеру с помощью
стандартного разъема RS232 для регистрации результатов измерений и распечатки протоколов
на принтере.
Выпускаются три модификации:Pro-Test 60, Pro-Test 400 и Pro-Test 1500,
различающихся диапазоном измерения крутящего момента силы.

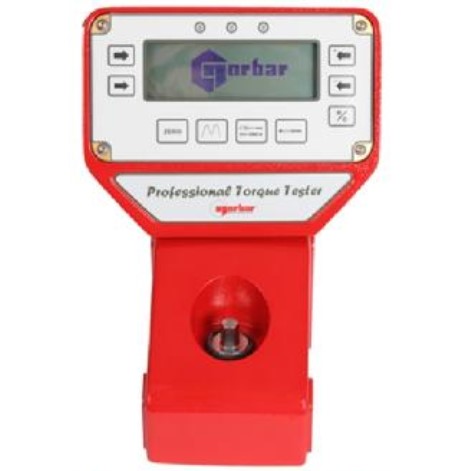

Фотография общего вида измерителей крутящего момента силы цифровых профессиональных
Pro-Test
Лист № 2
Всего листов 3
±1,0
106 х 106 х 185
Значение характеристик
Pro-Test 400Pro-Test 1500
0 ÷ 400 0 ÷ 1500
12,5 (1/2)20,0(3/4)
20,0 (3/4)
40004900
Метрологические и технические характеристики
Наименование характеристики
МодификацияPro-Test 60
Диапазон измерений крутящего 0 ÷ 60
момента силы, Н
×
м
Пределы допускаемой
относительной погрешности
измерителя, %
Размер присоединительного10,0 (3/8)
квадрата, мм (дюйм)
Масса первичного измерительного
преобразователяизмерителя3900
крутящего момента силы, г
Масса дисплея измерителя
крутящего момента силы, г
2400
24002400
Габаритные размеры первичного
измерительного преобразователя, мм
Габаритные размеры дисплея, мм
Рабочая температура,
°
С
Напряжение питания, В
Частота напряжения питания, Гц
128 х 185 х 102
от плюс 5 до плюс 40
90 ÷ 264
50 ÷ 60
Знак утверждения типа
наносится на заднюю сторону измерителей наклейкой и на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
Наименование
Первичный измерительный преобразователь
Дисплей
Крепежная пластина
Крепежные болты
Шестигранный ключ
Руководство по эксплуатации с методикой поверки АПМ 16-2010
Количество
1
1
1
2
1
1
Поверка
проводится в соответствии с документом АПМ 16-2010 «Измерители крутящего момента силы
цифровые профессиональные Pro-Test. Методика поверки», разработанным и утверждённым
ГЦИ СИ «МАДИ-ФОНД» в 2010 году.
Перечень основного оборудования необходимого для поверки:
- машины моментоизмерительные эталонные 1-го разряда по ГОСТ 8.752
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Измеритель крутящего момента силы
Pro-Test. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям
крутящего момента силы цифровым профессиональным Pro-Test
1. ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений крутящего момента силы».
2. Техническая документация «Norbar Torque Tools Ltd.», Великобритания.
Лист № 3
Всего листов 3
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
-выполнениеизмерений,предусмотренныхзаконодательствомРоссийской
Федерации о техническом регулировании.
Изготовитель
«Norbar Torque Tools Ltd.», Великобритания
Адрес: Beaumont Road, Banbury, Oxfordshire OX16 1XJ, UK
Тел.: +44 01295 270333, Факс: +44 01295 753643
e-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации ГЦИ СИ ООО «Автопрогресс-М» по проведению испытаний
средств измерений в целях утверждения типа № 30070-07 от 26.04.2010 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииС.С. Голубев
М.п.«____» ___________ 2015 г.
