Микроомметры MMR-620, MMR-630, ГРСИ 44093-10

Смотреть ГРСИ
44092-10

Номер госреестра:

44093-10

Наименование СИ:

Микроомметры

Обозначение типа:

MMR-620, MMR-630

Производитель:

Фирма "Sonel S.A.", Польша

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

12.03.2025

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 39492

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микроомметры MMR-620, MMR-630

Назначение средства измерений

Микроомметры MMR-620, MMR-630 (далее – микроомметры) предназначены для

измерения электрического сопротивления постоянному току.

Описание средства измерений

Микроомметры представляют собой многофункциональные цифровые портативные

электроизмерительные приборы, принцип действия которых основан на преобразовании

входных сигналов в цифровую форму быстродействующим АЦП, дальнейшей его обработке

и отображении результатов измерений на жидкокристаллическом дисплее.

Напереднейпанелимикроомметроврасположеныгнездадляподключения

соединительных проводов, поворотный позиционный переключатель (для задания режимов

работы), жидкокристаллический цифровой дисплей и разъем интерфейса RS-232.

Питание микроомметров обеспечивается никель-метал-гидридными аккумуляторными

батареями SONEL 4,8 В, с подзарядкой от внутреннего зарядного устройства, подключаемого

к сети переменного тока 220 В.

Микроомметры имеют следующие функциональные возможности: автоматический

выбор диапазона измерения, автоматическое выключение неиспользуемого микроомметра

(функция AUTO-OFF), память измерений и способность передать сохраненные данные в

компьютер по интерфейсу RS-232, сигнализация разряда элементов питания.

Модификации микроомметров отличаются друг от друга техническими характеристиками.

Микроомметры применяются при контроле сварных и паяных соединений, контактных

элементов, соединений кабелей, соединений электрических нагревательных элементов,

спайки шин, проводов и кабелей, обмоток (двигателей, трансформаторов и др.), катушек с

низким сопротивлением, целостности защитных проводников.

Программное обеспечение

Управление режимами работы и настройками измерителей осуществляется с помощью

внутреннего программного обеспечения, которое встроено в защищённую от записи память

микроконтроллера, что исключает возможность его несанкционированных настройки и

вмешательства, приводящим к искажению результатов измерений. Сведения о программном

обеспечении представлены в таблице 1.

Таблица 1 – Сведения о программном обеспечении

Наименование ПО

Идентификационное

наименование ПО

MMR-620

MMR-630

2.74

Номер версии

(идентификационный

номер) ПО

0x6ECA

0x9856

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений «Высокий».

Лист № 2

Всего листов 5

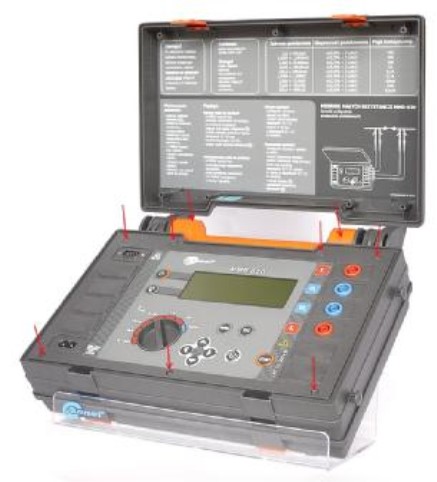

Рисунок 1. Внешний вид и место пломбирования MMR-620 и MMR-630.

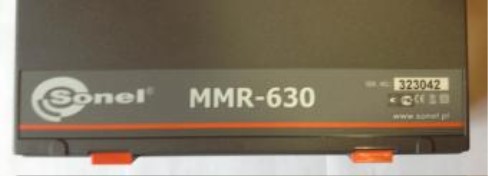

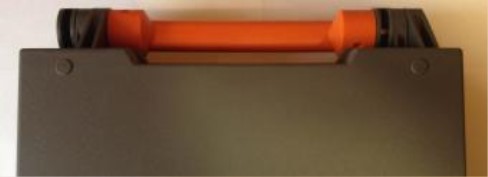

Рисунок 2. Место нанесения знака утверждения типа.

Лист № 3

Всего листов 5

Метрологические и технические характеристики

Диапазоны

измерения

от 20 до 199,9 мОм

0,1 мОм

Таблица 2 – Основные метрологические и технические характеристики микроомметров в

режиме измерения электрического сопротивления постоянному току

РабочийПределы допускаемой

МодификацияРазрешение ток/напряжениеосновной абсолютной

для диапазона погрешности измерения

от 0 до 999 мкОм1 мкОм10 А/20 мВ

от 1 до 1,999 мОм 0,001 мОм 10 А/20 мВ

от 2 до 19,99 мОм 0,01 мОм 10 А/200 мВ

1 А/200 мВ

MMR-630

MMR-620

от 0,2 до 1,999 Ом0,001 Ом0,1 А/200 мВ

± (0,0025 · R

изм

+ 2 е.м.р.)

от 2 до 19,99 Ом 0,01 Ом 10 мА/200 мВ

от 20 до 199,9 Ом0,1 Ом1 мА/200 мВ

от 200 до 1999 Ом 1 Ом 0,1 мА/200 мВ

от 0 до 999,9 мкОм0,1 мкОм10 А/20 мВ

от 1 до 1,9999 мОм 0,0001 мОм10 А/20 мВ

от 2 до 19,999 мОм 0,001 мОм 10 А/200 мВ

от 20 до 199,99 мОм0,01 мОм1 А/200 мВ± (0,0025 · R

изм

+ 2 е.м.р.)

от 0,2 до 1,9999 Ом 0,0001 Ом 0,1 А/200 мВ

от 2 до 19,999 Ом0,001 Ом10 мА/200 мВ

от 20 до 199,99 Ом 0,01 Ом 1 мА/200 мВ

от 200 до 1999,9 Ом0,1 Ом0,1 мА/200 мВ

Примечания

1. R

изм

– измеренное значение электрического сопротивления постоянному току;

2. е.м.р. – единица младшего разряда.

Модификация

Параметр

Значение

MMR-620

MMR-630

Таблица 3 – Общие технические характеристики микроомметров

SONEL 4,8 V

295×222×95

1,7

от 0 до 40

от 30 до 80

Тип элементов питания

Максимальная индуктивность измеряемого объекта, Гн

Габаритные размеры (длина×ширина×высота), мм

Масса микроомметра c элементами питания, кг, не более

Условия эксплуатации:

рабочая температура,

относительная влажность, %

Условия хранения:

температура хранения,

относительная влажность, %

от минус 20 до 60

0 до 80

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации

типографским способом и на корпус микроомметров методом трафаретной печати со слоем

защитного покрытия.

Лист № 4

Всего листов 5

Комплектность средства измерения

Количество

Таблица 4 – Комплект поставки микроомметров

Наименование

Микроомметр MMR-620 (MMR-630)

Микроомметры MMR-620, MMR-630. Руководство по эксплуатации

Микроомметры MMR-620, MMR-630. Методика поверки. MMR-630-10 МП

Микроомметр MMR-620 (MMR-630). Паспорт

Кабель двухпроводный специальный 3 м

Зажим «крокодил» изолированный (30 A) К03

Зонд двухконтактный Кельвина

Пакет аккумуляторов NiMH SONEL 4,8 V

Кабель последовательного интерфейса RS-232

Кабель для зарядки аккумуляторов

Ремни «свободные руки»

Футляр с ремнем

1 шт.

2 шт.

1 шт.

Поверка

Поверку микроомметров следует проводить в соответствии с документом MMR-630-09 МП

«Микроомметры MMR-620, MMR-630. Методика поверки», согласованным с ГЦИ СИ ФГУ

«Ростест-Москва» в декабре 2009 г. и входящим в комплект поставки.

Основное оборудование, используемое при поверке:

шунты измерительные стационарные

с ограниченной взаимозаменяемостью 75 ШИСВ.1 (37,5 мкОм; 75 мкОм);

катушки электрического сопротивления Р310 (0,001 Ом; 0,01 Ом);

катушки электрического сопротивления Р321 (0,1 Ом; 1 Ом; 10 Ом);

катушки электрического сопротивления Р331 (100 Ом; 1000 Ом).

Сведения о методиках (методах) измерений

Сведения приведены в руководстве по эксплуатации «MMR-620, MMR-630. Микроомметр.

Руководство по эксплуатации. Версия 1.02».

Нормативныеитехническиедокументы,устанавливающиетребованияк

микроомметрам

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие

технические условия»

Техническая документация фирмы-изготовителя

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

- выполнение работ по оценке соответствия продукции и иных объектов обязательным

требованиям в соответствии с законодательством Российской Федерации о техническом

регулировании

Лист № 5

Всего листов 5

Изготовитель

Фирма “Sonel S.A.”, Польша.

Адрес изготовителя: Poland, 58-100 Swidnica, ul. Wokulskiego, 11

http://www.sonel.pl

Заявитель

Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»), д. Григорчиково,

Московская область.

Адрес представителя: 142713, Московская обл., Ленинский р-н, д. Григорчиково, ул.

Майская, 12, тел. +7 (495) 287-43-53.

Е-mail:

info@sonel.ru

http://www.sonel.ru

Испытательный центр

ГЦИ СИ ФБУ “Ростест-Москва”

117418 г. Москва, Нахимовский проспект, 31

Тел: +7 495 544-00-00

E-mail:

spravka@rostest.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств

измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

Заместитель Руководителя Федерального агентства

по техническому регулированию и метрологииС.С. Голубев

М.п.«»2015 г.
