Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦЛ9249, ГРСИ 44057-13
Номер госреестра:
44057-13
Наименование СИ:
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока
Обозначение типа:
ЦЛ9249
Производитель:
ООО "Энерго-Союз", Беларусь, г.Витебск
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.09.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52281
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные цифровые активной и реактивной мощности
трехфазного тока ЦЛ 9249
Назначение средства измерений
Преобразователи измерительные цифровые активной и реактивной мощности
трехфазного тока ЦЛ 9249 (далее – преобразователи) предназначены для линейного
преобразования входного сигнала в унифицированные выходные сигналы постоянного
тока, пропорциональные измеренным активным и
реактивным мощностям, измерения и
отображениярезультатовизмеренийнаотсчетномустройстве(ОУ)сучетом
коэффициента трансформации первичных цепей и передачи результатов измерений с
использованием порта RS-485.
Описание средства измерений
Преобразователи предназначены для включения непосредственно или через
измерительные трансформаторы тока и напряжения.
Преобразователи могут применяться для контроля активной и реактивной
мощноститрехфазныхтрехпроводныхцепейвэлектрическихустановках,для
комплекснойавтоматизацииобъектов электроэнергетикиразличныхотраслей
промышленности.
Наличие встроенных реле позволяет осуществлять коммутацию внешних цепей при
принижении или превышении входным сигналом установленного порога срабатывания.
Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется
потребителем и указывается в заказе.
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных
MODBUS, режим RTU.
Преобразователиконструктивносостоятизследующихосновныхузлов:
основания, кожуха, лицевой панели, крышки, закрывающей расположенные на основании
клеммы, платы обработки, платы индикации, платы питания, платы реле.
На плате индикации размещены четыре светодиода индикации превышения или
принижениявходнымсигналомустановленногопорогасрабатывания(для
преобразователей, в которых присутствуют реле), и два ОУ. На одном ОУ индицируется
измеренное значение активной мощности, а на втором – реактивной мощности.
Основание склеммами,крышка, кожух, лицевая панель выполнены из
изоляционного материала.
Крепление на щите осуществляется при помощи двух скоб, поставляемых вместе с
преобразователем.
По заказу потребителя преобразователи могут быть изготовлены в конструктивном
исполнении Е или конструктивном исполнении Р, отличающимся габаритными
размерами.
Лист № 2
Всего листов 5

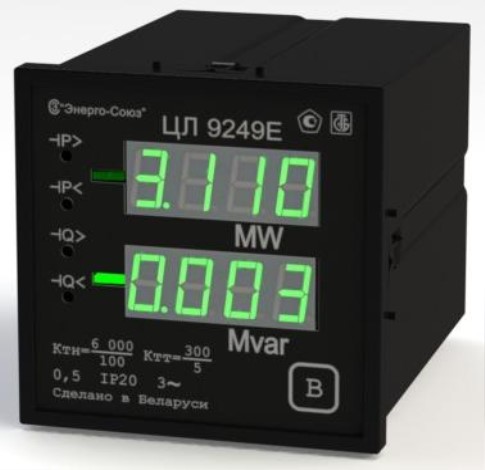

Рисунок 1 Фото общего вида преобразователя измерительного цифрового
активной и реактивной мощности трехфазного тока ЦЛ 9249
Программное обеспечение
Программное обеспечение (ПО) преобразователей включает в себя:
-внутреннее ПО,
- демонстрационное ПО отображения основных параметров преобразователя.;
Внутреннее программное обеспечение, которое является метрологически
значимым, не может быть изменено без вскрытия прибора. Для него не предусмотрена
возможность просмотра номера версии. Уровень защиты от непреднамеренных и
преднамеренных изменений - «А» по МИ3286-2010.
Внешнее ПО, поставляемое в комплекте, является демонстрационным и
предназначено для проверки заказчиком работоспособности прибора. Оно не имеет
защитыпаролемилиинымспособом.УровеньзащитывнешнегоПОот
непреднамеренных и преднамеренных изменений - «В» по МИ3286-2010.
Идентификационные данные внешнего программного обеспечения приведены в
таблице 1.
Метрологическиехарактеристикипреобразователейопределеныс
использованием внутреннего ПО.
Таблица 1. Идентификационные данные внешнего программного обеспечения
Наименование
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
Демонстрацион-
ное ПО
Идентифика-
ционное
наименование
программного
обеспечения
DemoExp.exe
Номерверсии
(идентифика-
ционный номер
программного
обеспечения)
Не ниже
24.05.2010
Номер
версии
Не
используется
Метрологические и технические характеристики
По заказу потребителя приборы могут быть изготовлены с параметрами преобразуемого
сигнала, приведенными в таблице 2.
Лист № 3
Всего листов 5
Ток I
А
= I
С
, А
Cos φ (Sin φ)
Часто-
та,
Гц
Таблица 2 Диапазоны изменения преобразуемого входного сигнала преобразователей
Диапазон Номиналь-
преобразо- ное значе-
ванияние, I
Н
преобразо-
Напряжение
U
AB
, U
BC
, U
CA
, В
Диапазон
Номинальное
вания
значение, U
Н
Диапазон
ние, I
Номиналь-
изменения
ное значе-
Н
0-0,50,50-120100
0-1,01,00-264220
0-2,52,50-456380
0-5,05,080-120100
Плюс 1 – 0
- минус 1 –
0 – плюс 1
(0 – плюс 1
– 0 – минус
1 - 0)
+145-55
Диапазон изменения преобразуемого входного сигнала указывается потребителем
при заказе.
Диапазон изменения
выходного сигнала, мА
Диапазон сопротивления
нагрузки, кОм
плюс 1 – 0 – минус 1 - 0 –
плюс 1
(0 – плюс 1 – 0 – минус 1 - 0)
4,0 - 20,0
плюс 1 - 0
(0 – плюс 1)
Таблица 3 – Диапазоны изменения выходного аналогового сигнала, диапазон изменения
сопротивлениянагрузки,диапазонизменениякоэффициентамощностидля
преобразователей, имеющих аналоговый выход
Диапазон изменения
коэффициента мощности
Cos φ (Sin φ)
(-5,0) – 0 – (+5,0)
0 - 2,5 - 5,0
4,0 - 12,0 - 20,0
0 - 5,0
от 0 до 3,0
от 0 до 3,0
от 0 до 0,5
от 0 до 3,0
от 0 до 0,5
Класс точности приборов – 0,5.
Пределы допускаемой основной приведенной погрешности от нормирующего
значения (А
норм
) равны
±
0,5%.
При определении основной погрешности по выходу RS-485 А
норм
= 5 000 единиц.
По выходу ОУ нормирующее значение определяется по формуле:
А
норм
= I
Н
·U
Н
·K
ТТ
·K
ТН
·√3,
(1)
где
K
ТТ
, K
ТН
–коэффициенты трансформации измерительных трансформаторов тока
и напряжения, включенных на входе преобразователя, определяемые по формуле:
K
ТТ
(K
ТН
) = I
1
(U
1
) / I
2
(U
2
),(2)
где
I
1
(U
1
) – номинальное значение тока (напряжения) первичной цепи
измерительного трансформатора;
I
2
(U
2
) – номинальное значение тока (напряжения) вторичной цепи
измерительного трансформатора.
При непосредственном включении K
ТТ
(K
ТН
)
= 1.
Нормирующее значение по аналоговому выходу равно верхнему пределу диапазона
изменения выходного аналогового сигнала.
Питаниепреобразователейопределяетсяпотребителемпризаказеи
осуществляется по одному из следующих вариантов:
а) от источника напряжения переменного тока 220 В
±
10 % частотой 50 Гц;
б) от источника напряжения переменного тока от 85 до 264 В (номинальное
значение напряжения 220 В) частотой 50 Гц или от источника напряжения переменного
тока от 120 до 264 В ( номинальное значение напряжения 220 В);
в) от источника напряжения постоянного тока от 18 до 36 В (номинальное значение
напряжения 24 В);
Лист № 4
Всего листов 5
г) от измерительной цепи напряжением от 75 до 125 В (номинальное значение
напряжения 100 В).
Таблица 4 Мощность, потребляемая преобразователями при номинальных
значениях преобразуемых выходных сигналов, в зависимости от принятого варианта
питания
Вариант питания
Цепьа)б)в)г)
Потребляемая мощность, В·А, не более
I
А
,I
С
0,2
U
A
6,0
U
B
0,5 0,5
U
C
6,0
Мощность, потребляемая преобразователем от внешнего источника питания, В
×
А,
не более - 6,0.
Рабочие условия применения:
- температура окружающей среды
- относительная влажность
- атмосферное давление
от минус 40 до плюс 50 °С;
до 80 % при 25 °С;
от 84 до 106,7 кПа.
Габаритные размеры, мм, не более:
а) исполнение Е
б) исполнение Р
Масса, кг, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
96х110х137;
120х120х180.
1,5.
32 000.
12.
Знак утверждения типа
Знак утверждения типа наносится фотохимическим способом на лицевую панель
преобразователя, а также типографским способом на титульный лист руководства по
эксплуатации и паспорт.
Комплектность средства измерений
В комплект поставки входит:
- преобразователь ЦЛ 9249 согласно заказу;
- паспорт;
- CD-диск с демонстрационным программным обеспечением;
- Руководство по эксплуатации;
- методика поверки;
- коробка упаковочная.
Поверка
осуществляется по документу МРБ МП.1992-2010 «Преобразователи измерительные
цифровые активной и реактивной мощности трехфазного тока ЦЛ 9249. Методика
поверки», утвержденному РУП «Витебский ЦСМС» 28.01.2010 г.
Перечень основного поверочного оборудования:
- установка для поверки счетчиков электрической энергии К68001; напряжение 0-380 В,
ток 0-10 А;
- вольтметр В7-65, диапазон измерения напряжения от 0 до 300 В; пределы основной
погрешности
±
0,03 %;
Лист № 5
Всего листов 5
- вольтметр Д5055, диапазон измерения напряжения от 0 до 600 В, кл. т. 0,1;
- амперметр Д5054, диапазон измерения тока от 0 до 5 А, кл. т. 0,1;
- ваттметр Д5106, кл. т. 0,1;
- катушка электрического сопротивления Р331, R
ном
=100 Ом, кл. т. 0,01;
- магазин сопротивления Р33, величина сопротивления от 0,1 до 99999,9 Ом; кл. т. 0,2.
Сведения о методиках (методах) измерений
приведены в документе «Преобразователи измерительные цифровые активной и
реактивной мощности трехфазного тока ЦЛ 9249. Руководство по эксплуатации»
УИМЯ.411600.061 РЭ.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям измерительным цифровым активной и реактивной мощности
трехфазного тока ЦЛ 9249
ГОСТ 22261-94 ЕССП. Средства измерений электрических и магнитных величин.
Общие технические условия.
ТУ BY 300521831.061-2009 Преобразователи измерительные цифровые активной и
реактивной мощности трехфазного тока ЦЛ 9249. Технические условия
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
- выполнение работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью « Энерго-Союз»,
Республика Беларусь, 210601, г. Витебск , ул. С. Панковой , 3 , ком. 205
тел.факс (8-10 375 212) 23-72-77, 26-12-59
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»),
аттестат аккредитации № 30004-13.
Москва, 119361, ул. Озерная, д. 46
Тел. (495) 437-55-77, (495) 430-57-25, факс (495) 437-56-66, (495)430-57-25,
e-mail:
,
Заместитель Руководителя Федерального
агентства по техническому регулированию
и метрологии
_________________ Ф.В. Булыгин
М.п. «_____» ___________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 30305-05 | Преобразователи давления измерительные | СV 311 | Фирма "LABOM Mess- und Regeltechnik GmbH", Германия | 1 год | Перейти |
| 19985-00 | Преобразователи термоэлектрические | ТХА Метран-200 | ООО Предприятие "Метран-Термометрия", г.Челябинск | 1 год | Перейти |
| 12166-90 | Преобразователи ультразвуковые | ПКО | Дорожная дефектоскопная лаборатория Северной ж.д., г.Ярославль | 1 год | Перейти |
| 18765-04 | Комплексы измерительные для определения импульсного сопротивления контуров заземления | ИК-1 | ООО "Компания Электромагнитная Совместимость" (ЭМС), г.Москва | 1 год | Перейти |
| 49108-12 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ЗАО "Плодоовощной комбинат "Купчино" | Нет данных | ЗАО "ОВ", г.С.-Петербург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
