Преобразователи измерительные цифровые многофункциональные ЦП 9010, ГРСИ 43989-20
Номер госреестра:
43989-20
Наименование СИ:
Преобразователи измерительные цифровые многофункциональные
Обозначение типа:
ЦП 9010
Производитель:
Общество с ограниченной ответственностью "Энерго-Союз" (ООО "Энерго-Союз"), Республики Беларусь
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 2
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2344
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные цифровые многофункциональные ЦП 9010
Назначение средства измерений
Преобразователи измерительные цифровые многофункциональные ЦП 9010 (далее - преоб-
разователь), предназначены для преобразования параметров однофазных и трехфазных трехпро-
водных и четырехпроводных электрических цепей переменного тока частотой 50 Гц в цифровой
код и передачи его по двум портам RS-485, для линейного преобразования параметров электриче-
ских цепей в унифицированные выходные сигналы постоянного тока, коммутации внешних элек-
трических цепей, приема дискретной информации отображения любых измеренных параметров на
трех встроенных отсчетных устройствах. Отображение осуществляется с учетом коэффициентов
трансформации первичных цепей.
Описание средства измерений
Принцип действия ЦП 9010 и ЦП 9010М основан на преобразовании сигналов в цифровой
код при помощи аналого-цифрового преобразователя (АЦП). Принцип действия ЦП 9010У осно-
ван на преобразовании сигналов в цифровой код при помощи аналого-цифрового преобразователя
(АЦП) и на линейном преобразовании параметров электрических цепей в унифицированные
выходные сигналы постоянного тока.
ЦП 9010, ЦП 9010М состоит из следующих основных узлов: основания, крышки корпуса,
клеммной колодки с зажимами для подключения внешних цепей, печатных плат с расположенны-
ми на ней элементами электрической схемы, питающего трансформатора (для преобразователей с
питанием от сети) и входных трансформаторов тока.
ЦП 9010У состоит из следующих основных блоков, выполненных на печатных платах: бло-
ка измерителя, блока питания, блока аналоговых выходов, блока реле, блока индикации. Перечис-
ленные выше блоки конструктивно размещены в пластмассовом корпусе с лицевой панелью. На
лицевую панель выведены три светодиодных семисегментных четырехразрядных ОУ с высотой
цифр 20 мм и три кнопки управления. Цвет свечения ОУ указывается потребителем при заказе и
может быть красным, зеленым или желтым.
Преобразователи предназначены для включения непосредственно или через измерительные
трансформаторы тока и напряжения.
Основание с клеммной колодкой, крышка корпуса, крышка клеммной колодки выполнены
из изоляционного материала.
Обмен информацией ЦП 9010У по двум портам RS-485 осуществляется в соответствии с
одним из протоколов обмена: протокол MODBUS режим RTU, протокол «Энерго-Союз», прото-
кол в соответствии с ГОСТ Р МЭК 60870-5-101-2006 или протокол в соответствии с ГОСТ Р МЭК
870-5-1-95 (FT3). Выбор протокола обмена осуществляет потребитель на месте подключения.
Модификация ЦП 9010У может содержать:
3, 6, или 9 встроенных реле (ВР);
Лист № 2
Всего листов 9
3, 6 или 9 дискретных входов (ДВ);
3 или 6 аналоговых выходов (АВ).
Максимальное суммарное количество встроенных реле, дискретных входов и аналоговых
выходов 9. Их наличие и количество определяется потребителем.
ЦП 9010У по отдельному заказу потребителя может содержать часы реального времени
(RTС), и (или) порт USB, используемый при настройке.
В ЦП 9010М порт USB присутствует всегда. По отдельному заказу потребителя может со-
держать часы реального времени (RTС).
Зажимы клеммной колодки обеспечивают подключение медных или алюминиевых прово-
дов сечением от 0,5 до 7,0 мм
2
для ЦП 9010. Для ЦП 9010М к контактам от 1 до 16 сечением от 0,5
до 2,5 мм
2
, к контактам от 17 от 22 сечением от 0,5 до 1,5 мм
2
. Для ЦП 9010У к контактам от 1 до
12 сечением от 0,5 до 2,5 мм
2
, к контактам от 13 до 25 сечением от 0,5 до 1,5 мм
2
.
Работа преобразователей основана на преобразовании мгновенных значений входных сиг-
налов в цифровой код и дальнейшей обработки по определенному алгоритму.
Фотография общего вида преобразователей приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа с указанием мест для нанесения от-
тисков клейм и расположения наклеек приведена на рисунке 2.
Лист № 3
Всего листов 9

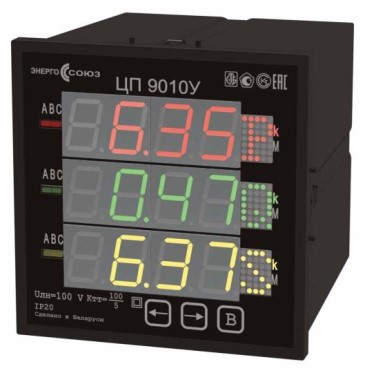

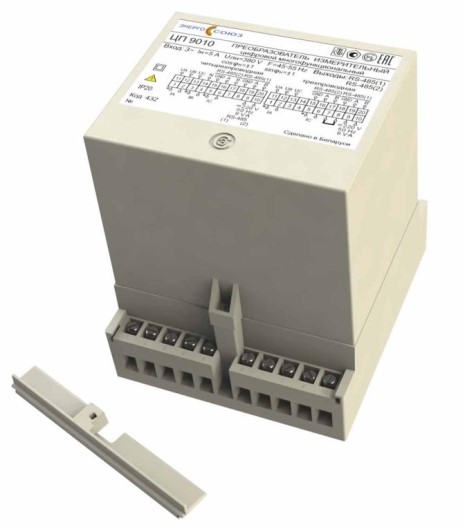

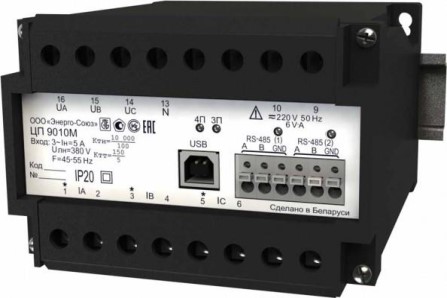

Рисунок 1 – Общий вид преобразователей
1 – Место для нанесения оттиска клейма поверителя
2 – Место для нанесения клейма-наклейки поверителя
3 – Место для нанесения оттиска клейма ОТК

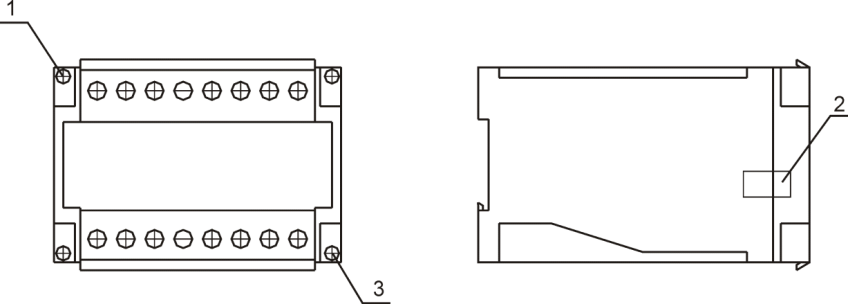

Рисунок 2 – Место нанесения знака поверки средств измерений на лицевой панели
преобразователя ЦП 9010 и место нанесения гарантийной наклейки на боковой панели
Рисунок 3 – Место нанесения знака поверки средств измерений на лицевой панели
преобразователя ЦП 9010У и место нанесения гарантийной наклейки на боковой панели
1 – Место для нанесения клейма-наклейки поверителя
2 – Место для нанесения клейма-наклейки ОТК
ЦП 9010У
2
1
ЦП 9010
2
3
1
Лист № 4
Всего листов 9
1 – Место для нанесения оттиска клейма поверителя
2 – Место для нанесения клейма-наклейки поверителя
3 – Место для нанесения оттиска клейма ОТК
Рисунок 4 – Место нанесения знака поверки средств измерений на лицевой панели
преобразователя ЦП 9010М и место нанесения гарантийной наклейки на боковой панели
Программное обеспечение
Программное обеспечение (ПО) преобразователей встроено в защищённую от записи
память микроконтроллера, что исключает возможность его несанкционированной настройки и
вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные программного обеспечения преобразователей представлены в
таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные
Значение
25_148_CP9010_v09.hex
не ниже 09
90663334eea844fed55f89f9ba9c9232
MD5
ЦП 9010М
2
3
Лист № 5
Всего листов 9
Метрологические и технические характеристики
указаны в таблицах 2 - 5.
Таблица 2 – Параметры преобразуемого входного сигнала
Переменный ток
Iвх.4пр, А (I
A
= I
B
= I
C
),
Iвх.3пр, А (I
A
= I
С
), А
Частота, Гц
Угол сдвига
фаз между
током и
напряжени-
ем, (φ), гра-
дус
Cos φ.н
(sin φ.н),
номиналь-
ное значе-
ние
1. Iвх.4пр – ток в трехфазных четырехпроводных цепях переменного тока.
2. Iвх.3пр – ток в трехфазных трехпроводных цепях переменного тока.
3. Uф – напряжение фазное переменного тока.
4. Номинальное значение действующего значения тока нулевой последовательности I
0
=Iн.
5. Номинальное значение действующего значения напряжения нулевой последовательности
U
0
=Uфн.
Параметры преобразуемого входного сигнала
ДиапазонНоминаль-
преобразо- ное значе-
ванияние, Iн
Напряжение линейное
переменного тока, В
Uлн (U
AB
,U
BC
,U
CA
) =
Uфн·√3
Диапазон Номинальное
преобразо-значение,
ванияUлн.н
ДиапазонНоми-
преобра- нальное
зованиязначение
от 0 до 0,5
от 0 до 1,0
от 0 до 2,5
от 0 до 5,0
0,5от 0 до 120100
1,0от 0 до 264220
2,5от 0 до 456380
5,0от 80 до 120100
от 45 до 5550от 0 до 360+1 и -1
Примечания
Таблица 3 – Параметры сигнала на аналоговых выходах ЦП 9010У
Диапазон изменения
Выходного аналогового сигнала, мА
от 0 до +5,0
1)
от +4,0 до +20,0
1)
от 0 до +20,0
1)
от 0 до +2,5, от +2,5 до +5,0
2)
от -5,0 до 0, от 0 до +5,0
2)
от +4 до +12,0, от +12,0 до +20,0
2)
от 0 до +10,0, от +10,0 до +20,0
2)
Сопротивления нагрузки, кОм
от 0 до 3,0
от 0 до 0,5,0
от 0 до 0,5
от 0 до 3,0
от 0 до 3,0
от 0 до 0,5
от 0 до 0,5
Примечание
1)Однополярные аналоговые сигналы. Используются при измерении токов, напряжений, ча-
стоты, полной мощности, а также при измерении активной и реактивной мощности и коэффициен-та
мощности в двух квадрантах.
2)Двухполярные аналоговые сигналы. Используются при измерении активной и реактивной
мощности и коэффициента мощности в четырех квадрантах.
Лист № 6
Всего листов 9
Таблица 4 – Основные метрологические характеристики
Значение
± 0,5
± 0,2 (±0,5 по отдельному
заказу потребителя)
± 0,5
± 0,05
Наименование характеристики
Пределы допускаемой основной приведенной по-
грешности при измерении мощности, действующе-
го значений напряжения нулевой последовательно-
сти и действующего значений тока нулевой после-
довательности по всем выходам от нормирующего
значения Анорм, %
Пределы допускаемой основной приведенной по-
грешности при измерении действующих значений
фазных токов и напряжений, междуфазных напря-
жений по выходам RS-485, порту USB от норми-
рующего значения Анорм, %
Пределы допускаемой основной приведенной по-
грешности при измерении действующих значений
фазных токов и напряжений, междуфазных напря-
жений по аналоговым выходам и ОУ от нормиру-
ющего значения Анорм, %
Пределы допускаемой основной приведенной по-
грешности по всем выходам при измерении часто-
ты в диапазоне изменения фазного напряжения
преобразуемого входного сигнала от 0,1Uфн до
1,2Uфн от нормирующего значения Анорм, %
Пределы допускаемой приведенной дополнитель-
ной погрешности, вызванная изменением темпера-
туры окружающей среды на 10 °С
0,5 предела основной
приведенной погрешности
Анорм для RS-485, порта USB равно 20000 единиц при измерении тока, напряжения, мощно-
сти, и 50000 единиц при измерении частоты;
Анорм для ОУ равно номинальному значению измеряемого параметра в первичной цепи при
подключении прибора через измерительные трансформаторы или номинальному значению из-
меряемого параметра на входе прибора при непосредственном включении;
Анорм для аналогового выхода равно верхнему пределу диапазона изменения выходного ана-
логового сигнала;
Анорм при измерении частоты но 50 Гц.
Лист № 7
Всего листов 9
от 198 до 242
от 85 до 264
от 120 до 370
Значение
Таблица 5 – Основные технические характеристики
Наименование характеристики
Напряжение питающей сети, В:
- от источника напряжения переменного тока частотой 50 Гц;
- от источника напряжения переменного тока (номинальное значение
220 В) частотой 50 Гц;
- от источника напряжения постоянного тока (номинальное значение
220 В);
- от источника напряжения постоянного тока (номинальное значение
24 В)
от 18 до 36
Мощность, потребляемая преобразователями от цепи
сигнала при номинальных значениях преобразуемых
входного
входных
сигналов, не превышает, В·А:
- для каждой последовательной цепи;0,2
- для параллельных цепей с питанием от измерительной цепи:
от фазы В;0,2
от фаз А и С для ЦП 9010У;9,0
от фаз А и С для ЦП 9010 и ЦП 9010М;6,0
- для каждой параллельной цепи преобразователя с питанием от
внешнего источника;0,2
Мощность, потребляемая от внешнего источника, не должна
превышать, В·А:
- для ЦП 9010, ЦП 9010М; 6,0
- для ЦП 9010У. 9,0
110×125×132
120×120×148
110×83×130
1,2
от -40 до +55
90
от 84,0 до 106,7
Габаритные размеры (Д×Ш×В), мм, не более:
- для ЦП 9010;
- для ЦП 9010У;
- для ЦП 9010М.
Масса, кг, не более
Условия эксплуатации:
- температуры окружающей среды, °С
- относительная влажность при +30 °С, %
- атмосферное давление, кПа
Нормальные климатические условия:
- температуры окружающей среды, °С
- относительная влажность при +30 °С, %
- атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
20
90
от 84,0 до 106,7
32000
10
Знак утверждения типа
наносится фотохимическим способом на лицевую панель преобразователя, а также типографским
способом на титульный лист руководства по эксплуатации и паспорт.
Лист № 8
Всего листов 9
Комплектность средства измерений
Комплектность поставки соответствует таблице 6.
УИМЯ.411600.042
1
Обозначение
Количество
Таблица 6 – Комплектность средства измерений
Наименование
Преобразователи измерительные цифровые
многофункциональные ЦП 9010 (модифи-
кация по заказу)
Паспорт
Руководство по эксплуатации
Методика поверки
УИМЯ.411600.042 ПС
УИМЯ.411600.042 РЭ
МРБ МП.1993-2010
1
1
1
—1
CD-диск с демонстрационным программ-
ным обеспечением
Коробка упаковочная
УИМЯ.743832.0021
Примечание: при поставке партии преобразователей в один адрес прилагается один экземпляр
руководства по эксплуатации и методики поверки на 3 преобразователя
Поверка
осуществляется по документу МРБ МП.1993-2010 «Преобразователи измерительные цифровые
многофункциональные ЦП 9010. Методика поверки», утвержденным РУП «Витебский ЦСМC»
28.01.2010 г., (изменения №1 согласно извещению УИМЯ.003-2014 от 08.04.2014г., №2 согласно
извещению УИМЯ.002-2015 от 23.04.2015г., №3 согласно извещению УИМЯ.011-2016 от
17.05.2016г., №4 согласно извещению УИМЯ.024-2018 от 29.10.2018г., №5 согласно извещению
УИМЯ.005-2020 от 29.04.2020г.).
Основные средства поверки:
Мегаомметр Е6-16, регистрационный номер в Федеральном информационном фонде (далее
по тексту – рег. №) № 61977-15;
Установка поверочная универсальная УППУ-М, рег. № 55804-13;
Вольтметр В7-65, рег. № 20250-06;
Магазин сопротивлений Р33, рег. № 1321-60;
Катушка сопротивления образцовая Р331 номиналом 100, рег. № 1162-58;
Генератор сигналов низкочастотный прецизионный Г3-110, рег. № 5460-76.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде клейма-наклейки наносится на крышку корпуса преобразователя и/или
на свидетельство о поверке, знак поверки в виде оттиска клейма наносится на корпус преобразова-
теля в местах крепления крышки и ставится в паспорте на преобразователь, при первичной повер-
ке или свидетельстве о поверке, при периодической.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 9
Всего листов 9
Нормативные и технические документы, устанавливающие требования к преобразователям
измерительным цифровым многофункциональным ЦП 9010
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие техни-
ческие условия».
ТУ BY 300521831.042-2010 «Преобразователи измерительные цифровые многофункцио-
нальные ЦП 9010. Технические условия».
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Изготовитель
Общество с ограниченной ответственностью «Энерго-Союз» (ООО «Энерго-Союз»)
Адрес: Республика Беларусь, 210601, г. Витебск, ул. С. Панковой, д.3, ком. 205
Телефон: +375 (212) 67-72-30
Е-mail: energo@vitebsk.by
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 56174-14 | Преобразователи измерительные многофункциональные | ЭНИП-2 | ООО "ИЦ "Энергосервис", г.Москва | 8 лет | Перейти |
| 20045-00 | Машины трехкоординатные измерительные | G90C/CS Medium/Large | Фирма "LK Limited", Великобритания | 1 год | Перейти |
| 62025-15 | Осциллографы цифровые | DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A | Фирма "Keysight Technologies Company Ltd.", Китай | 1 год | Перейти |
| 56797-14 | Преобразователи давления измерительные | LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX | ООО "БД Сенсорс РУС", г.Москва | 4 года - для преобразователей точнее ±0,1 % при отсутствии корректировок нулевого значения выходного сигнала не реже 1 раза в 6 месяцев; 5 лет – для остальных | Перейти |
| 7204-79 | Влагомеры зерна электронно-цифровые | Колос-1 | ПО "Эркон", г.Нижний Новгород | 1 год (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
