Преобразователи измерительные цифровые многофункциональные ЦП9010, ГРСИ 43989-15
Номер госреестра:
43989-15
Наименование СИ:
Преобразователи измерительные цифровые многофункциональные
Обозначение типа:
ЦП9010
Производитель:
ООО "Энерго-Союз", Беларусь, г.Витебск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60674
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные цифровые многофункциональные ЦП 9010
Назначение средства измерений
Преобразователи измерительные цифровые многофункциональные ЦП 9010 (в дальней-
шем - приборы) предназначены для преобразования параметров однофазных и трехфазных трех-
проводных и четырехпроводных электрических цепей переменного тока частотой 50 Гц в цифро-
вой код и передачи его по двум портам RS-485. Модификация ЦП 9010У предназначена для пре-
образования параметров однофазных и трехфазных трехпроводных и четырехпроводных элек-
трических цепей переменного тока частотой 50 Гц в цифровой код и передачи его по двум портам
RS-485, для линейного преобразования параметров электрических цепей в унифицированные вы-
ходные сигналы постоянного тока, коммутации внешних электрических цепей, приема дискрет-
ной информации отображения любых измеренных параметров на трех встроенных отсчетных
устройствах. Отображение осуществляется с учетом коэффициентов трансформации первичных
цепей.
Приборы предназначены для включения непосредственно или через измерительные транс-
форматоры тока и напряжения.
Приборы могут применяться для измерения параметров электрических трехфазных цепей
переменного тока в электрических установках, для комплексной автоматизации объектов элек-
троэнергетики.
Описание средства измерений
ЦП 9010 состоит из следующих основных узлов: основания, крышки корпуса, клеммной
колодки с зажимами для подключения внешних цепей, печатных плат с расположенными на
ней элементами электрической схемы, питающего трансформатора (для приборов с питанием
от сети) и входных трансформаторов тока.
ЦП 9010У состоит из следующих основных блоков, выполненных на печатных платах:
блока измерителя, блока питания, блока аналоговых выходов, блока реле, блока индикации.
Перечисленные выше блоки конструктивно размещены в пластмассовом корпусе с лицевой па-
нелью. На лицевую панель выведены три светодиодных семисегментных четырехразрядных ОУ
с высотой цифр 20 мм и три кнопки управления. Цвет свечения ОУ указывается потребителем
при заказе и может быть красным, зеленым или желтым.
Основание с клеммной колодкой, крышка корпуса, крышка клеммной колодки выполне-
ны из изоляционного материала.
Обмен информацией по двум портам RS-485 осуществляется в соответствии с одним из
протоколов обмена: протокол MODBUS режим RTU, протокол «Энерго-Союз», протокол в со-
ответствиисГОСТРМЭК60870-5-101-2006илипротоколвсоответствиис
ГОСТ Р МЭК 870-5-1-95 (FT3). Выбор протокола обмена осуществляет потребитель на месте
подключения.
Зажимы клеммной колодки обеспечивают подключение медных или алюминиевых про-
водов сечением от 0,5 до 7,0 мм
2
для ЦП 9010. Для ЦП 9010У к контактам 1–12 сечением от 0,5
до 2,5 мм
2
, к контактам 13–25 сечением от 0,5 до 1,5 мм
2
.
Работа приборов основана на преобразовании мгновенных значений входных сигналов в
цифровой код и дальнейшей обработки по определенному алгоритму.
Фотографии общего вида прибора приведены на рисунке 1.
Лист № 2
Всего листов 7

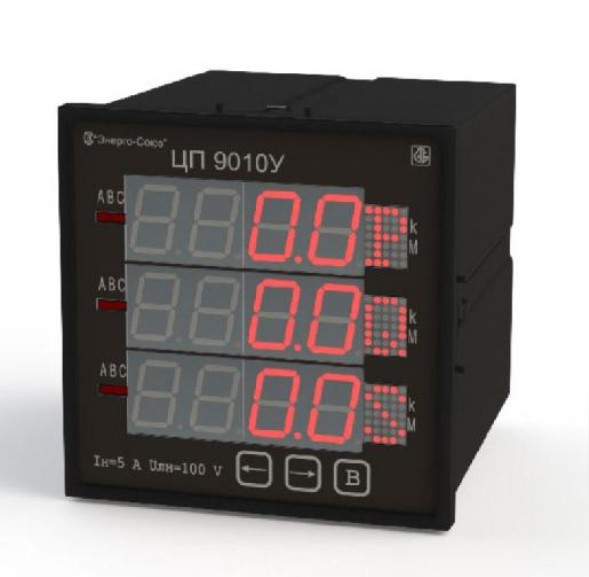

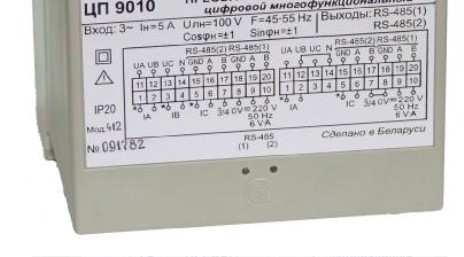

Рисунок 1 - Общий вид преобразователей ЦП 9010

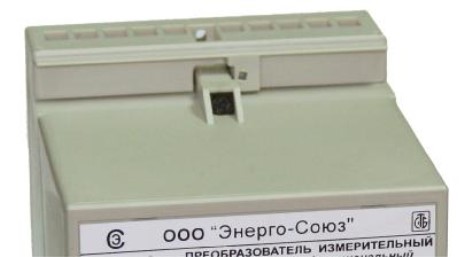

Место пломбирования
Лист № 3
Всего листов 7
Метрологические и технические характеристики
Частота, Гц
ние, Iн
ра-
ное
градус
Cos φ.н
(sin φ.н
),
номи-
наль-
ное
Таблица 1 - Параметры преобразуемого входного сигнала
Параметры преобразуемого входного сигнала
Переменный токНапряжение линейноеУгол
Iвх.4пр, А (I
A
= I
B
=переменного тока, Всдвига
I
C
),Uлн (U
AB
,U
BC
,U
CA
) = фаз меж-
Iвх.3пр, А (I
A
= I
С
), АUфн·√3ду
ДиапазонНоми- ДиапазонНоминаль- Диапа- Номи-
током и
преобразо-нальноепреобразо-ное значе-зонналь-
напряже-
ваниязначе-ванияние, Uлн.н преоб-
значе-
нием, (φ),
значе-
зования ние
ние
0 – 0,5
0 – 2,5
0,5
2,5
0 – 120
0 – 456
100
380
360
и ми-
0 – 1,01,00 – 264220
45 - 5550
От 0 до
Плюс 1
0 – 5,05,0 80 – 120100
нус 1
Примечания
1 Iвх.4пр – ток в трехфазных четырехпроводных цепях переменного тока.
2 Iвх.3пр – ток в трехфазных трехпроводных цепях переменного тока.
3 Uф – напряжение фазное переменного тока.
4 Номинальное значение действующего значения тока нулевой последовательности I
0
=Iн.
5 Номинальное значение действующего значения напряжения нулевой последовательности
U
0
=Uфн
12I
13U
A
Действующее значение напряжения фазы A
14U
B
Действующее значение напряжения фазы B
15U
C
Действующее значение напряжения фазы C
Таблица 2 - Перечень измеряемых и вычисляемых параметров электрических трехфазных цепей
переменного тока
№ п.п.Обозна-
чение па-Измеряемый параметрПримечание
раметра
1I
A
Действующее значение тока фазы AТрехэлементная
2I
C
Действующее значение тока фазы C
четырехпроводная
3 U
AB
Действующее значение междуфазного напря-
схема подключения
жения A-B
4U
BC
Действующее значение междуфазного напря-
жения B-C
5U
CA
Действующее значение междуфазного напря-
жения C-A
6PАктивная мощность трехфазной системы
7QРеактивная мощность трехфазной системы
8SПолная мощность трехфазной системы
9ƒЧастота сети
10*cos φcos φ= P/S – коэффициент мощности
11 I
B
Действующее значение тока фазы B
Действующее значение тока нулевой последо-
O
вательности
Лист № 4
Всего листов 7
Измеряемый параметр
Примечание
Двухэлементная
трехпроводная
схема подключения
Для аналоговых вы-
ходов в диапазоне от
0 до 120 % номи-
нального значения
№ п.п. Обозна-
чение па-
раметра
16U
O
17P
A
18
P
B
19
P
C
20
Q
A
21Q
B
22Q
C
23S
A
24
S
B
25
S
C
32
*cos φ
A
33*cos φ
B
34*cos φ
C
1I
A
2I
C
3 U
AB
4U
BC
5U
CA
6P
7Q
8S
9ƒ
10*cos φ
35 DI
36 DO
37 U
AB
38U
BC
39U
CA
40U
A
41U
B
42U
C
43 UAB
44UBC
45UCA
Действующее значение напряжения нулевой
последовательности
Активная мощность по фазе A
Активная мощность по фазе B
Активная мощность по фазе C
Реактивная мощность по фазе A
Реактивная мощность по фазе B
Реактивная мощность по фазе C
Полная мощность по фазе A
Полная мощность по фазе B
Полная мощность по фазе C
cos φ
A
= P
А
/ S
А
- коэффициент мощности фазы
A
cos φ
B
= P
В
/ S
В
- коэффициент мощности фазы
B
cos φ
C
= P
С
/ S
С
- коэффициент мощности фазы
C
Действующее значение тока фазы A
Действующее значение тока фазы C
Действующее значение междуфазного напря-
жения A-B
Действующее значение междуфазного напря-
жения B-C
Действующее значение междуфазного напря-
жения C-A
Активная мощность трехфазной системы
Реактивная мощность трехфазной системы
Полная мощность трехфазной системы
Частота сети
cos φ= P/ S – коэффициент мощности
Состояние дискретных входов по группам
Состояние реле по группам
Действующее значение междуфазного напря-
жения A-B
Действующее значение междуфазного напря-
жения B-C
Действующее значение междуфазного напря-
жения C-A
Действующее значение напряжения фазы A
Действующее значение напряжения фазы B
Действующее значение напряжения фазы C
Действующее значение междуфазного напря-
жения A-B
Действующее значение междуфазного напря-
жения B-C
Действующее значение междуфазного напря-
жения C-A
Для аналоговых вы-
ходов в диапазоне от
80 до 120 % номи-
нального значения
Лист № 5
Всего листов 7
Измеряемый параметрПримечание
№ п.п. Обозна-
чение па-
раметра
46UA
47UB
48UC
Действующее значение напряжения фазы A
Действующее значение напряжения фазы B
Действующее значение напряжения фазы C
Примечания
1 Номинальному значению измеряемых параметров, кроме коэффициента мощности и час-
тоты, соответствует показание монитора ПЭВМ 20000 единиц. Номинальному значению ко-
эффициента мощности cos φ=1 соответствует показание монитора ПЭВМ 1000 единиц. Но-
минальному значению частоты сети (f=50 Гц) соответствует показание монитора ПЭВМ
50000 единиц.
2 * - параметр вычисляется.
3 Параметры № п.п. 40 – 42, 46 – 48 только для трехэлементной четырехпроводной схемы
подключения
Пределы допускаемой основной погрешности, выраженной в виде приведенной погреш-
ности, в процентах от нормирующего значения, равны:
– ±0,5 при измерении мощности, действующего значения напряжения нулевой последо-
вательности и действующего значения тока нулевой последовательности по всем выходам;
– ±0,2 при измерении действующих значений фазных токов и напряжений, междуфазных
напряжений по выходам RS-485;
– ±0,5 при измерении действующих значений фазных токов и напряжений, междуфазных
напряжений по аналоговым выходам и ОУ;
– ±0,05 по всем выходам при измерении частоты в диапазоне изменения фазного напря-
жения преобразуемого входного сигнала от 0,1Uф.н до 1,2Uф.н.
Нормирующее значение в дальнейшем – Анорм.
Питание приборов определяется потребителем при заказе и может осуществляться по
одному из следующих вариантов:
-а) от источника напряжения переменного тока 220 В частотой 50 Гц;
-б) от источника напряжения переменного тока с номинальным значением 220 В часто-
той 50 Гц или от источника напряжения постоянного тока с номинальным значением 220 В;
-в) от источника напряжения постоянного тока с номинальным значением 24 В;
-г) от измерительной цепи напряжением от 80 до 120 В (номинальное напряжение
100 В).
Рабочие условия применения: температура окружающего воздуха от минус 40
°
С до
плюс 55
°
С, относительная влажность воздуха до 90 % при 30
°
С.
Мощность, потребляемая приборами от цепи входного сигнала при номинальных значе-
ниях преобразуемых входных сигналов, не превышает:
– для каждой последовательной цепи - 0,2 В·А;
– для параллельных цепей с питанием от измерительной цепи - 0,2 В·А от фазы В,
9 В·А для ЦП 9010У и 6,0 В·А для ЦП 9010 от фаз А и С;
– для каждой параллельной цепи приборов с питанием от внешнего источника –
0,2 В·А.
Мощность, потребляемая от внешнего источника, не более 6 В·А для ЦП 9010 и 9 В·А
для ЦП 9010У.
Габаритные размерыЦП 9010 не более 125х110х132 мм, ЦП 9010У не более
120×120×148 мм.
Лист № 6
Всего листов 7
Масса приборов не более 1,2 кг.
Средняя наработка на отказ - 32000 ч.
Средний срок службы – 12 лет.
Знак утверждения типа
наносится фотохимическим способом на лицевую панель прибора, а также типографским спо-
собом на титульный лист руководства по эксплуатации и паспорт.
Комплектность средства измерений
Таблица 3 – Комплектность
№ п/пНаименование изделияКол-во
1 Прибор 1 шт.
2Паспорт1 экз.
3Руководство по эксплуатации1 экз.
4Методика поверки1 экз.
5Компакт-диск с демонстрационным программным обеспечением1 экз.
6Коробка упаковочная1 шт.
Руководство по эксплуатации, методика поверки и компакт-диск поставляются по 1 экз. на 3
прибора (при поставке в один адрес).
Поверка
осуществляется по документу МРБ МП.1993-2010 «Преобразователи измерительные цифровые
многофункциональные ЦП 9010. Методика поверки», утвержденному РУП «Витебский ЦСМС»
28.01.2010 г.
29123-05
Госреестр №
Таблица 4 - Перечень основных средств, применяемых при поверке
Наименование
Установка поверочная универсальная УППУ-МЭ3.1; выходной ток от
0,001 до 50А; выходное напряжение (фазное) от 0,01 до 242 В
Генератор сигналов низкочастотный прецизионный Г3-110
Диапазон частот 0,01 Гц - 2 МГц (с дискретностью через 0,01 Гц), преде-
лы допускаемой основной погрешности установки частоты ±3*10
-7
f Гц
5460-76
Сведения о методиках (методах) измерений
приведены в документе МРБ МП.1993-2010 «Преобразователи измерительные цифровые мно-
гофункциональные ЦП 9010. Методика поверки».
Нормативные и технические документы, устанавливающие требования к преобразовате-
лям измерительным цифровым многофункциональным ЦП 9010
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические
условия»;
ТУ BY 300521831.042-2010 «Преобразователи измерительные цифровые многофункциональ-
ные ЦП 9010. Технические условия»;
МРБ МП.1993-2010«Преобразователи измерительные цифровые многофункциональные
ЦП 9010. Методика поверки».
Лист № 7
Всего листов 7
Изготовитель
Общество с ограниченной ответственностью «Энерго-Союз» (ООО «ЭнергоСоюз»)
Республика Беларусь, 210601, г. Витебск, ул. С. Панковой 3
Тел/факс (10375212) 23-72-80, 23-72-88
Е-mail:
Экспертиза проведена
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в це-
лях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ______________ 2015 г.
