Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП-Уф, ВП-Уф, МВП-Уф, ДМ8010-Уф, ДВ8010-Уф, ДА8010-Уф, ГРСИ 43902-14

Смотреть ГРСИ
43901-10

Номер госреестра:

43902-14

Наименование СИ:

Манометры избыточного давления, вакуумметры и мановакуумметры показывающие

Обозначение типа:

МП-Уф, ВП-Уф, МВП-Уф, ДМ8010-Уф, ДВ8010-Уф, ДА8010-Уф

Производитель:

ЗАО "ПО Физтех", г.Томск

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

29.08.2019

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 56633

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометрыизбыточногодавления,вакуумметрыимановакуумметры

показывающие МП-Уф, ВП-Уф, МВП-Уф, ДМ8010-Уф, ДВ8010-Уф, ДА8010-Уф

Назначение средства измерений

Манометры избыточного давления, вакуумметры и мановакуумметры показывающие

МП-Уф, ВП-Уф, МВП-Уф, ДМ8010-Уф, ДВ8010-Уф, ДА8010-Уф (далее - манометры)

предназначены для измерения избыточного и вакуумметрического давления неагрессивных,

некристаллизующихся жидкостей, газа и пара.

Описание средства измерений

Принцип действия манометров основан на уравновешивании измеряемого давления

силами упругой деформации чувствительного элемента.

Измеряемое давление через штуцер поступает в полость измерительной пружины и

посредствомтрибко-секторногомеханизмавызываетпропорциональноевращательное

движение стрелки по шкале.

Манометры имеют модификации в зависимости от измеряемого давления, измеряемой

среды, класса точности и конструктивных особенностей в соответствии с таблицами 1 и 2.

Таблица 1

Модификация

манометра

Измеряемое

давление

Измеряемая

среда

Расположение

штуцера

МП2-Уф

50, 60

МП2-Уф исп.I

Нет

Избыточное

Радиальное,

осевое

Передний,

задний

Вакуум-

метрическое

Радиальное,

осевое

Передний,

задний

Вакуум-

метрическое и

избыточное

Жидкость,

пар, газ

Диаметр

циферблата,

мм

Возможность

установки

фланца

Передний,

задний

Радиальное,

осевое

Радиальное

Осевое

Радиальное,

осевое

Радиальное

Передний,

задний

Нет

Радиальное

Нет

МП3-Уф

МП4-Уф

ДМ8010-Уф

ВП2-Уф

ВП3-Уф

ВП4-Уф

ДВ8010-Уф

МВП2-Уф

МВП3-Уф

МВП4-Уф

ДА8010-Уф

100

150

250

100

150

250

100

150

250

Радиальное

Нет

Все элементы манометров, контактирующие с измеряемой средой, изготовлены из

материалов, которые обеспечивают высокую степень защиты от коррозии.

Общий вид манометров приведен на рисунках 1 - 5.

Степень защиты манометров, обеспечиваемая оболочкой, от проникновения твердых

частиц, пыли и воды должна соответствовать IP40, IP53 или IP54 по ГОСТ 14254-96.

По устойчивости к механическим воздействиям (вибрации) приборы соответствуют

группе L3 по ГОСТ Р 52931-2008.

Пример обозначения манометра: «МП3-Уф У2 -1,6 МПа – 1,5 – Ф – IP40»,

где «МП3-Уф» - модификация манометра; «У2» - климатическое исполнение;

«1,6 МПа» - верхний предел диапазона показаний; «1,5» - класс точности; «Ф» - конструктив с

фланцем, радиальный; «IP40» - степень защиты.

____________

- в том числе кислород, ацетилен, хладон.

Лист № 2

Всего листов 5

Конструкция манометров обеспечивает ограничение доступа к внутренним элементам,

с trial предотвращения несанкционированного доступа, на корпус наносится пломба или

наклейка в соответствии с рисунками 6 и 7, не повредив которую невозможно вскрыть корпус.

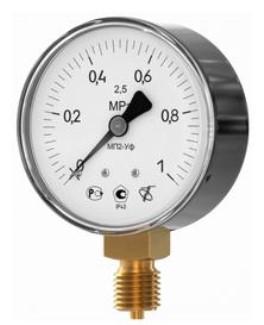

Рисунок 1 – МП2-Уф,

ВП2-Уф, МВП2-Уф

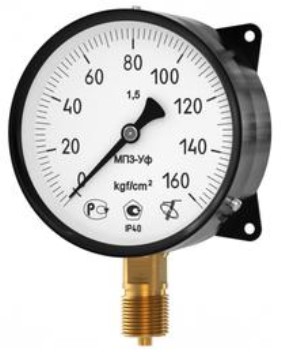

Рисунок 2 – МП3-Уф,

ВП3-Уф, МВП3-Уф

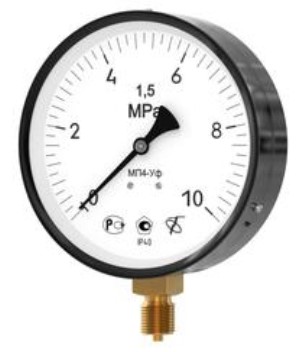

Рисунок 3 – МП4-Уф,

ВП4-Уф, МВП4-Уф

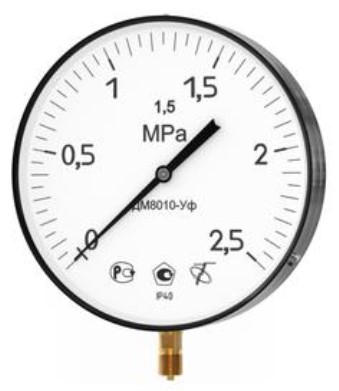

Рисунок 4 – ДМ8010-Уф, ДВ8010-Уф,

ДА8010-Уф

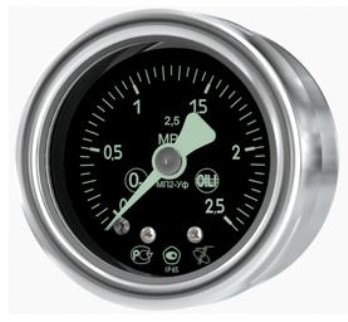

Рисунок 5 – МП2-Уф исп.I

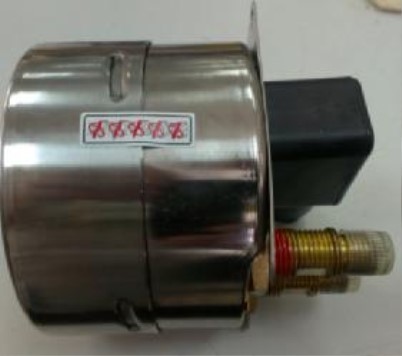

Рисунок 6 – Пломбировка

с помощью пломбы

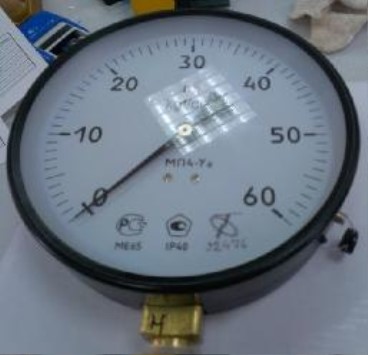

Рисунок 7 – Пломбировка

с помощью наклейки

Лист № 3

Всего листов 5

Метрологические и технические характеристики

Таблица 2

Измеряемая среда

МП2-Уф

МП2-Уф исп.I

1,5; 2,5

МП3-Уф

МП4-Уф

ДМ8010-Уф

Жидкость,

пар,

газ

1,0; 1,5

1,5; 2,5

от 0 до 100 (1000)

от 0 до 160 (1600)

Жидкость

1,0; 1,5

МП2-Уф

1,5; 2,5

МП3-Уф

МП4-Уф

Ацетилен

1,0; 1,5

1,5; 2,5

от минус 0,1 (минус 1) до 0

Жидкость,

пар,

газ

1,0; 1,5

1,5; 2,5

МВП3-Уф

МВП4-Уф

ДА8010-Уф

Жидкость,

пар,

газ

1,0; 1,5

Модификация

манометра

Диапазон показаний давления

МПа (кгс/см

)

Класс

точности

от 0 до 0,06 (0,6)

от 0 до 0,1 (1)

от 0 до 0,16 (1,6)

от 0 до 0,25 (2,5)

от 0 до 0,4 (4)

от 0 до 0,6 (6)

от 0 до 1 (10)

от 0 до 1,6 (16)

от 0 до 2,5 (25)

от 0 до 4 (40)

от 0 до 6 (60)

от 0 до 10 (100)

от 0 до 16 (160)

от 0 до 25 (250)

от 0 до 40 (400)

от 0 до 60 (600)

МП2-Уф

МП3-Уф

МП4-Уф

от 0 до 0,06 (0,6)

от 0 до 0,1 (1)

от 0 до 0,16 (1,6)

от 0 до 0,25 (2,5)

от 0 до 0,4 (4)

от 0 до 0,6 (6)

от 0 до 1 (10)

от 0 до 1,6 (16)

от 0 до 2,5 (25)

от 0 до 4 (40)

от 0 до 6 (60)

ВП2-Уф

ВП3-Уф

ВП4-Уф

ДВ8010-Уф

МВП2-Уф

от минус 0,1 (минус 1) до 0,06 (0,6)

от минус 0,1 (минус 1) до 0,15 (1,5)

от минус 0,1 (минус 1) до 0,3 (3)

от минус 0,1 (минус 1) до 0,5 (5)

от минус 0,1 (минус 1) до 0,9 (9)

от минус 0,1 (минус 1) до 1,5 (15)

от минус 0,1 (минус 1) до 2,4 (24)

Диапазон измерений избыточного давления от 0 до 75% показаний.

Диапазон измерений вакуумметрического давления trial диапазону показаний.

Лист № 4

Всего листов 5

Пределы допускаемой погрешности манометров в соответствии с таблицей 3.

Таблица 3

Класс

точности

Пределы допускаемой погрешности, % от диапазона показаний

основнойдополнительной

± 1,0± 0,06∙

∆

± 1,5

1,5

2,5

± 2,5

± 0,1∙

∆

Вариация показаний манометров не превышает абсолютного значения предела допус-

каемой основной погрешности.

Рабочие условия

- температура окружающего воздуха, °С:

- для манометров исполнений У2; Т2 по ГОСТ 15150-69

- для исполнения УХЛ по ГОСТ 15150-69

- температура измеряемой среды, °С:

от минус 50 до плюс 60

от минус 65 до плюс 60

от минус 50 до плюс 150

Габаритные размеры (диаметр х глубина) и масса манометров приведены в таблице 4.

Таблица 4

Модификация манометраГабаритные размеры, мм

Масса, кг, не более

МП2-Уф исп.I

МП2-Уф, ВП2-Уф, МВП2-Уф

МП3-Уф, ВП3-Уф, МВП3-Уф

МП4-Уф, ВП4-Уф, МВП4-Уф

ДМ8010-Уф, ДВ8010-Уф, ДА8010-Уф

Ø42х42

0,1

Ø63х50

0,15

Ø100х94

0,5

Ø160х94

0,9

Ø250х52

1,9

Знак утверждения типа

наносится на циферблат прибора методом штемпелевания и на титульные листы паспорта и ру-

ководства по эксплуатации типографским способом.

Комплектность средства измерений

1 Манометр........................................................................................................1 шт.

2 Руководство по эксплуатации ......................................................................1 экз.

3 Паспорт...........................................................................................................1 экз.

Поверка

осуществляется по документу – МИ 2124-90 «Манометры, вакуумметры, мановакуумметры,

напоромеры, тягомеры, тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- мановакуумметр грузопоршневой типа МВП-2,5, класс точности 0,05, диапазон изме-

рений от минус 95 до 250 кПа;

- манометры избыточного давления грузопоршневые МП 60, класс точности 0,05, диа-

пазон измерений от 0,1 до 6 МПа;

- манометры избыточного давления грузопоршневые МП 600, класс точности 0,05,

диапазон измерений от 1 до 60 МПа;

- манометры грузопоршневые МП 2500, класс точности 0,05, диапазон измерений от 5

до 250 МПа.

____________

– абсолютное значение отклонения температуры окружающей среды от условий (23±5) °С, в которых

отнормирована основная погрешность;

– рабочие значения влажности окружающего воздуха (сочетания относительной влажности и темпера-

туры) в зависимости от исполнения (У2; Т2; УХЛ) в соответствии с таблицей 6 ГОСТ 15150.

Лист № 5

Всего листов 5

Сведения о методиках (методах) измерений

Метод измерений описан в документе «Манометры избыточного давления, вакууммет-

ры и мановакуумметры показывающие МП-Уф, ВП-Уф, МВП-Уф, ДМ8010-Уф, ДВ8010-Уф,

ДА8010-Уф. Руководство по эксплуатации», РЭ 4212-389-0411113635-10.

Нормативные и технические документы, устанавливающие требования к манометрам

1 ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

2 ГОСТ 2405-88 «Манометры, вакуумметры, напоромеры, тягомеры и тягонапоромеры.

Общие технические условия».

3 ТУ 4212-389-0411113635-04 «Манометры избыточного давления, вакуумметры и

мановакуумметры показывающие МП-Уф, ВП-Уф, МВП-Уф, ДМ8010-Уф, ДВ8010-Уф,

ДА8010-Уф. Технические условия».

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

выполнение работ по оценке соответствия промышленной продукции и продукции других

видов, а также иных объектов установленным законодательством Российской Федерации

обязательным требованиям.

Изготовитель

ЗАО «ПО Физтех»

634021, РФ, Томск, ул. Кирова 58, строение 70

тел: 8 800 100 6266, +7 (3822) 43-17-17; факс: +7 (3822) 43-17-71

e-mail:

office@fiztech.ru

сайт:

http://www.fiztech.ru

Испытательный центр

Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»

125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8

тел: +7 (495) 491 78 12, +7 (495) 491 86 55

e-mail:

sittek@mail.ru

kip-mce@nm.ru

Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств

измерений в целях утверждения типа № 30092-10 от 01.05.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«____»_____________2014 г.
