Гамма-спектрометры СКГ-01 \"Измерительный СИЧ, ГРСИ 43837-10
Номер госреестра:
43837-10
Наименование СИ:
Гамма-спектрометры
Обозначение типа:
СКГ-01 \"Измерительный СИЧ
Производитель:
ООО НПП "Радиационный контроль. Приборы и методы" (РАДИКО), г.Обнинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.02.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 39353/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гамма-спектрометры СКГ-01 «Измерительный СИЧ»
Назначение средства измерений
Гамма-спектрометры СКГ-01 «Измерительный СИЧ» (далее – ИСИЧ) предназначены
для измерений активности радионуклидов.
Описание средства измерений
В основу работы ИСИЧ положен принцип преобразования энергии гамма-излучения в
чувствительном объёме детектора в электрические импульсы пропорциональной амплитуды с
последующей их регистрацией анализатором спектров и обработкой полученного спектра с
помощью персонального компьютера (далее – ПК), оснащённого специальным программным
обеспечением (далее – ПО).
Конструктивно ИСИЧ представляет собой стационарный прибор, состоящий из:
- детекторагамма-излученияполупроводникового сэлектроохладителемORTEC GEM30-P4;
- цифрового анализатора спектров DSPec-jr-2.0;
- измерительного стола;
- ПК;
- специализированного ПО.
При наличии аттестованных в установленном порядке соответствующих методик
ИСИЧ может использоваться при выполнении измерений активности радионуклидов в легких и
теле человека, а также в пробах окружающей среды. ИСИЧ может применяться при контроле
внутреннего облучения персонала атомных станций, персонала предприятий и учреждений,
связанных с радиоактивными материалами.

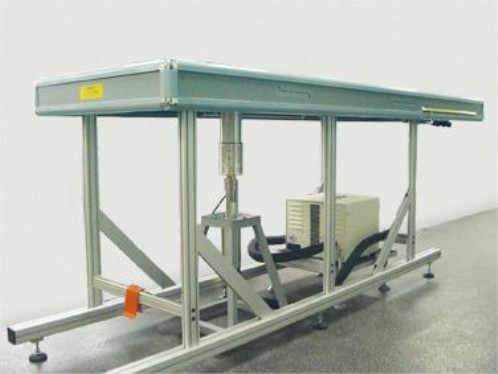

Внешний вид ИСИЧ, места пломбировки и размещения знака утверждения типа
приведены на рисунке 1.
Рисунок 1 – Внешний вид ИСИЧ
Место
пломбировки
Место
нанесения знака
утверждения
типа
Измерительный
стол
Цифровой
анализатор спектров
Детектор
гамма-излучения
Лист № 2
Всего листов 4
Программное обеспечение
Основные функции ПО:
– обработка поступающей с блока детектирования информации;
– выполнение расчетов по соответствующим алгоритмам.
Идентификационные данные ПО приведены в таблице 1.
3e98e2c9
2)
1)
Номер версии не ниже указанного
2)
Контрольная сумма относится к текущей версии ПО
Значение
«Измерительный СИЧ»
1.6.3.14
1)
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма исполняемого
кода)
_________________
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблицах 2 и 3.
Наименование характеристики
Наименование характеристики
от 10 до 35
Таблица 2 – Метрологические характеристики
Значение
характеристики
от 50 до 3000
от 50 до 100000
2,0
Диапазон регистрируемых энергий гамма-излучения, кэВ
Диапазон измерений активности, Бк
Энергетическое разрешение спектрометра для энергии гамма-
излучения 1332 кэВ, не более, кэВ
Пределы допускаемой относительной погрешности измерений
активности источника
60
Со в геометрии «Фантом лёгкого», %
±
20
30
Эффективность регистрации в пике полного поглощения линии с
энергией 1332 кэВ по отношению к эффективности кристалла
NaI(Tl), размерами (Ø76,2 х 76,2) мм, %, не менее
Интегральная нелинейность в измеряемом диапазоне энергий
гамма-квантов, %, не более
0,02
Таблица 3 – Технические характеристики
Значение
характеристики
50000
24
±
0,05
95
от 84,0 до 106,7
Максимальная входная загрузка, с
-1
, не менее
Время непрерывной работы, ч, не менее
Долговременная нестабильность за время непрерывной работы, %
Рабочие условия применения:
-температура окружающего воздуха, °С
-относительная влажность окружающего воздуха при температуре
30°С, %, не более
-атмосферное давление, кПа
Параметры электропитания от сети переменного тока:
-напряжение, В
-частота, Гц
от 187 до 242
от 49 до 51
Лист № 3
Всего листов 4
Наименование характеристики
Потребляемая мощность, В·А, не более
Габаритные размеры (длина х ширина х высота), мм
Масса (с защитой), кг
Значение
характеристики
150
2890 х 1320 х 720
220
Знак утверждения типа
наносится типографским способом в левый верхний угол титульного листа руководства по
эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на корпус ИСИЧ.
Комплектность средства измерений
Комплектность поставки ИСИЧ приведена в таблице 4.
1
1
1
1
1
1
Таблица 4 – Комплектность поставки ИСИЧ
НаименованиеОбозначение
Количе
ство
Примечание
1 Гамма-спектрометр СКГ-01
«Измерительный СИЧ» в составе
1.2 Детектор гамма-излученияORTEC GEM30-P4
полупроводниковый с
электроохладителем
Возможна поставка
детектора с
охладителем на основе
сосуда Дьюара
1
По заказу
1)
Поставляется на
компакт-диске
1
1.3 Измерительный стол-
1.4Цифровойанализатор DSPec-jr-2.0
спектров
1.5Компьютерперсональный-
IBM-совместимый, с принтером
2 Программа «Измерительный ВШКФ.00202-02
СИЧ»
3 Руководство по эксплуатации ВШКФ. 415421.002 РЭ
4 Руководство оператора ВШКФ.00200-01 34 01
К программе
«Измерительный СИЧ»
1
1
1
5 ФормулярВШКФ. 415421.002 ФО
6 Комплект принадлежностей
2)
-
7 Комплект ЗИП
3)
-
8 Свидетельство о первичной-
поверке
______________
1)
Входящий в состав ИСИЧ персональный компьютер должен иметь:
- устройство чтения компакт-дисков;
- свободный USB-порт;
- сертификат соответствия.
2)
Комплект принадлежностей содержит: кабель БД, кабель USB-A-B, штатный держатель
контрольного источника.
3)
Комплект ЗИП содержит: при использовании электроохладителя - X-COOL-FILTER (12
сменных картриджей для воздушного фильтра). Состав комплекта ЗИП может быть изменен
контрактом на поставку.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу ВШКФ. 415421.002 МП «Гамма-спектрометры СКГ-01
«Измерительный СИЧ», утвержденным ФГУП «ВНИИФТРИ» 17 июля 2017 г.
Основные средства поверки:
-
источникирадионуклидныефотонногоизлученияметрологическогоназначения
закрытые ИМН-Г, регистрационный номер 44591-10 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых ИСИЧ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныедокументы,устанавливающиетребованиякгамма-спектрометрам
СКГ-01 «Измерительный СИЧ»
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические
условия»
ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений
ионизирующих излучений. Номенклатура показателей»
ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений
активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов
радионуклидных источников»
«Гамма-спектрометрСКГ-01«ИзмерительныйСИЧ».Техническиеусловия»
ВШКФ. 415421.002 ТУ»
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«Радиационный контроль. Приборы и методы» (ООО НПП «РАДИКО»)
ИНН 4025049439
Адрес: 249035, Калужская обл., г. Обнинск, пр. Маркса, д. 14
Телефон: (48439) 4-97-16, 4-97-18, факс: (48439) 4-97-68
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институтфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): (495) 526-63-00
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
