ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики нагрузки ДН130В
Назначение средства измерений
Датчики нагрузки ДН130В (далее-датчики) предназначены для измерения силы
растяжения.
Описание средства измерений
Принцип действия датчиков основан на преобразовании деформации растяжения
измерительного элемента в электрический сигнал.
Датчики производят измерение силы растяжения, используя данные хранящиеся в их
энергонезависимой памяти. Конечный результат измерений преобразуется в цифровой сигнал и
передается по каналу RS-485 или радиоканалу.
Датчики представляют собой стальной корпус цилиндрической формы с элементами
крепления на концах. Элементы крепления могут отличаться в зависимости от особенностей
оборудования, на которые датчики устанавливают.
Датчики состоят из:
- массивного стального корпуса с тензорезопреобразователем
- источника опорного напряжения
- микроконтроллера
-энергонезависимой памяти для хранения калибровочных данных
-преобразователя величины измеряемого значения силы растяжения из аналового
электрического сигнала в цифровой код
-устройства передачи информации по каналу RS-485 на устройство отображения
результатов измерений или для использования в системах АСУ
Датчики нагрузки ДН130В выпускаются в следующих модификациях: ДН130В,
ДН130В(В), ДН130В(Ш), ДН130В(Р) которые отличаются между собой способом крепления и
передачи данных. Датчики нагрузки ДН130В, ДН130В(Ш), ДН130В(В) передают данные по
линии связи, датчики нагрузки ДН130В(Р) передают данные по радиоканалу.
Общий вид датчиков нагрузки представлен на рисунках 1,2,3,4

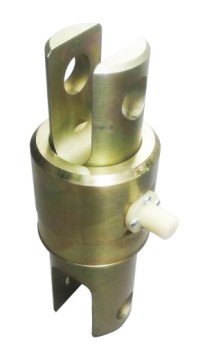

Рисунок 1 – Общий вид датчиков
нагрузки ДН130В
2

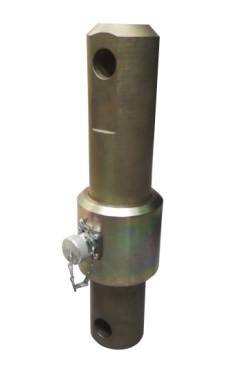

Рисунок 2 – Общий вид датчиков
нагрузки ДН130В(Р)

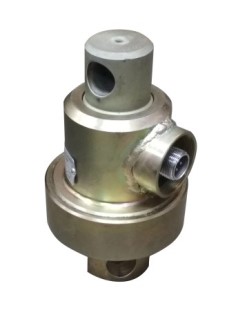

Рисунок 3 – Общий вид датчиков
нагрузки ДН130В(Ш)
Рисунок 4 – Общий вид датчиков
нагрузки ДН130В(В)
Пломбирование датчиков нагрузки ДН130В не предусмотрено.
Программное обеспечение
идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные програмного обеспечения
Идентификационные данные (признаки)Значение
12
Идентификационное наименование ПО DN_130V
Номер версии ( идентификационный номер) ПО не ниже 1.02
Цифровой идентификатор ПО -
Уровень защиты программного обеспечения от непреднамеренных изменений- высокий
(в соответствии с Р 50.2.077-2014).
Конструкция СИ исключает возможность несанкционированного влияния на ПО и
измерительную информацию.
Метрологические и технические характеристики
Таблица 2-Метрологические характеристики
3
Наименование характеристик
Значение
Наибольшийпредел измерений силырастяжения (НПИ),кН(тс)
50;100;150;200;250;300;350;400;
(5;10;15;20;25;30;35;40)
Наименьший предел измерений силы растяжения (НПИ), кН
(тс)
5
(0,5)
Пределы допускаемой приведенной
погрешности измерения датчиков ДН130В(В), % от НПИ
±1
Пределы допускаемой приведенной
погрешности измерения датчиков ДН130В, датчиков
ДН130В(Р), датчиков ДН130В(Ш), % от НПИ
±3
Вариация показаний силы растяжения датчиков нагрузки1
ДН130В(В), %, не более
Вариация показаний силы растяжения датчиков ДН130В,3
датчиков ДН130В(Р), датчиков ДН130В(Ш), %, не более
Разрядность цифрового кода, выдаваемого по стандартному4
интерфейсу RS-485, единиц:
Таблица 3-Основные технические характеристики
Наименование характеристик
Значение
Параметры электрического питания датчиков от внешнего источника
постоянного тока:
Номинальное напряжение постоянного тока, В
Максимальная потребляемая мощность, Вт, не более
15 ±3
0,75
от -45 до + 60
98
Диапазон рабочих температур , ºС
Относительная влажность , %, не более
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
120
120
510
Масса, кг, не более
20
Датчики в транспортной упаковке должны выдерживать без
повреждения:
Частота ударов в минуту
Транспортная тряска с ускорением, м/с², не менее
Температура окружающей среды, ºС
Относительная влажность воздуха при + 35 ºС, %, не более
от 80 до120
30
от -50 до +50
98
Вероятность безотказной работы за 10000 ч
Средний срок службы, лет, не менее
Маркировка взрывозащиты
0,95
10
1 Ех ib IIA T3 Gb
Знак утверждения типа
наносится на титульный лист эксплуатационной документации и на табличку датчиков ДН130В
расположенную на его корпусе.
4
Способ нанесения знака утверждения типа на эксплуатационную документацию-
типографский,натабличку датчиковнагрузкиДН130В-фотохимическоепечатание
(штемпелевание) или другим способом.
Кол.Прим.
3 4
1 шт.
1 шт.По заказу
1 экз.
1 экз.
Комплектность средства измерений
Таблица 4 -Комплектность средства измерений
НаименованиеОбозначение
12
1 Датчик нагрузки ДН130В -
2 Кабель связи универсальный -
ШР20/ШР18
3 Паспорт, руководство поПЛА 140.201.040.000
эксплуатации (РЭ)
4 Методика поверкиПЛА 140.201.040.000 МП с
изменением №1
5 Программное обеспечение для ПК-
6 Тара упаковочнаяПЛА 140.701.040.000
1 экз.
1 шт.
Поверка
осуществляется по документу ПЛА140.201.040.000 МП с изменением №1 «Государственная
система обеспечения единства измерений. Датчики нагрузки ДН130В. Методика поверки»,
утвержденному ФБУ «ЦСМ Татарстан» 30 января 2020 года.
Основные средства поверки:
Рабочий эталон единицы силы 3-го разряда в соответствии с Приказом Росстандарта
№ 2498 от 22.10.2019 г «Государственная поверочная схема для средств измерений силы».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам
нагрузки ДН130В
Приказ Росстандарта № 2498 от 22.10.2019 «Государственная поверочная схема для
средств измерений силы»
ТУ 4273-001-56347017-2015 Датчики нагрузки ДН130В. Технические условия
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«Петролайн-А» (ООО НПП «Петролайн-А»)
ИНН 1650081440
Адрес: 423887, Республика Татарстан, Тукаевский район, деревня Малая Шильна,
ул. Центральная, д. 1А
Тел./факс: (8552) 535-535
Е-mail: main@pla.ru
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Республике Татарстан»
5
Адрес: 420029 г.Казань, ул.Журналистов, д.24
Тел./факс: (843)279-59-64, 295-28-30
Е-mail: tatcsm@tatcsm.ru
Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
