Преобразователи измерительные параметров дорожного покрытия дистанционные DSC111, ГРСИ 43636-10
Номер госреестра:
43636-10
Наименование СИ:
Преобразователи измерительные параметров дорожного покрытия дистанционные
Обозначение типа:
DSC111
Производитель:
Фирма "Vaisala Oyj", Финляндия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.05.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 39038
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные параметров дорожного покрытия дистанционные
DSC111
Назначение средства измерений
Преобразователи измерительные параметров дорожного покрытия дистанционные
DSC111 (далее – преобразователи DSC111) предназначены для дистанционных измерений толщи-
ны слоя воды, снега, льда на поверхности дорожного покрытия.
Описание средства измерений
Принцип действия преобразователей DSC111 основан на измерении интенсивности пото-
ка инфракрасного излучения, его оценке и расчете толщины слоя воды, снега, льда на поверхности
дорожного покрытия.
Конструктивно преобразователи DSC111 выполнены в виде единого портативного моду-
ля, в котором приемник и передатчик объединены в одном корпусе. Общий вид преобразователей
DSC111 представлен на рис. 1.
Преобразователи DSC111 состоят из передатчика и приемника инфракрасного излучения,
блока электроники, процессоров, кронштейна и опоры.
Блок электроники обеспечивает измерение интенсивности потока инфракрасного излуче-
ния, которое реализовано на 3 лазерных диодах. Толщина слоя воды, снега, льда на поверхности
дорожного покрытия рассчитывается процессором. Изменения излучательной способности по-
верхности дорожного покрытия во времени и пространстве компенсируется выбором диапазона
длин волн для измерений и алгоритмом расчета. По результатам измерений толщина слоя воды,
снега, льда на поверхности дорожного покрытия процессором рассчитывается коэффициент сцеп-
ления между типичным дорожным покрытием и автопокрышкой. Все расчеты проводятся по алго-
ритмам разработанным фирмой «Vaisala Oyj».
В преобразователях DSC111 имеется термостатирование, функция оповещения о загряз-
ненности оптических поверхностей.
Преобразователи DSC111 могут работать совместно с измерителями DST111, а также в
составе дорожной метеорологической станции «ROSA».
Преобразователи DSC111 работают круглосуточно, сообщения о метеорологических па-
раметрах передают непрерывно или по запросу, имеют последовательный интерфейс RS-232, RS-
485. Дистанция подключения преобразователей DSC111 при использовании RS-232 до 30 м, а при
использовании RS-485 до 1500 м.
Лист № 2
Всего листов 4
Программное обеспечение
Преобразователи параметров дорожного покрытия дистанционные DSC111.
Встроенное ПО «DSC111» обеспечивает сбор, обработку и передачу данных, проверку со-
стояния и настройки преобразователей.

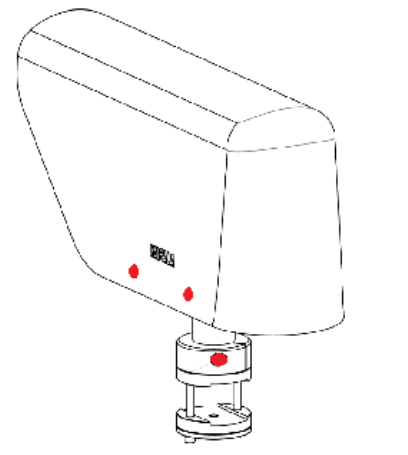

Рис. 2 Преобразователи измерительные параметров дорожного покрытия
дистанционные DSC111
1 – пломбы (залитые винты)
1

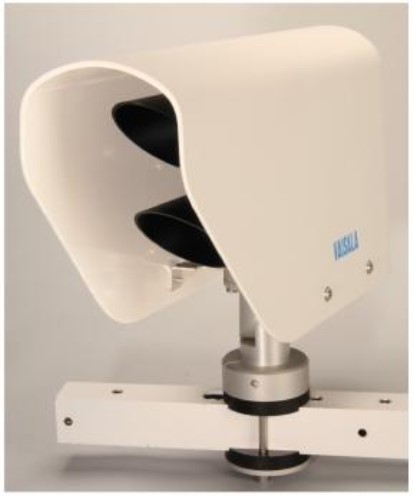

Рис. 1 Преобразователи измерительные параметров дорожного покрытия
дистанционные DSC111
1-передатчик, 2-приемник
1
2
Лист № 3
Всего листов 4
Цифровой идентификатор ПО
AВ106227
, вычислен по алгоритму
CRC32
Другие идентификационные данные (если имеются)
-
Идентификационные данные программного обеспечения
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
DSC111.hex
не ниже 3.15
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
4
Значения характеристики
от 0 до 10
от 0 до 20
от 0 до 10
± 0,5
± 0,5
± 0,5
от 2 до 15
от 30 до 85
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
Диапазон измерений толщины слоя, мм
-воды;
-снега;
-льда
Пределы допускаемой абсолютной погрешности
измерений толщины слоя, мм
-воды;
-снега;
-льда
Расстояние до поверхности дорожного покрытия, м
Угол установки к горизонту, градус
Электрическое питание, постоянный ток:
-напряжение, В
от 9 до 30
Максимальная потребляемая мощность (включая
обогрев), Вт
Габаритные размеры, мм, не более
длина ширина высота
460 140 210
3,4
8000
10
Масса, кг, не более
Средняя наработка на отказ, ч
Срок службы, лет
Условия эксплуатации:
-температура воздуха,
o
C;
-относительная влажность воздуха,
%
;
-атмосферное давление, гПа
-скорость воздушного потока, м/с
от минус 40 до 60
от 0 до 100
от 600 до 1100
до 60
Знак утверждения типа
Знак утверждения типа наносится на титульный лист формуляра типографским методом и
на корпус преобразователя DSC111 путем гравировки.
Комплектность средства измерений
1. Преобразователь измерительный параметров дорожного покрытия
дистанционный DSC1111 шт.
Лист № 4
Всего листов 4
2. Формуляр «Преобразователи измерительные параметров дорожного покрытия дистанцион-
ные DSC111»1 шт.
3. Методика поверки МП 2551-0058-20091 шт.
Поверка
осуществляется в соответствие с методикой поверки МП 2551-0058-2009 «Преобразователи изме-
рительные параметров дорожного покрытия дистанционные DSC111. Методика поверки», утвер-
жденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.10.2009 года с изменением № 1, ут-
вержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 27.02.2015 года.
Перечень эталонов, необходимых для поверки:
1. Штангенциркуль ЩЦ-1-150-0,05, диапазон от 0 до 150 мм, погрешность ± 0,05 мм.
Сведения о методиках (методах) измерений
приведены в формуляре «Преобразователи параметров дорожного покрытия дистанционные
DSC111».
Нормативные и технические документы, устанавливающие требования к преобразователям
параметров дорожного покрытия дистанционным DSC111
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
2. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1·10
-9
до 50 м и длин волн в диапазоне 0,2 до 50 мкм.
3. Техническая документация изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения
единства измерений
вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
Фирма «Vaisala Oyj», Хельсинки, Финляндия.
Адрес: «Vaisala Oyj», PL 26, FIN-00421 Helsinki, Finland, тел. (3589) 89491.
Заявитель
ЗАО «Институт метрологического обеспечения», (ЗАО «ИМО»).
Адрес: 186084, г. Санкт-Петербург, ул. Киевская, д.14, лит.А, пом.6Н.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19,
Тел. (812) 251-76-01, факс (812) 713-01-14,
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»____________2015 г.
