Клещи токоизмерительные CL, мод. CL130, CL135, CL150, CL250, CL255, ГРСИ 43571-10

Смотреть ГРСИ
43570-10

Номер госреестра:

43571-10

Наименование СИ:

Клещи токоизмерительные

Обозначение типа:

CL, мод. CL130, CL135, CL150, CL250, CL255

Производитель:

Фирма "Kew (Thailand) Ltd.", Таиланд

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

16.04.2020

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 38839

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Клещи токоизмерительные серии CL моделей CL130, CL135, CL150, CL250,

CL255

Назначение средства измерений

Клещи токоизмерительные серии CL моделей CL130, CL135, CL150, CL250, CL255

(далее - клещи) предназначены для измерений силы и напряжения постоянного и переменно-

го тока, электрического сопротивления постоянному току, частоты напряжения переменного

тока при проведении работ по разработке, производству и эксплуатации радиотехнических

устройств.

Описание средства измерений

Принцип действия клещей основан на преобразовании входного аналогового сигна-

ла в цифровой с помощью быстродействующего аналого-цифрового преобразователя (АЦП).

Клещи обладают функциями автоматического и ручного выбора поддиапазонов из-

мерений, проверки целостности цепи, удержания показаний, установки нуля.

Конструктивно клещи представляют собой ручной прибор в пластмассовом корпусе

с элементами питания, имеют 4-разрядный жидкокристаллический дисплей, переключатель

режимов работы, входные разъемы.

Модели клещей идентичны по управлению и отличаются друг от друга функцио-

нальными возможностями, диапазонами измерений, пределами допускаемых погрешностей,

массой и габаритными размерами.

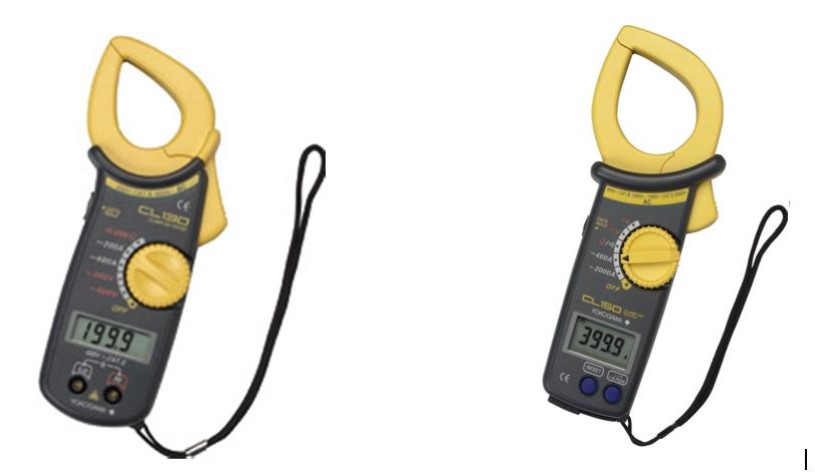

Фотографии общего вида клещей представлена на рисунке 1.

Рисунок 1 – Общий вид клещей токоизмерительных серии CL

(слева – общий вид моделей CL130, CL135, справа - CL150, CL250, CL255)

Метрологические и технические характеристики

Основные метрологические характеристики клещей приведены в таблицах 1, 2.

Лист № 2

Всего листов 5

Таблица 1

Пределы допускаемой погрешности измерений

Модель

Измеряемая

величина

Верхние пределы диапазонов

измерений

Разреше-

ние

постоянный ток

CL150

40 В

400 В

1000 В / 750 В

0,01 В

0,1 В

1 В

диапазон частот диапазон частот *

от 50 до 60 Гц от 40 до 1000 Гц

± (0,01 U + 0,02 В) ± (0,01 U + 0,02 В) ± (0,015 U + 0,03 В)

± (0,01 U + 0,2 В) ± (0,01 U + 0,2 В) ± (0,015 U + 0,3 В)

± (0,01 U + 2 В) ± (0,01 U + 2 В) ± (0,015 U + 3 В)

CL250

CL255

CL130-

CL135-

Напряже-400 В0,1 В± (0,01 U + 0,2 В)± (0,015 U + 0,2 В)± (0,015 U + 0,4 В)

ние посто- 1000 В / 750 В 1 В ± (0,01 U + 2 В) ± (0,015 U + 2 В) ± (0,015 U + 4 В)

янного/ пе-

от 30 до 1000 Гц:

ременного

40 В 0,01 В ± (0,01 U + 0,02 В) ± (0,015 U + 0,03 В) ± (0,02 U + 0,04 В)

тока

400 В0,1 В± (0,01 U + 0,2 В)± (0,015 U + 0,3 В)± (0,02 U + 0,4 В)

1000 В / 750 В 1 В ± (0,01 U + 2 В) ± (0,015 U + 3 В) ± (0,02 U + 4 В)

CL130- / 200 В0,1 В± (0,01 U + 0,2 В)± (0,015 U + 0,4 В)

CL135- / 600 В 1 В ± (0,01 U + 2 В) ± (0,015 U + 4 В)

- / 400 А0,1 А± (0,01 I + 0,3 А)± (0,02 I + 0,3 А)

CL150- /2000 А (от 0 до 1500 А) 1 А - ± (0,01 I + 3 А) ± (0,03 I + 3 А)

- /2000 А (от 1500 до 2000 А)1 А± 0,03 I-

400 А0,1 А± (0,015 I + 0,2 А)± (0,015 I + 0,2 А) от 40 до 500 Гц: ± (0,03 I + 0,4 А)

от 500 до 1000 Гц: ± (0,05 I+0,4А)

CL2502000А /2000 А (от 0 до 1000 А)1 А± (0,015 I + 2 А)± (0,015 I + 2 А)от 40 до 500 Гц: ± (0,03 I + 4 А)

Сила по-

от 500 до 1000 Гц: ± (0,05 I+4 А)

стоянного/- /2000 А (от 1000 до 2000 А)1 А-± (0,03 I + 2 А)-

переменно- от 30 до 1000 Гц:

го то

400 А0,1 А± (0,015 I + 0,2 А)± (0,015 I + 0,3 А)± (0,03 I + 0,4 А)

2000А/2000 А (от 150 до 1700 А) 1 А ± (0,015 I + 2 А) ± (0,015 I + 3 А) ± (0,03 I + 4 А)

- /2000 А (от 1700 до 2000 А)1 А-± (0,035 I + 3 А)-

- / 200 А0,1 А± (0,015 I + 0,6 А)± (0,02 I + 0,5 А)

- / 600 А 1 А ± (0,01 I + 3 А) ± (0,02 I + 5 А)

- / 200 А0,1 А± (0,015 I + 0,4 А)± (0,02 I + 0,5 А)

- / 600 А 1 А ± (0,015 I + 4 А) ± (0,02 I + 5 А)

Примечания

U – измеренное значение напряжения, В; I – измеренное значение силы тока, А;

*погрешность измерений силы переменного тока для частот свыше 440 Гц установлена по данным фирмы-изготовителя

Лист № 3

Всего листов 5

Таблица 2

Измеряемая

величина

Верхние пределы диа-

пазонов измерений

Разрешение

Пределы допускаемой погрешности измерений

CL150CL250, CL255CL130, CL135

Электрическое сопротив-

4 кОм

1 Ом

± (0,015 R + 20 Ом)-

± (0,012 R + 0,4 Ом)

----

менного тока

200 Ом0,1 Ом--

400 Ом0,1 Ом± (0,015 R + 0,2 Ом)± (0,015 R + 0,2 Ом)

ление постоянному току

40 кОм 10 Ом

± (0,015 R + 2 Ом) ± (0,015 R + 2 Ом)

400 кОм100 Ом± (0,015 R + 200 Ом)-

Частота напряжения пере-

4 кГц1 Гц-± (0,015 F + 5 Гц)

Примечания

R – измеренное значение сопротивления, Ом; F – измеренное значение частоты напряжения переменного тока, Гц

Основные технические характеристики приведены в таблице 3.

Таблица 3

Модель

CL150

247 х 105 x 49

Габаритные размеры (длина х ширина х высота), мм, не более

Измерительный диаметр, мм, не более

Масса, кг, не более

0,47

CL250, CL255

250 х 105 x 49

0,53 (CL250), 0,54 (CL255)

CL130, CL135

210 х 93 x 40

0,4

Напряжение питания, В33 (CL250), 9 (CL255)9

Рабочие условия эксплуатации:

температура окружающей среды, °С

относительная влажность при температуре 40°С, %

от 0 до 40

до 85

Лист № 4

Всего листов 5

Знак утверждения типа

Знак утверждения типа наносится на титульные листы руководств по эксплуатации

типографским способом и на клещи в виде наклейки.

Комплектность средства измерений

В комплект поставки приборов входят:

- клещи токоизмерительные серии CL моделей CL130, CL135, CL150, CL250, CL255

(по заказу),

- комплект технической документации, включая руководство по эксплуатации на

русском языке и методику поверки.

Поверка

осуществляется в соответствии с документом МП 43571-10 «Клещи токоизмерительные се-

рии CL моделей CL130, CL135, CL150, CL250, CL255 фирмы «Kew (Thailand) Limited», Таи-

ланд. Методика поверки», утвержденным ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в декабре

2009 г.

Основные средства поверки:

- калибратор универсальный 9100Е с токовой катушкой на 50 витков (опция 200)

(диапазон напряжения постоянного тока от 0 до 1050 В, пределы допускаемой погрешности

± 0,006 %; диапазон напряжения переменного тока от 0 до 1050 В, частотой от 0,01 до

100 кГц, пределы допускаемой погрешности ± (0,04 ÷ 0,2) %; диапазон силы постоянного

тока от 3,2 до 1000 А, пределы допускаемой погрешности ± (0,055 ÷ 0,06) %; диапазон силы

переменного тока от 3,2 до 1000 А, частотой от 10 до 440 Гц, пределы допускаемой

погрешности ± (0,20 ÷ 0,98) %);

- генератор сигналов низкочастотный прецизионный ГЗ-110 (Госреестр №5460-76);

- мера электрического сопротивления постоянного тока многозначная Р3026/1

(Госреестр №8478-91);

- магазин сопротивления Р40102 (Госреестр №10547-86).

Сведения о методиках (методах) измерений

Методы измерений изложены в Руководствах по эксплуатации.

Нормативные и технические документы, устанавливающие требования к клещам

токоизмерительным серии CL моделей CL130, CL135, CL150, CL250, CL255

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие

технические условия;

Техническая документация фирмы-изготовителя.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Выполнение работ по оценке соответствия продукции и иных объектов обязатель-

ным требованиям в соответствии с законодательством Российской Федерации о техническом

регулировании.

Лист № 5

Всего листов 5

Изготовитель

Фирма Kew (Thailand) Ltd., Таиланд.

Адрес: Navanakorn Industrial Estate 60/48, Mool9, Kloluang, Pathumthani 12120.

Заявитель

Общество с ограниченной ответственностью «Иокогава Электрик СНГ»

(ООО «Иокогава Электрик СНГ»).

Юридический и почтовый адрес: г. Москва, Грохольский пер., д.13, строение 2, 129090.

Тел.: (495) 737-78-68/71, Факс: (495) 737-78-69, e-mail:

info@ru.yokogawa.com

Испытательный центр

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»;

Адрес: 141006, г. Мытищи Московской обл.,ул. Комарова, д. 13,

тел. (495) 583-99-23, факс (495) 583-99-48;

Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению испыта-

ний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.

Заместитель Руководителя

Федерального агентства по

техническому регулированию и метрологииС.С. Голубев

«_____» ____________ 2015 г.

М.п.
