Системы измерения параметров вибрации Multilog IMx-Т и Multilog IMx-S, ГРСИ 43451-09
Номер госреестра:
43451-09
Наименование СИ:
Системы измерения параметров вибрации
Обозначение типа:
Multilog IMx-Т и Multilog IMx-S
Производитель:
Фирма "SKF Reliability Systems", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.10.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 38673
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерения параметров вибрации Multilog IMx-Т и Multilog IMx-S
Назначение средства измерений
Системы измерения параметров вибрации Multilog IMx-Т и Multilog IMx-S (далее
системы) предназначены для измерения и анализа параметров вибрации (виброускорения,
виброскорости и виброперемещения).
Описание средства измерений
Системы проводят обработку сигналов измерительной информации, поступающей от
преобразователейускорения(ICP),скорости,перемещения,преобразователейс
нормированным выходом по току (4-20 мА), преобразователей температуры (термопары) или
напряжения.
Система Multilog IMx-Т имеет модульную конструкцию, состоящую из измерительных
модулей, процессорного модуля и блока питания. К системе одновременно можно подключить
до 64 аналоговых и 32 цифровых преобразователей.
К системе Multilog IMx-S подключается до 16 аналоговых и 8 цифровых
преобразователей.
На каналы для аналоговых преобразователей trial подавать как переменное, так и
постоянноенапряжение.Каналыдляподключениятахометрическихимпульсных
преобразователей используются для измерения частоты вращения. В системах имеется
возможность перенастройки каналов для различных типов преобразователей при помощи
шестиразрядных переключателей (джамперов).
Системы имеют уставки аварийных уровней вибрации.
Внешний вид систем измерения параметров вибрации Multilog IMx-Т и Multilog IMx-S
приведен на рисунках 1-2.

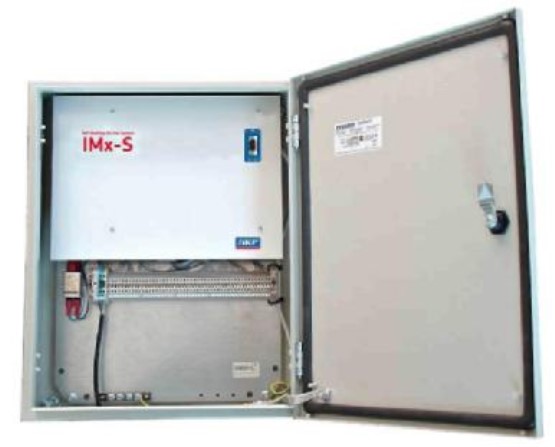

Рисунок 1 - Внешний вид системы измерения параметров вибрации Multilog IMx-S
Лист № 2
Всего листов 4
Рисунок 2 - Внешний вид системы измерения параметров вибрации Multilog IMx-T
Программное обеспечение
Программное обеспечение (ПО) служит для обработки, визуализации и архивации той
информации, которая поступает от измерительных каналов. ПО представляет собой сервисное
(фирменное) программное обеспечение, которое поставляется совместно с системой.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если есть)
Значение
@ptitude Analyst
не ниже v7.0
-
-
Защита программы от преднамеренного воздействия обеспечивается тем, что
пользователь не имеет возможности изменять команды программы, обеспечивающие
управление работой системы и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями
резервного копирования.
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует высокому уровню по ГОСТ Р 50.2.007-2014.
Метрологические и технические характеристики
Таблица 2
Наименование характеристикиIMx-Т
Модели
IMx-S
Значения
±24
от 0 до 24
от 0 до 24
Каналы аналоговых преобразователей
Диапазон входного напряжения, В
Диапазон измерения виброускорения при
коэффициенте преобразования 1 В/(м
×
с
-2
), м/с
2
Диапазон измерения виброскорости при
коэффициенте преобразования 1 В/(мм
×
с
-1
), мм/с
Диапазон измерения виброперемещения при
коэффициенте преобразования 1 В/мкм, мкм
от 0 до 24
±0,01
±0,01
Лист № 3
Всего листов 4
Диапазон входного тока, мАот 4 до 20
Диапазон рабочих частот, Гц от 0 до 40 000
Относительная расширенная неопределенность
калибровочной характеристики при коэффициенте
охвата к=2 и доверительной вероятности 0,95 в±2
диапазоне рабочих частот и температур, %
Разрядность АЦП, бит24
Быстрое преобразование Фурье:
число линийот 400 до 6400
Каналы преобразователей частоты вращения
от 0 до 5
от 0,1 до 20 000
от 0 до 50от минус 20 до 60
Диапазон входного напряжения, В
Диапазон измерения частоты вращения, Гц
Относительная расширенная неопределенность
калибровочной характеристики при коэффициенте
охвата к=2 и доверительной вероятности 0,95 в
диапазоне рабочих частот и температур, %
Пределы допускаемой относительной погрешности
измерения частоты вращения в диапазоне рабочих
температур, %
Условия эксплуатации:
диапазон рабочих температур, ºС
Габаритные размеры (длина×высота×ширина), мм,
не более
Масса, кг, не более
266×482×240 400×500×200
10 15
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на
корпус системы методом наклейки.
Комплектность средства измерений
Система Multilog IMx-Т или Multilog IMx-S1 шт.
Руководство по эксплуатации1 экз.
Методика поверки1 экз.
Поверка
осуществляется по документу МП 43451-09 «Системы измерения параметров вибрации
Multilog IMx-Т и Multilog IMx-S» фирмы «SKF Reliability Systems», США. Методика поверки»,
утвержденному ГЦИ СИ ФГУП «ВНИИМС» 16.12.2009.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким
уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А
(г/р № 47717-11).
измерения
параметров
вибрации
Multilog
измерения
параметров
вибрации
Multilog
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Системы
IMx-Т».
Руководство по эксплуатации «Системы
IMx-S».
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к системам
измерения параметров вибрации Multilog IMx-Т и Multilog IMx-S
Техническая документация фирмы SKF Reliability Systems, США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма SKF Reliability Systems, США.
Адрес: 5271 Viewridge Court, San Diego, СА 92123, USA
Заявитель
ЗАО СКФ
Адрес: 123317, город Москва, Набережная Пресненская, дом 10
Телефон: +7 (495) 5101820
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 27.06.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» _______2014 г.
