Номер госреестра:
43399-09
Наименование СИ:
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220 кВ "Ростилово" - АИИС КУЭ ПС 220 кВ "Ростилово"
Обозначение типа:
Нет данных
Производитель:
ЗАО "Метростандарт", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ ЕМНК.466454.030-174
Описание типа:
Скачать
описание типа СИ
Методика поверки:
-
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

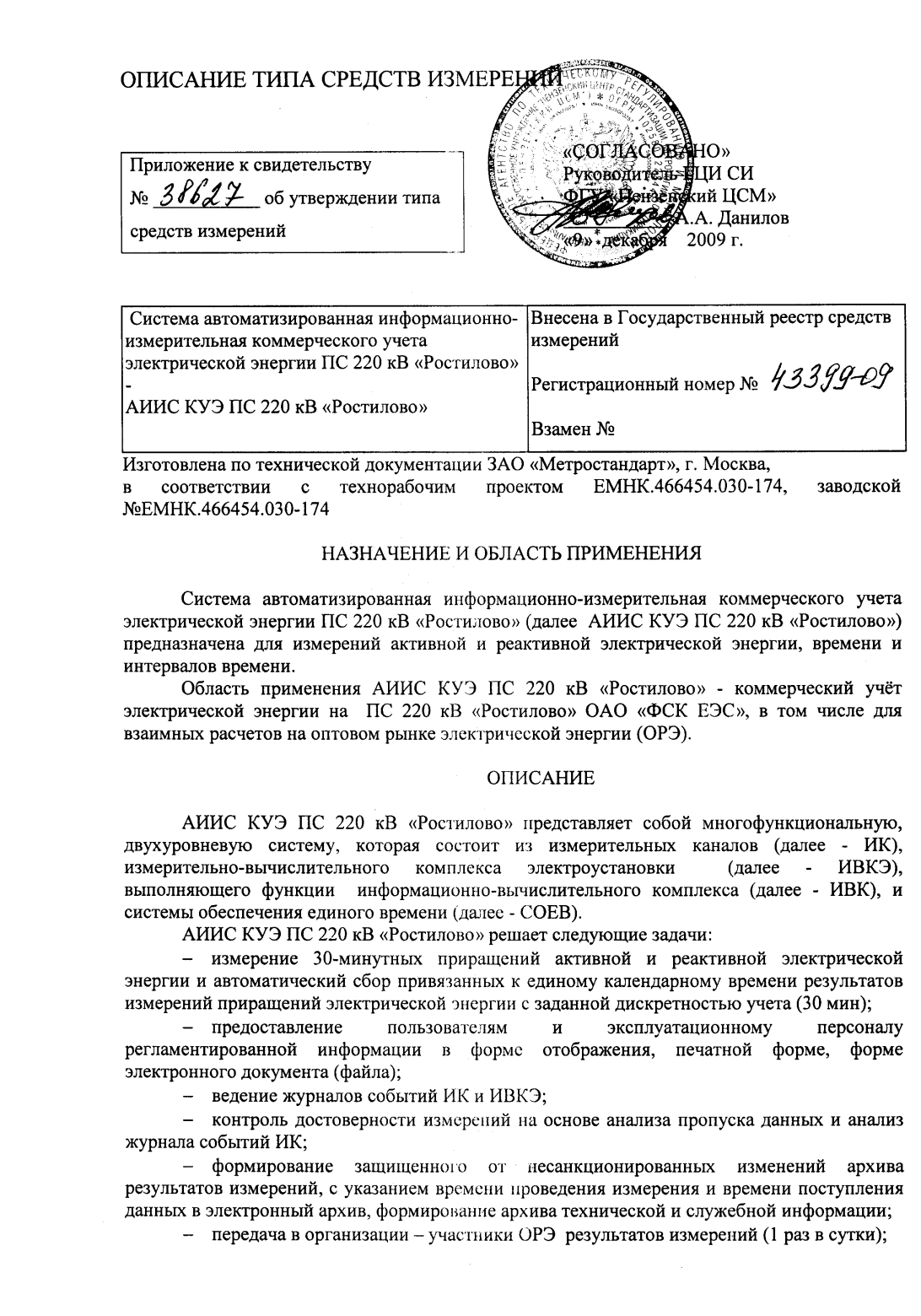

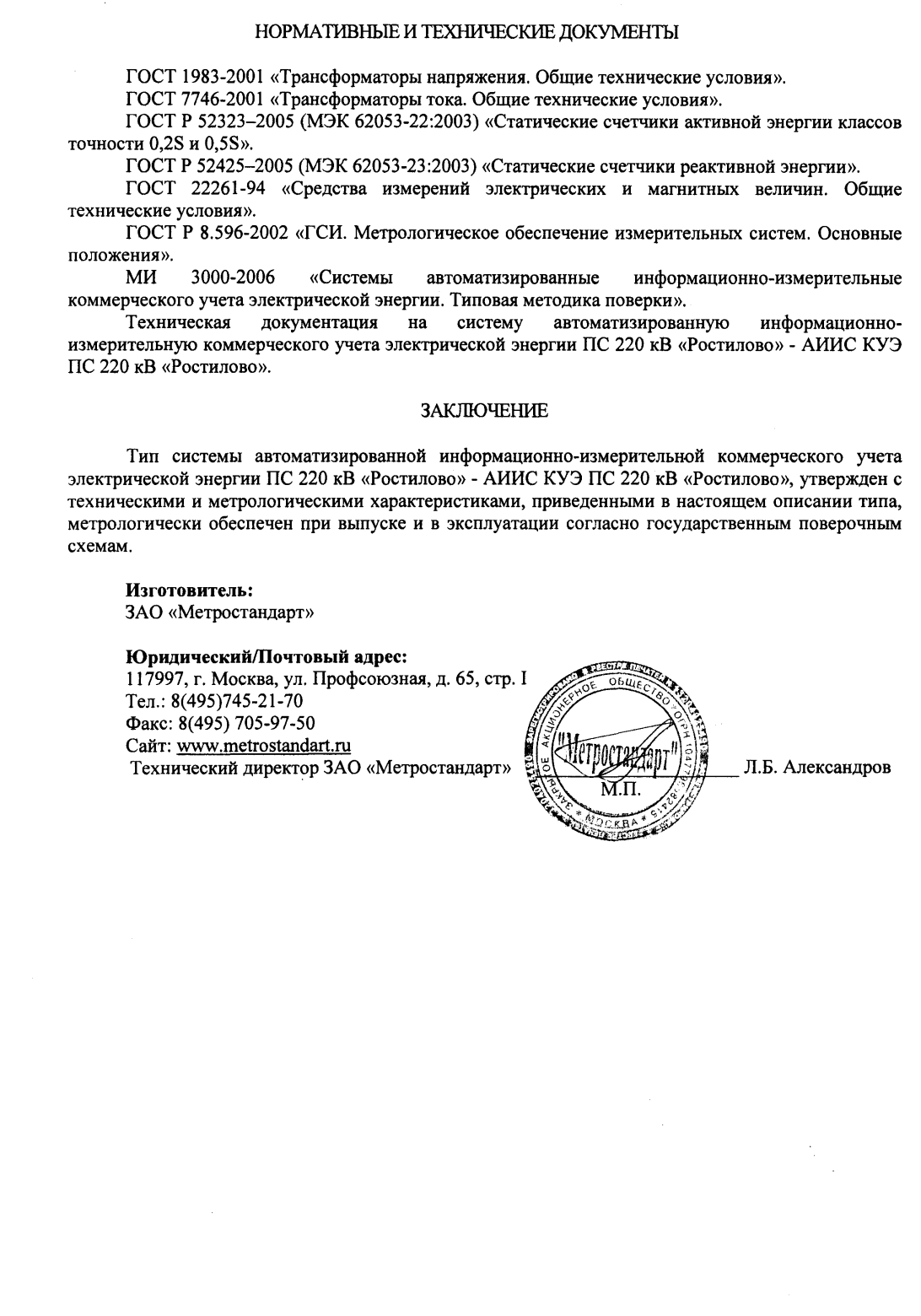

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
2
−
предоставление по запросу контрольного доступа к результатам измерений,
данных о состоянии объектов и средств измерений со стороны организаций - участников
ОРЭ (1 раз в сутки);
−
организация доступа к технической и служебной информации (1 раз в 30 мин);
−
синхронизация времени в автоматическом режиме всех элементов ИК и ИВКЭ
(счетчик, шлюз Е-422, сервер АРМ ПС, УСПД) с помощью СОЕВ, соподчиненной
национальной шкале времени безотносительно к интервалу времени с погрешностью не
более ± 5 с;
−
автоматизированный (1 раз в сутки) контроль работоспособности программно-
технических средств ИК и ИВКЭ;
−
обеспечение защиты оборудования, программного обеспеченияи данных от
несанкционированного доступа на физическом и программном уровне (установка паролей и
т.п.).
АИИС КУЭ ПС 220 кВ «Ростилово» включает в себя следующие уровни:
1-й уровень – ИК, включающие измерительные трансформаторы тока (ТТ) класса
точности 0,2S; 0,5; 10; 3, измерительные трансформаторы напряжения (ТН) класса точности
0,2; 0,5 и cчетчики электрической энергии многофункциональные EPQS, cчетчики
электрической энергии многофункциональные СЭТ-4ТМ.03класса точности 0,2S/0,5;
вторичные электрические цепи; технические средства каналов передачи данных.
2-й уровень – ИВКЭ включает в себя:
−
шкаф технологического коммутационного устройства (далее - ТКУ), в состав
которого входит два шлюза E-422, WiFi модем AWK 1100, сетевой концентратор, блоки
резервного питания счетчиков, блок питания шкафа, коммутационное оборудование;
−
шкаф устройства центральной коммутации (далее – ЦКУ), в состав которого
входит WiFi модем AWK 1100, оптический конвертор, сетевой концентратор D-Link,
спутниковая станция «SkyEdge PRO», сервер АРМ ПС;
−
шкаф УСПД, в состав которого входит УСПД TK16L, блок бесперебойного
питания;
−
радиосерверы точного времени РСТВ-01.
Первичныефазныетокиинапряженияпреобразуютсяизмерительными
трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям
связи поступают на соответствующие входы электронного счетчика электрической энергии.
В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал.
По мгновенным значениям силы электрического тока и напряжения в микропроцессоре
счетчика вычисляются мгновенные значения активной и полной электрической мощности,
которые усредняются за период 0,02 с. Средняя за период реактивная электрическая
мощность вычисляется по средним за период значениям активной и полной электрической
мощности.
Электрическая энергия вычисляется для интервалов времени 30 мин, как интеграл от
средней электрической мощности, получаемой периодически за 0,02 с.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее
значение электрической мощности на интервалах времени 3 или 30 мин. В памяти счетчиков
ведутся профили нагрузки.
Каналы связи не вносят дополнительных погрешностей в измеренные значения
энергии и мощности, которые передаются от счетчиков в ИВКЭ, поскольку используется
цифровой метод передачи данных.
Для обеспечения единого времени в АИИС КУЭ ПС 220 кВ «Ростилово» в состав
ИВКЭ входит РСТВ-01. РСТВ-01 осуществляет прием сигналов точного времени и син-
хронизацию времени в УСПД.
Контроль меток времени во всех элементах АИИС КУЭ ПС 220 кВ «Ростилово»
осуществляется УСПД каждые 30 мин. Синхронизация (коррекция) времени в счетчиках ИК
производится при расхождении времени внутренних таймеров счетчиков и РСТВ-01 на
3
значение более 2 с. Синхронизация времени в шлюзах Е-422 и сервере АРМ ПС
производится также РСТВ-01 при расхождении значений времени в этих устройствах и
РСТВ-01 на значение более 2 с.
Таким образом, СОЕВ АИИС КУЭ ПС 220 кВ «Ростилово» обеспечивает измерение
времени в системе с погрешностью не хуже ± 5 с.
Защита от несанкционированного доступа предусмотрена на всех уровнях сбора,
передачи и хранения коммерческой информации и обеспечивается совокупностью
технических и организационных мероприятий.
4
Канал
измерений
Состав измерительного канала
Доверительные границы
относительной погрешности
результата измерений
количества активной и
реактивной электрической
энергии и мощности при
доверительной вероятности
Р=0,95:
Основная
погрешность
ИК,
± %
Погрешность
ИК в рабочих
условиях
эксплуатации,
± %
Номер ИК, код точки
измерений
Вид СИ,
класс точности,
коэффициент
трансформации,
№ Госреестра СИ
или свидетельства о поверке
Обозначение, тип
Заводской
номер
Ктт ·Ктн ·Ксч
Наименование измеряемой величины
Вид электрической энергии
cos φ = 0,87
sin φ = 0,5
cos φ = 0,5
sin φ = 0,87
ТН
44000
1
Грязовец-1
Счетчик
СЭТ-4ТМ.03
№ 0112060238
Активная
Реактивная
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Состав измерительных каналов и их метрологические характеристики приведены в таблице 1
Таблица 1 – Состав измерительных каналов и их метрологические характеристики
Метрологические
характеристики
Наименование объекта учета,
диспетчерское наименование
присоединения
12 3
КТ=10
Ктт=200/5
45678910
АТВ-110/20 № 849а
ВТВ-110/20№ 849в
ТТ
20644-03
СТВ-110/20№ 849с
АНКФ 110-57
ВНКФ 110-57
СНКФ 110-57
№ 1023190
№ 1023143
№ 1019158
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2S/0,5
Ксч=1
27524-04
Мощность и энергия
активная
Мощность и энергия
реактивная
не нормируется *не нормируется *
5
ТТ
ТН
44000
2
Грязовец-2
Счетчик
СЭТ-4ТМ.03
№ 111063121
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
ТТ
ТН
132000
3
Скалино
Счетчик
СЭТ-4ТМ.03
№ 112060170
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
ТТ
ТН
132000
4
ШСОМВ-110
Счетчик
СЭТ-4ТМ.03
№ 108062026
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
Таблица 1. Продолжение
123
4
56
78
9
10
А ТВ-110/20
ВТВ-110/20
СТВ-110/20
А НКФ 110-57
ВНКФ 110-57
СНКФ 110-57
№ 832а
№ 832в
№ 832с
№ 1024486
№ 1024521
№ 1024485
КТ=10
Ктт=200/5
20644-03
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2S/0,5
Ксч=1
27524-04
А ТВ-110/20
ВТВ-110/20
СТВ-110/20
А НКФ 110-57
ВНКФ 110-57
СНКФ 110-57
№ 8441а
№ 8441в
№ 8441с
№ 1024486
№ 1024521
№ 1024485
КТ=3
Ктт=600/5
20644-00
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2S/0,5
Ксч=1
27524-04
А ТВ-110/20
ВТВ-110/20
СТВ-110/20
А НКФ 110-57
ВНКФ 110-57
СНКФ 110-57
№ 862а
№ 862в
№ 862с
№ 1024486
№ 1024521
№ 1024485
КТ=3
Ктт=600/5
20644-00
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2S/0,5
Ксч=1
27524-04
6
ТТ
ТН
№ 3447
8000
5
11Д
Счетчик
СЭТ-4ТМ.03
№ 112061010
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3447
8000
6
12Д
Счетчик
СЭТ-4ТМ.03
№ 111060018
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 6878
8000
7
13Д
Счетчик
СЭТ-4ТМ.03
№ 108064011
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 71300
-
№ 81008
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 76664
-
№ 13039
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 15185
-
№ 15182
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
7
ТТ
ТН
№ 2282
8000
8
14Д
Счетчик
СЭТ-4ТМ.03
№ 108063053
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2282
8000
9
15Д
Счетчик
СЭТ-4ТМ.03
№ 108063190
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 0435
8000
10
16Д
Счетчик
СЭТ-4ТМ.03
№ 109060238
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 13173
-
№ 30200
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 15173
-
№ 07976
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 15177
-
№ 00700
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИТ-10
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,5
Ктн=10000/100
16687-97
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
8
ТТ
ТН
№ 0435
8000
11
17Д
Счетчик
СЭТ-4ТМ.03
№ 108061171
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3447
8000
12
21Д
Счетчик
СЭТ-4ТМ.03
№ 112065201
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3447
8000
13
22Д
Счетчик
СЭТ-4ТМ.03
№ 111067022
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 15889
-
№ 24302
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИТ-10
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,5
Ктн=10000/100
16687-97
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 77345
-
№ trial
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 52955
-
№ 77325
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
9
ТТ
ТН
№ 2282
8000
14
23Д
Счетчик
СЭТ-4ТМ.03
№ 111065245
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 6878
8000
15
24Д
Счетчик
СЭТ-4ТМ.03
№ 108062139
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 6878
8000
16
25Д
Счетчик
СЭТ-4ТМ.03
№ 108062153
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 61713
-
№ 61766
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 37892
-
№ 14674
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 11521
-
№ 77321
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
10
ТТ
ТН
№ 0435
8000
17
26Д
Счетчик
СЭТ-4ТМ.03
№ 108062121
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 0435
8000
18
27Д
Счетчик
СЭТ-4ТМ.03
№ 109061048
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 0435
2000
19
Желтиково
Счетчик
СЭТ-4ТМ.03
№ 104081251
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 61701
-
№ 77343
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИТ-10
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,5
Ктн=10000/100
16687-97
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 31201
-
№ 41561
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИТ-10
С
КТ=0,5
Ктт=400/5
1856-63
КТ=0,5
Ктн=10000/100
16687-97
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
№ 09033
-
№ 09052
А ТВК 10 УХЛЗ
В-
СТВК 10 УХЛЗ
А
ВНАМИТ-10
С
КТ=0,5
Ктт=100/5
8913-82
КТ=0,5
Ктн=10000/100
16687-97
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,4%
11
ТТ
ТН
№ 3447
4000
20
Заемье
Счетчик
СЭТ-4ТМ.03
№ 109060015
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2282
4000
21
КОС
Счетчик
СЭТ-4ТМ.03
№ 112064034
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2282
4000
22
Ленинград-2
Счетчик
СЭТ-4ТМ.03
№ 109061014
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 84744
-
№ 83249
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=200/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 964
-
№ 954
А ТЛО-10-5
В-
СТЛО-10-5
А
ВНАМИ-10У2
С
КТ=0,2S
Ктт=200/5
25433-03
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,6% ± 1,4%
Реактивная ± 1,0% ± 1,3%
№ 921
-
№ 945
А ТЛО-10-5
В-
СТЛО-10-5
А
ВНАМИ-10У2
С
КТ=0,2S
Ктт=200/5
25433-03
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,6% ± 1,4%
Реактивная ± 1,0% ± 1,3%
12
ТТ
ТН
№ 6878
6000
23
НПС-1
Счетчик
СЭТ-4ТМ.03
№ 111063168
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2282
6000
24
НПС-2
Счетчик
СЭТ-4ТМ.03
№ 112061030
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 6878
12000
25
Свистуново
Счетчик
СЭТ-4ТМ.03
№ 111063060
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 58818
-
№ 50516
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=300/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 19177
-
№ 44068
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=300/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 746
-
№ 247
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=600/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
13
ТТ
ТН
№ 6878
4000
26
ТСН-1 ЭКЦ
Счетчик
СЭТ-4ТМ.03
№ 111066175
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2282
4000
27
ТСН-2 ЭКЦ
Счетчик
СЭТ-4ТМ.03
№ 108062203
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2282
4000
28
ТСН-3 ТКЦ
Счетчик
EPQS 111.21.18LL
№ 577768
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 933
-
№ 939
А ТЛО-10-5
В-
СТЛО-10-5
А
ВНАМИ-10У2
С
КТ=0,2S
Ктт=200/5
25433-03
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,6% ± 1,4%
Реактивная ± 1,0% ± 1,3%
№ 957
-
№ 948
А ТЛО-10-5
В-
СТЛО-10-5
А
ВНАМИ-10У2
С
КТ=0,2S
Ктт=200/5
25433-03
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,6% ± 1,4%
Реактивная ± 1,0% ± 1,3%
№ 942
-
№ 966
А ТЛО-10-5
В-
СТЛО-10-5
А
ВНАМИ-10У2
С
КТ=0,2S
Ктт=200/5
25433-03
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
25971-06
Активная ± 0,6% ± 1,4%
Реактивная ± 1,0% ± 1,3%
14
ТТ
ТН
№ 6878
3000
29
ТСН-4 ТКЦ
Счетчик
СЭТ-4ТМ.03
№ 111063160
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 6878
4000
30
ТСН-5 ОПС
Счетчик
СЭТ-4ТМ.03
№ 111068118
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2282
4000
31
ТСН-6 ОПС
Счетчик
СЭТ-4ТМ.03
№ 108062235
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 13194
-
№ 05745
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=150/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
№ 920
-
№ 960
А ТЛО-10-5
В-
СТЛО-10-5
А
ВНАМИ-10У2
С
КТ=0,2S
Ктт=200/5
25433-03
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,6% ± 1,4%
Реактивная ± 1,0% ± 1,3%
№ 669
-
№ 864
А ТЛО-10-5
В-
СТЛО-10-5
А
ВНАМИ-10У2
С
КТ=0,2S
Ктт=200/5
25433-03
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,6% ± 1,4%
Реактивная ± 1,0% ± 1,3%
15
ТТ
ТН
№ 6878
2000
32
Юношеское
Счетчик
СЭТ-4ТМ.03
№ 108061236
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 244
-
№ 22800
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНАМИ-10У2
С
КТ=0,5
Ктт=100/5
1856-63
КТ=0,2
Ктн=10000/100
11094-87
КТ=0,2S/0,5
Ксч=1
27524-04
Активная ± 0,9% ± 5,0%
Реактивная ± 2,0% ± 2,3%
* Данный канал является информационным.
Примечания:
1. В Таблице 1 приведены метрологические характеристики основной погрешности ИК (нормальные условия эксплуатации) и погрешности ИК в рабочих условиях
эксплуатации для измерения электрической энергии и средней мощности (получасовых);
2. В Таблице 1 в графе «Основная погрешность ИК, ± %» приведены границы погрешности результата измерений посредством ИК при доверительной вероятности
Р=0,95, cosφ=0,87 (sinφ=0,5) и токе ТТ, равном Iном .
3. В Таблице 1 в trial «Погрешность ИК в рабочих условиях эксплуатации, ± %» приведены границы погрешности результата измерений посредством ИК при
доверительной вероятности Р=0,95, cosφ=0,5 (sinφ=0,87) ) и токе ТТ, равном 10 % от Iном.
4.Нормальные условия эксплуатации:
−
параметры питающей сети: напряжение - (220±4,4) В; частота - (50
±
0,5) Гц;
−
параметры сети: диапазон напряжения - (0,99 ÷ 1,01)U
н
; диапазон силы тока - (1,0 ÷ 1,2)I
н
; диапазон коэффициента мощности cos
ϕ
(sin
ϕ
) – 0,87(0,5); частота - (50
±
0,5) Гц;
−
температура окружающего воздуха: ТТ - от +15˚С до +35˚С;ТН- от +10˚С до +35˚С; счетчиков: в части активной энергии - от +21˚С до +25˚С,
в части реактивной энергии - от +18˚С до +22˚С; УСПД - от +15˚С до +25˚С;
−
относительная влажность воздуха - (70±5) %;
−
атмосферное давление - (750±30) мм рт.ст.
5.Рабочие условия эксплуатации:
для ТТ и ТН:
−
параметры сети: диапазон первичного напряжения - (0,9 ÷ 1,1)U
н1
; диапазон силы первичного тока (0,01 ÷ 1,2)I
н1
; коэффициент мощности cos
ϕ
(sin
ϕ
) - 0,5 ÷ 1,0(0,6 ÷
0,87); частота - (50
±
0,5) Гц;
−
температура окружающего воздуха - от
−
30˚С до +35˚С;
−
относительная влажность воздуха - (70±5) %;
−
атмосферное давление - (750±30) мм рт.ст.
Для электросчетчиков:
16
−
параметрысети:диапазонвторичногонапряжения-(0,9÷1,1)U
н2
;диапазонсилывторичноготока-тока(0,01÷1,2)I
н2
;
диапазон коэффициента мощности cos
ϕ
(sin
ϕ
) - 0,5 ÷ 1,0(0,6 ÷ 0,87); частота - (50
±
0,5) Гц;
−
магнитная индукция внешнего происхождения - 0,5 мТл;
−
температура окружающего воздуха - от +15˚С до +30˚С;
−
относительная влажность воздуха - (40-60) %;
−
атмосферное давление - (750±30) мм рт.ст.
Для аппаратуры передачи и обработки данных:
−
параметры питающей сети: напряжение - (220±10) В; частота - (50 ± 1) Гц;
−
температура окружающего воздуха - от +15˚С до +30˚С;
−
относительная влажность воздуха - (70±5) %;
−
атмосферное давление - (750±30) мм рт.ст.
6.Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у
перечисленных в Таблице 1, УСПД на однотипный утвержденного типа. Замена оформляется актом в установленном порядке. Акт хранится совместно с настоящим описанием
типа АИИС КУЭ ПС 220 кВ «Ростилово» как его неотъемлемая часть.
17
Надежность применяемых в системе компонентов:
•
счетчик электрической энергии – средняя наработка на отказ не менее 120 000 ч, время
восстановления работоспособности не более 168 ч;
•
ИВКЭ – средняя наработка на отказ не менее 35 000 ч, время восстановления
работоспособности не более 168 ч;
•
шлюз Е-422 – средняя наработка на отказ не менее 50 000 ч;
•
УСПД - средняя наработка на отказ не менее 35 000 ч, среднее время восстановления
работоспособности 24 ч;
•
СОЕВ - коэффициент готовности Кг не менее 0,95, среднее время восстановления не
более 168 ч.
Установленный полный срок службы АИИС КУЭ ПС 220 кВ «Ростилово» - не менее 20 лет.
В АИИС КУЭ ПС 220 кВ «Ростилово» используются следующие виды резервирования:
- резервирование по двум интерфейсам опроса счетчиков;
- резервирование питания счетчиков, шлюзов Е-422, сервера АРМ ПС, УСПД;
-предусмотрена возможность автономного считывания измерительной информации со
счетчиков и визуальный контроль информации на счетчике;
- контроль достоверности и восстановление данных;
- наличие резервных баз данных;
- наличие перезапуска и средств контроля зависания;
- наличие ЗИП.
Регистрация событий:
•
журнал событий ИК:
-
отключение и включение питания;
-
корректировка времени;
-
удаленная и местная параметризация;
-
включение и выключение режима тестирования.
•
журнал событий ИВКЭ:
-
дата начала регистрации измерений;
-
перерывы электропитания;
-
потери и восстановления связи со счётчиками;
-
программные и аппаратные перезапуски;
-
корректировки времени в каждом счетчике.
Защищенность применяемых компонентов:
•
механическая защита от несанкционированного доступа и пломбирование:
−
привод разъединителя трансформаторов напряжения;
−
корпус (или кожух) автоматического выключателя в цепи трансформатора
напряжения, а так же его рукоятка (или прозрачная крышка);
−
клеммы вторичной обмотки трансформаторов тока;
−
промежуточные клеммники, через которые проходят цепи тока и напряжения;
−
испытательная коробка (специализированный клеммник);
−
крышки клеммных отсеков счетчиков;
−
крышки клеммного отсека УСПД.
•
защита информации на программном уровне:
−
установка двухуровневого пароля на счетчик;
−
установка пароля на УСПД;
−
защитарезультатовизмеренийприпередачеинформации(возможность
использования цифровой подписи).
18
Глубина хранения информации:
•
электросчетчик – тридцатиминутный профиль нагрузки в двух направлениях, журнал
событий – не менее 35 суток;
•
ИВКЭ – результаты измерений, состояние объектов и средств измерений - не менее 35
суток;
•
Сервер АРМ ПС – результаты измерений, состояние объектов и средств измерений – не
менее 4 лет.
ЗНАК УТВЕРЖДЕНИЯ ТИПА
Знак утверждения типа наносится на титульные листы эксплуатационной документации на
систему автоматизированную информационно-измерительную коммерческого учета электрической
энергии ПС 220 кВ «Ростилово» АИИС КУЭ ПС 220 кВ «Ростилово»
КОМПЛЕКТНОСТЬ
Комплектность АИИС КУЭ ПС 220 кВ «Ростилово» определяется проектной документацией
на систему. В комплект поставки входит техническая документация на систему и на
комплектующие средства измерений.
ПОВЕРКА
Поверка АИИС КУЭ ПС 220 кВ «Ростилово» проводится по документу МИ 3000-2006
«ГСИ. Системы автоматизированные информационно-измерительные коммерческого учета
электрической энергии. Типовая методика поверки».
Перечень основных средств поверки:
−
трансформаторынапряжения–всоответствиисГОСТ8.216-88
«ГСИ. Трансформаторы напряжения. Методика поверки» и/или МИ 2845-2003 «Измерительные
трансформаторы напряжения 6/√3… 35 кВ. Методика поверки на месте эксплуатации»,
МИ 2925-2005 «ГСИ. Измерительные трансформаторы напряжения 35 … 330/√3 кВ. Методика
поверки на месте эксплуатации с помощью эталонного делителя»;
−
трансформаторы тока – в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока.
Методика поверки»;
−
cчетчики EPQS – в соответствии с методикой поверки РМ 1039597-26:2002 «Счетчики
электрической энергии многофункциональные EPQS», утвержденной Государственной службой
метрологии Литовской Республики.;
−
средства поверки УСПД в соответствии с документом «Устройство сбора и передачи
данных TK16L для автоматизации измерений и учета энергоресурсов. Методика поверки».
АВБЛ.468212.041 МП, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2007 г.;
−
переносной компьютер с ПО и оптический преобразователь для работы со счетчиками
системы и с ПО для работы с радиочасами МИР РЧ-01;
−
радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной
системы Global Positioning System (GPS).
Межповерочный интервал - 4 года.
Готовы поверить данное средство измерений.
Поверка средств измерений.
ООО СУПРР 8(812)209-15-19, info@saprd.ru
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
56732-14 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности ОАО "Раменский приборостроительный завод" Нет данных ООО "Инженерный центр "Прогресс", г.Москва 4 года Перейти
72601-18 Система измерительно-управляющая АСУТП платформы жилого модуля № 1 и переходного моста месторождения им.В.Филановского Нет данных ООО "ЛУКОЙЛ-Информ", г.Москва 2 года Перейти
45080-10 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "ОмскВодоканал" и ОАО "Электротехнический комплекс" Нет данных ООО "НПО "Мир", г.Омск 4 года Перейти
59422-14 Система мониторинга крена здания ХОЯТ СМК-10-1 ООО "Пролог", г.Обнинск 1 год Перейти
80048-20 Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) Филиала ПАО "РусГидро" - "Новосибирская ГЭС" Филиал публичного акционерного общества "РусГидро" - "Новосибирская ГЭС" (Филиал ПАО "РусГидро" - "Новосибирская ГЭС"), г. Красноярск 4 года Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
