Штангенциркули цифровые S_Cal PRO, S_Cal WORK, S_Cal Micron, S_Cal UL III, ГРСИ 43168-09
Номер госреестра:
43168-09
Наименование СИ:
Штангенциркули цифровые
Обозначение типа:
S_Cal PRO, S_Cal WORK, S_Cal Micron, S_Cal UL III
Производитель:
Фирма "Sylvac S.A.", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.11.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 38418
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Штангенциркули цифровые моделей S_Cal PRO, S_Cal WORK, S_Cal Micron,
S_Cal UL III
Назначение средства измерений
Штангенциркули цифровые моделей S_Cal PRO, S_Cal WORK, S_Cal Micron,
S_Cal UL III(далее - штангенциркули) предназначены для измерений наружных и
внутренних (кроме модели S_Cal Micron) размеров, а также глубины отверстий (модели
S_Cal PRO, S_Cal WORK).
Описание средства измерений
Принцип действия штангенциркулей основанна считывании с дисплея значения
измеряемой длины, соответствующей интервалу перемещения рамки. Для выполнения
измерения используют электронный преобразователь.
Штангенциркули состоят из металлической штанги с нанесенными на нее штрихами –
делениями (кроме моделей S _Cal Micron, S_Cal UL III), рамки (рамка перемещается по
штанге), прижимного винта или прижимного устройства (для S _Cal Micron), позволяющего
фиксировать положение рамки относительно штанги, измерительных губок для наружных и
внутренних (кроме модели S _Cal Micron) измерений, цифрового отсчетного устройства,
встроенного в рамку. Цифровое отсчетное устройство имеет жидкокристаллический
дисплей, интерфейс для вывода результатов измерений на внешние устройства и две кнопки:
SET – включение/выключение штангенциркуля и установка нуля, MODE – переключение
режимов измерений (мм/дюйм). Питание осуществляется от батареи. Имеется функция
автовыключения. Штангенциркули моделей S_Cal PRO, S_Cal WORK имеют глубиномер с
наконечниками круглого или прямоугольного сечения. Штангенциркули моделей S_Cal PRO
и S_Cal Micron имеют степень защиты IP67 по ГОСТ 14254-96, штангенциркули моделей
S_Cal WORK и S_Cal UL III изготовлены влагозащищенными.
Внешний вид штангенциркулей представлен на рисунке 1.
а)
Лист № 2
Всего листов 7
б)
в)
г)

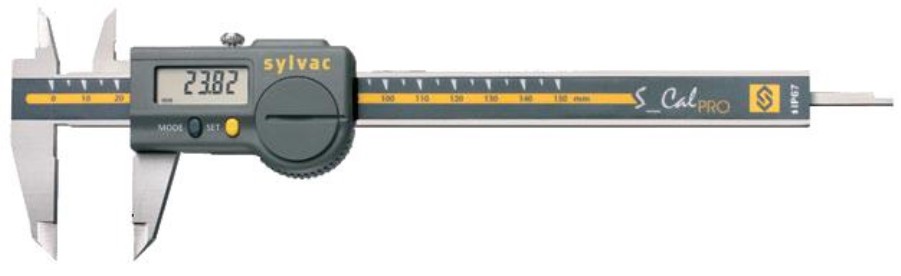

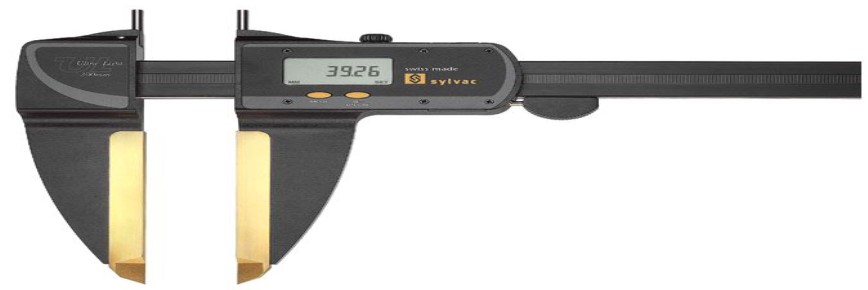

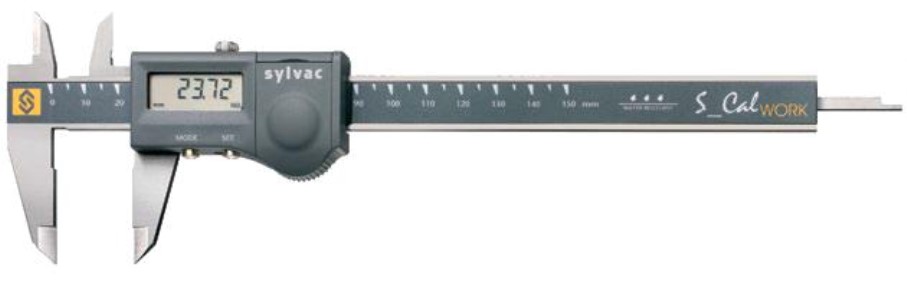

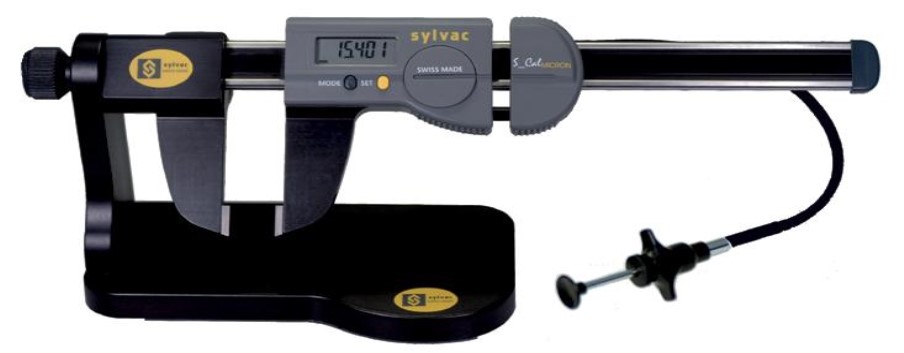

Рисунок 1 - Общий вид штангенциркулей
а – модель S_Cal PRO, б – модель S_Cal WORK, в – модель S_Cal Micron,
г – модель S_Cal UL III
Программное обеспечение
Штангенциркули работают с встроенным программным обеспечением (далее - ПО),
входящимвсоставэлектронногоблока.Программноеобеспечениеобеспечивает
отображение величины перемещения рамки, осуществление измерений, запись, обработку и
передачу результатов измерений.
Значение
Идентификационное
наименование ПО
FIR-PM 275
FIR-PM 245
FIR-PM 275-B
FIR-PM 209-A
Номер версии
(идентификационный
номер) ПО
1.23
1.04
1.01
1.14
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
0x0B314656
(рассчитан по
алгоритму
CRC 16)
0x0E4B3B5B
(рассчитан по
алгоритму
CRC 16)
0x0E14B188
(рассчитан по
алгоритму
CRC 16)
0x118E4F2E
(рассчитан по
алгоритму
CRC 16)
Лист № 3
Всего листов 7
ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014.
Таблица 1
Идентификационные
данные (признаки)
S_Cal PRO
S_Cal WORKS_Cal MicronS_Cal UL III
Принормированииметрологическиххарактеристикбылоучтеновлияние
программного обеспечения.
характеристикиштангенциркулей
0,003
S_Cal PRO
Метрологические и технические характеристики
Основныеметрологическиеитехнические
представлены в таблицах 1 - 4.
Таблица 1
Модель
Характеристики
150200300
0-200 0-300
0-200 0-300
Диапазон измерений, мм:
наружных размеров
внутренних размеров
Пределы допускаемой абсолютной
погрешности, мм
0-150
0-150
±
0,02 (до 100 мм)
±
0,03 (св.100 мм)
±
0,03
±
0,03
0,010,010,01
40 50 64
16 19 19
0,01
5
235×88×24 290×100×24 390×116×24
147 162 221
2
1 литиевая батарейка, 3 В, тип CR 2032
5000
система Sylvac (патент)
Proximity RS232
Дискретность измерений, мм
Длина вылета губок не более, мм:
для наружных измерений
для внутренних измерений
Плоскостность и прямолинейность
измерительных поверхностей губок не более,
мм
Параллельность плоских измерительных
поверхностей губок не более, мм
Усилие перемещения рамки по штанге не
более, Н
Габаритные размеры не более, мм
Масса не более, г
Скорость перемещения рамки не более, м/с
Питание
Автономная работа не менее, ч
Измерительная система
Выход
Высота цифр цифрового отсчетного
устройства, мм
6
±
0,03
±
0,03
мм
Лист № 4
Всего листов 7
Таблица 2
МодельS_Cal WORK
Характеристики
150 200300
1234
Диапазон измерений, мм:
наружных размеров0-1500-2000-300
внутренних размеров0-1500-2000-300
Пределы допускаемой абсолютной
±
0,02 (до 100 мм)
погрешности, мм
±
0,03 (св.100 мм)
Дискретность измерений, мм0,010,010,01
Длина вылета губок не более, мм:
для наружных измерений405065
для внутренних измерений162020
Плоскостность и прямолинейность
измерительных поверхностей губок не более,
0,003
6
Параллельность плоских измерительных
поверхностей губок не более, мм0,02
Усилие перемещения рамки по штанге не
более, Н5
Габаритные размеры не более, мм235×88×24290×100×24390×116×24
Масса не более, г 147 172 221
Скорость перемещения рамки не более, м/с 2
Питание1 литиевая батарейка, 3 В, тип CR 2032
Автономная работа не менее, ч 5000
Измерительная системасистема Sylvac (патент)
Выход Opto RS232
Высота цифр цифрового отсчетного
устройства, мм
Таблица 3
МодельS_Cal Micron
Характеристики
100
Диапазон измерений, мм 0-100
Пределы допускаемой абсолютной погрешности, мм
±
0,004
Дискретность измерений, мм 0,001
Длина вылета губок не более, мм 58
Плоскостность и прямолинейность измерительных
поверхностей губок не более, мм0,0006
Параллельность плоских измерительных поверхностей губок
не более, мм0,002
Усилие перемещения рамки по штанге не более, Н 5
Габаритные размеры не более, мм 246×85×24
Масса не более, г 147
Скорость перемещения рамки не более, м/с 2
Питание1 литиевая батарейка, 3 В, тип
CR 2032
Автономная работа не менее, ч5000
Измерительная система система Sylvac (патент)
Выход Proximity RS232
Высота цифр цифрового отсчетного устройства, мм 6,7
0,005
0,02
1,55
Лист № 5
Всего листов 7
Таблица 4
МодельS_Cal UL III
Характеристики30060010001500200025003000
Диапазон измерений, мм:
н
а
ру
ж
н
ых
ра
з
меров0-3000-6000-10000-15000-20000-25000-3000
в
ну
т
р
е
нни
х
ра
з
меров
10-310 10-610 10- 10- 10- 10-
10-3010
1010151020102510
Пределы допускаемой
абсолютной погрешности,
±
0,03
±
0,04
±
0,06
±
0,12
±
0,15
±
0,20
±
0,25
мм
Дискретность, мм0,010,010,010,010,010,010,01
Длина вылета губок не
более, мм:
для наружных измерений150
для внутренних измерений 18
Плоскостность и
прямолинейность
измерительных
поверхностей губок не
более, мм
Параллельность плоских
измерительных
поверхностей губок не
более, мм
Усилие перемещения
рамки по штанге не более,5
Н
Габаритные размеры не618×918×1306×1806×2306×2806×3306×
более, мм 230×24 230×24 230×24 230×24 230×24 230×24 230×24
Масса не более, г 1,1 1,3 1,6 2,0 2,3 2,6 3,0
Скорость перемещения
рамки не более, м/с
Питание1 литиевая батарейка, 3 В, тип CR 2032
Автономная работа не
менее, ч2000
Измерительная система система Sylvac (патент)
Выход Opto RS232
Высота цифр цифрового
отсчетного устройства, мм8,5
Условия эксплуатации:
- диапазон температур окружающего воздуха,
о
Сот +10 до +30;
- диапазон относительной влажности воздуха, % от 45 до 75;
- диапазон атмосферного давления, кПаот 84 до 106,7.
Средний срок службы не менее, лет3.
Лист № 6
Всего листов 7
типографским способом на титульный лист
Знак утверждения типа
Знак утверждения типа наносится
паспорта.
Комплектность средства измерений
Комплектность штангенциркулей представлена в таблице 5.
Таблица 5
Наименование
Штангенциркуль
Литиевая батарейка
Защитный футляр из пластмассы
Паспорт
Методика поверки
Количество
1 шт.
1шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 2512-0006-2009 «Штангенциркули цифровые моделей
S_Cal PRO, S_Cal WORK, S_Cal Micron, S_Cal UL III. Методика поверки», утвержденному
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2009 г.
Основными средствами поверки являются меры длины концевые плоскопараллельные
3-го разряда по ГОСТ Р 8.763-2011.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе:
«Штангенциркули цифровые моделей S_Cal PRO, S_Cal WORK, S_Cal Micron, S_Cal UL III.
Паспорт», 2009 г.
Нормативныеитехническиедокументы,устанавливающиетребованияк
штангенциркулям цифровым моделей S_Cal PRO, S_Cal WORK, S_Cal Micron, S_Cal
UL III
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств
измерений длины в диапазоне от 1×10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2. Техническая документация фирмы «Sylvac S.A.» (Швейцария).
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при выполнении работ по оценке соответствия продукции и иных объектов
обязательным требованиям в соответствии с законодательством Российской Федерации о
техническом регулировании.
Лист № 7
Всего листов 7
Изготовитель
Фирма «Sylvac S.A.», Швейцария.
Адрес: Chemin du Closalet 16, CH-1023 Crissier, Switzerland.
Заявитель
ООО «Призма».
Адрес: 192171, Россия, г. Санкт-Петербург, ул. Седова, 65.
Телефон: (812) 335-09-75.
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева».
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19.
Телефон: (812) 309-48-81.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«__»_________2015 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 9076-83 | Термометры электронно-цифровые универсальные | Зонд-1 | П/я Р-6007, Беларусь | 1 год | Перейти |
| 37050-08 | Калибраторы давления эталонные цифровые | DPG10 | Фирма "DH - Budenberg Holdings Ltd., DH - Budenberg SA", Франция | 2 года | Перейти |
| 47900-11 | Осциллографы цифровые модульные | NI 5153, NI 5154 | Компания "National Instruments Corporation", США | 1 год | Перейти |
| 41691-09 | Осциллографы цифровые | DPO3012, DPO3014, DPO3032, DPO3034, DPO3052, DPO3054 | Компания "Tektronix (China) Co., Ltd.", Китай | 1 год | Перейти |
| 57246-14 | Тонометры внутриглазного давления через веко цифровые портативные | ТГДц-02 | АО "Государственный Рязанский приборный завод" (ГРПЗ), г.Рязань | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
