Приложение к свидетельству № 38289
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи силы арматурные измерительные струнные модифицированные
ПСАС-М
Назначение средства измерений
Преобразователи силы арматурные измерительные струнные модифицированные
ПСАС-М (далее – преобразователи) предназначены для измерений усилий и температуры.
Описание средства измерений
Преобразователи осуществляют преобразование измеряемого усилия в изменение
периода собственных колебаний струнного резонатора, а измеряемой температуры - в изме-
нение электрического сопротивления постоянному току медного провода катушки электро-
магнитной системы преобразователя.
Преобразователи представляют собой устройства, выполненные в виде металличе-
ского цилиндра с гибким трёхжильным кабелем.
Измеряемое усилие в арматуре, приложенное к удлинителям, вызывает пропорцио-
нальную ему относительную деформацию встроенного струнного резонатора, что вызывает
изменение периода его собственных колебаний.
Струнный резонатор приводится в колебательное движение с помощью электромаг-
нитного устройства, импульс возбуждения на которое поступает от специализированного пе-
риодомера.
Электромагнитное устройство преобразователей является обратимым и используется
как для возбуждения струнного резонатора, так и для генерации в нем гармонических зату-
хающих колебаний э.д.с. (сигналы запроса и ответа передаются по одной и той же линии).
Катушка электромагнитного устройства преобразователя дополнительно выполняет
функцию термометра сопротивления, использующего эффект изменения электрического со-
противления постоянному току медного обмоточного провода катушки от температуры ок-
ружающей преобразователь среды.
Преобразователи выпускаются в восьми модификациях, отличающихся диапазоном
измерений.

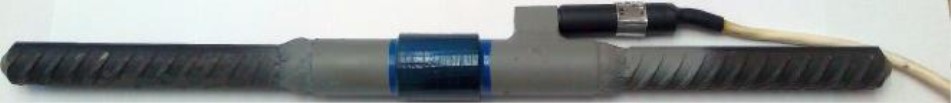

Фотография общего вида представлена на рисунке 1.
Рисунок 1
Метрологические и технические характеристики
Диапазон измерений температуры составляет от минус 30 до плюс 130
°
С.
Диапазоны измерений усилий для модификаций преобразователей представлены в таб-
лице 1.
Лист № 2
Всего листов 6
Таблица 1
Условное обозначение
модификации
ПСАС-М1-40Р
*
ПСАС-М1-40С
*
ПСАС-М2-40Р
*
ПСАС-М2-40С
*
ПСАС-М1-28Р
*
ПСАС-М1-28С
*
ПСАС-М1-20Р
*
ПСАС-М1-20С
*
Диаметр арматурного
стержня, мм
40
40
40
40
28
28
20
20
Диапазон измерений, кН
усилий сжатияусилий растяжения
-30 470
-380 120
-80 400
-200 280
-30 240
-19080
-15 120
-10035
Информативные параметры выходного сигнала преобразователей:
- период гармонических затухающих колебаний напряжения (первый канал);
- электрическое сопротивление постоянному току (второй канал).
Характеристики преобразователей по первому каналу:
- рабочий диапазон периодов (частот) выходного сигнала находится в интервале от 450
до 1250 мкс (от 0,8 до 2,2 кГц);
- средний коэффициент преобразования усилия в частоту затухающих колебаний на-
пряжения, Гц/кН:
§
для ПСАС-М1-40 ………………………………...…………. от 1,8 до 2,5;
§
для ПСАС-М2-40 ……………………..…………………….. от 1,7 до 2,3;
§
для ПСАС-М1-28 ……….……………….………………..… от 3,3 до 4,2;
§
для ПСАС-М1-20 …………….………….………...………... от 6,7 до 8,3;
- неинформативный параметр выходного сигнала преобразователя усилий - амплитуда
колебаний напряжения выходного сигнала, измеренная в интервале времени между 100 и 200
периодами колебаний напряжения после окончания воздействия импульса возбуждения во всех
точках диапазона измерений деформаций и во всем рабочем диапазоне температур, находится в
диапазоне от 4 до 37 мВ;
- начальная амплитуда напряжения выходного сигнала (при отсутствии усилия), изме-
ренная в интервале времени между 100 и 200 периодами колебаний напряжения после оконча-
ния воздействия импульса возбуждения должна находиться в диапазоне, мВ:
§
для модификаций преобразователей, предназначенных для работы в растянутой
зоне железобетонных конструкции (содержащих в своем обозначении букву Р) от 18 до 30;
§
для модификаций преобразователей, предназначенных для работы в сжатой зоне
(содержащих в своем обозначении букву С) от 8 до 13;
- выходное сопротивление преобразователей на частоте 1,5 кГц составляет от 0,2 до
0,3 кОм;
- преобразователи имеют индивидуальную статическую функцию преобразования уси-
лий в период (градуировочную характеристику) в аналитическом виде:
F = A/X
2
+ B/X + C,
где: F - значение измеряемого усилия, кН;
X - период выходного сигнала, мкс;
A, B, C - постоянные коэффициенты, определяемые по результатам градуировки
конкретного преобразователя, кН
´
мкс
2
, кН
´
мкс, кН;
- пределы допускаемой приведённой погрешности преобразований усилий составляют
±
2 %.
- предел допускаемой приведённой вариации преобразований усилий составляет 2 %.
Лист № 3
Всего листов 6
- приведённый дрейф начального периода (частоты) выходного сигнала преобразовате-
лей, за последние 100 суток в течение не более 1 года с момента их градуировки составляет не
более 0,4 %.
Примечание: Нормирующее значение – диапазон изменения усилий на входе преобра-
зователей.
- преобразователи имеют функцию влияния температуры окружающей среды на функ-
цию преобразования усилий в виде:
Ψ
Т
=Е×R+D ,
где: Ψ
Т
- функция влияния температуры окружающей среды, кН;
R - электрическое сопротивление для данной температуры постоянному току мед-
ного провода обмотки катушки электромагнитной головки преобразователя, Ом;
Е, D - постоянные коэффициенты, определяемые экспериментально, кН/Ом, кН.
Характеристики преобразователей по второму каналу:
- диапазон изменения электрического сопротивления постоянному току находится в
интервале от 90 до 170 Ом;
- индивидуальная статическая функция преобразования температуры в электрическое
сопротивление (градуировочная характеристика) в виде:
Т = G
´
R + H,
где: Т – температура окружающей преобразователь среды, ˚С;
R – электрическое сопротивление постоянному току медного провода обмотки ка-
тушки электромагнитной головки преобразователя, Ом;
G и H – постоянные коэффициенты, определяемые при градуировке преобразовате-
ля, ˚С /Ом, ˚С;
- средний коэффициент преобразования температуры в изменение электрического со-
противления обмотки катушки от 0,3 до 0,45 Ом/ºС;
- пределы допускаемой приведённой погрешности измерений температур составляют
±
4 %.
Примечание: Нормирующее значение – диапазон изменения температур на входе пре-
образователей.
Условия эксплуатации:
- температура окружающей среды от минус 30 до плюс 130
°
С;
- атмосферное давление от 84 до 106,7 кПа;
- щелочность среды не более 11 pH.
Условия транспортирования, хранения и установки на объекте соответствуют виду
климатического исполнения В1 по ГОСТ 15150.
Преобразователи герметичны при воздействии на них гидростатическогодавления
3 МПа.
Габаритные размеры и масса преобразователей соответствуют значениям, указанным в
таблице 2.
Лист № 4
Всего листов 6
Обозначение
модификации
Масса, кг,
не более
2,5
Таблица 2
высота
Габаритные размеры, мм, не более
ширинаДлина без учётаДлина выходного
(диаметр) выходного кабеля кабеля
7,5
7,5
7,5
7,5
4
4
2,5
ПСАС-М1-40Р
*
5075
ПСАС-М1-40С
*
5075
ПСАС-М2-40Р
*
5075
ПСАС-М2-40С
*
5075
ПСАС-М1-28Р
*
4265
ПСАС-М1-28С
*
4265
ПСАС-М1-20Р
*
3055
ПСАС-М1-20С
*
3055
610500
Знак утверждения типа
Знак утверждения типа наносится на бумажный шильдик преобразователя и эксплуата-
ционную документацию типографским способом.
Комплектность средства измерений
2. Свидетельство о
приемке.
1 шт.
Дополнительно указываются
градуировочные характери-
стики преобразований усилий
и температуры, а также функ-
ция влияния температуры на
преобразование усилий.
Допускается вкладывать один
документ на 10 преобразовате-
лей при поставке в один адрес.
Комплектность поставки преобразователей приведена в таблице 3.
Таблица 3
Наименование
1. Преобразователь
силы арматурный из-
мерительный струн-
ный модифицирован-
ный.
3. Преобразователи
силы арматурные из-
мерительные струн-
ные модифицирован-
ные ПСАС-М. Руко-
водство по эксплуата-
ции.
4. Свидетельство о
поверке, включающее
протокол поверки
Обозначение, ТУКол-во
ПСАС-М1-40Р* 1 шт.
ПСАС-М1-40С*
ПСАС-М2-40Р*
ПСАС-М2-40С*
ПСАС-М1-28Р*
ПСАС-М1-28С*
ПСАС-М1-20Р*
ПСАС-М1-20С*
ТУ 4218-003-00113543-09
1 шт.
2.782.004 РЭ1 шт.
Примечание
Модификация – в соответст-
вии с заказом.
Лист № 5
Всего листов 6
Поверка
осуществляется в соответствии с документом 2.782.004 РЭ «Преобразователи силы ар-
матурные измерительные струнные модифицированные ПСАС-М. Руководство по эксплуата-
ции.», согласованным руководителем ГЦИ СИ ФГУ «Пензенский ЦСМ» в части раздела «Ме-
тодика поверки» в ноябре 2009 г.
Перечень рекомендуемых основных средств поверки:
- периодомер-мультиметр портативный МПП (№ 41569-09 в Госреестре СИ). Диапазон
измерений периода от 400 до 1400 мкс. Пределы допускаемой основной относительной по-
грешности измерений периода
±
0,07 %;
- электронный осциллограф типа С1-83 (№ 6979-86 в Госреестре СИ). Коэффициент
развёртки от 0,1 мВ/дел. до 2 В/дел., погрешность ± 4 %;
- термометр ртутный стеклянный лабораторный ТЛ-2 – 2 шт. (№ 251-90 в Госреестре
СИ). Диапазон измерений от -30 до 105 °С, цена деления 0,1 °С;
- машина испытательная универсальная WDW-500/600 (№ 35931-07 в Госреестре СИ).
Диапазон измерений от 0 до 500/600 кН, погрешность ± 1 %;
- температурная и климатическая камера серии Platinous® K. Диапазон температур от
-30 до 100 °С.
Сведения о методиках (методах) измерений
Методика измерений приведена в разделах 4 и 7 руководства по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям силы арматурным измерительным струнным модифицированным
ПСАС-М
1 ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений
температуры.
2 ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений
силы.
3 Преобразователи силы арматурные измерительные струнные модифицированные
ПСАС-М. Технические условия. ТУ 4218-003-00113543-09.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Открытое акционерное общество «Научно-Исследовательский Институт Энергетиче-
ских Сооружений» (ОАО «НИИЭС»)
Адрес: 125362, г. Москва, Строительный проезд, д. 7а
Тел.: (499) 493-51-32, факс: (499) 363-56-51
Лист № 6
Всего листов 6
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Тел./факс: (8412) 49-82-65e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Пензенский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30033-10 от 20.07.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п. «___» ____________ 2015 г.
