Машины для испытания конструкционных материалов на длительную прочность и ползучесть УТС1200, ГРСИ 42992-09
Номер госреестра:
42992-09
Наименование СИ:
Машины для испытания конструкционных материалов на длительную прочность и ползучесть
Обозначение типа:
УТС1200
Производитель:
ООО "Тестсистемы", г.Иваново
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.10.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 38275
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Машины для испытания конструкционных материалов на длительную прочность и
ползучесть УТС 1200
Назначение средства измерения
Машины для испытания конструкционных материалов на длительную прочность и
ползучесть УТС 1200 (далее по тексту – машины) предназначены для создания нормированных
значений силы и температуры, а также измерения деформации образцов материалов во времени
под действием приложенной силы при заданной постоянной температуре в процессе проведения
их испытаний в воздушной среде в режиме растяжения.
Описание средства измерения
Конструктивно машины выполнены в виде 2-х секций, объединённых в едином корпусе,
каждая из которых состоит из модуля силозадающего, нагревательной электропечи и системы
управления. При этом каждая секция работает в автономном режиме, заданном оператором.
В свою очередь, модуль силозадающий состоит из силовой рамы, электропривода и
захватов для установки испытываемого образца. Внутри рамы установлена система нагружения
рычажного типа.
По своему расположению система нагружения рычажного типа может иметь различные
варианты исполнения и связана с одним из захватом для установки образца. Второй захват,
соосно с первым, установлен на подвижной траверсе. Перемещение подвижной траверсы
осуществляется через ходовой винт при помощи электропривода, который обеспечивает
неизменное положение грузового рычага.
Нагревательнаяэлектропечьустановленанасиловойраметакимобразом,что
испытываемый образец, закреплённый в верхнем и нижнем захватах, проходит насквозь через
нагревательный муфель печи.
Система управления машины обеспечивает проведение испытаний образца материала в
заданном режиме.
При проведении измерений, испытываемый образец закрепляют между двух захватов.
Одновременное воздействие постоянной силы и заданной температуры вызывает линейную
деформацию образца.

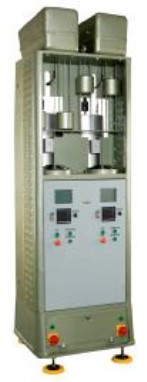

Внешний вид машин представлен на рисунке 1.
Рис 1. Машина УТС 1200
Лист № 2
Всего листов 6
Принцип действия машин основан на приложении к испытуемому образцу статической
силы в режиме растяжения при постоянном значении заданной температуры в воздушной среде.
При этом в случае проведения испытания на длительную прочность фиксируется время, за
которое образец доводится до разрушения под воздействием постоянной силы в режиме
растяжения при постоянном значении заданной температуры в воздушной среде.
В случае проведения испытания на ползучесть производится измерение продольной
деформации образца во времени под воздействием постоянной силы в режиме растяжения при
постоянном значении заданной температуры в воздушной среде.
Машины выпускаются в 2 модификациях, отличающихся наибольшим пределом
измерения силы.
Обозначение машин при заказе:
Машина с наибольшей нагрузкой 50 кН и пределами допускаемой относительной погреш-
ности приложения нагрузки ± 0,5 %:
"Машина УТС 1200-50/0,5. УХЛ 4.2. ТУ 4271-006-99369822-09".
Машина с наибольшей нагрузкой 30 кН и пределами допускаемой относительной
погрешности приложения нагрузки ± 1 %:
"Машина УТС 1200-30/1. УХЛ 4.2. ТУ 4271-006-99369822-09
По согласованию с заказчиком машины могут быть укомплектованы программно-
техническим комплексом (персональный компьютер, принтер, линия связи для подключения к
системе управления машины) и устройством для измерения деформации.
Программное обеспечение
Наименование
программного
обеспечения
Идентификацион
ное
обеспечения
Номер версии
(идентификаци
онный номер)
программного
обеспечения
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Цифровой
идентификаторАлгоритм
программноговычисления
наименование
обеспеченияцифрового
программного
(контрольнаяидентификатора
суммапрограммного
исполняемого обеспечения
кода)
Test Prof -IIP-1.01F*1.01F.ХХ0X75014CRC16
*1.01F. – метрологически значимая часть ПО;
ХХ – метрологически не значимая часть ПО
Метрологически не значимая часть программного обеспечения является сервисной частью
программного обеспечения и её объём и конфигурация оговариваются при заказе.
Конструктивно машины имеют защиту встроенного программного обеспечения (ПО) от
преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе
производства путем установки режима защиты микроконтроллера от чтения и записи
исполняемогокода.ДоступкПОограниченпаролями.УровеньзащитыПОот
непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
лист №3
Всего листов
6
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 2.
Основные характеристики
Диапазон испытательных нагрузок при
непосредственном нагружении, кН
От 0,05 до 500
Диапазон испытательных температур, °С
От плюс 300
до плюс 1150
От плюс 300
до плюс 1150
±2
±2
±1
Габаритные размеры машины не более, мм,
1100
1800
Количество испытательных секций, шт.
2
0,5
Дискретность приложения нагрузки, кН
0,05
Таблица 2
Модификация машины
УТСУТСУТСУТС
1200- 1200- 1200- 1200-
30/0.530/1 50/0.550/1
12345
Диапазон испытательных нагрузок, кНОт 0,05 до 30От 0,05 до 50
±0,5±0,5
Пределы допускаемой относительной
погрешности приложения нагрузки к образцу
при непосредственном нагружении не более, %
Пределы допускаемой относительной
погрешности приложения нагрузки к образцу
при нагружении с помощью устройства
рычажного типа не более , %
±0,5±1±0,5±1
Пределы допускаемой погрешности
регулирования установившейся температуры во
всем диапазоне не более, °С
Диапазон измерения деформации, ммОт 0 до 30
Пределы допускаемого значения приведенной
погрешности при измерении деформации не
более, %
длина 800;
ширина 700;
высота 2220
длина 800;
ширина 800;
высота 2420
Масса машины с печами и грузами, кг, не
более
1
2
Количество одновременно испытываемых
образцов в секции, шт:
- при испытании одиночных образцов
- при испытании цепочки образцов
Предварительная нагрузка (нагрузка,
создаваемая тягой прямого нагружения без
грузов), кН
Лист № 4
Всего листов 6
70
10
Дискретность индикации температуры, °С
0,1
от 0 до 99.
1
9999
1
Потребляемая мощность, кВт, не более
6
Вероятность безотказной работы за 1000 часов
0,92
Продолжение таблицы 2
12
345
10
0,18
1,5;
2,5;
3
Рабочий ход активного захвата должен быть
не менее, мм
Скорость движения активного захвата должна
быть не более, мм/мин:
- при ручном приводе
- при электромеханическом
Время нагрева камеры должно быть не более,
часов:
– до температуры плюс 600 °С
– до температуры плюс 1000 °С
– до температуры плюс 1150 °С
Скорость нагрева камеры должна быть не
более, °С/мин,
Время задания выдержки образца при
установленном значении температуры до
приложения испытательной нагрузки, мин
Дискретность задания времени выдержки
образца при установленном значении
температуры до приложения испытательной
нагрузки, мин
Наибольшее значение задания длительности
проведения испытания при установленном
значении температуры испытания, часов, не
более
Дискретность отсчетного устройства
измерения деформации, мкм
Питание машины от сети переменного тока
-напряжение, В
-частота, Гц.
240/400±10%
50±1
Условия эксплуатации:
- температура окружающего воздуха,ºС
- относительная влажность, %
20±5
от 10 до 90 (без конденсации).
Полный средний срок службы не менее, лет15
Знак утверждения типа
наносится на маркировочную табличку, устанавливаемую на основании машины. Кроме
того, знак утверждения типа наносится типографским способом на титульный лист руководства
по эксплуатации.
Лист № 5
Всего листов 6
Комплектность средства измерений
Комплектность поставки машины приведена в таблице 3.
Примечание
ТС 1200.000.000
1 шт.
В транспортной таре
ТС 1200.002.000
Измеритель деформации
По заказу
ТС 1200.000.000 РЭ
1 экз.
В транспортной таре
1 экз.
В транспортной таре
Количество
Таблица 3
Обозначение
документа
1
3
4
Наименование и условное обозначение
составных частей
2
Машина для испытания на длительную
прочность и ползучесть УТС 1200
ТС 1200.004.000
2
комплекта
1 шт.
По заказу
ТС 1200.000.000 МП
Программно-технический комплекс
Машина для испытания на длительную
прочность и ползучесть УТС 1200.
Руководство по эксплуатации
Машина для испытания на длительную
прочность и ползучесть УТС 1200.
Методика поверки
Поверка
осуществляется в соответствии с документом ТС1200.000.000МП «Машины для
испытания конструкционных материалов на длительную прочность и ползучесть УТС 1200.
Методика поверки», утвержденным ГЦИ СИ ФБУ «Ивановский ЦСМ» "18" декабря 2009 г.
Идентификационные данные, а так же процедура идентификации программного
обеспечения приведены в разделе 1.3.3 руководства по эксплуатации.
Основные средства поверки:
- динамометры эталонные переносные 2-го разряда в соответствии с ГОСТ Р 8.663-2009.
Основная погрешность ±0,12% , ±0,24%;
-меры длины концевые плоскопараллельные ГОСТ 9038-90
- набор 3-Н03,
- набор 3-Н011;
-индикатор часового типа ИЧ-50 ТУ 2-034-611 с ценой деления 0,01мм и диапазоном
измерения 50 мм;
-секундомер механический суммирующего действия СОСпр-2б-2-000 ТУ 25-1894.003-90 с
ценой деления 0,2 с;
- весы лабораторные III класса точности c НПВ до 30 кг;
- гири, соответствующие классу точности М1 ГОСТ OIML R 111-1-2009;
- прецизионный измеритель температуры МИТ 2.05 с пределом допускаемой основной
погрешности ±0,1˚С;
- преобразователь термоэлектрический, ТНН(N),1-го класса допуска, ГОСТ 6616-94;
-квадрант оптический КО-60М ТУ 3-3.1387-82. Предел допускаемой погрешности
квадранта ±30΄΄, цена деления шкалы отсчетного устройства, не более 60΄΄.
Примечание:Допускаетсяиспользованиедругихсредствповерки,имеющих
метрологические характеристики не хуже, чем у указанных выше средств поверки, и имеющих
свидетельства о поверке с действующим сроком поверки.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
ГОСТ 3248-81. Металлы. Метод испытания на ползучесть.
ГОСТ 10145-81. Металлы. Метод испытания на длительную прочность.
ТС 1200.000.000 РЭ «Машина для испытания на длительную прочность и ползучесть УТС
1200. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам для
испытания конструкционных материалов на длительную прочность и ползучесть УТС
1200
ГОСТ 28845-90 Машины для испытания материалов на ползучесть, длительную прочность
и релаксацию. Общие технические требования.
ТУ4271-006-99369822-09 "Машины для испытания конструкционных материалов на
длительную прочность и ползучесть УТС 1200. Технические условия".
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и иных
объектов обязательным требованиям в соответствии с законодательством Российской
Федерации о техническом регулировании.
Изготовитель
ООО «Тестсистемы»
153027, г. Иваново, ул. Павла Большевикова, д.27
Тел/факс. (4932) 590-884, 590-885;
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного учреждения
«Государственный региональный центр стандартизации, метрологии и испытаний в Ивановской
области» (ГЦИ СИ ФБУ «Ивановский ЦСМ»)
Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42
e-mail:
;
Аттестат аккредитации ГЦИ СИ ФБУ «Ивановский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30072-11 от 25.03.2011 г.
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___»____________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 11161-05 | Машины для испытания на сжатие | ИП-1 | ОАО "Точмашприбор", г.Армавир | 1 год | Перейти |
| 2953-72 | Машины электронные для измерения площади хромовых кож | МЭИ-1625-К | Нет данных | Нет данных | Перейти |
| 54492-13 | Машины для испытаний пружин и материалов | TIME TNS | Фирма "Beijing TIME High Technology Ltd.", Китай | 1 год | Перейти |
| 1548-61 | Машины для испытания на усталость вращающегося консольного образца | УКИ-10М | ПО "Точприбор", г.Иваново | Нет данных | Перейти |
| 28194-04 | Установка измерительная для испытания на выдавливание листов и лент по Эриксену | 102 | Фирма "Frichsen", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
