Весы автомобильные неавтоматического действия НИМБУС, ГРСИ 42932-15
Номер госреестра:
42932-15
Наименование СИ:
Весы автомобильные неавтоматического действия
Обозначение типа:
НИМБУС
Производитель:
ООО "Регион Сибирь", г.Томск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.10.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «27» октября 2020 г. № 1773
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные неавтоматического действия НИМБУС
Назначение средства измерений
ВесыавтомобильныенеавтоматическогодействияНИМБУС(далее–весы)
предназначены для измерения массы автотранспортных средств при статическом взвешивании.
Описание средства измерений
Принцип действия весов заключается в преобразовании нагрузки, создаваемой
взвешиваемым грузом и воспринимаемой тензорезисторными датчиками, в пропорциональный
электрический сигнал, который по соединительному кабелю передается на индикатор и
преобразуется в значение массы взвешиваемого груза, отображаемое на табло индикатора.
Весы состоят из грузоприёмного устройства (далее - ГПУ), состоящего от 1 до 4
грузоприёмных платформ (ГПП), установленных на весоизмерительных тензорезисторных
датчиках (далее – датчики), и индикатора, расположенного в отапливаемом помещении
весовой. Конструкция весов позволяет устанавливать весы как в приямок, так и на поверхности.
В составе весов применяются датчики весоизмерительные тензорезисторные WBK-D
(регистрационный №54471-13, производство фирмы «CAS Corporation», Республика Корея) или
датчики весоизмерительные тензорезисторные Column модификации HM14C или HM14H1
(регистрационный №55371-19, производство фирмы «Zhonghang Electronic Measuring
Instruments Co., LTD.», КНР) и индикатор типа CI моделей CI-5010А или СI-200А
(регистрационный № 50968-12, производство фирмы «CAS Corporation», Республика Корея)
или индикатор CI-600D (регистрационный № 54472-13, производство фирмы «CAS
Corporation», Республика Корея).
Весы выпускаются в нескольких модификациях и имеют следующие обозначения:
Нимбус - [1] - [2], где:
Нимбус –обозначение типа весов; [1] - максимальная нагрузка (Мах), т;[2] -
количество датчиков.
Общий вид весов приведён на рис.1, общий вид индикаторов и место их пломбировки
представлены на рис. 2

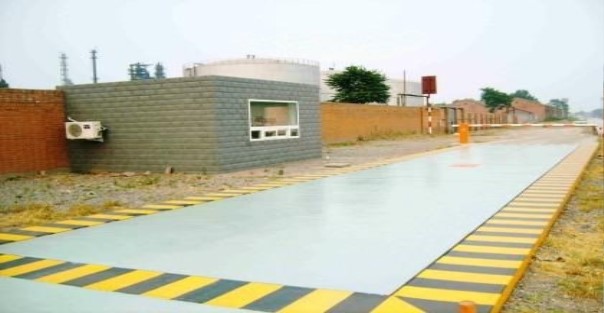

Рисунок 1 - Общий вид весов
2
CI-5010А
CI-200А
CI-600D
Рисунок 2 - Общий вид индикаторов и место пломбировки
Программное обеспечение
Программное обеспечение (далее – ПО) весов представлено встроенным ПО
индикаторов CI-5010А, CI-200А, CI-600D.
Метрологически значимый модуль ПО индикаторов CI-5010, CI-200, CI-600D имеет
недоступный для считывания и записи исполняемый код. Однозначная идентификация ПО
обеспечивается отображением на индикаторе прибора номера версии ПО, выполняемым при
каждом включении прибора, а также подтверждением метрологических характеристик СИ при
поверке и целостностью защитной пломбы на задней панели корпусов индикаторов,
предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть
модифицировано без нарушения защитной пломбы и изменения положения переключателя
юстировки.
CI-600D firmware
1.20, 1.21, 1.22
Таблица 1 - Идентификационные данные ПО
Идентификационные данныеЗначение
(признаки)
CI-5010АCI-200АCI-600D
Идентификационное CI-5000 series CI-200 series
наименование ПОfirmwarefirmware
Номер версии1.0010, 1.0020,1.00, 1.01, 1.02,
(идентификационный номер) ПО 1.0030 1.03, 1.04
Цифровой идентификатор ПО отсутствует, исполняемый код недоступен
Уровень защищённости ПО СИ и метрологически значимых данных от преднамеренных
и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
3
Метрологические и технические характеристики
Метрологические и технические характеристики, включая показатели точности:
Класс точности весов по ГОСТ OIML R-76-1-2011средний III
Максимальная нагрузка (Мах), минимальная нагрузка (Min), поверочный интервал (е),
действительная цена деления (d), число поверочных интервалов (n), количество датчиков,
интервалы взвешивания и пределы допускаемой абсолютной погрешности при первичной
поверке (mpe) приведены в таблице 2.
Таблица 2 – Метрологические характеристики весов
Мax, тMin, т
е = d,
n
Количество
кгдатчиков
Для нагрузки m, тmpe, кг
100,21010004
200,21020004
0,2 ≤ m ≤ 5±5
5 <m ≤ 10 ±10
0,2 ≤ m ≤ 5±5
5 <m ≤ 20 ±10
0,2 ≤ m ≤ 5±5
30 0,2 10 3000 4 5 <m ≤ 20 ±10
20 <m ≤ 30 ±15
400,42020004, 6, 8, 12
0,4 ≤ m ≤ 10±10
10 <m ≤ 40±20
0,4 ≤ m ≤ 10±10
600,42030006, 8, 10, 12, 1610 <m ≤ 40±20
40 <m ≤ 60±30
1 ≤ m ≤ 25±25
8015016006, 8, 10, 12, 16
25 <m ≤ 80±50
1 ≤ m ≤ 25±25
10015020006, 8, 10, 12, 16
25 <m ≤ 100±50
Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению
пределов допускаемых погрешностей при первичной поверке.
Значение
от -40 до +40
от -30 до +40
от -10 до +40
от 0 до 50% Max
от 1 до 4
от 5 до 24
от 3 до 5
от 2,5 до 15,5
20
Таблица 3 - Технические характеристики весов
Наименование параметра
Предельные значения температур, °С:
- для ГПУ весов с датчиками WBK-D
с датчиками HM14C или HM14H1
- для индикатора
Диапазон устройства выборки массы тары
Количество грузоприёмных платформ
Габаритные размеры весов, м: длина
ширина
Масса весов, т
Потребляемая мощность, В·А, не более
Параметры электропитания весов:
- напряжение переменного тока, В
- частота, Гц
Вероятность безотказной работы за 2000 ч, не менее
Срок службы, лет, не менее
от 187 до 242
от 49 до 51
0,92
10
Знак утверждения типа
наносится методом штемпелевания на маркировочную табличку, расположенную на боковой
поверхности ГПУ, и типографским способом на Руководство по эксплуатации ТНР 2.295.015
РЭ в левом верхнем углу титульного листа.
4
Комплектность средства измерений
Обозначение
ТНР 2.295.015 РЭ
ТНР 2.295.015 ПС
Таблица 4 - Комплектность средства измерений
Наименование
1 Весы НИМБУС в сборе
2 Руководство по эксплуатации весов
3 Паспорт
4 Руководство по эксплуатации на индикатор
Кол-во, шт.
1 комплект
1
1
1
Поверка
осуществляется по документу ГОСТ OIML R-76-1-2011, Приложение ДА.
Основные средства поверки: рабочие эталоны единицы массы 4-го разряда по
Государственной поверочной схеме для средств измерения массы (Гири класса точности М
1
,
М
1-2
по ГОСТ OIML R 111-1-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки со штрих-кодом наносится на свидетельство о поверке и
(или) паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к весам автомобильным
неавтоматического действия НИМБУС
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и
технические требования. Испытания
Государственная поверочная схема для средств измерения массы (Приказ Росстандарта
№2818 от 29.12.2018 г.)
Изготовитель
Общество с ограниченной ответственностью «Регион Сибирь» (ООО «Регион Сибирь»)
ИНН 7017243886
Юридический адрес: 634034, г. Томск, ул. Континентальная, 25
Телефон (382 2) 308-398; 508-398
Е-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный
ордена Трудового Красного Знамени научно-исследовательский институт метрологии»
(ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Телефон: (383) 210-08-14, факс: (383) 210-13-60
Е-mail:
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
