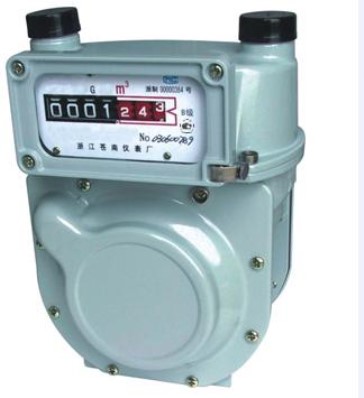

Счетчики газа объемные диафрагменные KG-2, KG-3, KG-4, KG-6, ГРСИ 42904-09
Номер госреестра:
42904-09
Наименование СИ:
Счетчики газа объемные диафрагменные
Обозначение типа:
KG-2, KG-3, KG-4, KG-6
Производитель:
Фирма "DURECOM Co., Ltd.", Корея
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.02.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 38128
лист № 1
об утверждении типа средств измерений всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа объемные диафрагменные KG-2; KG-3; KG-4; KG-6
Назначение средства измерений
Счетчики газа объемные диафрагменные KG-2; KG-3; KG-4; KG-6 (далее - счетчики)
предназначены для измерения прошедшего через счетчики природного газа, паровой фазы
сжиженного углеводородного газа и других неагрессивных газов при учетно-расчетных и
технологических операциях.
Описание средства измерений
Счетчики состоят из измерительного устройства, корпуса и отсчетного устройства.
Измерительное устройство состоит из двух камер со встроенными мембранами,
поступательное движение которых преобразуется кривошипно-шатунным механизмом во
вращательное и передается отсчетному устройству.
Мембраны изготавливаются из синтетического материала.
Корпус изготавливается из алюминиевого сплава, а крышки из листовой стали с
дальнейшей окраской.
Отсчетное устройство – роликовое.
Счетчики выпускаются в двухштуцерном исполнении с резьбовыми соединениями.
Счетчик оснащен устройством, препятствующим обратному вращению счетного
механизма.
Конструкция счётчика исключает несанкционированный доступ к вращающимся
частям отсчетного устройства. Крепление отсчетного устройства пломбируется на фирме-
изготовителе и при периодических поверках.

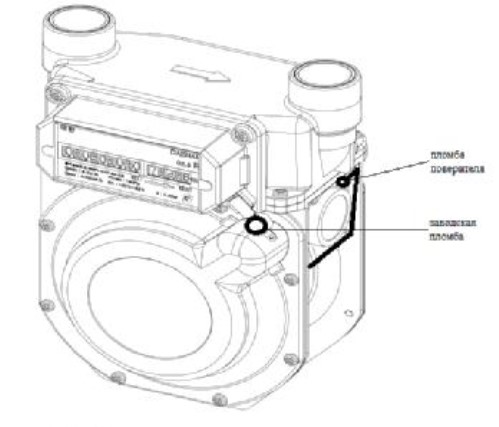

Общий вид счетчика и места пломбировки показаны на рисунке 1.
Рисунок 1 – Общий вид и схема пломбировки счетчиков
лист № 2
всего листов 3
Метрологические и технические характеристики
Наименование параметра
±3,0
±1,5
Максимальный расход Q
max
, м
3
/ч
Номинальный расход Q
nom
, м
3
/ч
Минимальный расход Q
min
, м
3
/ч
Модель (типоразмер) счетчика
KG-2KG-3KG-4KG-6
(G1,6)(G1,6)(G2,5)(G4)
2,5 2,5 4,0 6,0
1,6 1,6 2,5 4,0
0,016 0,016 0,025 0,040
0,4 0,78 1,0 1,2
0,0032 0,0032 0,005 0,008
10
200
9999,99999999,999
2,0
от минус 20 до плюс 40
до 95 при 35°С
от минус 40 до плюс 60
1/2 3/4 3/4 3/4
100 130 130 130
Циклический объем, л
Порог чувствительности, м³/ч
Максимальное рабочее давление, кПа
Потеря давления при Q
макс
, Па, не более
Пределы допускаемой основной относительной
погрешности при выпуске из производства в
диапазоне расходов при температуре 20 °С, %:
Q
min
≤ Q ≤ 0,1 Q
nom
,
0,1 Q
nom
< Q ≤ Q
max
Емкость счетного механизма, м³
Цена деления наименьшего разряда, л
Температура измеряемого газа и окружающей
среды, С°
Относительная влажность окружающей среды, %
Диапазон температур при транспортировке и
хранении, С°
Номинальный диаметр штуцеров, дюйм
Межцентровое расстояние между штуцерами, мм
Габаритные размеры, мм
- высота
- ширина
- глубина
Масса, кг
Срок службы, лет, не менее
197214221230,5
128164164 165
111123134134,5
1,2 1,6 1,8 2,0
10
Знак утверждения типа
наносится на фирменную табличку методом трафаретной печати и на титульный лист
паспорта типографским методом.
Комплектность средства измерений
Счетчик газа объемный диафрагменный
Паспорт
Комплект монтажных частей
1 шт.
1 шт.
1 компл.
Поверка
осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».
Основные средства поверки: установка расходомерная поверочная газовая с
пределами допустимой относительной погрешности ± 0,5 %.
Сведения о методиках (методах) измерений
Методика измерений описана в паспорте - «Счетчики газа объемные диафрагменные
KG-2; KG-3; KG-4; KG-6. Паспорт.
лист № 3
всего листов 3
Нормативные документы, устанавливающие требования к счетчикам газа объемным
диафрагменным KG-2; KG-3; KG-4; KG-6
1 ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств
измерений объемного и массового расходов газа».
2 ГОСТ Р 50818-95 «Счетчики газа
объемные
диафрагменные. Общие
технические
требования и методы испытаний».
3 МОЗМ Р 137-1 «Счетчики газа. Часть 1. Требования».
4 Техническая документация фирмы “DURECOM Co., Ltd”, Корея.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при осуществлении торговли.
Изготовитель
Фирма “DURECOM Co., Ltd”, Корея
Адрес: 450-2, Mongnac-Dong, Danwon-Gu,
Ansan city, Gyeonggi-Do, #425-100, R.O. Korea
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / (495) 437-56-66
e-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
