Уровнемеры микроволновые Sitrans LR (мод. Sitrans LR 200, Sitrans LR250, Sitrans LR260, Sitrans LR300, Sitrans LR 400, Sitrans LR460, Sitrans Probe LR), ГРСИ 42885-09
Номер госреестра:
42885-09
Наименование СИ:
Уровнемеры микроволновые
Обозначение типа:
Sitrans LR (мод. Sitrans LR 200, Sitrans LR250, Sitrans LR260, Sitrans LR300, Sitrans LR 400, Sitrans LR460, Sitrans Probe LR)
Производитель:
Фирма "Siemens Milltronics Process Instruments Inc.", Канада
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.03.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 38138
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры микроволновые SITRANS LR (модификации Sitrans LR 200,
Sitrans LR250, Sitrans LR260, Sitrans LR 300, Sitrans LR400, Sitrans LR 460,
Sitrans Probe LR)
Назначение средства измерений
Уровнемеры микроволновые SITRANS LR (модификации SITRANS LR 200,
STRANS LR250, SITRANS LR260, SITRANS LR 300, SITRANS LR400, STRANS LR 460,
SITRANS Probe LR) предназначены для измерений уровня жидких или сыпучих
материалов.
Описание средства измерений
Уровнемеры микроволновые SITRANS LR (модификации SITRANS LR 200,
STRANS LR250, SITRANS LR260, SITRANS LR 300, SITRANS LR400, STRANS LR 460,
SITRANS Probe LR) состоят из электронного блока и антенны.
Электронный блок вырабатывает микроволновой сигнал частотой 5,8 ГГц
(модификации Sitrans Probe LR, Sitrans LR 200, Sitrans LR 300) или 25 ГГц (модификация
Sitrans LR250, Sitrans LR260, Sitrans LR400, Sitrans LR 460), который передается на
антенну. Импульсы излучаются антенной с заданной частотой повторения. Отраженный
эхо-сигнал принимается и преобразуется в цифровой профиль эхо-сигнала. В электронном
блоке профиль сигнала подвергается анализу, по результатам которого определяется
значение уровня. Измеренное значение уровня отображается на жидкокристаллическом
дисплее и преобразуется в сигнал аналогового или цифрового выхода.
В уровнемерах модификаций Sitrans Probe LR, Sitrans LR 200, Sitrans LR 300,
могут использоваться антенны, имеющие различное конструктивное исполнение.
Уровнемеры модификаций Sitrans LR250, Sitrans LR260, Sitrans LR 400, Sitrans
LR460 выпускаются только с рупорной антенной (Sitrans LR250 в четырех исполнениях,
Sitrans LR260 в трех исполнениях, Sitrans LR400 и Sitrans LR 460 в двух исполнениях).
Уровнемеры микроволновые SITRANS LR (модификации SITRANS LR 200,
STRANS LR250, SITRANS LR260, SITRANS LR 300, SITRANS LR400, STRANS LR 460,
SITRANS Probe LR) не подлежат пломбировке.

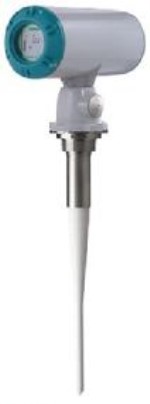

а) SITRANS LR 200б) SITRANS LR250в) SITRANS LR260
Лист № 2
Всего листов 6
г) SITRANS LR 300д) SITRANS LR400ж) SITRANS LR 460
з) SITRANS Probe LR
Рисунок 1
-
Внешний вид
уровнемеров микроволновых SITRANS LR (модификации
SITRANS LR 200, STRANS LR250, SITRANS LR260, SITRANS LR 300, SITRANS
LR400, STRANS LR 460, SITRANS Probe LR)
Программное обеспечение (ПО)
Программное обеспечение является встроенным
.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
ИдентификационныеЗначение
SITRANS
LR 200
SITRANS
LR250
SITRANS
LR260
SITRANS
LR 300
SITRANS
LR 400
SITRANS
LR460
SITRANS
Probe LR
данные (признаки)
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
v. 4.03.xx
v. 1.03.04-xx
v. 1.00.xx
v. 1.xx
v. 3.xx
v. 1.15.xx
v. 2.03.02-xx
Уровень защиты от непреднамеренных и преднамеренных изменений – «средний» в
соответствии с Р 50.2.077-2014.
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Наименование
характеристики
уровня, м
от 0,05
1
2
±25 мм
или
0,25%
(большее из
значений)
----
Основные метрологические и технические характеристики
уровнемеры микроволновые SITRANS LR (модификации
SITRANS LR 200,
STRANS LR250, SITRANS LR260, SITRANS LR 300, SITRANS LR400, STRANS LR 460, SITRANS Probe LR) приведены в таблице 2.
Таблица 2
-
Метрологические и технические характеристики
Значение характеристики
Sitrans Sitrans Sitrans Sitrans Sitrans Sitrans Sitrans
LR 200 Probe LR LR 300 LR400 LR250 LR260 LR 460
Диапазон измерений
от 0,3
1
до 20,0от 0,4 до 20,0 от 0,35 до 50,0от 0,05
1
до 20,0
2
1
0/
20
/
3
0
до
от 0,35 до 100
от 0,35 до 2 м от 0,05
1
до 0,3 м
Пределы допускаемойот 0,3 до 10 мот 0,4 до 10 м±15 мм±25 мм
основной погрешности±10 мм±15 ммот 2 до 10 м ±5 ммот 0,3 до 30 м
измерений уровня отот 10 до 20 мот 10 до 20 м±5 мм±10 мм или 0,1%
заданного диапазона0,1 %0,15 %от 10 до 50 м(большее из
±15 ммзначений)
Пределы опускаемой
дополнительной
погрешности измерений
уровня от изменения±0,03
-
±0,03
-
температуры окружающей
среды на 10
о
С, %
Количество выходных
каналов, шт.:
- аналоговых (от 4 до 20
мА) 1 1 1 1
- цифровых Profibus, 1 1 1 1
HART
- реле
--
1
--
1
Питание переменного
тока:
- напряжение, Вот 24 до 230от 120 до 230от 100 до 230
- частоты, Гц от 40 до 70 от 50 до 60 от 50 до 60
Питание
постоянного тока:от 24 до 30от 24 до 230от 20 до 30от 24 до 30от 20 до 30
- напряжение, В
Давление рабочей среды,
МПаот 0 до 4,0от 0 до 0,3от 0 до 4,0от 0 до 0,3от 0 до 0,05
Лист № 4
Всего листов 6
IP 67
от минус 40 до 200 от минус 40 до 200
от минус 40 до 80 от минус 40 до 250
от минус 40 до 200от минус 40 до 200
от минус 20 до 200
-
от минус 40 до 60от минус 40 до 65
от минус 40 до 80от минус 40 до 80от минус 40 до 65
IP 67, IP 68IP 67
не более
Окончание таблицы 2
Диапазон температуры
рабочей среды,
о
С:
- стандартное исполнениеот минус 40 до 80от минус 40 до 80
- по заказуот минус 40 до 200
-
Диапазон температур
окружающей среды,
о
Сот минус 40 до 80
Степень защиты оболочки
в соответствии с ГОСТIP 67, IP 68
14254
Габаритные размеры, мм,
134×139×129158×185×154
245×239×136204×287×215
154×185×196154×185×196204×287×215
100 98
220 285
200 93
326 238
10
Габаритные размеры
антены
- диаметр, мм, не более200
-
- длина, мм, не более326568
Средний срок службы, лет
Примечания
1 от конца антенны
2 в зависимости от диаметра антенны
Лист № 5
Всего листов 6
Знак утверждениятипа
наносится на корпус уровнемера в виде шильдика или наклейки, а также на титульный
лист руководства по эксплуатации типографским способом.
Комплектностьсредства измерений
Комплектность средства измерений приведена в таблице 3.
Таблица 3
-
Комплектность
Наименование
Уровнемер микроволновый SITRANS LR
1
Примечание
По заказу
Руководство по эксплуатации
Паспорт
Методика поверки
Количество
1
1
1
1
или волновод) определяется
одного программатора для
Примечание – исполнение антенны (стержневая, рупорная
требованиями заказчика, также возможно использование
нескольких уровнемеров.
Поверка
осуществляется по документу МП 42885-09 «Уровнемеры микроволновые SITRANS
фирмы «Siemens Milltronics Process Instruments Inc.», Канада. Методика поверки»,
утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2009 г.
При поверке применять следующие средства измерений:
-
миллиамперметр постоянного тока для измерений в диапазоне от 4 до 20 мА с
относительной погрешностью измерений не более ±0,05 %;
-
рулетка измерительная с ценой деления 1 мм по ГОСТ 7502-98 2-го класса;
-
термометр с ценой деления 0,1 °С по ГОСТ 2823-73.
Сведенияометодиках (методах) измерений
приведены в руководстве по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
уровнемерам микроволновым SITRANS LR (модификации SITRANS LR 200,
STRANS LR250, SITRANS LR260, SITRANS LR 300, SITRANS LR400, STRANS LR
460, SITRANS Probe LR)
ГОСТ 8.477-82 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений уровня жидкости»
ГОСТ 8.321-78 «ГСИ. Уровнемеры промышленного применения и поплавковые.
Методы и средства поверки»
ГОСТ 13196-93 «Устройства автоматизации резервуарных парков. Средства
измерения и отбора проб нефти и нефтепродуктов. Общие технические требования и
методы испытаний»
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих
материалов. Общие технические требования и методы испытаний»
Техническая документация фирмы-изготовителя
Рекомендациипообластямприменениявсферегосударственного регулирования
обеспечения единстваизмерений
при осуществлении торговли.
Лист № 6
Всего листов 6
Изготовитель
Фирма «Siemens Milltronics Process Instruments Inc.», Канада
Адрес: P.O. Box 4225, 1954 Technology Drive Peterborough, Ontario, Canada K9J 7B1
Тел.: +17057452431
Факс: +17057410466
Заявитель
Общество с ограниченной ответственностью «Сименс»
Адрес: 115184, г. Москва, ул. Большая Татарская, дом 9
Тел.: + 7 (495) 737-23-10
Факс +7 (495) 737-23-99
e-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
«__» _________ 2015 г.
М.п.
