Номер госреестра:
42783-11
Наименование СИ:
Дозиметры гамма-излучения
Обозначение типа:
ДБГ-С11Д
Производитель:
ООО НПП "Доза", г.Москва
Межповерочный интервал:
1 год; с 19.06.2017 г. - 2,5 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44138/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры гамма-излучения ДБГ-С11Д
Назначение средства измерений
Дозиметры гамма-излучения ДБГ-С11Д (далее – дозиметры) предназначены для
непрерывногоизмерениямощностиамбиентногоэквивалентадозыгамма-излучения (далее- МАЭД).
Описание средства измерений
Принцип действия дозиметров основан на преобразовании энергии ионизирующего
излучения в электрические импульсы, частота следования которых зависит от числового
значения измеряемой величины.
Дозиметр представляет собой функционально и конструктивно законченное изделие в
корпусе из алюминиевого сплава.
Дозиметры выпускаются в трёх исполнениях, отличающихся диапазоном измерений и
габаритными размерами.
Дозиметр состоит из двух моноблоков, платы управления и платы интерфейсов.
Моноблок состоит из счетчика Гейгера-Мюллера, платы высоковольтного питания и
формирователя сигналов. Моноблок размещается в пластиковом корпусе и залит защитным
компаундом. В дозиметре основного исполнения использованы моноблоки со счетчиками Бета-4,
в дозиметре исполнения 01 – один моноблок со счетчиком типа Бета-4, второй – со счетчиком
Гамма-1-1, в дозиметре исполнения 02 - один моноблок со счетчиком типа Бета-4, второй – со
счетчиком Гамма-2-1.
Моноблоки со счетчиком типа Бета-4 дозиметра основного исполнения, моноблоки со
счетчиком Бета-4 и счетчиком Гамма-1-1 в дозиметре исполнения 01 и моноблоки со счетчиком
Бета-4 и счетчиком Гамма-2-1 в дозиметре исполнения 02 образуют соответственно первый и
второй каналы измерения. Переключение каналов дозиметра основного исполнения не
происходит, переключение каналов дозиметра исполнения 01 происходит автоматически при
значении МАЭД, равном 10 мЗв
×
ч
-1
, а для дозиметров исполнения 02 – при МАЭД, равном
30 мЗв
×
ч
-1
.
Плата управления обеспечивает прием сигналов с моноблоков, управление их
питанием, а также реализует расчет МАЭД гамма-излучения.
Плата интерфейсов предназначена для обеспечения обмена данными, используя
интерфейсы RS-485 и USB.
Программное обеспечение
Программное обеспечение (ПО) дозиметра состоит из двух ПО:
- встроенного программного обеспечения в виде программного кода (программа
пользователя), записанного в постоянное запоминающее устройство (ПЗУ) дозиметра с
таблицами градуировочных коэффициентов и констант, имеющего наименование и свой номер
версии исполнения;
- автономного программного обеспечения «DWPТest», устанавливаемого на ПЭВМ,
имеющего возможность считывания текущей измерительной информации с дозиметра и
установки (записи) параметров и констант в память дозиметра.
Используемая технологическая программа «DWPТest» носит служебный характер,
используется для считывания, отображения, корректировки и записи параметров и данных, в
измерениях не участвует и на метрологические характеристики средства измерений не влияет.
МетрологическизначимойчастьюПОДБГ-С11ДявляетсявстроенноеПО,
включающее программу (код) пользователя и данные таблиц градуировочных коэффициентов и
констант, записываемых в память дозиметра.
Лист № 2
Всего листов 5
Идентификационные данные ПО приведены в таблице 1.
Значение
DBG-s11d
ФВКМ.004001-01 34 01
5.1
1.1
отсутствует
3AC5CFE04829FF4E9074F771168D0EBA0
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО:
Встроенное -
ПО «DWPТest» -
Номер версии (идентификационный номер) ПО
Встроенное -
ПО «DWPТest» -
Цифровой идентификатор ПО
Встроенное -
ПО «DWPТest» -
Алгоритм вычисления цифрового
идентификатора ПО
Встроенное -
ПО «DWPТest» -
отсутствует
MD5
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р50.2.077-2014 - высокий.

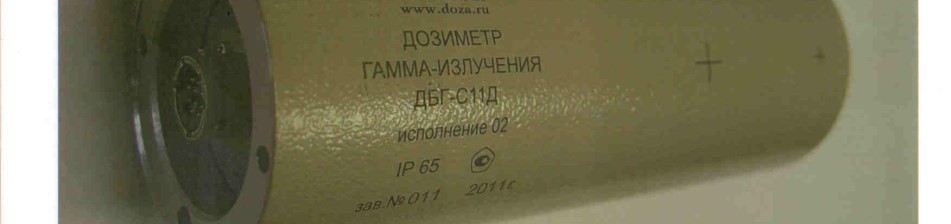

Общий вид дозиметра представлен на рисунке 1.
Рисунок 1 — Общий вид дозиметра ДБГ-С11Д
Пломбирование дозиметра от несанкционированного доступа осуществляется в
соответствии с конструкторской документацией. Место пломбирования приведено на
рисунке 1.
Место пломбирования
Лист № 3
Всего листов 5
Метрологические и технические характеристики
- в диапазоне от 1 мкЗв
×
ч
-1
до 10 Зв
×
ч
-1
, %
±(15 + 1/Н) %,
где Н – безразмерная величина,
численно равная измеренному
значению МАЭД в мкЗв
×
ч
-1
±15
±10
±25
Средняя наработка на отказ, ч, не менее
Значение
от 0,05 до 3,0
от 0,1 мкЗв
×
ч
-1
до 10 мЗв
×
ч
-1
;
от 0,1 мкЗв
×
ч
-1
до 10 Зв
×
ч
-1
;
от 0,1 мкЗв
×
ч
-1
до 100 Зв
×
ч
-1
.
Таблица 2
Наименование характеристики
Диапазон энергий регистрируемого гамма-излучения, МэВ
Диапазон измерений МАЭД гамма-излучения:
- основное исполнение
- исполнение 01
- исполнение 02
Пределы допускаемой основной относительной погрешности
измерений МАЭ Д гамма-излучения:
- в диапазоне от 0,1 до 1 мкЗв
×
ч
-1
±20
±10
- в диапазоне от 10 Зв
×
ч
-1
до 100 Зв
×
ч
-1
, %
Пределы дополнительной погрешности измерений МАЭД
гамма-излучения:
- при отклонении температуры окружающего воздуха от
нормальных условий, %
-
при повышении влажности окружающего воздуха до
98 % при 35 °С, %
Энергетическая зависимость дозиметров относительно
радионуклида
137
Cs (662 кэВ), %
Время установления рабочего режима дозиметров, мин
Время непрерывной работы дозиметров
Нестабильность показаний за 24 ч непрерывной работы, %
1
24 ч.
±10
Напряжение питания постоянного тока, В
+6
12
-
5
50
68×141
68×179
68×179
0,65
0,70
0,70
Потребляемый ток при напряжении питания 12 В, мА
Габаритные размеры (диаметр × длина), мм, не более
- основное исполнение
- исполнение 01
- исполнение 02
Масса, кг, не более
- основное исполнение
- исполнение 01
- исполнение 02
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- предельное значение относительной влажности
- атмосферное давление, кПа
от минус 60 до плюс 80
до 98 % при 35
°
С;
от 84,0 до 106,7
30 000
Средний срок службы, лет, не менее
15
Лист № 4
Всего листов 5
Знак утверждения типа
наносится фотоспособом на табличку, расположенную на корпусе дозиметра, и типографским
способом на титульные листы руководства по эксплуатации ФВКМ.412113.042РЭ и паспорта
ФВКМ.412113.042ПС.
Комплектность средства измерений
Комплектность средства измерений соответствует таблице 2.
Таблица 3
ОбозначениеНаименование
Количество
(шт.)
*
*
*
1
*
1
*
*
1
(на 2 шт.)
(на 5 шт.)
(на 10 шт.)
в карте заказа
ФВКМ.412113.042Дозиметр гамма-излучения ДБГ-С11Д
ФВКМ.412113.042-01Дозиметр гамма-излучения ДБГ-С11Д
ФВКМ.412113.042-02Дозиметр гамма-излучения ДБГ-С11Д
ФВКМ.301732.013Узел крепления
ФВКМ.685631.454Кабель USB
6РО.364.030ТУРозетка кабельная ОНЦ-БС-1-10/14-Р12-1-В
ФВКМ.004001Программное обеспечение DWPТest
ФВКМ.412113.042РЭРуководство по эксплуатации
ФВКМ.412113.042ПСПаспорт
ФВКМ.412915.110Упаковка
ФВКМ.412915.111Упаковка
ФВКМ.412915.112Упаковка
* - Наличие и количество, исполнение дозиметра указываются
(спецификации или договоре на поставку).
Поверка
осуществляется по документу ФВКМ.412113.trial «Дозиметр гамма-излучения ДБГ-С11Д.
Руководство по эксплуатации», раздел 4 «Методика поверки», утверждённому ГЦИ СИ ФБУ
«ЦСМ Московской области» 15 августа 2011 года.
Основное поверочное оборудование:
- государственный первичный эталон единиц поглощенной дозы и мощности
поглощенной дозы фотонного и электронного излучений ГЭТ 38-95, мощность поглощенной
дозы от 10
-3
до 10
2
Гр·ч
-1
(от 10
-3
до 10
2
Зв·ч
-1
), СКО не более 2·10
-3
, НСП не более 4·10
-3
(Р = 0,99);
- установка поверочная гамма-излучения типа УПГД-2М-Д с источниками
137
Cs,
обеспечивающая воспроизведение МАЭД в пределах от 5·10
-7
до 5·10
-2
Зв·ч
-1
с доверительными
границами относительной погрешности не более ±5 %;
- источник фотонного излучения радионуклидный закрытый спектрометрический
эталонный ОСГИ-3 (
60
Co,
137
Cs,
241
Am), обеспечивающий воспроизведение МАЭД в пределах от
10 до 100 мкЗв/ч
-1
.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к дозиметрам
гамма-излучения ДБГ-С11Д
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования
ГОСТ 8.070-96 ГСИ. Государственная поверочная схема для средств измерений
поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и
электронного излучений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ТУ 4362-090-31867313-2009. Дозиметр гамма-излучения ДБГ-С11Д. Технические
условия
Изготовитель
Общество сограниченнойответственностью Научно-производственноепредприятие «Доза»
(ООО НПП «Доза»)
Юридический адрес: 124498, г. Москва, г. Зеленоград, Георгиевский проспект, дом 6
Тел.: (495) 777-84-85, факс (495) 742-50-84
Web-сайт:
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в
Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области»)
Юридический и почтовый адрес: 141570, пгт Менделеево, Солнечногорский р-н,
Московская обл.
Тел.: (495) 994-22-10, факс (495) 994-22-11
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний
средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 27813-07 | Газоанализаторы | ГАММА-100 | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
| 46813-11 | Установки дозиметрические для измерения мощности дозы гамма-излучения | УДМГ-104 | ООО НПП "Радиационный контроль. Приборы и методы" (РАДИКО), г.Обнинск | 1 год | Перейти |
| 41147-09 | Дозиметры рентгеновского излучения эталонные | ДРК-1П | ООО НПП "Доза", г.Москва | 1 год | Перейти |
| 29558-20 | Дозиметры рентгеновского излучения | ДКР-АТ1103М | Научно-производственное унитарное предприятие "АТОМТЕХ" открытого акционерного общества "МНИПИ" (УП "АТОМТЕХ"), Республики Беларусь | 1 год | Перейти |
| 32561-06 | Вычислители объема газа | ГАММА-ФЛОУ | ЧНПП "СОФТСЕРВИС", Украина, г.Харьков | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
