Вискозиметры XL/7 мод. 15X и 15X-HT2, ГРСИ 42580-09

Смотреть ГРСИ
42579-09

Номер госреестра:

42580-09

Наименование СИ:

Вискозиметры

Обозначение типа:

XL/7 мод. 15X и 15X-HT2

Производитель:

Фирма "Hydramotion Ltd.", Великобритания

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

26.07.2024

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 37747

об утверждении типа средств измерений

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вискозиметры XL/7 моделей 15X и 15X-HT2

Назначение средства измерений

ВискозиметрыXL/7 моделей 15X и 15X-HT2 предназначеныдля измерения

динамической вязкостижидких углеводородов, химических растворов, полимерных

материалов, косметических материалов, пищевых продуктовпри их транспортировке по

технологическим трубопроводам.

Описание средства измерений

Принцип действия вискозиметров XL/7 основан на измерении периода резонансной час-

тоты механических колебаний чувствительного элемента (зонда), помещенного в анализируе-

мую жидкость. Датчик прибора имеет монолитную конструкцию, и форма чувствительного

элемента позволяет исключить влияние посторонних примесей в жидкости на результат изме-

рений. Вискозиметры легко монтируются на стенке резервуара или трубопровода, т.к. постав-

ляются с полным набором технологической оснастки (фланцы, сантехника и т.п.). Управление

измерительной системой и обработка сигналов производится с помощью электронного блока

VP550.

Измерение температуры осуществляется с помощью встроенного платинового термо-

преобразователя сопротивления с номинальной статической характеристикой 100П (Pt100).

Вискозиметры XL/7 модели 15Х позволяют измерять вязкость в диапазоне температуры от ми-

нус 40 до 150 °С, модели 15Х-Н2 предназначены для работы в условиях повышенной темпера-

туры. Модели 15Х-Н2 изготовлены для прямого измерения вязкости при температурах до 450

°С без потребности в охлаждающих кожухах или вспомогательном трубопроводе. Диапазон не-

прерывного измерения вязкости при 250 °С тот же, что и у стандартной модели 152.

Также у прибора имеется возможность ввода величины плотности измеряемой жидкости

и расчета кинематической вязкости.

Маркировка взрывозащиты - 0ExiaIICT4/T6Х.

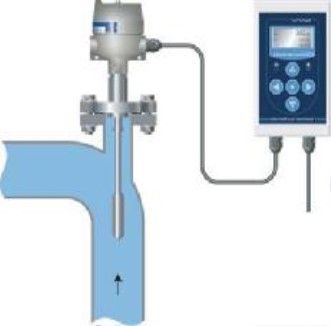

рис. 1 Вид вискозиметра с электронным блоком VP550

Программное обеспечение

Вискозиметр XL/7 функционирует под управлением встроенного специального про-

граммного обеспечения электронного блока управления VP550. Программное обеспечение

осуществляет функции сбора, передачи, обработки, хранения и представления измерительной

информации, а также идентификацию параметров, характеризующих тип средства измерений,

внесенных в программное обеспечение.

Идентификационные данные ПО приведены в таблице 1.

Лист № 2

Всего листов 3

SO39

oxC679

CRC16

Идентификацион-

ное наименование

программного

обеспечения

Цифровой идентифика-

тор ПО (контрольная

сумма исполняемого

кода)

Таблица 1.

Алгоритм вы-

числения циф-

рового иденти-

фикатора ПО

Наименова-

ние про-

граммного

обеспечения

«XL-7

software»

Номер версии

(идентифика-

ционный но-

мер) ПО

2.0.7

и выше

Степень защиты программного обеспечения от преднамеренных или непреднамеренных изме-

нений, соответствует уровню «А» по МИ 3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характери-

стик.

± 1

Метрологические и технические характеристики

Метрологические и технические характеристики вискозиметров XL/7 моделей 15X и 15X-HT2

приведены в таблице 2.

Таблица 2.

Наименование характеристикиЗначение характеристики

модели 15X*модели 15X*-HT2

Диапазон измерений динамической вязкости, мПа∙с Х=0 0 - 10 000 Х=0 0 - 10 000

Х=1 0 - 50 000Х=1 0 - 50 000

Х=2 0 - 100 000Х=2 0 - 100 000

Х=3 0 - 1 000 000Х=3 0 - 1 000 000

Х=4 0 - 5 000 000Х=4 0 - 5 000 000

Х=5 0 - 10 000 000 Х=5 0 - 10 000 000

Пределы допускаемой приведенной погрешности

вискозиметра, %

Диапазон рабочей температуры жидкости, °Сот минус 40 до 150от минус 40 до 450

Максимальное рабочее давление жидкости, МПа 1

от 22 до 26

Источник питания постоянного тока 100 мА, В

Потребляемая мощность, В·А, не более

Габаритные размеры, мм, не более

- вискозиметра (длина × диаметр)

- электронного блока (Д × Ш × Г)

443 × 24585 × 24

200 × 120 × 90

Масса, кг, не более4

Условия эксплуатации:

- диапазон температуры окружающего воздуха, °Сот минус 40 до 55 (80)

для электронного блока от минус 20 до 55

- атмосферное давление, кПаот 90 до 104

- относительная влажность окружающего воздуха, %до 100 (без конденсации)

Срок службы, лет, не менее 10

Примечание: X * - соответствующая модификация вискозиметров

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типо-

графическим способом и на корпус вискозиметра в виде наклейки.

Комплектность средства измерений

Основной комплект включает:

- Вискозиметр XL/7;

- Руководство по эксплуатации;

- Методику поверки МП 2302-0015-2009

Лист № 3

Всего листов 3

Поверка

осуществляется по документу МП 2302-0015-2009 «Вискозиметры XL/7. Методика поверки",

утвержденному ГЦИ СИ ФГУП "ВНИИМ им.Д.И. Менделеева" в октябре 2009 года.

Основные средства поверки:

- Государственные стандартные образцы вязкости типа: РЭВ-1000, ГСО 8599-04; РЭВ 10000,

ГСО 8603-04; РЭВ 100000, ГСО 8606-2004 с погрешностью 0,2 %, выпускаемые по ТУ 4381-001-

02566450-2000;

- Термометры стеклянные ртутные для точных измерений типа ТР по ГОСТ 13646-68 с ценой

деления 0,01°С.

- Термостат циркуляционный с погрешностью поддержания температуры ± 0,02 °С, емкостью

не менее 16 л.

Сведения о методиках (методах) измерений

Методы измерения изложены в руководстве по эксплуатации «Вискозиметр серии XL7 модели

15Х и 15Х-НТ2».

Нормативные и технические документы, устанавливающие требования к вискозиметрам

XL/7 моделей 15X и 15X-HT2

1. ГОСТ 8.025-96 «ГСИ. Государственная поверочная trial для средств измерений вязкости

жидкостей».

2. ГОСТ 29226-91 «Вискозиметры жидкостей. Общие технические требования и методы испы-

таний».

3. Техническая документация фирмы «Hydramotion Ltd.», Великобритания.

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

выполнение работ по оценке соответствия продукции и иных объектов обязательным требова-

ниям в соответствии с законодательством Российской Федерации о техническом регулирова-

нии.

Изготовитель

Фирма «Hydramotion Ltd.», Великобритания

Адрес: 1 York Road Business Park, Malton, York, England, YO17 6YA, tel: +44 (0) 1653 600294,

fax: +44 (0) 1653 693446

Заявитель

ООО «СокТрейд», г. Санкт-Петербург

Адрес: 196105, г. Санкт-Петербург, Витебский пр. д.11, корп.2, лит.Я, тел./факс (812) 600-07-

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-

01-14, Е-mail:

info@vniim.ru

http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испы-

таний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«___» _________2014 г.
